May 20, 2021

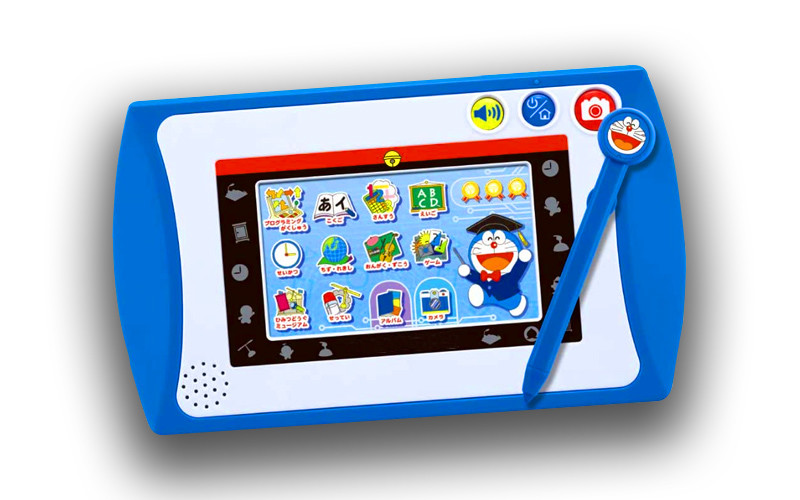

Coopérez avec des clients à adapter l'ÉCRAN aux besoins du client de JEU de TFT LCD pour des jouets pour enfants
l'information 1.General de l'affichage de TFT LCD pour le jouet
ARTICLE | VALEURS STANDARD | UNITÉS |
Type d'affichage à cristaux liquides | 4,3' “TFT | -- |
Disposition de point | 480 (RVB) ×272 | points |
Rangée de filtre de couleur | Rayure verticale de RVB | -- |
Mode d'affichage | TN/transmission/normalement blanc | -- |
Direction de visionnement | 12 heures | -- |
Gray Scale Inversion Direction | 6 heures | -- |
Conducteur IC | -- | |
Taille de module | 105,5 (W)×67.2 (H)×4.1 (T) | millimètre |
Secteur actif | 95,04 (W)×53.856 (H) | millimètre |
Pas de masque | 0,198 (W)×0.198 (h) | millimètre |
Interface | interface parallèle de 24-bit RVB | -- |
Température de fonctionnement | -20 | +70 | ℃ |
Température de stockage | -30 | +80 | -- |
Lumière arrière | 7 LED blanche | ℃ |
Poids | TBD | -- |
NOTES :
TYPE 1.DISPLAY : 4,3" TFT
DIRECTION 2.VIEWING : 12h00
DIRECTION D'INVERSION DE L'ÉCHELLE 3.GRAY : 6h00
MODE 4.POLARIZER : TRANSMISSIVE/POSITIVE
LA TEMPÉRATURE 5.OPERATING : -20°C~+70°C
LA TEMPÉRATURE 6.STORAGE : -30°C~+80°C
TOLÉRANCE 7.UNMARKER : ±0.20
8.REQUIREMENTS SUR LA PROTECTION DE L'ENVIRONNEMENT : RoHS
description 2.Interface
Pin | Symbole | Description. |
1 | VLED- | Contre-jour de LED (cathode). |
2 | VLED+ | Contre-jour de LED (anode). |
3 | LA terre | La terre. |
4 | VDD | Alimentation d'énergie. |
5~12 | R0~R7 | Données rouges. |
13~20 | G0~G7 | Données vertes. |
21~28 | B0~B7 | Données bleues. |
29 | LA terre | La terre. |
30 | PCLK | Entrée de signal d'horloge de point. Verrouillage des données d'entrée à son bord d'augmentation. |
31 | DISP | Affichage "Marche/Arrêt". |
32 | HSYNC | Entrée de synchronisation horizontale. Polarité négative. |
33 | VSYNC | Entrée de synchronisation verticale. Polarité négative. |
34 | De | Les données permettent l'entrée. Haute active pour permettre le bus de données d'entrée. |
35 | OR | OR. |
36 | LA terre | La terre. |
37 | XR | Droite de TP. |
38 | Yard | Le fond de TP. |
39 | XL | Le TP est parti. |
40 | YU | TP. |
estimations 3.Absolute maximum
Article | Symbole | Mn. | Maximum. | Unité |
Tension d'alimentation analogue | VDD | -0,3 | 5 | V |
Tension d'entrée | Vin | -0,3 | VDD+0.3 | V |
Température de fonctionnement | DESSUS | -20 | 70 | °C |
Température de stockage | Essai | -30 | 80 | °C |
Humidité de stockage | HD | 20 | 90 | %RH |
Caractéristiques 4.DC
Article | Symbole | Mn. | Type. | Maximum. | Unité | Remarque |
Tension d'alimentation analogue | VDD | 3 | 3,3 | 3,6 | V | - |
Haute tension d'entrée | VIH | 0.7VDD | - | VDD | V | Goupilles d'entrée de Digital |
Basse tension d'entrée | VIL | LA terre | - | 0.3VDD | V | Goupilles d'entrée de Digital |
Haute tension de sortie | VOH | VDD-0.4 | - | VDD | V | Goupilles de sortie numérique |
Basse tension de sortie | Vol. | LA terre | - | VDD+0.4 | V | Goupilles de sortie numérique |
Courant de fuite d'entrée-sortie | ILI | -1 | - | 1 | uA | - |
caractéristiques 5.Timing
De mise sous tension ordre
6.Power OUTRE de l'ordre
7.Backlight Charasterics
Article | Symbole | MINUTE | TYPE | Max | UNITÉ | Condition d'essai |
Tension d'alimentation | Vf | 20,3 | 22,4 | 24,5 | V | If=20mA |
Approvisionnement actuel | Si | - | 20 | 30 | mA | - |
Intensité lumineuse pour LCM |
- | 150 | 200 | - | Cd/m2 | If=20mA |
Uniformité pour LCM | - | 80 | - | - | % | If=20mA |
Temps de la vie | - | 20000 | - | - | Heure | If=20mA |
Couleur de contre-jour | Blanc |
précautions 8.Handling
(1) montage de la méthode
Le panneau d'affichage à cristaux liquides du module d'affichage à cristaux liquides de Sc se compose de deux plaques de verre minces avec polarise quel
facilement être endommagé. Et puisque le module dans ainsi construit quant à soit fixé en utilisant les trous convenables
dans la carte électronique.
Le soin extrême devrait être nécessaire en manipulant les modules d'affichage à cristaux liquides.
(2) précaution d'affichage à cristaux liquides manipulant et nettoyant
En nettoyant la surface de visualisation, employez le tissu mou avec du dissolvant
[a recommandé ci-dessous] et essuyez légèrement
alcool isopropylique de
alcool éthylique de
N'essuyez pas la surface de visualisation avec les matériaux secs ou durs qui endommageront le polariseur
surface.
N'employez pas le dissolvant suivant :
l'eau de
composés aromatiques de
N'essuyez pas le secteur de protection d'ITO avec les matériaux secs ou durs qui endommageront les modèles d'ITO
N'employez pas le dissolvant suivant sur la protection ou ne l'empêchez pas d'être souillée :
pâte à braser de
chlore de (Cl), Salfur (s)
Si des marchandises étaient envoyées sans être sili8con a enduit sur la protection, ITO que des modèles pourraient être endommagés
en raison de la corrosion comme le temps passe.
Si corrosion d'ITO se produire coup-en manipulant ou en employant certains matériaux tels que le chlore (ci),
Salfur (s) de client, responsabilité est sur le client.
(3) précaution contre la charge statique
Le module d'affichage à cristaux liquides emploient des conducteurs de LSI de CMOS, ainsi nous avons recommandé que vous :
Reliez n'importe quel terminal inutilisé d'entrée à Vdd ou le Vss, n'entrent aucun signal avant que la puissance soit
a allumé, et a rectifié votre corps, zones de travail/rassemblement, équipement d'assemblée pour se protéger contre
électricité statique
(4) emballant
le module de utilisent des éléments d'affichage à cristaux liquides et doivent être traités en soi.
le évitent le choc et les chutes intenses d'une hauteur.
le pour empêcher des modules de la dégradation, ne fonctionnent pas ou les stocker ont exposé directement à
soleil ou haute température/humidité
(5) précaution pour l'opération
C'est un état indispensable pour conduire des affichages à cristaux liquides dans la limite spécifique de tension depuis
une tension plus élevée alors la limite causent la vie plus courte d'affichage à cristaux liquides.
une réaction électrochimique due à la détérioration indésirable de l'affichage à cristaux liquides à courant continu de causes, ainsi
que l'utilisation de la commande à courant continu devrait être évitée.
le temps de réponse de sera extrêmement retardé à une plus basse température puis l'opération
température ambiante et d'autre part à des affichages à cristaux liquides plus élevés de la température comment couleur foncée dedans
ils. Cependant ces phénomènes ne signifient pas le défaut de fonctionnement ou en panne avec des affichages à cristaux liquides,
ce qui reviendra dans la température spécifique d'opération.
le si la zone d'exposition est poussée dur lors du fonctionnement, une certaine police sera anormalement montré
mais il reprend l'état normal après s'être éteint une fois.
le une légère rosée déposant sur des terminaux est une cause pour la réaction électrochimique ayant pour résultat
circuit ouvert terminal.
L'utilisation sous la température de fonctionnement maximum, 50%Rh ou moins est exigée.
(6) stockage
Dans le cas du stockage pendant une longue période par exemple, pendant des années pour le but ou
l'utilisation de remplacement, les manières suivantes sont recommandées.
le stockage de dans un sac en polyéthylène avec l'ouverture a scellé pour pour ne pas présenter l'air frais extérieur dans lui.
Et sans le déshydratant.
ne plaçant dans un endroit foncé où ni l'une ni l'autre d'exposition diriger la lumière du soleil ni la lumière maintenant
température ambiante de température de stockage.
stockant sans le contact sur la surface de polariseur par les toute autre chose.
[On lui recommande de les stocker car ils ont été contenus dans le conteneur intérieur à l'heure de la livraison de nous
(7) sécurité
il est recommandable pour se briser les affichages à cristaux liquides endommagés ou inutiles dans des morceaux et enlève le liquide
en cristal par l'un ou l'autre de dissolvants tels que l'acétone et l'éthanol, qui devraient être brûlés plus tard.
le quand n'importe quel liquide a coulé hors d'une cellule en verre endommagée contacte vos mains, svp
enlevez-le bien avec de l'eau le savon et
Informations sur l'affichage d'affichage à cristaux liquides de CH430WQ08-FPC-CTFT
MODÈLE NON. |
CH430WQ08A-T |
Type de module | 4,3" TFT + RTP |
Mode d'affichage | TN/transmissif/normalement blanc |
Nombre de points | 480*3 (RVB) *272 |
Direction de visionnement | 12 heures |
Taille de module | 105,5 (W)*67.2 (H)*4.1 (T) millimètre |
Secteur actif de TFT | 95,04 (W)*53.856 (H) millimètre |
Interface | RVB |
Luminace | 300cd/m2 |
