Écran tactile capacitif 320X320 24 Pin With ST7796 IC de TFT LCD de place

Description de produit

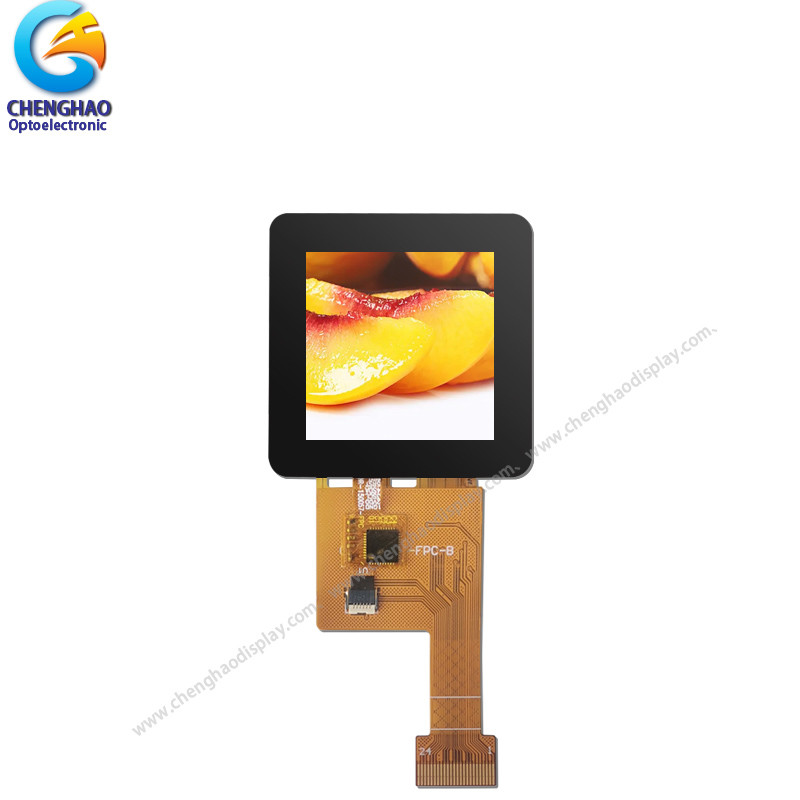

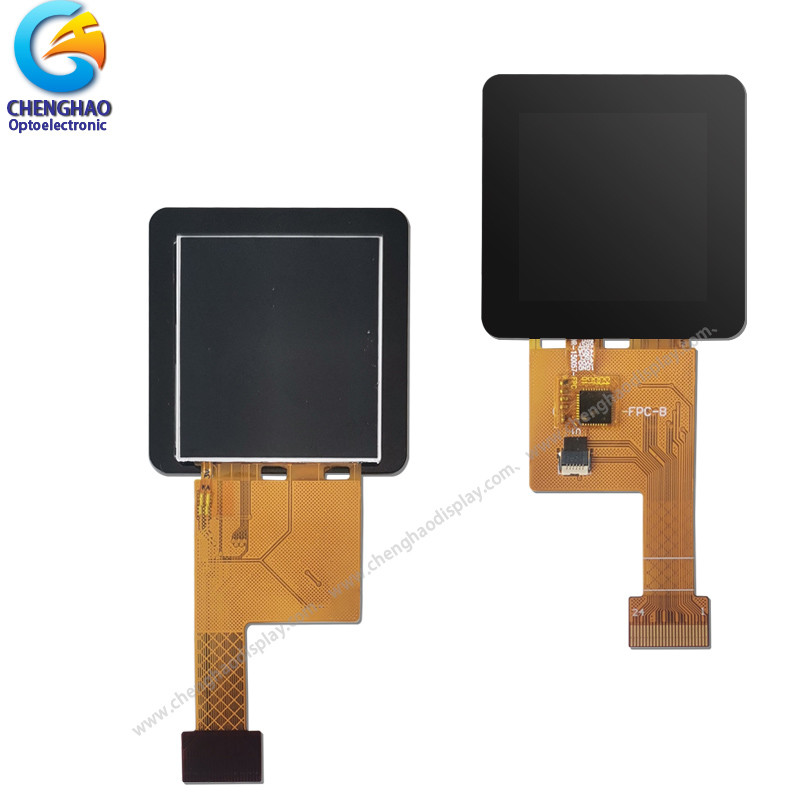

Écran tactile capacitif 320*320 de TFT LCD de place avec ST7796 IC

1. Spécifications

2. Description

Le mini affichage de contact de Chenghao (CH154HV0A-CT) est un affichage de petite taille d'affichage à cristaux liquides de contact de couleur avec une zone d'exposition de longueur diagonale de 1,54 pouces, une résolution du point 320*320, et soutient l'interface de 4 lines_8bit SPI. Cet affichage à cristaux liquides du tft 320x320 est non seulement un plein affichage d'angle de visualisation d'IPS (80/80/80/80), mais également un affichage large de la température (- 20~+70℃).

Si cet écran de petite taille d'affichage à cristaux liquides de couleur ne peut pas entièrement répondre à vos besoins de projet, nous pouvons également modifier quelques paramètres de cet écran d'affichage à cristaux liquides de couleur selon vos besoins de projet. Le contenu qui peut être modifié inclut la structure de forme du FPC, définition d'interface, éclat de contre-jour, préparation de surface d'écran, printin de logo

3. Dessins

Notes :
(1) type d'affichage : 1,54 pouces TFT+TP
(2) direction de visionnement :  80/80/80/80
(3) commande IC d'affichage à cristaux liquides : ST7796
(4) mode de polariseur : Négatif transmissif
(5) Temp de opération : -20~70 ℃
(6) Temp de stockage : -30~80 ℃
(7) tolérance d'Unmarker : ±0.20
(8) protection : ROHS

4. Détail rapide

* nom de LCM : Écran tactile capacitif de TFT LCD de place

* modèle : CH154HV05A-CT
* taille de Lcm. : 1,54 pouces
* type de contact : Écran tactile capacitif
* type d'affichage : 1,54 » TFT+CTP
* couleurs d'affichage : 262K/65K
* nombre de points : 320x320
* TFT Dot Pitch : 0,0867 (W) ×0.0867(H)millimètre
* angle de visualisation : 80/80/80/80
* conducteur IC : ST7796
* mode d'affichage : Transmission normalement Bllack d'IPS
* taille de module : 40,2 (W) ×40,5(H) ×4,1(T)millimètre
* secteur actif de TFT : 27,744 (W) ×27,744(H)millimètre
* luminance : lente 400
* contraste : 800:1
* type d'interface de TFT : 4-line_8bit SPI

* type d'interface de TP : I2C

* Pin Number :  24 bornes
* éclairez le type et la couleur à contre-jour : Contre-jour de LED/blanc
Contre-jour :  6 LED

5. Application

6. FAQ

Q : Méthodes de paiement ?
T/T, Paypal et union occidentale etc.
Pour des échantillons : paiement à l'avance.
Pour la production en série : dépôt de 50% et équilibre de 50% avant expédition.

Q : Quel est le délai d'exécution des produits ?
: Des échantillons en stock seront envoyés d'ici 3 jours après paiement.
Deux à quatre semaines pour la production en série

Q : De quelle longueur est-elle la période de garantie ?
: Généralement la période de garantie est d'un an. Elle dépend de différents produits.

Q : Quel est le produit MOQ ?
: Le produit différent a le MOQ différent, svp nous contactent des ventes pour information les informations détaillées.

Q : Quel est votre service après-vente ?
: Si des problèmes, vous obtiendront notre réponse d'ici 24 heures. La solution sera offerte immédiatement par notre équipe technique professionnelle.

Q : Pouvez-vous fournir le service d'OEM ?
: oui, nous pouvons fournir l'OEM et le service d'ODM, peut adapter des produits aux besoins du client selon les dessins vous approvisionnement

Q : Comment est-ce que je peux faire confiance à votre qualité du produit ?
: La société a avancé l'équipement de test d'inspection entrante, de test en ligne et de fiabilité et le système, les produits de société par le ROHS, essai de la CE
