l'affichage à cristaux liquides circulaire de 300nits SPI Tft montrent le module d'affichage à cristaux liquides du cadre ouvert 40P
ContPerson : Tina Fu
Numéro de téléphone : +86 755-27806536
WhatsApp : +8615919862398
Quantité de commande min : | 1 PCS | Prix : | Negotiation |
---|---|---|---|
Détails d'emballage : | Tous les produits sont emballés de la bonne manière de la maintenir sûre. Pour des petites tailles | Délai de livraison : | 7-15 jours ouvrables |
Conditions de paiement : | T/T | Capacité d'approvisionnement : | 300Kpcs/month |
Lieu d'origine: | Shenzhen, en Chine | Nom de marque: | Chenghao/Oem |
---|---|---|---|
Certification: | ROHS、ISO9001、CE | Numéro de modèle: | CH500WV05B-T-PA |
Détail Infomation |
|||
Nom du produit: | Petit module d'écran tactile LCD WVGA | Type d'affichage à cristaux liquides: | IPS 5,0 pouces |
---|---|---|---|
Disposition des points: | 800 × 3 (RVB) × 480 | Disposition de pixel de couleur: | Bande verticale RVB |
Mode d'affichage: | IPS/transmissif/normalement noir | SENS DE VISION: | 80/80/80/80 |
Interface de TFT: | Interface RVB 24 bits | Interface CTP: | I2C |
Surligner: | Petit écran tactile LCD 900 nits,petit écran tactile LCD 24 bits RVB,module d'écran tactile LCD WVGA |
Description de produit
WVGA petit module d'écran tactile d'affichage à cristaux liquides de 5,0 pouces 800*480 900 lentes Ips 40pin SPI
1. Spécification
OBJET | VALEURS STANDARDS | UNITÉS |
Type d'affichage à cristaux liquides | TFT IPS de 5,0 pouces | -- |
Disposition des points |
800 × 3 (RVB) × 480
|
des points |
Pilote IC | **** | -- |
Taille des modules |
135,8(L)×75,8(H)×17,23(T)
|
millimètre |
Zone active |
108(L)×64,8(H)
|
millimètre |
Température de fonctionnement | - 20 ~ + 70 | ℃ |
2. Descriptif

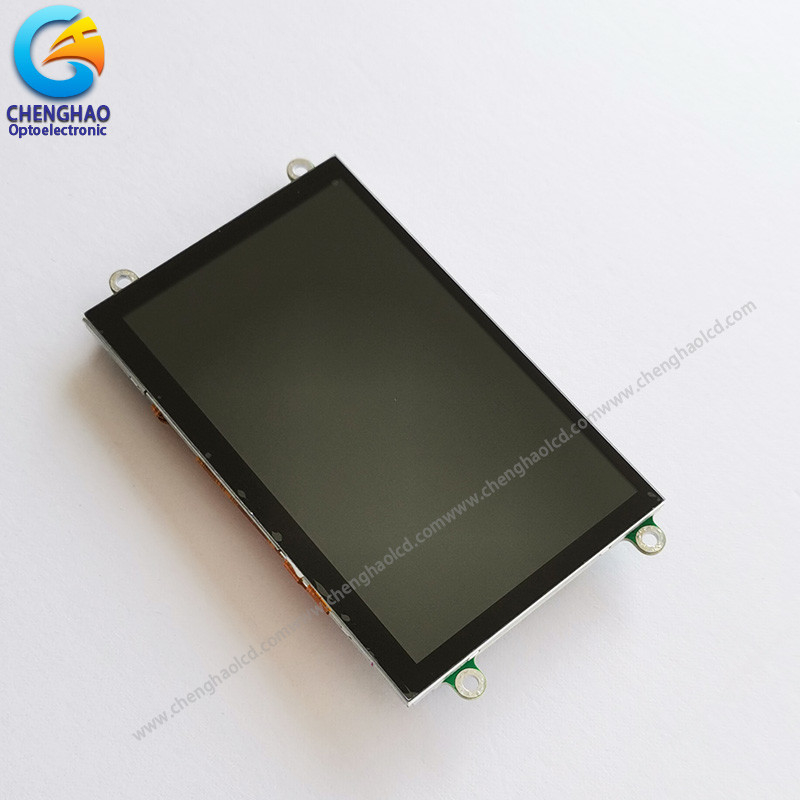

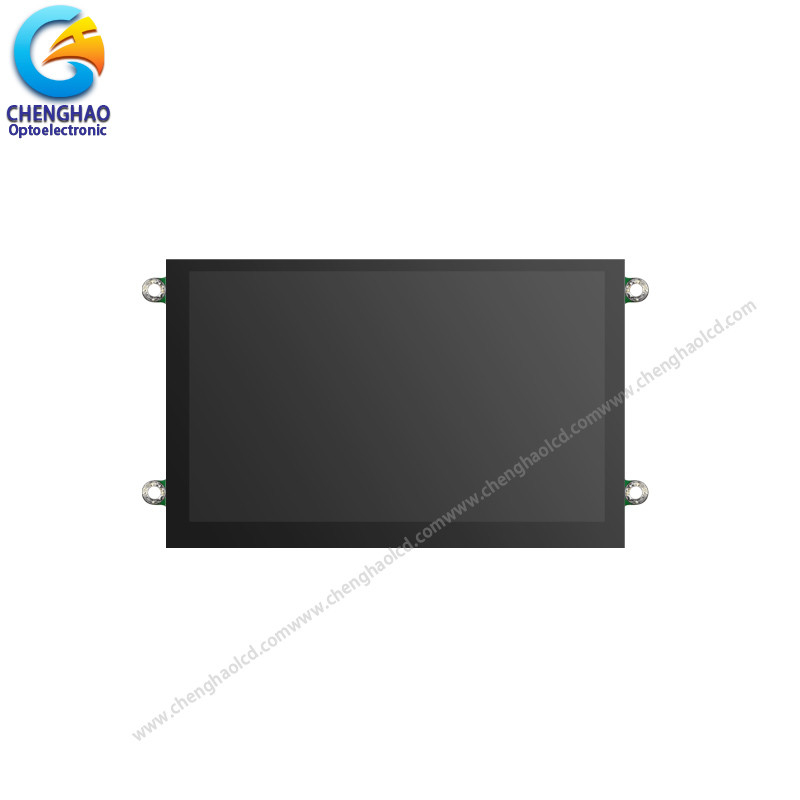

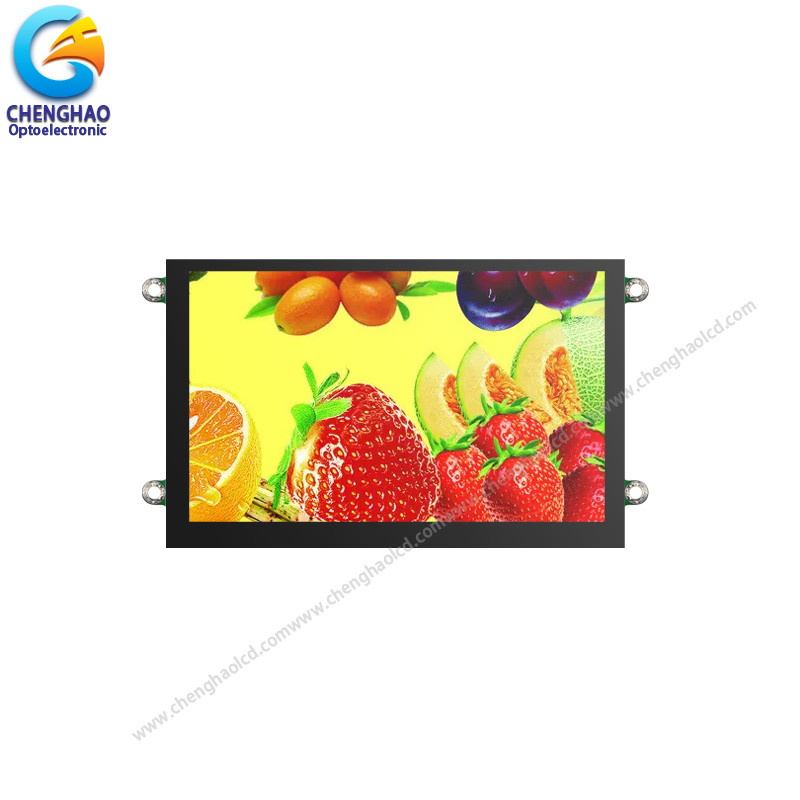

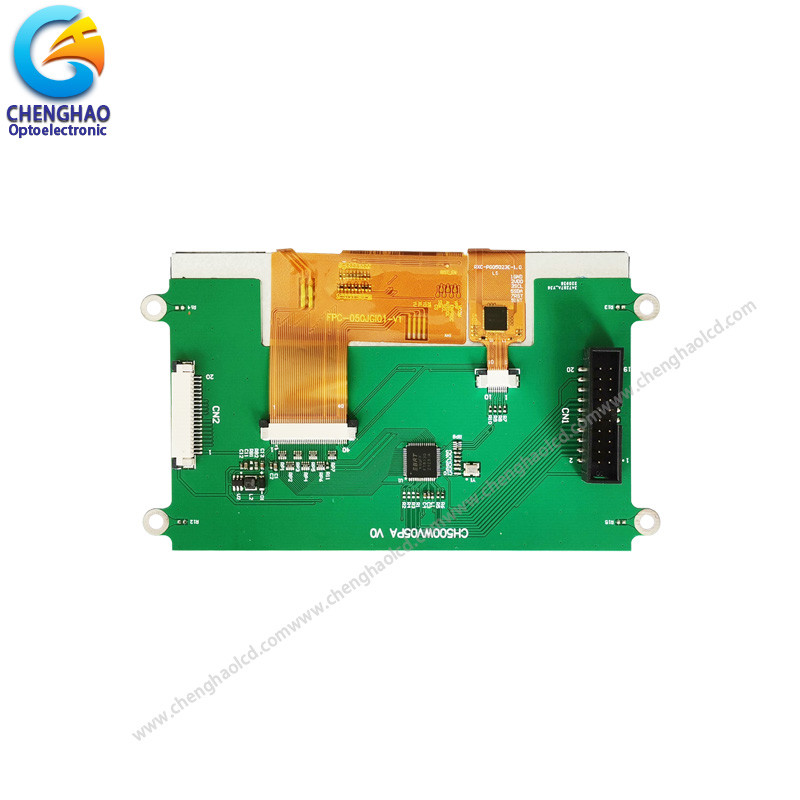

Chenghao Optoelectronic CH500WV05B-CT-PA est un module LCD TFT couleur qui prend en charge l'écran tactile.Il comprend principalement un écran LCD tft couleur et une carte de pilote PCB.Cet écran LCD tft adopte une interface RVB 24 bits, la luminosité de l'écran est de 900 cd/m2 et il prend en charge la lisibilité au soleil.L'écran adopte le mode d'affichage IPS et prend en charge un angle de vision complet de 80/80/80/80.Il y a une zone de matrice de points active de 5,0 pouces de cet écran LCD tft, qui peut afficher 16 millions de couleurs et un écran couleur de 800*480 pixels.Cette carte de pilote PCB est installée à l'arrière de l'écran lcd tft, et sa fonction principale est de stocker le pilote et de fournir une interface.
CH500WV05B-CT-PA est un module LCD tactile couleur personnalisé, qui a passé la certification stricte CE, FCC, RoHS, peut fournir plus d'un an de service d'assurance qualité et peut prendre en charge la modification et la personnalisation.Le contenu personnalisé comprend la carte pilote, la forme FPC, la luminosité de l'écran, l'interface, la fonction tactile, l'écran antireflet, etc.
3. Dessins
Remarques:
(1) Type d'affichage : 5 pouces IPS TFT
(2) Direction de visualisation : 80/80/80/80
(3) CI lecteur LCD : ***
(4) Mode Polariseur : Transmissif/Négatif
(5) Température de fonctionnement : -20~70 ℃
(6) Température de stockage : -30~80 ℃
(7) tolérance de non-marqueur : ±0,20
(8) Protection : ROHS
4. Détail rapide
Type d'écran LCD : IPS 5,0 pouces
Disposition des points : 800 × 3 (RVB) × 480 points
Disposition des pixels de couleur : bande verticale RVB
Mode d'affichage : IPS / Transmissif / Normalement noir
Direction de visualisation : 80/80/80/80
Interface : interface RVB 24 bits
Type de CTP : G+G
Dureté superficielle : 6H
CI pilote CTP : FocalTech : FT3427
Interface CTP : I2C
Pilote IC : FT813
Interface : SPI
Taille du module : 135,8(L)×75,8(H)×17,23(T) mm
Zone active : 108(L)×64,8(H) mm
Pas de point : 0,135(W)×0,135(H) mm
5. Candidature
6. FAQ
Q1.Quelle est la quantité minimum de commande pour vos produits ?
A1. La quantité minimale de commande commence à partir d'une seule pièce.
Q2.Comment pouvons-nous obtenir des échantillons de vous?
A2.Des échantillons sont disponibles.Normalement, nous prenons 2 jours pour organiser des échantillons.Si nous n'avons aucun dossier commercial avec vous auparavant, nous devons
facturer le coût des échantillons de démarrage et poster le fret de messagerie.
Q3.Quand m'enverrez-vous les pièces ?
A3. Nous vous enverrons les pièces dans les 3 à 5 jours ouvrables après réception de votre paiement.
Pour toute autre question, n'hésitez pas à nous contacter.Nous sommes toujours à votre service !
