l'affichage à cristaux liquides circulaire de 300nits SPI Tft montrent le module d'affichage à cristaux liquides du cadre ouvert 40P
ContPerson : Tina Fu
Numéro de téléphone : +86 755-27806536
WhatsApp : +8615919862398
Quantité de commande min : | 1PCS | Prix : | / |
---|---|---|---|
Détails d'emballage : | All the products are packed in right way to keep it safe. For small sizes of products we use tray + carton, For bigger sizes we use foam slot + carton. we also design packages according to customers' requirements | Délai de livraison : | 7-15 working days |
Conditions de paiement : | T/T | Capacité d'approvisionnement : | 300Kpcs/month |
Lieu d'origine: | ShenZhen, China | Nom de marque: | Chenghao/Oem |
---|---|---|---|
Certification: | ROHS、ISO9001、CE | Numéro de modèle: | CH80480M070 |
Détail Infomation |
|||
Nom de produit: | ÉCRAN D'USART HMI | Résolution: | pixels 800x480 |
---|---|---|---|
Couleur: | 65K, 16bit RVB | Luminance: | 220 Cd/m2 |
Contraste: | 200:1 | Direction de visionnement: | 55/55/55/30 |
Type de contre-jour: | LED blanche | Temp de opération: | -20~+70℃ |
Surligner: | Écran de la catégorie médicale USART HMI,Écran 800x480 d'USART HMI,Écran d'USART HMI avec le RTP |
Description de produit

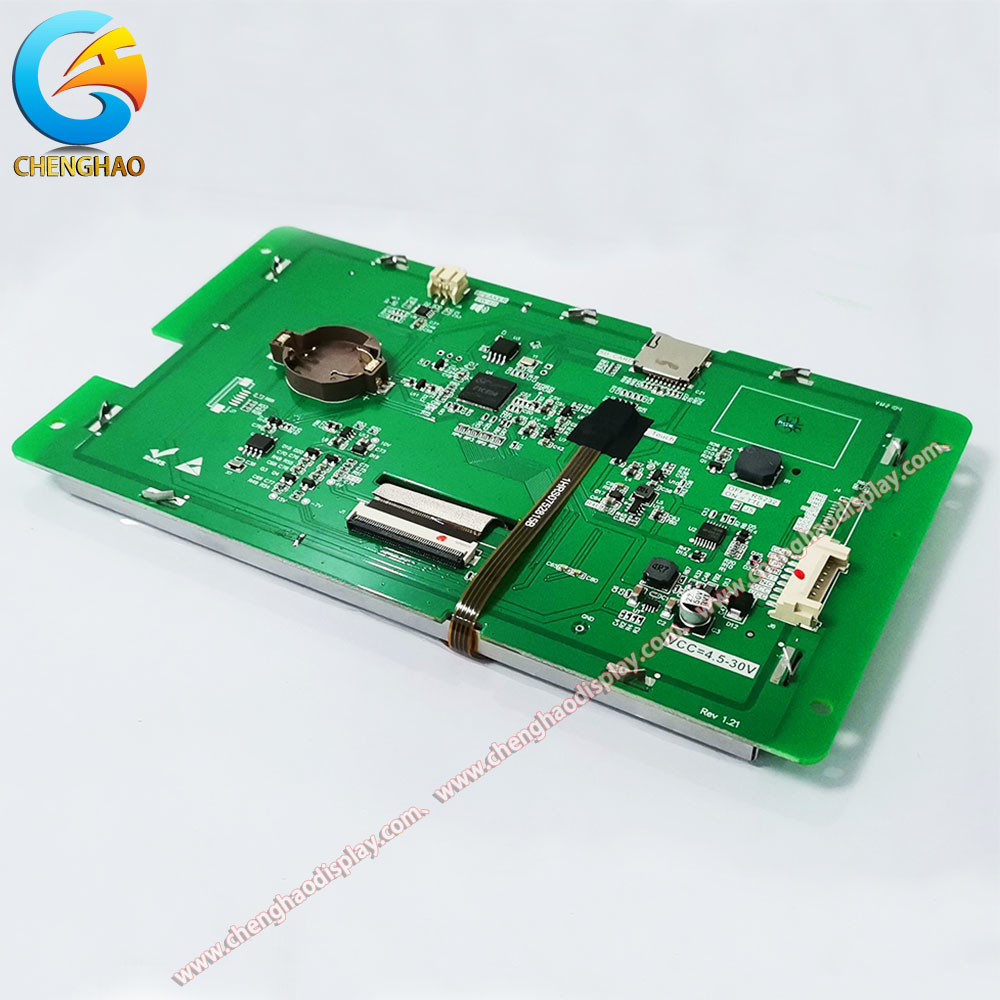

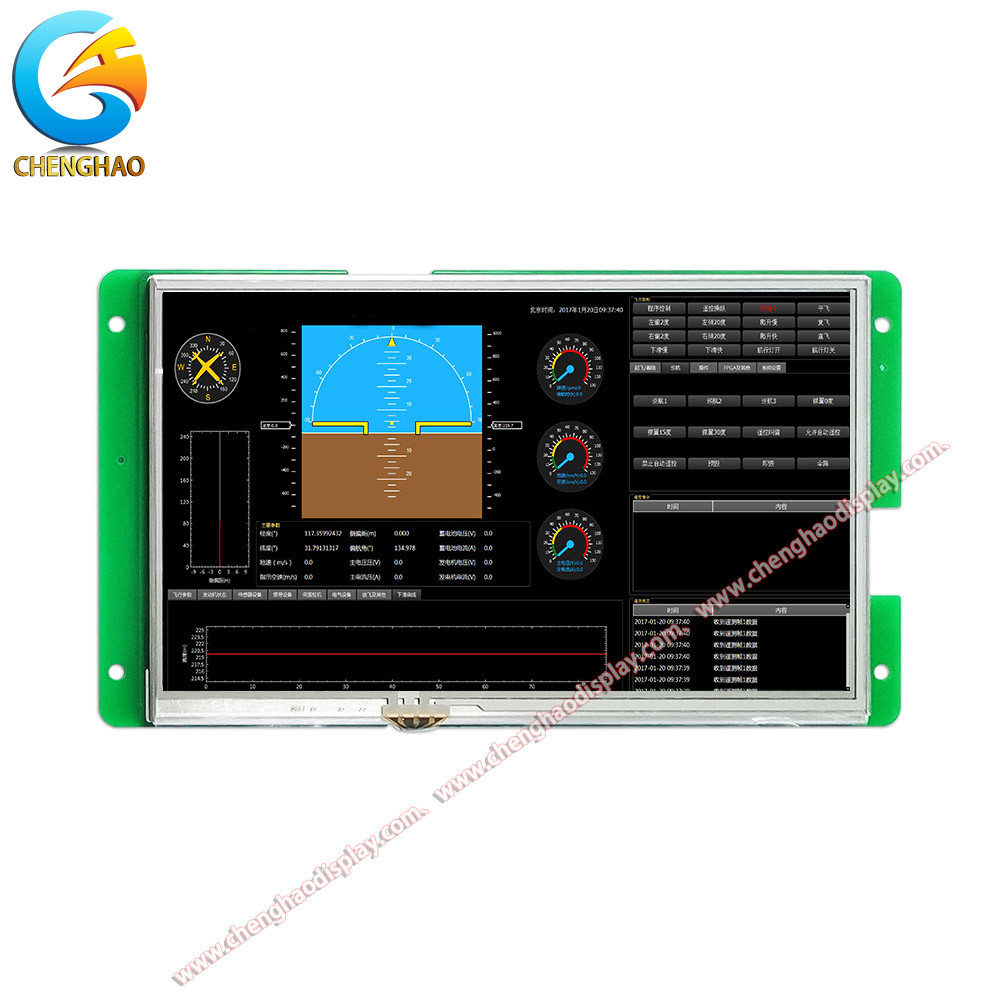

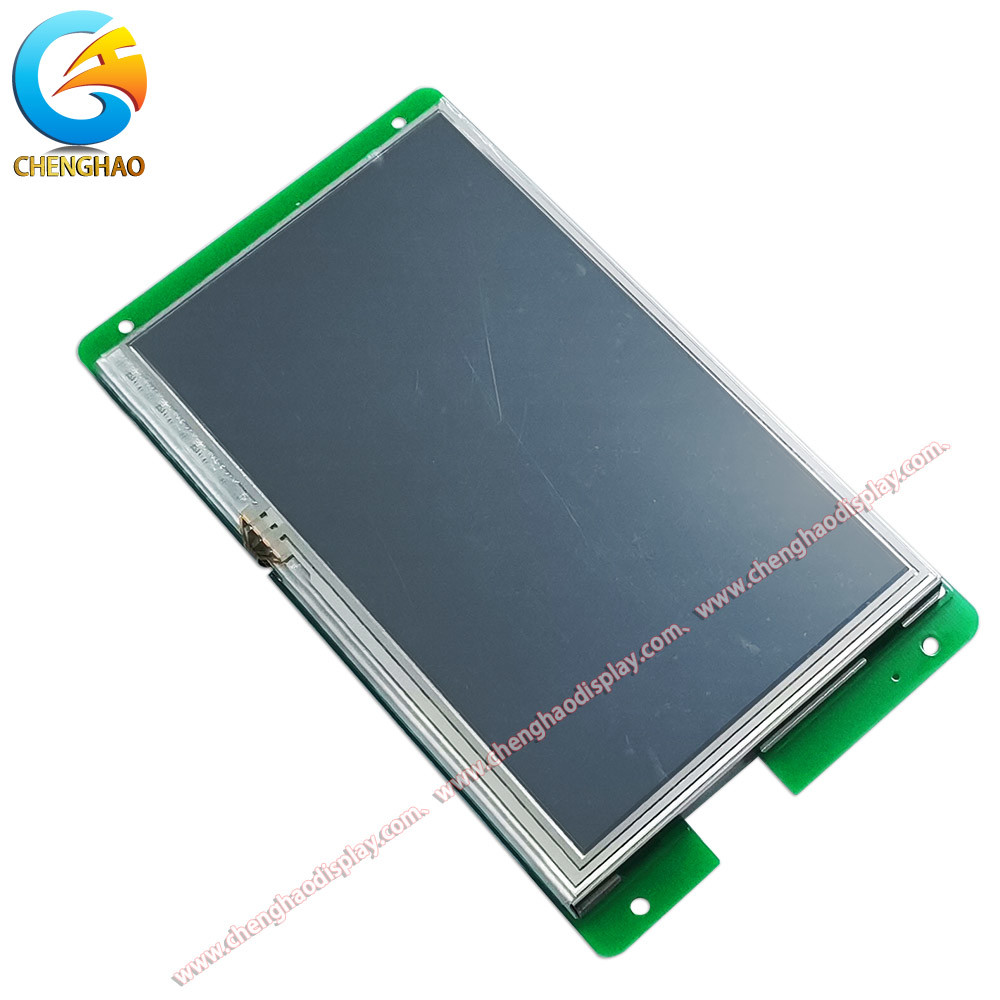

Module d'ÉCRAN de pouce USART HMI du bit RVB 800x480 7 de la catégorie médicale 16 avec le RTP
1. Paramètres d'affichage d'affichage à cristaux liquides de couleur
Module aucun | CH80480M070 |
M-séries de gamme de produits | Catégorie médicale |
processeur de noyau | processeur de 400M SOC |
système d'exploitation | Aucun système d'exploitation, ne peut fonctionner après puissance dessus |
type d'accord | Le jeu d'instructions de configuration par défaut, l'ordinateur serveur peut être configuré pour courir MODBUS RTU, protocole de XGUS |
langage de script | Le manuscrit de LUA, les fonctions de logique, de protocole et d'algorithme écrites par des utilisateurs peuvent être courus à l'intérieur de l'écran |
taille | 7,0 pouces |
résolution | 800*480 |
Direction d'installation | Affichages de bâti de pivot de degrés de soutiens 0, 90, 180 et 270 |
stockage | 128Mbit |
police | Les polices de vecteur intégrées, anticrénelage de bord traitant, soutient ASCII, GBK, GB2312, polices d'UNICODE (langue globale) de n'importe quelle taille, et peut également adapter n'importe quel affichage aux besoins du client de police d'ordinateur |
stockage d'image | Compression de JPEG, de png de soutien (semi-transparent/plein-transparent), et stockage d'image de soutien de toute taille. Elle peut stocker environ 185 images pleine page au total (calculé basé sur la taille de 80KB/picture, le format de BMP n'est pas recommandé). Le taux de compression d'image est différent, cette valeur flottera en haut et en bas |
couleur | 65K couleurs, RVB de 16 bits |
Tension | 4.5-30V |
puissance | Le plus faible contre-jour, aucun haut-parleur : 0.8W Le plus faible contre-jour, avec des haut-parleurs : 1.8W Le contre-jour le plus lumineux, aucun haut-parleur : 2.4W Le contre-jour le plus lumineux, avec des haut-parleurs : 3.3W |
méthode de communication | RS232/TTL (niveau de défaut d'usine 232, J5 court est niveau de TTL) |
Vitesse baud de communication | 1200~921600bps, vitesse baud typique : 115200bps |
Caractéristiques de connecteur de communication | Défaut HY2.0-8P, FPC1.0-10P facultatif |
Téléchargement local d'image | Carte d'écart-type |
Gens du pays de progiciels/hausse à distance | Insérez la carte d'écart-type pour améliorer localement/pour soutenir la porte série à distance de la carte mère de l'utilisateur pour améliorer les progiciels d'écran |
Hausse à distance d'image | Utilisateurs de soutien pour employer à distance leur porte série de carte mère pour améliorer des projets liés à l'écran d'image, des polices, des fichiers de configuration, etc. |
Horloge temps réel (RTC) | Horloge de soutien, minuterie, compte à rebours et d'autres fonctions |
Zone d'exposition efficace d'écran (aa) | Length*Width = 155.0mm*87.0mm |
Taille de produit (length*width*height) | 188.9mm*105.1mm*16.7mm (max, y compris le TP) |
Logiciel de soutien de PC | VisualTFT® |
La température fonctionnante | -20~+70℃ |
Température de stockage | -30~+80℃ |
Poids du commerce d'entrée | non soutenu |
Joueur audio | Le format MP3 audio (haut-parleur 4Ω2W, mono), a partagé l'espace mémoire avec des images. Si le format mp3 est adopté Le taux d'échantillon est 128kbps, et l'utilisation de mémoire est 0.92MB/minute |
2. Essai de fiabilité de module d'affichage à cristaux liquides d'USART HMI
Tous les écrans périodiques de Chenghao optoélectroniques ont subi une série d'essais de fiabilité de processus avant production en série : la température de ciel et terre, ESD, éclat, rayonnement, vie de contact et d'autres essais pour assurer la qualité du produit
(1) environnement d'Essai-essai d'ESD :
Température ambiante d'essai : 25°C
Humidité d'environnement de test : 50%
Processus d'essai : Placez le produit à plat sur le banc d'essai, et effectuez le contact et la décharge d'air sur la zone de boucle et d'exposition de fer de l'écran de porte série à leur tour, suivant les indications de la figure ci-dessous ; observez si les remises et les reprises d'écran, des anomalies d'affichages, etc.
(2) environnement d'Essai-essai de vieillissement de la température de ciel et terre
La température d'environnement de test : -20~+70℃
Humidité d'environnement de test : 60%±3%RH
Processus d'essai : Placez le produit oblique dans la boîte d'essai de la température de ciel et terre, suivant les indications du schéma 3-3 ; passez 72H la haute température, basse température, la température de ciel et terre alternant l'essai vieillissant, observez si les remises et les reprises d'écran, des affichages anormalement, et des fonctions anormalement pendant l'essai et après l'essai.
essai d'impulsion de groupe (de 3) - environnement de test
Température ambiante d'essai : 25°C
Humidité d'environnement de test : 50%
Processus d'essai : placez le produit à plat sur le banc d'essai, et la puissance d'approvisionnement à l'écran par la source d'énergie ajouté au générateur de groupe d'impulsion par le générateur de groupe d'impulsion, suivant les indications de la figure ; observez si les remises et les reprises d'écran, des affichages anormalement, et des contacts anormalement pendant l'expérience.
3. Configuration de manuscrit de LUA d'affichage de SPI TFT LCD
Les écrans périodiques de type f, de type m, et de type IOT lancés par Shenzhen Chenghao Optoelectronics Co., Ltd. tout soutiennent des manuscrits de langue de LUA. L'écran périodique fournit un manuscrit riche api de LUA et l'interface de rappel de service. Les utilisateurs peuvent directement placer et obtenir le statut courant de tous les contrôles de configuration en appelant l'interface d'api. Combiné avec la logique écrite traitant, l'écran peut accomplir les actions programmées sans participation d'un MCU externe, réduisant le de transmission de données entre le MCU et l'écran.
LUA est un langage de script léger avec une syntaxe et une logique plus simples que le langage C, ainsi les promoteurs peuvent obtenir commencés directement. La langue de LUA vient avec une bibliothèque de fonction mathématique fiable, le traitement de ficelle, le JSON et d'autres bibliothèques, et a le soutien de fonction des opérations mathématiques communes, telles que la racine carrée, le cosinus de sinus, la valeur absolue, etc. ; en raison de la haute fréquence de l'écran elle-même, tous les algorithmes complexes sont traités par l'écran, qui réduit considérablement le coût d'exécution du MCU de l'utilisateur.
Pour écrire le manuscrit de LUA du projet dans le logiciel de VisualTFT, cliquez sur [le → d'outils] [LUA Script Programming] sur la barre de menu pour l'ouvrir
4. architecture de produit de moniteur médical d'affichage à cristaux liquides
L'écran périodique industriel lancé par Shenzhen Chenghao Optoelectronics Co., Ltd. (chenghaolcd.com) est un terminal à écran périodique intégrant le conducteur d'affichage de TFT, le stockage de police d'image, l'opération de GUI, le playback audio et les divers contrôles de configuration. Le micro-ordinateur d'un seul morceau de l'utilisateur doit seulement envoyer et recevoir les instructions correspondantes de porte série de réaliser facilement l'affichage du texte, des images et des courbes.
Le processeur périodique d'écran de série de M adopte un processeur à 32 bits de 400M SOC, qui intègre des fonctions telles que le décodage de mémoire vidéo de DTS et d'image de JPEG.
