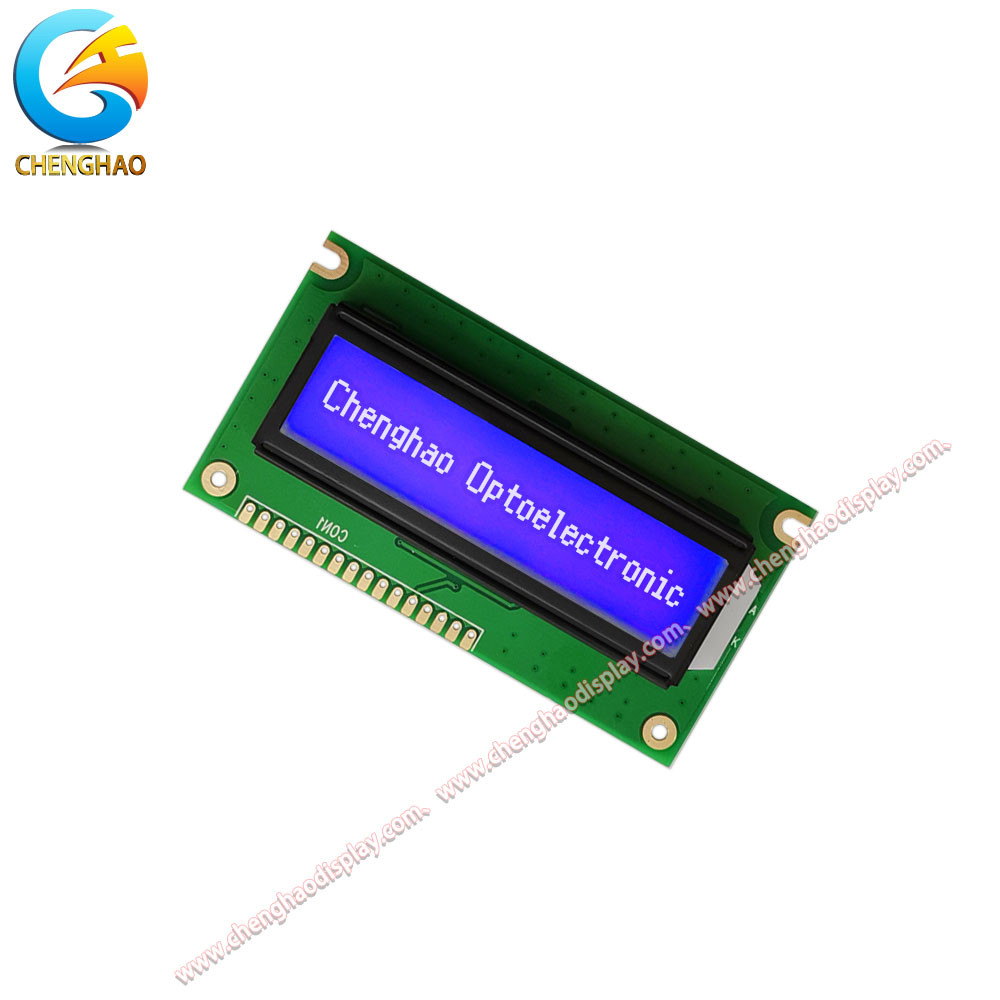

16x2 1602 caractères affichage alphanumérique LCD rétroéclairage à LED blanc pour Arduino
ContPerson : Tina Fu
Numéro de téléphone : +86 755-27806536
WhatsApp : +8615919862398
| Minimum Order Quantity : | 1 Pcs | Packaging Details : | All the products are packed in right way to keep it safe. For small sizes of products we use tray + carton, For bigger sizes we use foam slot + carton. we also design packages according to customers' requirements. |
|---|---|---|---|
| Delivery Time : | 3~5 working days | Payment Terms : | TT or negotiation |
| Supply Ability : | 5000K Pcs/Month |
| Lieu d'origine: | Shenzhen, en Chine | Nom de marque: | Chenghao Optoelectronic |
|---|---|---|---|
| Certification: | CE / RoHS / FCC | Model Number: | CH1602C01A |
|
Détail Infomation |
|||
| Nom du produit: | module d'affichage de l'affichage à cristaux liquides 16x2 | Données d'entrée: | 68 Série |
|---|---|---|---|
| Région V/région effective: | 56.2 ((W) × 11.5 ((H) Mm | Taille de caractère: | 0.55 W × 0.65 H |
| Température de fonctionnement: | -20 ~ 70 °C | Contrôleur: | SPLC780D1 OU équivalent |
| Les produits de base: | 0.6T | Afficher le point: | Bleu-noir |
| Contour dimensionnel: | 84.0 × 44.0 × 12.5 mm | ||
| Surligner: | Module LCD personnalisé 16x2,module LCD personnalisé pour rétroéclairage,module LCD1602 personnalisé |
||
Description de produit
L'écran LCD monochrome est un module LCD monochrome fiable et rentable avec des dimensions de 84,0 × 44,0 × 12,5 mm. Il est largement utilisé dans une variété d'applications telles que la commande industrielle,équipement médicalLes points d'affichage sont bleu-noir, l'arrière-plan de l'écran est jaune-vert et la bordure est de 0,6T. Le contrôleur est SPLC780D1 ou équivalent.#Disque LCD graphique
Ce module LCD monochrome à haute performance est rentable et offre une excellente qualité d'affichage.Il convient aux applications intérieures et extérieures et est idéal pour les contrôles industriels, les équipements médicaux et les appareils électroniques grand public.
| Caractéristiques | Les spécifications |
|---|---|
| Le bézel | 0.6T |
| Afficher le point | Bleu-noir |
| Nombre de caractères | 16 caractères x 2 lignes |
| Données d'entrée | Série 68 |
| Le devoir | 1/16Tâche |
| Afficher le fond | Jaune-vert |
| Contrôleur | SPLC780D1 ou équivalent |
| V/Zone efficace | 56.2 ((W) × 11,5 ((H) mm |
| Taille du caractère | 0.55 ((W) × 0,65 ((H) mm |
| Température de fonctionnement | -20 °C à 70 °C |
| Mots clés | Affichage graphique LCD 240x128,Disque graphique 128x64 |
Fonctions du terminal
| Le code PIN n°. | Le symbole | Le niveau | Résultats de l'enquête |
| 1 | VSS | 0V | Le GND |
| 2 | VDD | + 5,0 V | L'alimentation logique |
| 3 | V0 | - | Tensions de fonctionnement pour les écrans LCD |
| 4 | RS | H/L | H: Données L: Code de l'instruction |
| 5 | R/W | H/L | H: lire L: écrire |
| 6 | E | Je ne sais pas. | Signal de mise en marche de la puce |
| 7 à 14 | Le nombre d'heures de travail | H/L | Ligne de bus de données |
| 15 | LEDA | + 5,0 V | Énergie pour rétroéclairage LED |
| 16 | LEDK | 0V |
Le contour dimensionnel
Display LCD monochrome Support technique et service
Nous fournissons un soutien technique et un service pour l'affichage LCD monochrome.
Pour toute question, veuillez contacter notre service clientèle.
1Toutes nos boîtes d' expédition répondent aux normes de dureté à l' exportation.
2Toutes nos boîtes seront rembourrées avec de la mousse à l' intérieur pour éviter les dommages à l' écran
3Notre emballage produit adopte une grande boîte avec de petites boîtes
4Le poids de chaque boîte ne dépasse pas 3,5 kg et les dimensions peuvent varier selon la norme.
Les méthodes d'emballage ci-dessus sont toutes destinées à prévenir les dommages au module d'affichage pendant le transport, et nous pouvons également emballer les marchandises selon les souhaits du client.
