800 480 pixels affichage horizontal 7 pouces toucher capacitif pour la maison de Samrt

Description du produit:

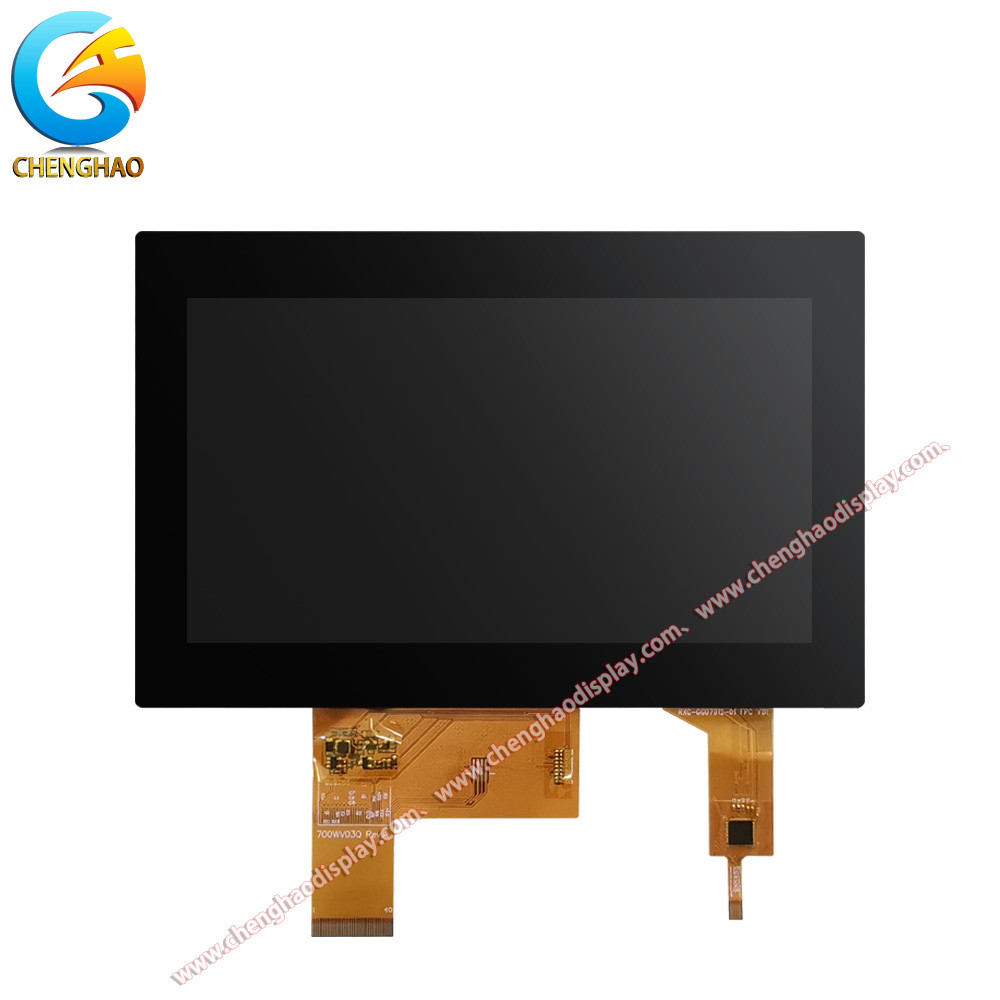

		Le CH700WV03A-CTBA est un excellent module LCD tactile capacitif de 7 pouces conçu pour répondre à divers besoins d'application.Le module combine une technologie d'affichage avancée avec des fonctions d'interaction utilisateur flexibles, ce qui en fait un composant indispensable dans les équipements de diverses industries.qui lui permettent de fournir une excellente expérience visuelle dans différents environnements. Tout d'abord, le CH700WV03A-CTBA a une résolution de 800x480, ce qui permet d'afficher des images claires et délicates.Cette haute résolution permet aux utilisateurs d'obtenir des informations visuelles précises et riches dans divers scénarios d'applicationQue ce soit dans l'automatisation industrielle, la maison intelligente ou les équipements médicaux, ce module peut améliorer efficacement la lisibilité de l'information et la commodité de fonctionnement.
Le module utilise une technologie capacitive tactile et prend en charge le multi-touch, permettant aux utilisateurs d'interagir avec l'appareil de manière intuitive et flexible.Son temps de réponse au toucher extrêmement court assure un fonctionnement en douceur et immédiat, adapté aux scénarios d'application nécessitant une réponse rapide, tels que les équipements de jeu et les écrans interactifs.rendre l'écran plus vivant et permettre aux utilisateurs d'avoir une bonne expérience dans différentes conditions d'éclairage.
La conception du CH700WV03A-CTBA tient également pleinement compte de l'adaptabilité environnementale: sa plage de température de fonctionnement est de -20°C à +70°C et il peut fonctionner de manière stable dans des conditions extrêmes,spécialement adapté aux environnements industriels et aux applications extérieures. En outre, la conception mince et légère du CH700WV03A-CTBA est l'un de ses principaux avantages.Cette conception compacte permet non seulement d'économiser de l'espaceSon apparence et sa structure sont également soigneusement conçues pour assurer une bonne durabilité et une fiabilité à long terme. En termes de qualité, le CH700WV03A-CTBA a subi des inspections de qualité rigoureuses et répond aux normes internationales pour garantir que le produit respecte des exigences de qualité élevées lorsqu'il quitte l'usine.Chenghao Optoelectronics s'engage à fournir un service après-vente de haute qualité pour aider les clients à résoudre divers problèmes rencontrés pendant l'utilisation et s'assurer que les clients peuvent l'utiliser sans souci.

Caractéristiques:

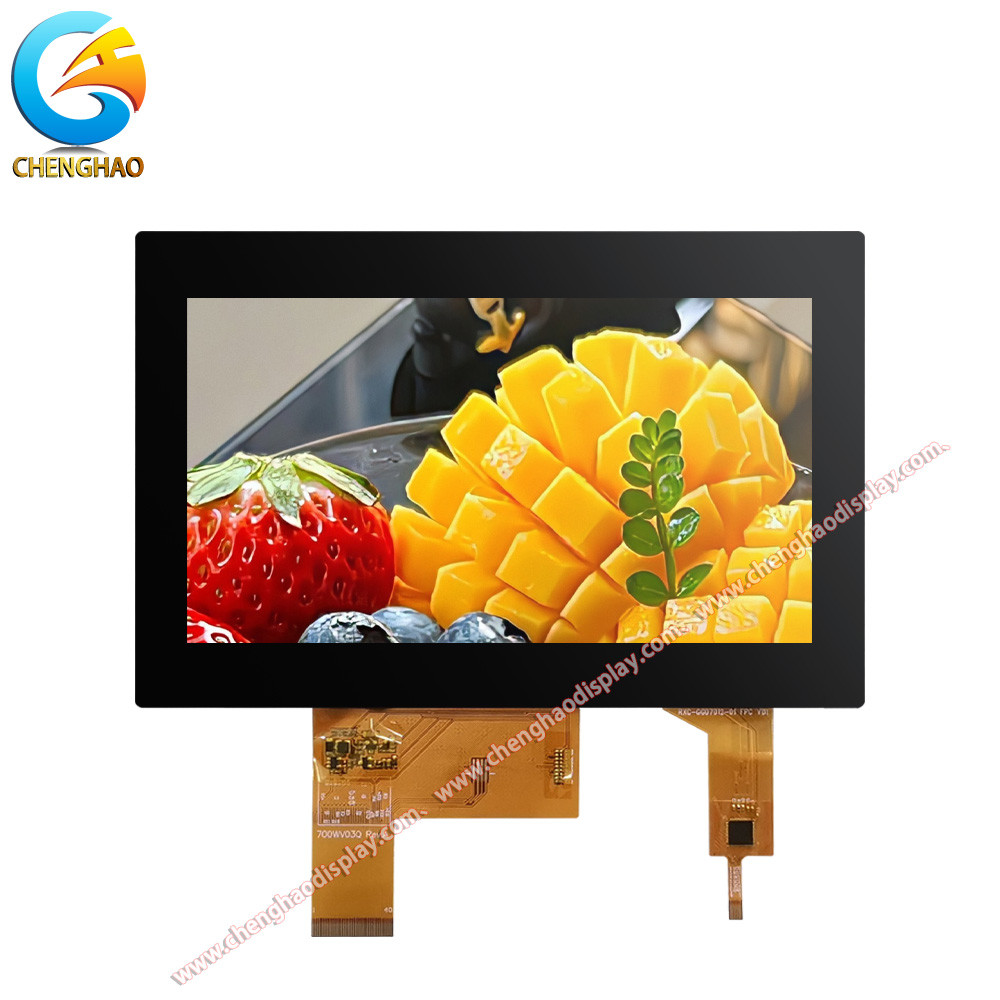

1. Mode d'affichage et performance couleur: mode d'affichage TN/transflectif/normalement blanc est adopté, prenant en charge l'affichage en couleur réelle de 16,7 M, avec une saturation de couleur élevée et une restauration précise,répondre à divers besoins visuels.
2. Paramètres de résolution et de luminosité: avec une résolution de 800×480 pixels et une luminosité de 300 cd/m2, il tient compte à la fois de la clarté de l'écran et de l'adaptabilité environnementale de base,et est adapté à une utilisation dans des scènes d'éclairage conventionnel.
3Performance au toucher:
(1) Équipé d'un verre tactile d'une épaisseur de 0,7 mm, de transmission lumineuse ≥ 87%, le fonctionnement au toucher est sensible et n'affecte pas l'effet visuel;
(2) La dureté du verre atteint 6H, qui est résistant à l'usure et aux rayures, assurant une stabilité à long terme;
(3) Il adopte un panneau tactile capacitif, prend en charge l'interface I2C et dispose d'une plage de tension de fonctionnement de 2,8 V à 3,3 V, avec une forte compatibilité.
4Conception de la structure:
(1) La taille du module est de 180 × 119 × 5,27 mm, ce qui est léger, mince et compact, et facile à intégrer dans divers dispositifs;
(2) La surface visible est de 164,9 × 100 mm, avec une grande surface d'affichage efficace, qui convient aux exigences d'affichage dans plusieurs scénarios;

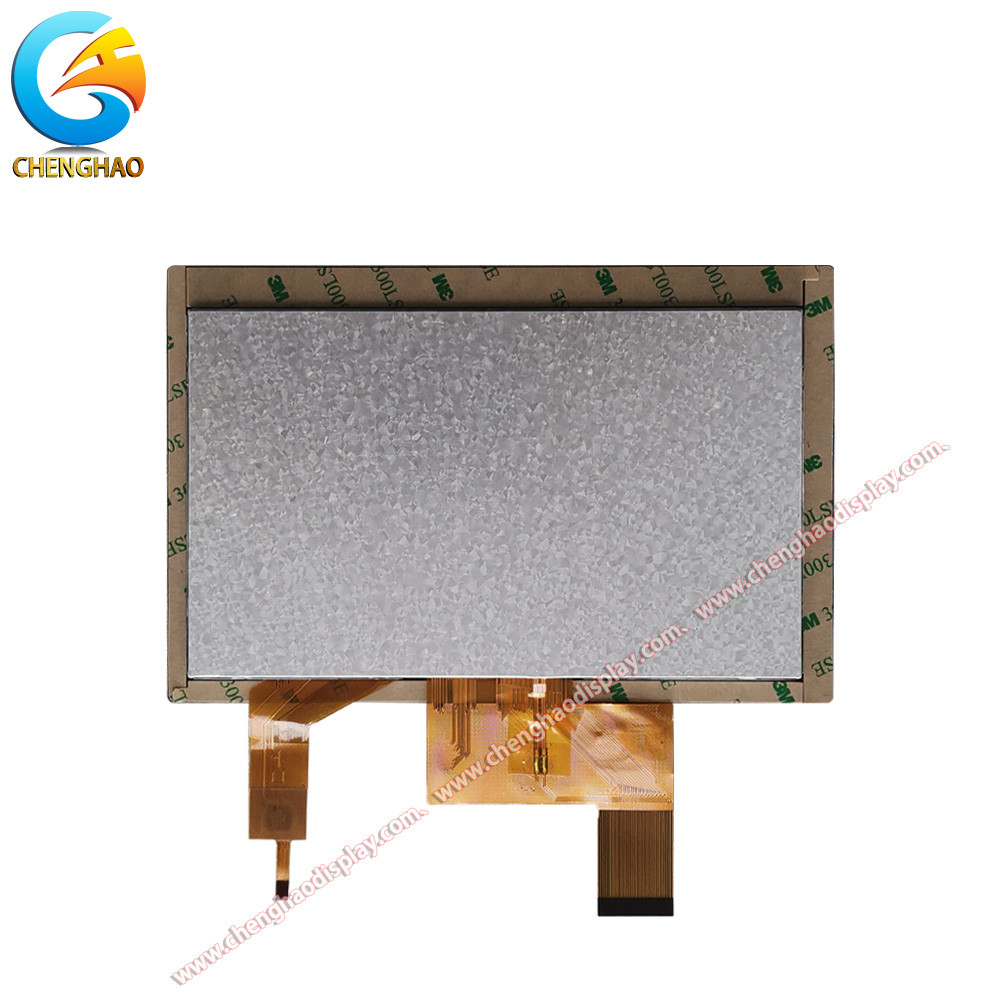

(3) Il est composé de composants tels que le panneau LCD TFT, le panneau tactile, le circuit intégré du pilote, le rétroéclairage et le FPC, et la conception modulaire de la structure est pratique pour l'entretien et la mise à niveau.
5Interface et compatibilité: il adopte l'interface en cristal liquide RVB, prend en charge la transmission de signaux standardisés, s'adapte aux systèmes de contrôle courants,et simplifie le processus d'intégration des équipements.
6Adaptabilité à l'environnement:
(1) La plage de température de fonctionnement est de -20~+70°C et la température de stockage est de -30~+80°C.Il peut s'adapter à de larges environnements de température et peut être utilisé dans des scénarios complexes tels que l'industrie et les véhicules;
(2) La transmittance du verre tactile est combinée à la conception de dissipation thermique du module pour assurer un fonctionnement stable dans des environnements à haute et basse température.
7Capacité de personnalisation: Prend en charge la modification de la forme et de la structure du FPC, le réglage de la luminosité du rétroéclairage, la définition de l'interface LCD et la personnalisation du panneau tactile,adaptation souple aux besoins personnalisés du client.
8Certification et assurance qualité: la production est conforme au système de gestion de la qualité ISO9001 et au système de gestion environnementale ISO14001,et des essais rigoureux sont effectués des matières premières aux produits finis pour assurer la fiabilité et les normes de protection de l'environnement.

Paramètres techniques:

Applications:

Avec sa conception de paramètres précis et ses performances stables, le CH700WV03A-CTBA peut être largement adapté à de multiples domaines tels que l'industrie, l'électronique grand public, l'automobile et la médecine,et de devenir l'affichage de base et composant interactif de divers appareilsCe qui suit est un scénario d'application spécifique et une analyse des avantages:

Appareils de commande et d'automatisation industriels
Dans le domaine industriel, le CH700WV03A-CTBA peut être utilisé comme module d'affichage principal de l'interface homme-machine (HMI).Sa résolution de **800×480 pixels** et sa luminosité de **300 cd/m2** assurent que les paramètres de fonctionnement de l'équipement, les informations d'alarme de défaillance et le guide de fonctionnement peuvent être clairement affichés dans les environnements d'éclairage conventionnels tels que les ateliers et les salles de contrôle.
1Applications typiques:
(1) Panneau de commande des machines-outils CNC: affichage en temps réel de l'avancement du traitement, des données de coordonnées, etc., prenant en charge le toucher capacitif pour ajuster rapidement les paramètres;
(2) Dispositif de passerelle de l'Internet des objets industriel (IIoT): interfaces intégrées de surveillance de la température, de l'humidité, de la consommation d'énergie et d'autres données, interaction locale par l'intermédiaire de l'interface tactile I2C;
(3) Console de ligne de production automatisée: combinée à l'interface RVB et au système de commande PLC, synchronisation en temps réel de l'état de la ligne de production, amélioration de l'efficacité de l'exploitation et de la maintenance.
2Les principaux avantages:
(1) Large adaptabilité à la température: -20 à +70°C, peut résister aux fluctuations de température dans l'environnement industriel;
(2) Durabilité structurelle: verre tactile de dureté 6H et conception modulaire, antivibration, antipoussière, adapté au fonctionnement à long terme dans des conditions de travail difficiles.

Automatisation de la maison et des bâtiments
Dans le scénario de la maison intelligente, ce module peut être utilisé comme écran de commande central intelligent ou comme affichage de terminal d'appareil pour atteindre une gestion centralisée et une interaction visuelle des appareils ménagers.
1Applications typiques:
(1) Panneau de commande de la maison intelligente: interfaces intégrées d'éclairage, de climatisation et de contrôle du système de sécurité, commutation du mode de scène par fonction tactile;
(2) Affichage des appareils électroménagers intelligents: interface d'affichage des paramètres et de sélection des fonctions des équipements tels que les fours et les machines à laver, prenant en charge les instructions graphiques de fonctionnement;
(3) Système d'interphone du bâtiment: comme écran d'affichage pour les machines de porte d'unité ou les extensions intérieures, il affiche des images des visiteurs, l'état du contrôle d'accès et d'autres informations.
2Les principaux avantages:
(1) Conception légère: taille compacte de 180 × 119 × 5,27 mm, facile à intégrer dans le mur ou le corps de l'appareil, économisant de l'espace d'installation;
(2) Faible consommation d'énergie: la tension de fonctionnement du panneau tactile est de 2,8 V à 3,3 V, adaptée aux appareils alimentés par batterie et prolonge la durée de vie des terminaux domestiques intelligents.

Appareils électroniques et appareils mobiles à bord des véhicules
La stabilité et l'adaptabilité environnementale du CH700WV03A-CTBA en font un choix idéal pour les écrans embarqués, en particulier pour les systèmes de conduite assistée et de divertissement embarqués.
1Applications typiques:
(1) Système de navigation automobile: affichage de la trajectoire de la carte, informations de circulation en temps réel, prise en charge du zoom par gestes et de la recherche de localisation;
(2) Système audio et vidéo de voiture: lecture de listes vidéo et audio et sortie de qualité d'image haute définition grâce à l'interface RVB;
(3) Tableau de bord des machines d'ingénierie: tel que l'écran de surveillance de l'état des chariots élévateurs et des excavateurs, affiche des données clés telles que le niveau d'huile et la vitesse.
2Les principaux avantages:
(1) Capacité anti-interférences: grâce à une conception de compatibilité électromagnétique EMC, réduire l'impact des interférences du signal sur l'affichage dans l'environnement du véhicule;
(2) Caractéristiques de l'angle de vision large: bien que le paramètre de l'angle de vision soit 12 (peut être un code d'angle de vision directionnel spécifique),le mode TN a une vitesse de réponse rapide et convient à l'affichage d'images dynamiques.

Équipement et instruments médicaux
Dans le domaine des instruments médicaux et de précision, ce module peut répondre aux exigences élevées des scénarios professionnels en matière de précision et de fiabilité de l'affichage.
1Applications typiques:
(1) Moniteurs médicaux: affichage en temps réel des données des signes vitaux tels que la fréquence cardiaque et l'oxygène sanguin, et l'interface tactile permet au personnel médical de définir rapidement les paramètres de surveillance;
(2) Équipement de diagnostic portable: petits écrans tels que les appareils à ultrasons présentent clairement les détails de l'image et aident au diagnostic sur place;
(3) Instruments d'analyse de laboratoire: affichage des procédures expérimentales, des courbes de données et des instructions d'opération et prise en charge de la commutation d'interface multilingue.
2Les principaux avantages:
(1) Précision des couleurs: l'affichage en couleur réelle de 16,7 M répond aux exigences de reproduction des couleurs de haute précision des images médicales;
(2) Conception facile à nettoyer: la surface de verre à contact lisse peut être rapidement désinfectée et répond aux normes d'hygiène de l'environnement médical.

Produits électroniques commerciaux et de consommation
Dans les scénarios commerciaux, le CH700WV03A-CTBA peut être utilisé comme terminal d'affichage léger pour aider les entreprises à améliorer l'efficacité du service et l'expérience utilisateur.
1Applications typiques:
(1) Système de point de vente au détail: affichage des détails de la commande, du montant du paiement et des informations promotionnelles, fonctionnement tactile prend en charge le paiement rapide;
(2) Équipements terminaux en libre-service: tels que les machines de mise en file d'attente et les machines de recherche d'informations, fournissent une interface de guidage graphique pour réduire la pression du service manuel;
(3) Étiquettes électroniques de prix et écrans d'affichage: mise à jour dynamique des prix des produits, des stocks et des activités promotionnelles pour améliorer la flexibilité de fonctionnement des magasins.
2Les principaux avantages:
(1) Faible coût et haute efficacité: le modèle d'approvisionnement direct en usine réduit les coûts d'approvisionnement, l'interface RVB standardisée raccourcit le cycle de développement;
(2) Possibilités de personnalisation flexibles: prise en charge de la modification de la structure du FPC et de l'ajustement de la rétroéclairage, adaptation aux équipements commerciaux de différentes tailles et méthodes d'installation.
