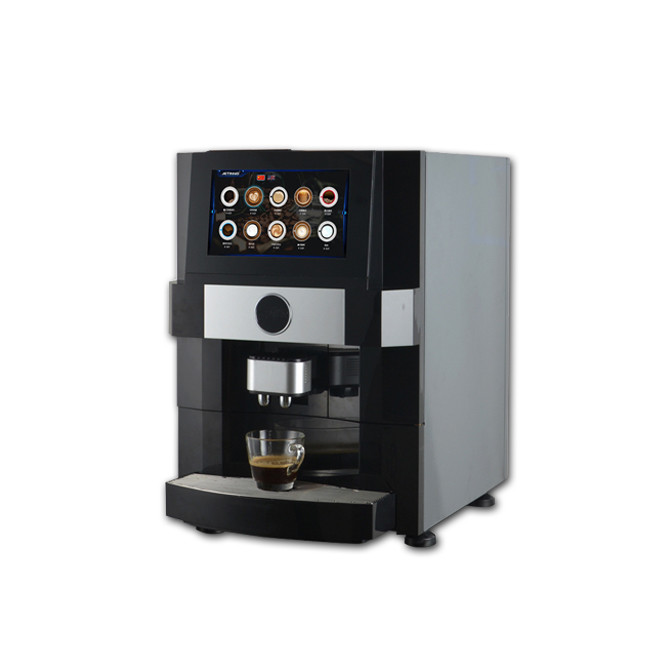

Modèle du module d'affichage LCD de la machine à café
Le modèle de la marque est le CH700WV02A.
le contenu suivant est la description pertinente du produit
Modèle:
1À propos de la description du CH700WV02A-CT
Le modèle d'affichage ChengHao CH700WV02A-CT est un transistor à film mince à matrice couleur active
(TFT) affichage à cristaux liquides (LCD) qui utilise le TFT en silicium amorphe comme dispositif de commutation.
Ce modèle est composé d'un panneau LCD TFT, d'un circuit intégré de conduite, d'un rétroéclairage à haute luminosité,
un panneau tactile capacitif et un FPC.
Cet écran LCD TFT a une zone d'affichage active diagonalement mesurée de 7,0 (16: 9) pouces avec WVGA
La résolution de l'écran est de 800 pixels horizontaux sur 480 pixels verticaux.
Le pilote utilisé pour ce projet est le Himax et peut afficher 16M couleurs par 24 bits RGB.
Le pilote est monté sur le verre et l'interconnexion par FPC, y compris
les composants pour entraîner le module d'affichage.
En outre, le FPC peut également être personnalisé en fonction des exigences du client, telles que modifier
- la définition de l'éclairage de fond et de la structure du CTP, la définition de l'interface, etc.
Conformité RoHS et sans halogène.
| Modèle N°. |
Les données sont fournies à l'autorité compétente de l'État membre de l'expédition. |
| Type de module |
7"TFT + CTP |
| Mode d'affichage |
TN/transmissif/habituellement blanc |
| Type de CTP |
G+G |
| Nombre de points |
800*3 ((RGB) *480 |
| Direction de la vue |
À 12 heures. |
| Direction d'inversion de l'échelle grise |
À 6 heures. |
| Taille du module |
180.0(W) * 119.0(H) * 7.4 ((T) mm |
| Zone active TFT |
154.08 ((W) * 85.92 ((H) mm |
| TFT Dot pitch |
0.1926 ((W) * 0.1790 ((H) mm |
| Interface |
TFT:RGB à 24 bits CTP:I2C |
| Type de rétroéclairage |
LED blanche |
| Lumière |
200 cd/m2 |
2.Informations générales
| Titre |
Les valeurs de référence |
Unités |
| Type LCD |
7.0 TFT + CTP |
- Je ne sais pas. |
| Arrangement des points |
800 × 3 ((RGB) × 480 |
points |
| Disposition des pixels de couleur |
bande verticale RVB |
- Je ne sais pas. |
| Mode d'affichage |
TN / Transmissif / Normalement blanc |
- Je ne sais pas. |
| Direction de la vue |
À 12 heures |
- Je ne sais pas. |
| Type de CTP |
Lentille en verre + ITO en verre + FPC + Adhésif |
- Je ne sais pas. |
| Traitement de surface |
6H |
- Je ne sais pas. |
| CTP pilote IC |
Pour les véhicules à moteur |
- Je ne sais pas. |
| Taille du module |
180.0 ((W) × 119.0 ((H) × 7.4 ((T) |
mm |
| Zone active TFT |
154.08 ((W) × 85.92 ((H) |
mm |
| Zone active du CTP |
154.08 ((W) × 85.92 ((H) |
mm |
| CTP Zone d'observation |
155.28 ((W) × 87.12 ((H) |
mm |
| TFT Dot pitch |
0.1926 (W) × 0,1790 (H) |
mm |
| Interface |
Interface RVB parallèle de 24 bits |
- Je ne sais pas. |
| Température de fonctionnement |
-20 à +70 |
°C |
| Température de stockage |
-30 ~ +80 |
°C |
| Le poids |
TBD |
g |
