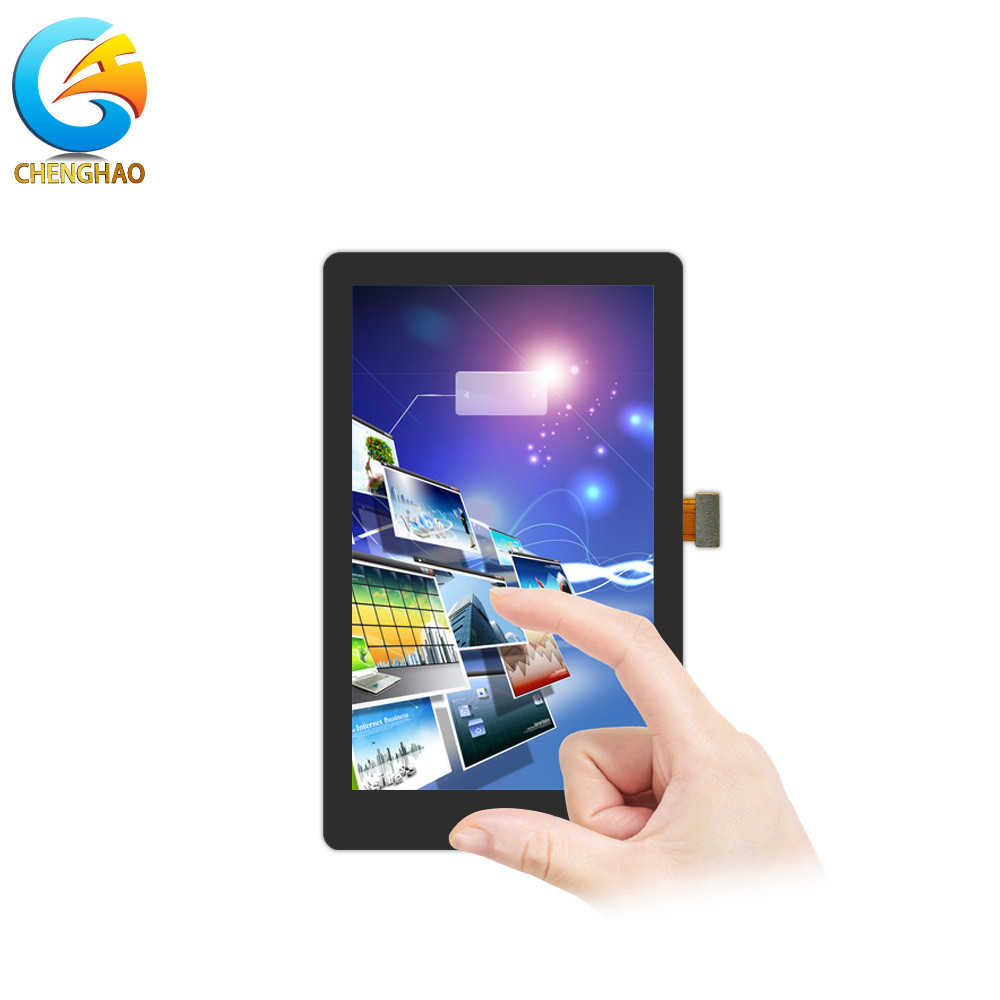

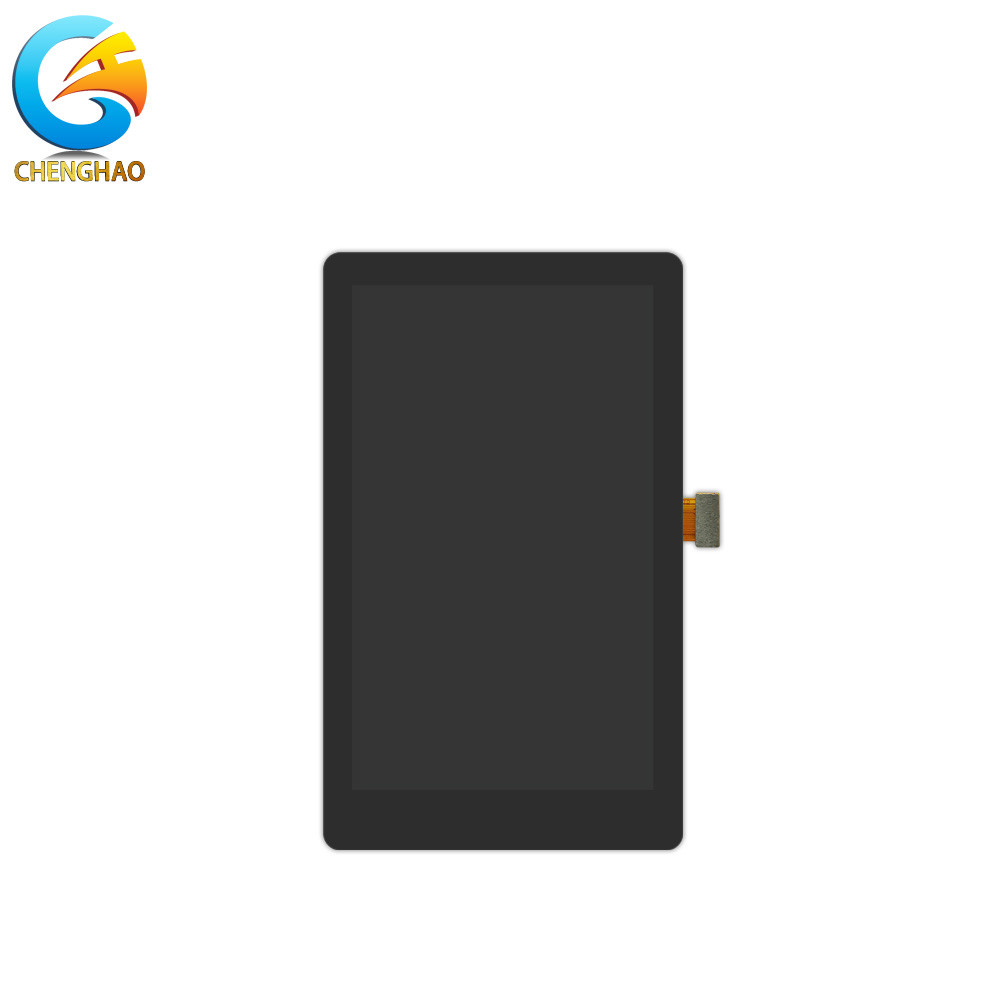

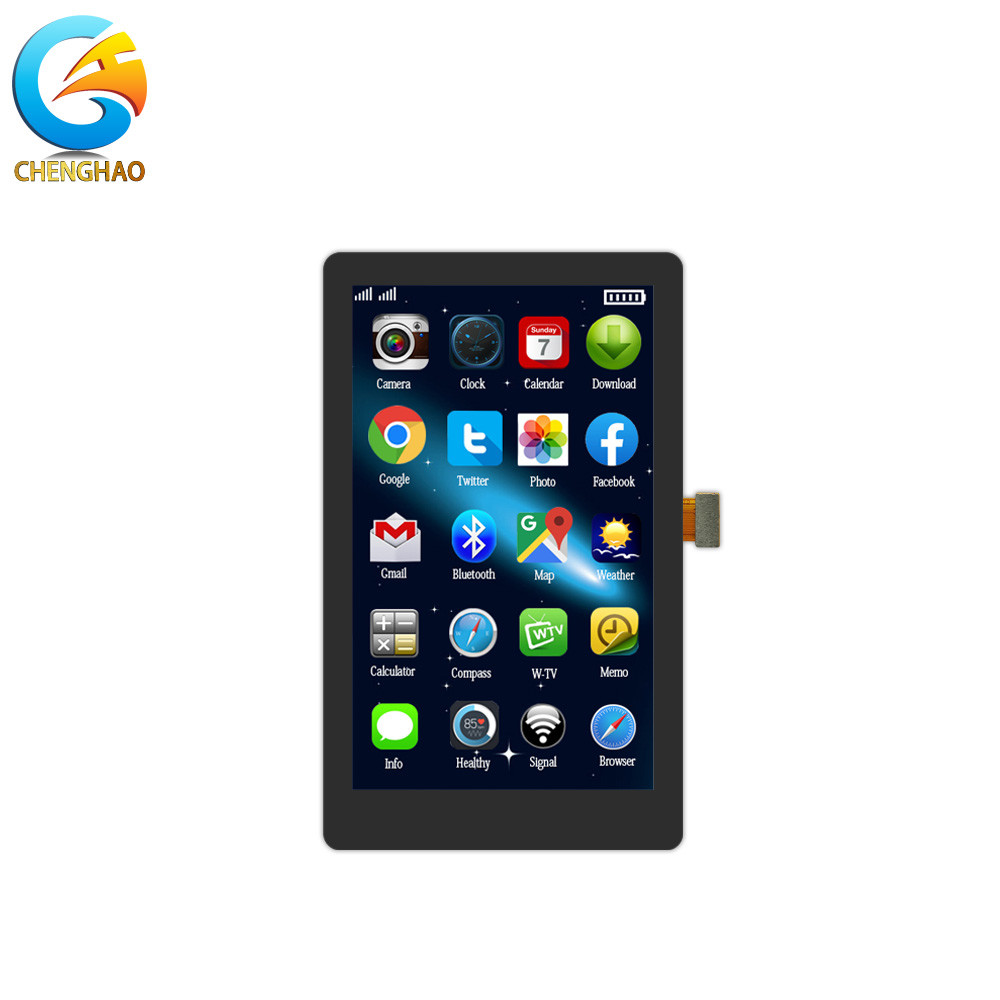

3.95 pouces ST7701S TFT Résistant touch Panel 480x800 Pixel Tft Module LCD

Description de produit

Écran tactile de haute résolution de 3,95 pouces personnalisé toute visualisation gratuite

Direction 480x800 pixels

Catégorie de produits de l'entreprise

L'affichage TFT CHENGHAO OPTOELECTRONIQUE est un fournisseur d'écran LCD de couleur professionnelle, offrant aux clients des services personnalisés pour divers écrans LCD de petite taille entre 1,1 à 10,1 pouces. Les catégories de produits que nous proposons sont les suivantes: écran d'affichage TFT de 1,1 pouce, écran d'affichage TFT de 1,14 pouce, écran d'affichage TFT de 1,44 pouce, écran d'affichage TFT de 1,47 pouce, écran d'affichage TFT de 1,5 pouce, écran d'affichage TFT de 1,54 pouce TFT, écran d'affichage TFT de 1,77 pouce TFT, écran d'affichage TFT 2,8 pouces TFT, écran d'affichage TFT, 2.31 pouce, écran TFT TFT 2,1 pouces, 2,2 pouces de pouce Écran d'affichage, écran d'affichage TFT de 2,8 pouces, écran d'affichage TFT de 3,0 pouces, écran d'affichage TFT de 3,2 pouces, écran d'affichage TFT de 3,5 pouces, écran d'affichage TFT de 3,9 pouces, écran d'affichage TFT de 3,95 pouces, écran d'affichage TFT de 3,97 pouces, écran d'affichage TFT de 4,0 pouces, écran d'affichage TFT de 5,3 pouces TFT, écran d'affichage TFT de 5,5 pouces, écran d'affichage TFT de 5,5 pouces de 5,5 pouces. Écran d'affichage TFT de 6,8 pouces, écran d'affichage TFT de 7,0 pouces, écran d'affichage TFT de 8,0 pouces, écran d'affichage TFT de 9,0 pouces, écran d'affichage TFT de 10,1 pouces.

1. Spécification du petit écran tactile LCD

2. Détail rapide du petit écran tactile LCD

(1) Remarques TFT

• Type d'affichage: 3,97 "TFT / IPS
• Direction de visualisation: tout
• LCD Drive IC: ST7701S
• Mode polariseur: transmissif / négatif
• Température de fonctionnement: -20 ° C ~ + 70 ° C
• Température de stockage: -30 ° C ~ + 80 ° C
• Tolérance non marquée: ± 0,20
• Connecteur de recommandation: AX 530124
• Exigences sur la protection de l'environnement: ROHS

(2) notes CTP

• Lens + Film ITO + FPC + adhésif:
  1. Film ito: 0,45 mm
  2. Verre d'objectif: 1,1 mm
  3. IC: GT911
• Tension de fonctionnement: 2,8 V ~ 3,3 V
• Transmittance: ≥87%
• La dureté de la couverture: 6h
• Température de fonctionnement: -20 ~ 70 ℃, ≤ 90% Rh
• Tempéré de stockage: -30 ~ 80 ℃, ≤ 90% Rh

3. Description du petit écran tactile LCD

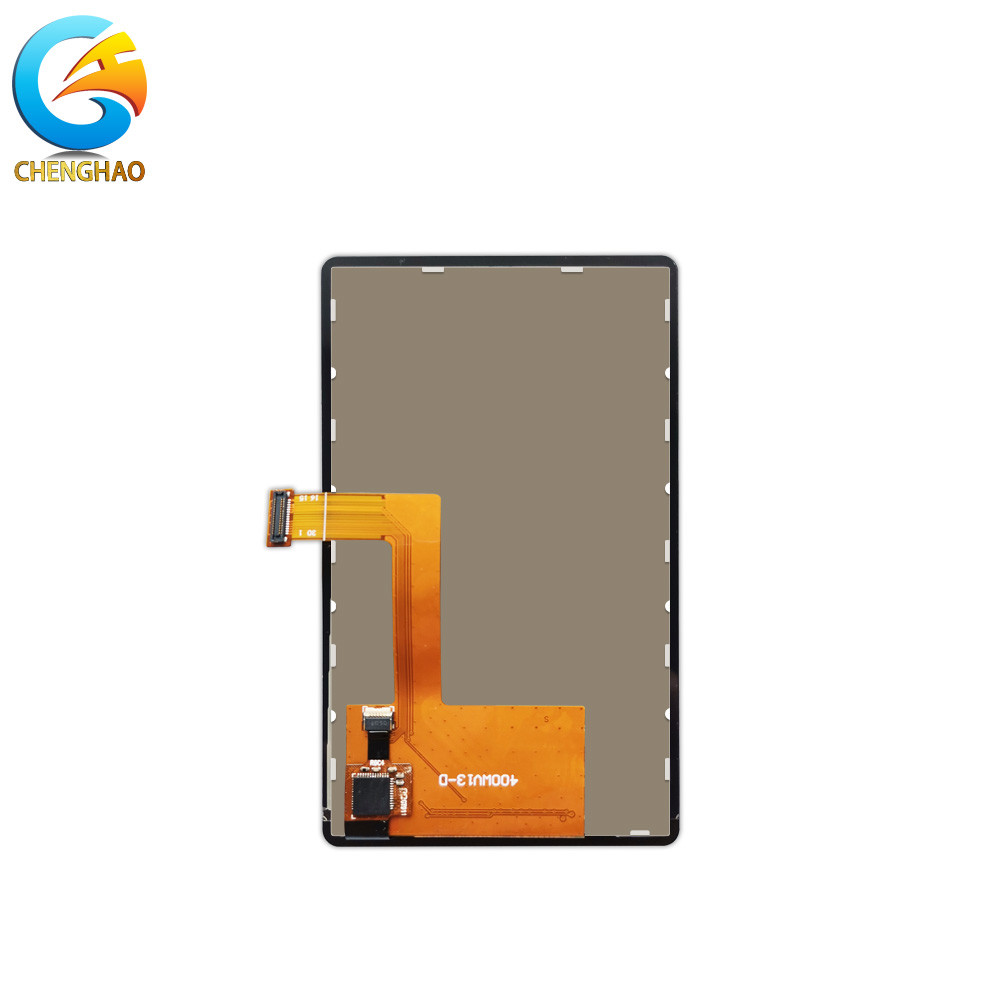

CHENGHAO Affichage du modèle CH400WV13A-CT est un affichage de cristal liquide (LCD) de la matrice active de couleur active (TFT) qui utilise le Silicon TFT amorphe comme dispositif de commutation. Ce modèle est composé d'un panneau LCD TFT, d'un IC de conduite, d'une luminosité élevée, d'un panneau tactile capacitif et d'un FPC.

Cet LCD TFT a une zone d'affichage active mesurée de 3,97 (16: 9) avec une résolution WVGA (480 horizontales par 800 pixels verticales).

Le pilote utilisé pour ce projet est le ST7701 et peut afficher une entrée RGBSignal de 16 m par une entrée RGBSIGNAL. Le conducteur est monté sur le verre et l'interconnexion via FPC, y compris les composants pour conduire le module d'affichage. Prise en charge de l'interface RVB.

De plus, le FPC peut également être personnalisé en fonction des exigences du client, telles que la modification de la structure de la lumière et de la CTP, la définition d'interface, etc.

ROHS Conformité et sans halogène.

4. Caractéristique de l'objectif du petit écran tactile LCD

• Forme: irrégulière et trou
• Couleur: Impression en soie, logo
• Matériaux en verre: verre, PMMA
• Traitements: AG, AR, AF, anti-explosion
• Épaisseur: 0. 55mm.0,7 mm1,0 mm, 1,1 mm, 1,8 mm, 2.Ar,3,0 mm, 4. 0 mm, 5. 0 mm, 6,0 mm

5. Personnalisation du petit écran tactile LCD

Chenghao OptoElectronic fournit aux clients diverses formes de services de personnalisation, y compris les services de personnalisation des modules, les services de personnalisation des emballages et les services de personnalisation des transports.

1. Personnalisation du module.

Nos services de personnalisation du module d'affichage incluent, sans s'y limiter, ce qui suit:

(1) FPC: Nous pouvons repenser la forme et la structure du FPC en fonction des besoins du projet du client afin qu'il puisse parfaitement s'adapter à l'équipement installé.

(2) Conception de rétroéclairage: nous pouvons fournir aux clients des composants de rétroéclairage avec une luminosité maximale de la luminance de 2800 CD / m2. Les clients peuvent choisir la luminosité appropriée en fonction de leurs besoins réels;

(3) Personnalisation de l'interface du module: notre module d'affichage peut définir le type d'interface en fonction des exigences du client. Les types d'interface pris en charge incluent SPI, MCU, RVB, MIPI, LVDS, HDMI, etc.;

(4) Pour les clients ayant des besoins d'interaction tactile, nous fournissons deux solutions tactiles, à savoir des solutions tactiles capacitives et des solutions tactiles résistives. Parmi eux, le cœur de la solution de toucher capacitif est de concevoir un couvercle en verre tactile qui répond à l'équipement d'application en termes d'épaisseur de verre, de dureté, de forme, etc. selon les exigences du client.

(5) Personnalisation de la fonction: nous pouvons concevoir un module d'affichage qui répond aux exigences en fonction du scénario d'application réel du client. Ces modules ont généralement un ou plusieurs points forts, tels que la lumière du soleil, un anti-glare d'écran, un angle de vision libre, une température large, une résolution élevée, une interaction humaine-ordinateur, etc.

2. Personnalisation des emballages: si le client en a besoin, nous pouvons concevoir l'emballage en fonction des exigences du client, modifiez la méthode d'emballage et utilisez la méthode de transport spécifiée par le client.

3. Personnalisation des emballages: si le client en a besoin, nous pouvons concevoir l'emballage en fonction des exigences du client, modifiez la méthode d'emballage et utilisez la méthode de transport spécifiée par le client.

6.Avantages de petit écran tactile LCD

   (1).Pourquoi choisir Chenghao?

• IS9001 certificatif, direction d'usine fournie
• Rohs conforme, plomb gratuit, atteint complliant
• Prix ​​compétitif et temps de dérive court
• Équipe professionnelle avec une riche expérience dans la conception / MFG / Contrôle de la qualité
• Small MOQ Support et réponse rapide aux clients
• Approvisionnement à long terme

(2).Service

• Garantie: un an.
• Équipe de service après-vente: Le centre de service après-vente est équipé d'une équipe de services techniques professionnels

(3). Délai de mise en œuvre

• 001 ~ 20 pcs (échantillons) immédiatement
• 021 ~ 100 pcs 1 semaine
• 101 ~ 500 PCS 1 ~ 2 semaines
• > 1000 pcsNégocier

7. Applicationde petit écran tactile LCD

8. FAQ de petit écran tactile LCD

Q: Êtes-vous ouvert àSocletraitement?
UN: OUI!
