Moniteur tactile LCD de 5 pouces 480X854 Dot All View Direction écran tactile IPS LCD

Description de produit

Moniteur tactile LCD de 5 pouces 480*854 Dot All View Direction Ips écran tactile LCD

1. Spécification du panneau LCD à écran tactile

2. Description de l'écran tactile Ips

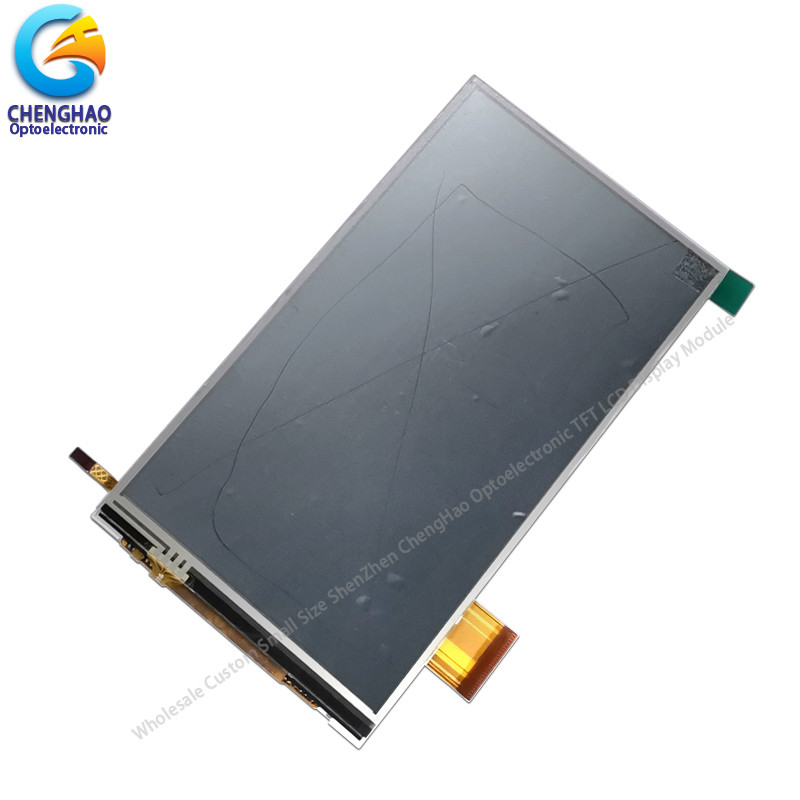

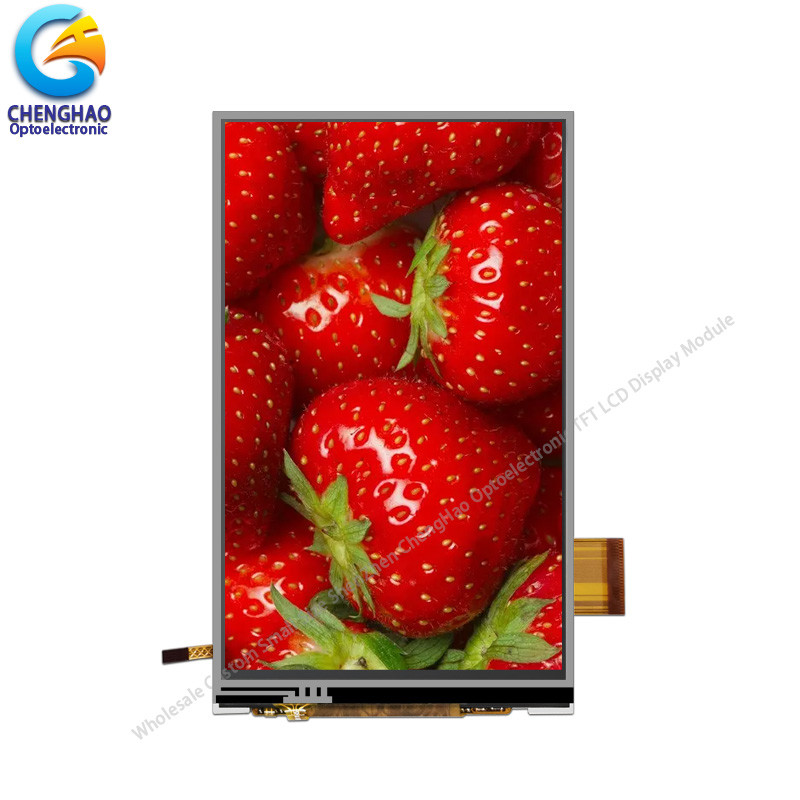

ChengHao Display modèle CH500FW11 -T est un écran à cristaux liquides (LCD) à transistor à film mince (TFT) à matrice active couleur qui utilise le TFT de silicium amorphe comme dispositif de commutation.Ce modèle est composé d'un panneau LCD TFT, un circuit intégré de conduite, un rétroéclairage, un panneau tactile résistif et un FPC.

Cet écran LCD TFT a une surface d'affichage active diagonalement mesurée de 5 pouces (écran vertical) avec une résolution de 480*854 points, 12 LED blanches sont utilisées comme source lumineuse pour l'assemblage de rétroéclairage,qui permet à la luminosité de l'écran LCD Tft d'atteindre 400 cd/m2 .

Le pilote utilisé pour ce projet est le NT35510 et peut afficher 16M couleurs par 24 bits RGB.Le pilote est monté sur le verre et l'interconnexion par FPC, y compris les composants pour le module d'affichagePrise en charge de l'interface système 8/16 bits 8080.

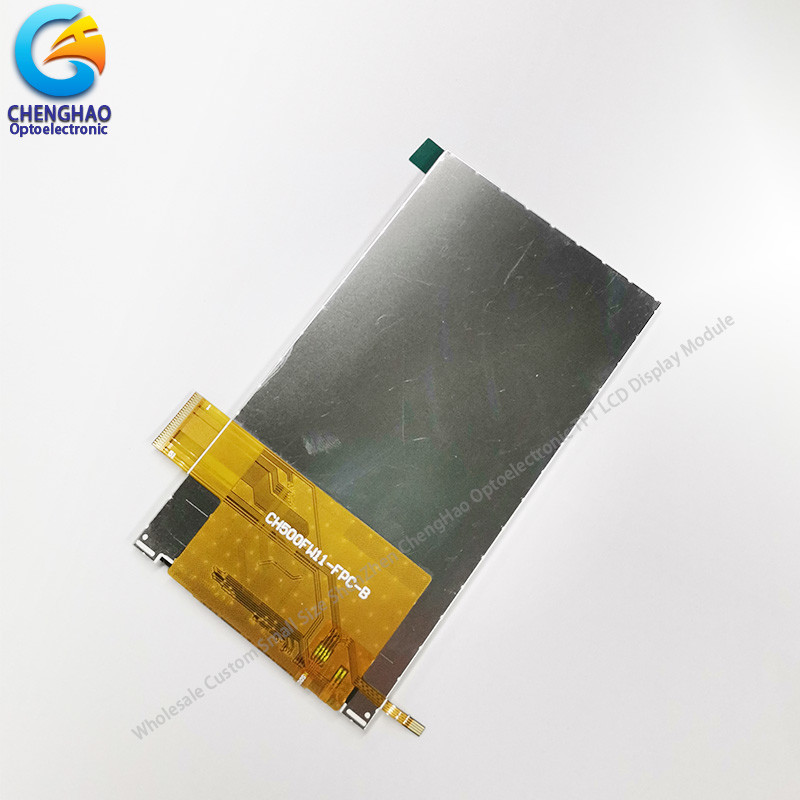

En outre, le FPC peut également être personnalisé en fonction des exigences du client, telles que la modification de la structure de rétroéclairage et de RTP, la définition de l'interface, etc.

Conformité RoHS et sans halogène.

3. Dessins du panneau d'écran LCD

Nom de l'entreprise:
(1) Type d'affichage: 5"TFT+RTP
(2) Direction de vue: tout angle de vue
(3) Disque LCD IC: NT35510
(4) Mode polariseur: IPS/ Transmission/ Normalement Blcak
(5) Température de fonctionnement: -20 à 70 °C
(6) Température de stockage: -30 à 80 °C
(7) Tolérance du démarqueur: ±0.20
(8) Protection: ROHS

4Détail rapide de l'écran tactile résistif

* Nom LCD: écran tactile LCD de 5 pouces 480 * 854 Dot All View Direction Ips
* numéro de pièce: CH500FW11-T
* Taille: 5 "

* Avec ou sans panneau tactile: Oui
* Type de panneau tactile: panneau tactile résistif
* Type d'affichage: TFT+RTP de 5,0 pouces

*Matrice de filtres couleur: bande verticale RVB
* Couleurs d'affichage: 16,7 M
* Résolution (pixels): 480*3 ((RGB) * 854
* Direction de vue: 80/80/80/80
* IC du contrôleur: NT35510
* Mode d' affichage:IPS / Transmission / Normalement noir
* Taille totale: 66,76 mm
* Surface active: 61,631 (W) * 109,653 (H) mm
* Luminosité: 400 NIt
* Contraste: 800:1
* Type d'interface: interface système 8 / 16 bits 8080

* Numéro de broche: 51
* Type de rétroéclairage: 12LED blanche

*Poids: TBD en g

* Température de fonctionnement: -20 à +70 °C

* Température de stockage: -30 à +80 °C

5Application de l'écran tactile Ips LCD

6. FAQ

Q:Méthodes de paiement?
T/T, Paypal et Western Union, etc.
Pour les échantillons: paiement à l'avance
Pour la production de masse: 50% de dépôt et 50% de solde avant expédition.

Q: Quel est le délai de livraison des produits?
R: Les échantillons en stock seront envoyés dans les 3 jours suivant le paiement.
Deux à quatre semaines pour la production en série

Q:Combien de temps dure la période de garantie?
R: Généralement, la période de garantie est d'un an.

Q:Quel est le MOQ du produit?
R: Les différents produits ont des MOQ différents, veuillez nous contacter pour obtenir des informations détaillées.

Q: Quel est votre service après-vente?
R: Si des problèmes, vous obtiendrez notre réponse dans les 24 heures. La solution sera offerte instantanément par notre équipe technique professionnelle.
