l'affichage à cristaux liquides circulaire de 300nits SPI Tft montrent le module d'affichage à cristaux liquides du cadre ouvert 40P
ContPerson : Tina Fu
Numéro de téléphone : +86 755-27806536
WhatsApp : +8615919862398
Quantité de commande min : | 1pcs | Prix : | / |
---|---|---|---|
Détails d'emballage : | Tous les produits sont emballés de la bonne manière de la maintenir sûre. Pour des petites tailles | Délai de livraison : | 7-15 jours ouvrables |
Conditions de paiement : | T/T | Capacité d'approvisionnement : | 300Kpcs/month |
Lieu d'origine: | Shenzhen, Chine | Nom de marque: | Chenghao/Oem |
---|---|---|---|
Certification: | ROHS、ISO9001、CE | Numéro de modèle: | CH240QV53B-T |
Détail Infomation |
|||
Nom de produit: | Affichage de TFT d'intense luminosité | Type d'affichage à cristaux liquides: | 2,4" TFT |
---|---|---|---|
Disposition de point: | 240 (RVB) ×320 | Rangée de filtre de couleur: | Rayure verticale de RVB |
Mode d'affichage: | TN/transmission/normalement blanc | Direction de visionnement: | 06 heures |
Direction de Gray Scale Inversion: | 12 heure | Conducteur Ic: | ST7789V |
Surligner: | Affichage de TFT d'intense luminosité de RVB,affichage à hauteur de TFT d'éclat de 2,4 pouces |
Description de produit

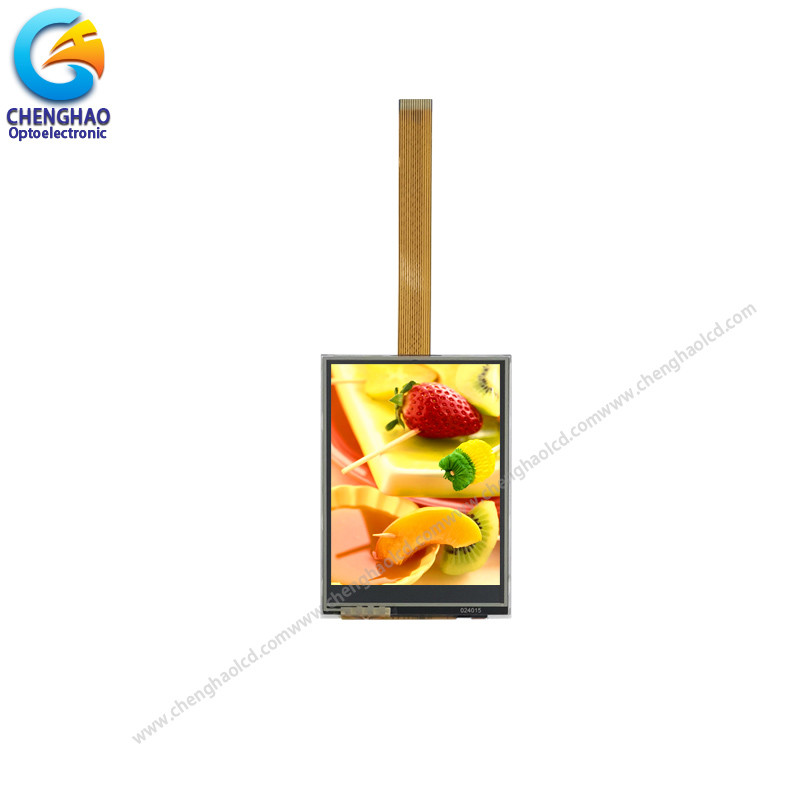

Intense écran tactile d'affichage à cristaux liquides de pouce 240x320 de l'affichage 2,4 de TFT de luminosité petit
1. Spécifications
ARTICLE | VALEURS STANDARD | UNITÉS |
Type d'affichage à cristaux liquides | 2,4 pouces TFT+RTP | -- |
Disposition de point | 240x320 | points |
Conducteur IC | ST7789 | -- |
Taille de module | 42,72 (W)×60.26 (H)×3.35 (T) | millimètre |
Secteur actif | 36,72 (W)×48.96 (H) | millimètre |
Pas de masque | 0,153 (W)×0.153 (h) | millimètre |
Température de fonctionnement | - 20 | + 70 | ℃ |
Température de stockage | - 30 | + 80 | ℃ |
Lumière arrière | LED blanche | -- |
Poids | TBD | g |
2. Description

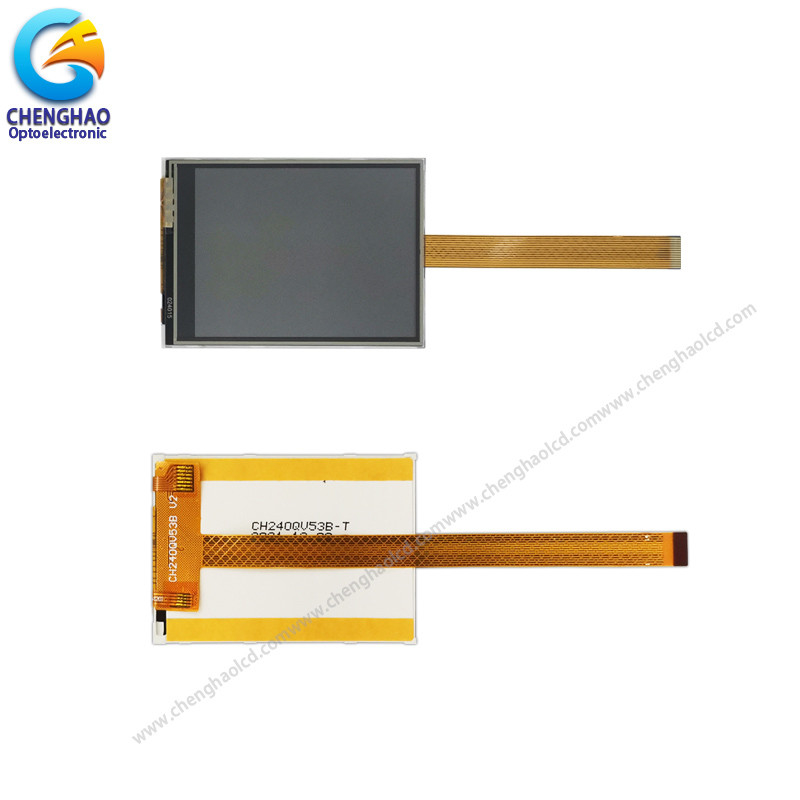

Le modèle CH240QV53B-T d'affichage de ChengHao est un affichage à cristaux liquides actif de TFT de matrice de couleur (TFT) (affichage à cristaux liquides) qui emploie le silicium amorphe TFT comme dispositif de changement. Ce modèle se compose d'écran tactile, de panneau de TFT LCD, d'IC moteur, de contre-jour et de FPC.
Ce TFT LCD a 2,8 pouces (d'écran vertical) a diagonalement mesuré la zone d'exposition active avec la résolution 240*320 (RVB).
Cet écran tactile est un écran tactile résistif qui emploie une interface d'usb et soutient le retrait ou le remplacement avec un écran tactile capacitif.
Le conducteur a employé pour ce projet est le ST7789V et peut montrer les couleurs 262K/65K par l'entrée de signal de R.G.B. Le conducteur est monté sur le verre et l'interconnexion par l'intermédiaire de FPC comprenant des composants pour conduire le module d'affichage. Ligne 8 interface de soutien 4 de SPI de bit.
En outre, FPC peut également être adapté aux besoins du client selon les besoins des clients, tels que le contre-jour de modification et la structure de FPC, la définition d'interface, etc.
Conformité et halogène de RoHS libres.
3. Dessin
4. Détail rapide
Type d'affichage à cristaux liquides : 2,4" TFT
Disposition de point : 240 (RVB) points ×320
Rangée de filtre de couleur : Rayure verticale de RVB
Mode d'affichage : TN/transmission/normalement blanc
Direction de visionnement : 6 heures
Gray Scale Inversion Direction : 12 heures
Conducteur IC : ST7789V
Taille de module : 42,72 (W)×60.26 (H)×3.35 (T) millimètre
Secteur actif : 36,72 (W)×48.96 (H) millimètre
Pas de masque : 0,153 (W)×0.153 (h) millimètre
Interface : 4 line_8bit SPI
Température de fonctionnement : -20 | ℃ +70
Température de stockage : -30 | ℃ +80
Lumière arrière : 6 LED blanche en parallèle
Poids : TBD g
5. Application
6. FAQ
Q1 : Acceptez-vous des affichages et des écrans tactiles de personnalisation ?
: Sûre, vous peut la personnalisation le FPC, contre-jour et l'écran tactile.
Q2 : Quel type d'interface est votre écran de visualisation ?
: De petite taille des affichages soutenez généralement SPI, MCU, RVB, MIPI. les affichages que moyens soutiennent généralement LVDS, MIPI, caractéristiques d'EDP.Different emploient différentes interfaces.
Q3 : Faites vous avez utilisé l'écran tactile capacitif ou l'écran tactile résistif.
: Nous avons l'écran tactile capacitif et l'écran tactile résistif.
Q4 : Quelle est votre politique d'échantillon ?
: S'il y a courant, vous pouvez prélever à tout moment, s'il n'y a aucune provision, il prendrez un certain temps, et puis attendrez les matériaux pour revenir pour prélever. Mais le client doit payer les honoraires témoin et les honoraires exprès.
Q5 : De quelle longueur votre délai d'exécution est-il pour la production en série ?
: Cela prend environ 20 - 45 jours ouvrables pour la production en série, selon le modèle et la quantité d'ordre.
Q6 : Comment assurer la livraison stable à long terme ?
: D'abord, nous recommanderons les produits qui peuvent être livrés pendant longtemps aux clients, et en second lieu, nous aurons un grand nombre d'actions à l'avance pendant longtemps.
Q7 : Quel est votre mode de paiement pour la production en série ?
: Généralement, après réception du dépôt 50%-100% des clients, ils commencent à préparer des matériaux. La livraison est environ 5 jours ouvrables après l'acquit du paiement final.
