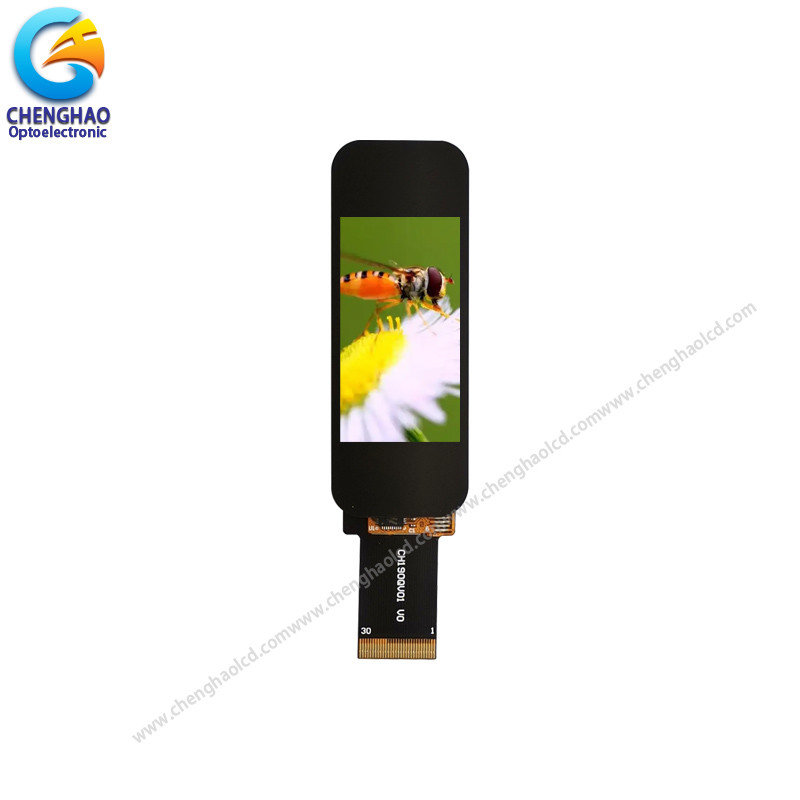

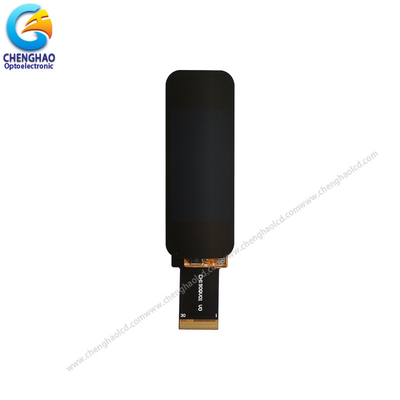

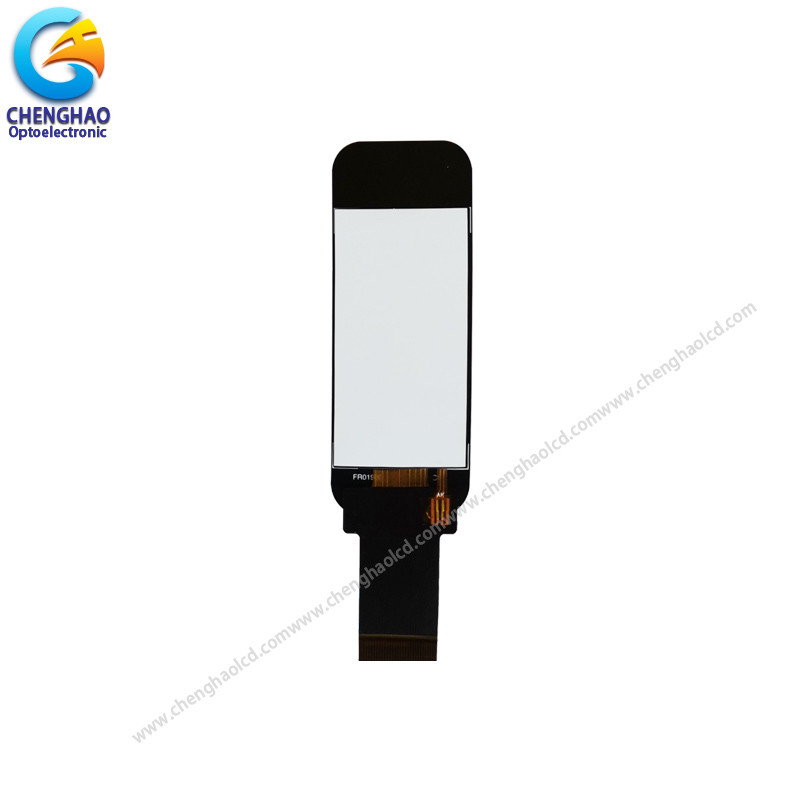

1.9 pouces petit écran LCD tactile 30 épingles MCU 170 * 320 IPS affichage TFT

Description de produit

1.9 pouces petit écran LCD tactile à 30 broches Mcu 170*320 IPS Tft

1. Spécification

2- Décrit.

Le modèle d'affichage ChengHao CH190QV01A-CT est un écran à cristaux liquides (LCD) à transistor à film mince (TFT) à matrice active couleur qui utilise un TFT en silicium amorphe comme dispositif de commutation.Ce modèle est composé d'un panneau LCD TFT, un panneau tactile, un circuit intégré de conduite, un rétroéclairage et un FPC.
Cet écran LCD TFT a une surface d'affichage active mesurée en diagonale de 1,9 pouce (écran vertical) avec une résolution de 170*320.
Le pilote utilisé pour ce projet est le ST7789 et peut afficher des couleurs 262K/65K par entrée de signal RGB.Le pilote est monté sur le verre et l'interconnexion par FPC, y compris les composants pour le module d'affichagePrise en charge de l'interface SPI.
En outre, le FPC peut également être personnalisé en fonction des exigences du client, telles que la modification de la rétroéclairage et de la structure du FPC, la définition de l'interface, etc.
Conformité RoHS et sans halogène.

3- Des dessins.

Nom de l'entreprise:
(1) Type d'affichage: TFT + CTP de 1,9 pouce
2) Direction de vue: pleine
(3) Disque dur à écran: ***
(4) Mode de polarisation: ****
(5) Température de stockage: -30 à 80 °C
(6) Tolérance du démarqueur: ±0.20
(7) Protection: ROHS


4Un petit détail.

Numéro de la MTC: CH190QV01A-CT
Résolution: 170*320
Le point de vue:
Dimension du contour: 26,8*72,0*2,28 mm
Zone active: 22,7*42,72 mm
L'angle de vue est de: R/L/U/D 80/80/80/80 (Deg)
Interface électrique TFT: SPI/MCU
IC du pilote TFT: ***
Ratio de contraste: 800
Type de rétroéclairage: LED
Temps de réponse:
Mode d'affichage : IPS, normalement noir, émetteur
Température de fonctionnement: -20-70 °C
Température de stockage: -30 à 80 °C
Couleurs d'affichage: 262K/65K
Durée de vie de la rétroéclairage: 20 000 heures (min.)
Type de panneau tactile:CTP

5. Application

6Notre service

1.Nous fournissons un service de garantie après-vente d'un an à tous les clients qui achètent nos produits.
2Pour tout problème technique rencontré par les clients dans le processus de test ou d'utilisation de nos produits,notre équipe technique fournira aux clients des services de support technique en ligne à distance à tout moment.
3Nous sommes un fournisseur de type usine avec certification ISO. Nos produits en vente ont subi une inspection et des tests de qualité stricts avant expédition, et ont également passé la certification CE / ROHS.
4Nous avons une équipe de service après-vente professionnelle, qui peut fournir une garantie solide et des services techniques logistiques pour vos commandes.

5Remplacement dans les 30 jours suivant l'expédition des produits de notre part en raison de problèmes de produits.

6Nous avons une longue coopération avec de nombreuses compagnies maritimes et notre volume d'exportation est important. Les compagnies maritimes peuvent nous offrir de bonnes réductions.
