Interface capacitive des lentes 800x480 SPI de l'affichage d'écran tactile 7 de pouce médical 400

Description de produit

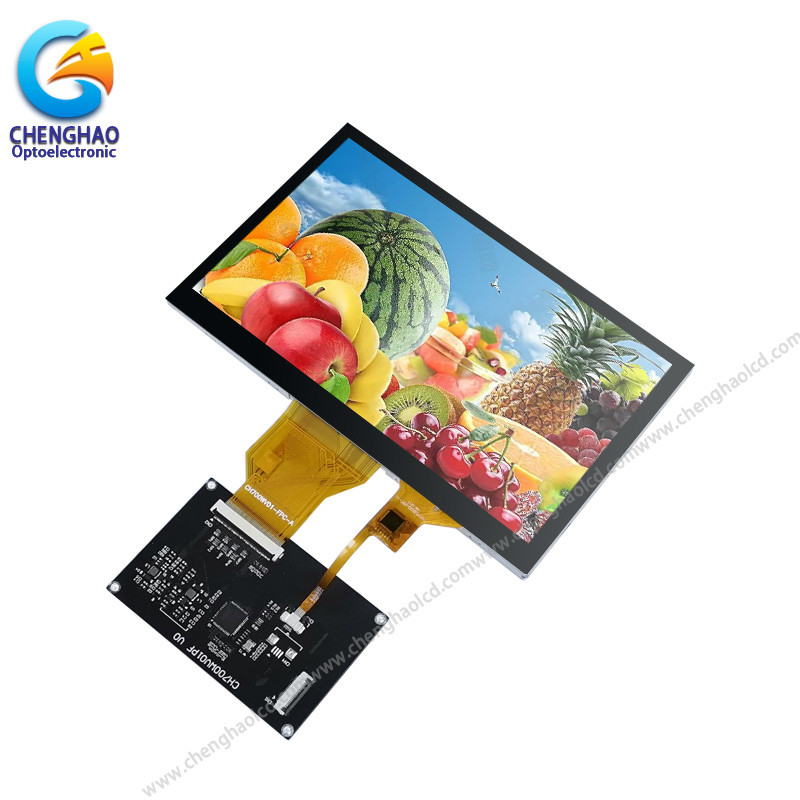

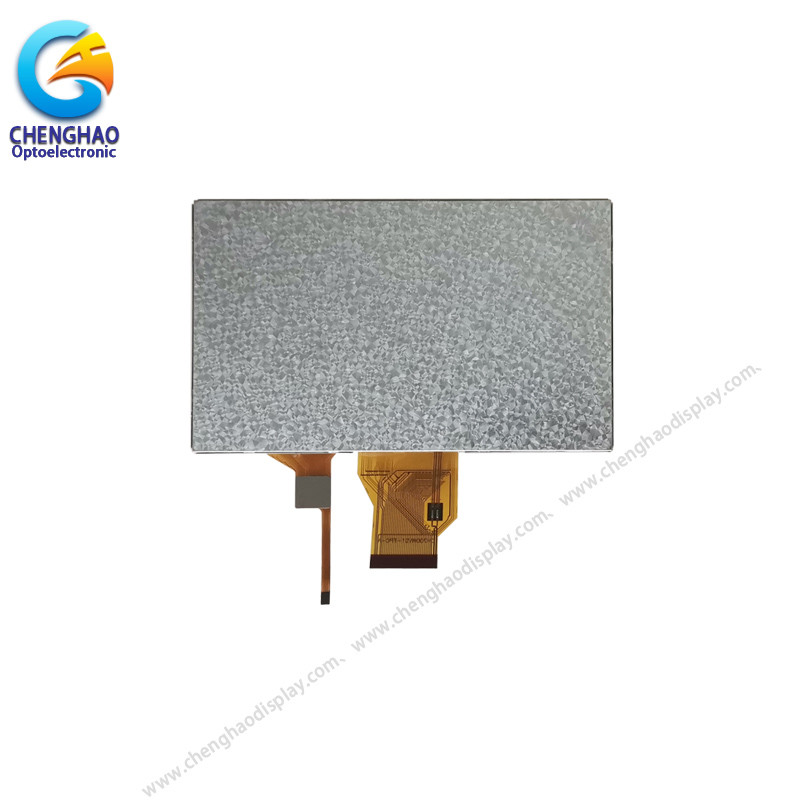

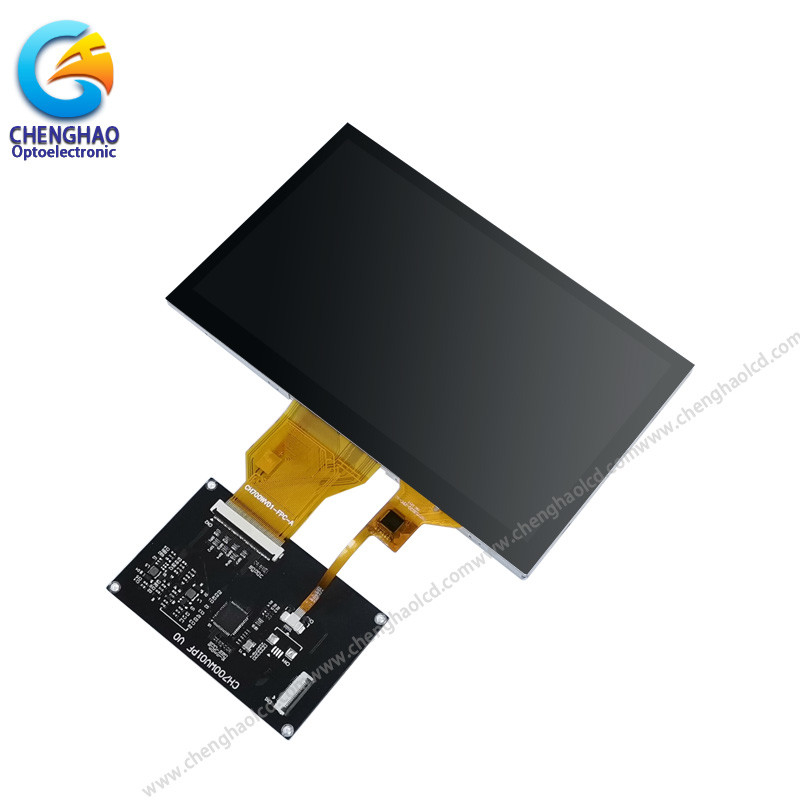

Écran tactile médical de 7 pouces avec écran tactile capacitif 400 Nits Interface SPI 800*480

1. Spécification

2- Décrit.

Le modèle d'affichage ChengHao CH700WV01G-CTE-PF est un écran à cristaux liquides (LCD) à transistor à film mince (TFT) à matrice active couleur qui utilise un TFT en silicium amorphe comme dispositif de commutation.Ce modèle est composé d'un écran tactile capacitif., un panneau LCD TFT, un circuit intégré de conduite, un rétroéclairage et un FPC.
Il y a une zone d'affichage active diagonalement mesurée de 7,0 pouces (écran horizontal) de ce panneau LCD tft, la résolution est de 800*3 ((RGB) *480 points, et le meilleur angle de vision est de 12 heures.
Le pilote utilisé pour ce projet peut afficher des couleurs 16M par entrée de signal RGB. Le pilote est monté sur le verre et l'interconnexion via FPC, y compris les composants pour entraîner le module d'affichage.Prise en charge de l'interface SPI.
En outre, le FPC peut également être personnalisé en fonction des exigences du client, telles que la modification de la rétroéclairage et de la structure du FPC, la définition de l'interface, etc.
Conformité RoHS et sans halogène.

3- Des dessins.

Nom de l'entreprise:
(1) Type d'affichage: 7"TFT+CTP

(2) Direction de la vue: 12 heures
(3) Disque dur à écran: ***
(4) Mode de polarisation: ***
(5) Température de fonctionnement: -20 à 70 °C
(6) Température de stockage: -30 à 80 °C
(7) Tolérance du démarqueur: ±0.20
(8) Protection: ROHS

4Un petit détail.

* N° de modèle. Le numéro de téléphone est le numéro de téléphone de l'autorité compétente.
* Type de module: 7 pouces TFT+CTP
* Forme de l'écran: écran horizontal
* Mode d'affichage:TN/ Transmissif/ normalement blanc
* Nombre de points: 800*480
* Taille du module:165.6*100.6*9 mm
* Zone active TFT:154.08 par 85.92
* Interface TFT: SPI
* Couleur: 16,7M
* Contraste: 500
* Direction de la vue: 12 heures
* Le circuit de commande LCD: ***
* Mode polariseur: transmissif/ normalement blanc
* Temps de fonctionnement: -20°C à +70°C
* Temps de stockage: -30°C à +80°C
* Tolérance de démarcation: ±0.20
* Exigences relatives à la protection de l'environnement: RoHS
Nouveau
* Nombre de FPC: 50 pin
* Rétroviseur Type:LED blanc
* Durée de vie: 200000 heures
* Diagramme du circuit BL:
* Luminosité: 400 cd/m2
* Panneau tactile Type:panneau tactile capacitif
* Interface du panneau tactile: i2c
* IC du panneau tactile: ******

5. Application

6. FAQ

Q1: Acceptez-vous des écrans tactiles et des écrans personnalisés?
R: Bien sûr, vous pouvez personnaliser le FPC, le rétroéclairage et l'écran tactile.

Q2: Quel type d'interface est votre écran d'affichage?
R: Les écrans de petite taille prennent généralement en charge SPI,MCU,RGB,MIPI. Les écrans de taille moyenne prennent généralement en charge LVDS,MIPI,EDP. Différentes spécifications utilisent différentes interfaces.

Q3: Avez-vous utilisé un écran tactile capacitif ou un écran tactile résistif?
R: Nous avons un écran tactile capacitif et un écran tactile résistif.

Q4: Quelle est votre politique d'échantillonnage?
R: S'il y a des stocks, vous pouvez prendre des échantillons à tout moment, s'il n'y a pas de stock, cela prendra un certain temps, puis attendez que les matériaux reviennent pour les échantillons.Mais le client doit payer les frais d'échantillon et les frais express.

Q5: Combien de temps est votre délai pour la production de masse?
R: Il faut environ 20 à 45 jours ouvrables pour la production en série, en fonction du modèle et de la quantité de commande.

Q6: Comment assurer une livraison stable à long terme?
R: Premièrement, nous recommanderons des produits qui peuvent être livrés pendant longtemps aux clients, et deuxièmement, nous aurons un grand nombre de stocks à l'avance pendant longtemps.
