10.1 pouces IPS Écran LCD MIPI Écran tactile Écran tactile 31 broches 1280x800 Mode d'affichage IPS /transmissif/ Normalement noir

Description du produit:

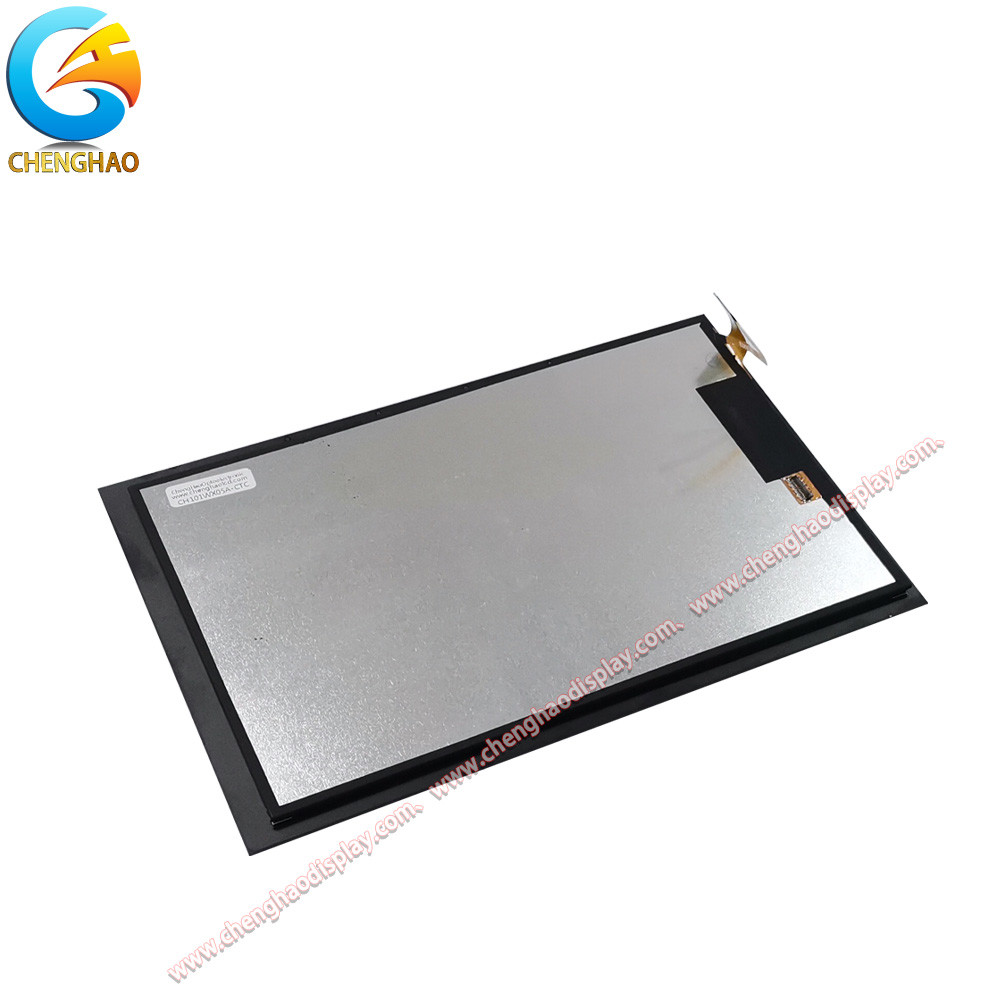

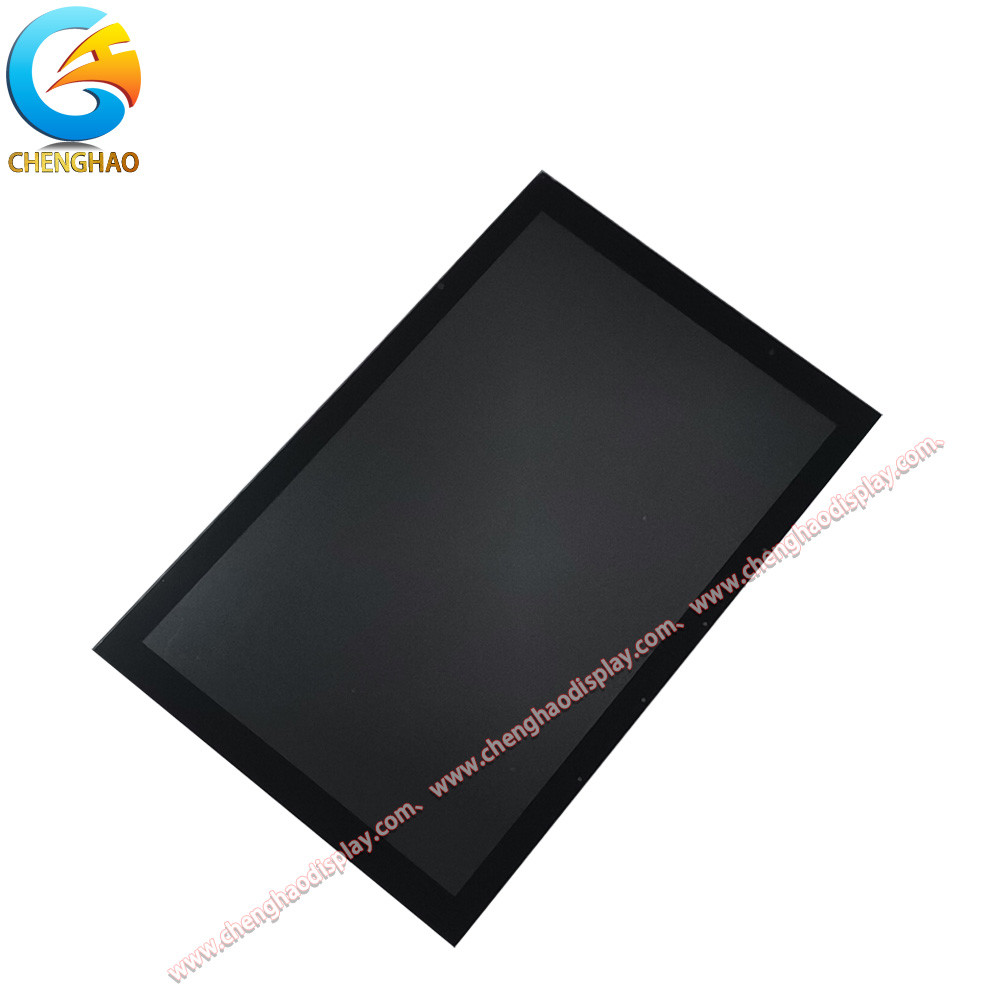

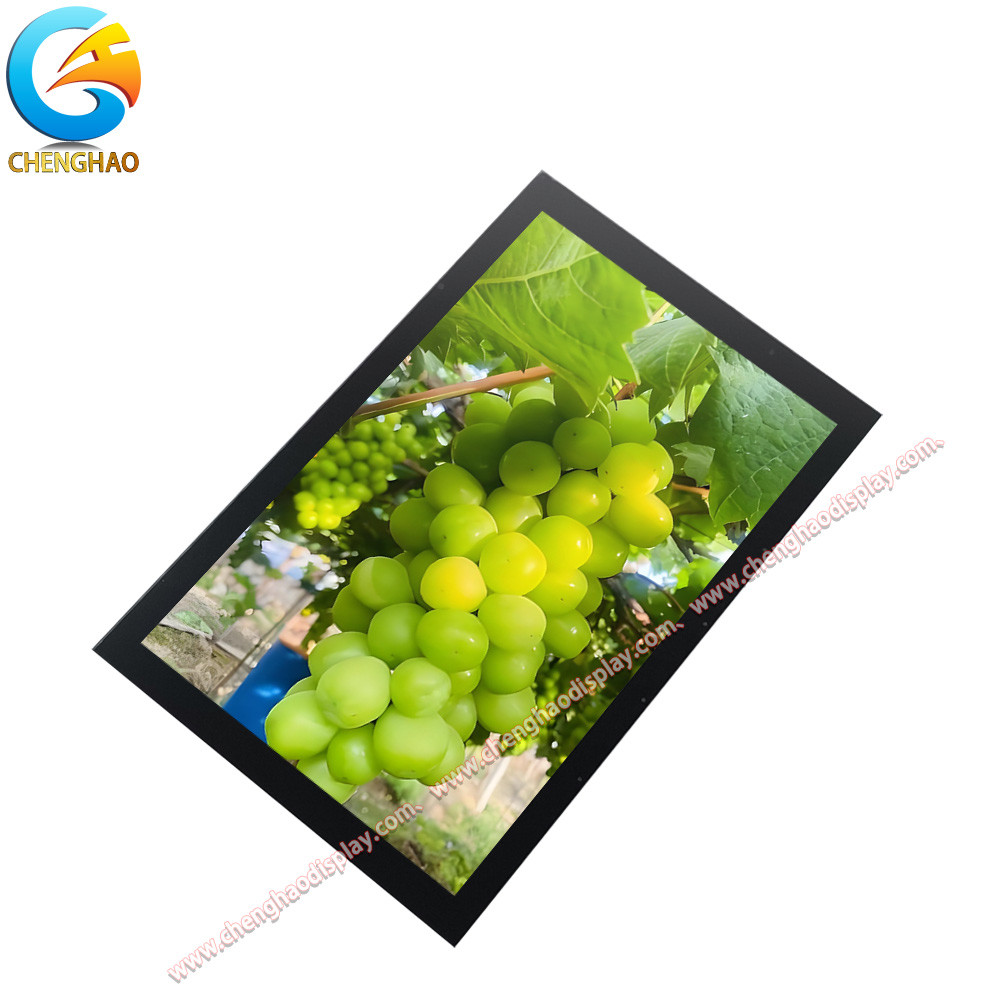

CH101WX05A-CTC est un module LCD TFT couleur vertical de 10,1 pouces conçu pour des besoins d'affichage diversifiés.Sa résolution de 800 × 1280 avec la technologie IPS grand angle de vision (80/80/80/80) assure une couleur précise et grand angle de visionLa luminosité typique de 300 cd/m2 permet une affichage claire dans les environnements intérieurs,combiné avec les modes d'affichage transmissif et normalement noirLa conception de l'interface MIPI prend en charge la transmission de données à grande vitesse et le fonctionnement à faible consommation,adaptation aux besoins d'efficacité des appareils intelligents modernesLe connecteur utilise le FH26-31S-0.3SHW pour assurer la stabilité de la connexion.

Ce module d'écran tactile utilise un écran tactile capacitif G+G et est équipé d'une puce tactile GT911 pour supporter un fonctionnement multi-touch précis et sensible.8V à 3.3V, une faible consommation d'énergie et une compatibilité élevée sont garanties.qui est à la fois léger et durableLa dureté de 6H de la surface de l'écran tactile peut résister aux rayures quotidiennes.
		En termes d'adaptabilité environnementale, le CH101WX05A-CTC peut fonctionner de manière stable dans une large plage de températures allant de -20°C à 70°C, et la plage de température de stockage est étendue de -30°C à 80°C,qui convient à des environnements difficiles tels que l'extérieur et l'industrieEn outre, le module est conforme aux normes de protection de l'environnement RoHS et a une conception structurelle compacte.systèmes d'information du véhicule, des panneaux de commande industriels et d'autres équipements, offrant aux utilisateurs des solutions d'affichage et d'interaction fiables.

Caractéristiques:

10affichage IPS à écran vertical de 0,1 pouce:adopte la technologie IPS haute résolution 800×1280 avec un grand angle de vision 80/80/80/80, assurant une couleur précise et des angles de vision constants,adapté à la collaboration de plusieurs personnes ou à des scénarios d'exploitation complexes.

300 cd/m2 de luminosité et mode d'économie d'énergie:une luminosité typique de 300 cd/m2, combinée à des modes d'affichage transmissifs et normalement noirs,offre une vision claire dans les environnements intérieurs tout en réduisant la consommation d'énergie et en améliorant l'efficacité énergétique.

Écran tactile capacitif G+G:adopte une structure composite de lentilles en verre de 2,0 mm et de verre ITO de 0,55 mm, avec une épaisseur totale de seulement 5,85 ± 0,3 mm, une dureté de surface de 6H, une forte résistance aux rayures,supporte un fonctionnement multi-touch précis, et est équipé d'une puce GT911 pour assurer une réponse sensible.

Interface MIPI haute vitesse et connexion stable:Équipé d'une interface MIPI-DSI, il prend en charge la transmission de données à grande vitesse et à faible consommation, et est équipé d'un connecteur FH26-31S-0.3SHW pour assurer la stabilité et la fiabilité de la transmission du signal.

Adaptabilité à une large plage de températures:Il peut fonctionner de manière stable dans une large plage de températures allant de -20°C à 70°C et la plage de température de stockage est étendue à -30°C à 80°C,qui peut répondre aux exigences d'utilisation des environnements à haute différence de température tels que l'extérieur et l'industrie.

Compatibilité haute transmission et haute tension:Transmittance optique ≥ 80%, l'image est transparente et naturelle; le panneau tactile prend en charge une entrée de tension large de 2,8 V à 3,3 V, une forte compatibilité et s'adapte à une variété de solutions d'alimentation des équipements.

Conception structurelle légère et compacte:L'épaisseur totale est de seulement 5,85 mm, et la conception légère est facile à intégrer dans les appareils portables ou les scénarios d'application limités en espace,qui améliore la souplesse de la conception des équipements.

Protection de l'environnement et certification de fiabilitéIl est conforme aux normes de protection de l'environnement RoHS pour assurer la sécurité des matériaux; après des tests environnementaux stricts,il garantit une stabilité à long terme et convient aux domaines industriel et médical nécessitant une fiabilité élevée.

Paramètres techniques:

Applications:

(1) Système d'infodivertissement embarqué
Dans le scénario embarqué, l'écran vertical du CH101WX05A-CTC s'adapte à la disposition de la console centrale embarquée, ce qui facilite l'affichage de la navigation par le conducteur.musique et autres informationsLe grand angle de vision IPS réduit les interférences réfléchissantes et assure la visibilité sous différents angles de conduite.la transmission à grande vitesse de l'interface MIPI prend en charge le chargement en temps réel des données de trafic, et les performances à haute température de -20°C à 70°C peuvent faire face à une exposition à haute température ou à un environnement à basse température dans la voiture, améliorant la fiabilité du système embarqué.

(2) Publicité commerciale et affichage numérique
Dans les centres commerciaux, les restaurants et autres lieux, la haute résolution et l'expression des couleurs du module peuvent afficher de manière vivante le contenu publicitaire.La conception verticale de l'écran est adaptée à la lecture de longues bandes de publicités ou d'informations dynamiques, et la luminosité de 300 cd/m2 est claire et accrocheuse sous éclairage intérieur.et les caractéristiques de faible consommation d'énergie de l'interface MIPI réduisent les coûts d'exploitation et conviennent à une lecture à long terme.

(3) Équipement de diagnostic médical portable
Dans le domaine médical, le CH101WX05A-CTC peut être utilisé dans des équipements d'échographie portables ou des terminaux de diagnostic mobiles.L'écran vertical permet aux médecins de visualiser facilement des images ou des graphiques de données., et l'angle de vision large IPS assure la cohérence de l'image lors de consultations à plusieurs.et la large plage de température convient à des scénarios avec de grandes différences de température, tels que le stockage au froid dans les hôpitaux ou le diagnostic et le traitement en plein air., ce qui améliore la souplesse des équipements médicaux.

(4) Terminal de l'Internet industriel des objets (IIoT)
Dans les environnements industriels, ce module peut être utilisé comme écran de surveillance de l'appareil ou comme interface d'interaction homme-ordinateur.La conception verticale de l'écran convient à l'affichage de plusieurs ensembles de données en temps réel (tels que l'état de la ligne de production), les paramètres des capteurs), et l'angle de vision large IPS permet aux opérateurs de lire rapidement les informations sous différents angles.Les performances à haute température et les capacités anti-interférences (certifiées RoHS) assurent le fonctionnement stable de l'équipement à haute températureL'interface MIPI permet une communication efficace avec les contrôleurs industriels.

Grâce aux différents scénarios d'application mentionnés ci-dessus, le CH101WX05A-CTC fournit des solutions fiables d'affichage et d'interaction pour différentes industries grâce à ses avantages de performance et à sa capacité d'adaptation.

Assistance et services:

Le module d'affichage CH101WX05A-CTC excelle non seulement en termes de spécifications techniques, mais fournit également un support et des services complets pour garantir aux clients la meilleure expérience pendant leur utilisation.Nous nous engageons à fournir aux clients des services efficaces et professionnelsLes principaux contenus de soutien que nous fournissons sont les suivants:

(1) Consultation technique: notre équipe technique est toujours prête à fournir aux clients des services de consultation technique professionnels.Guide d'installation ou application fonctionnelle, les clients peuvent nous contacter par e-mail ou par téléphone pour obtenir des réponses et des suggestions en temps opportun.

(2) Service de personnalisation: le module CH101WX05A-CTC prend en charge une variété d'options de personnalisation, y compris la forme du module, la luminosité du rétroéclairage et le type d'interface.Nos ingénieurs travailleront en étroite collaboration avec les clients pour s'assurer que la solution personnalisée répond aux exigences spécifiques de l'application, améliorant ainsi l'applicabilité et les performances du produit [1].
Garantie et service après-vente: nous fournissons un service de garantie d'un an pour le CH101WX05A-CTC afin d'assurer la fiabilité du produit en cas d'utilisation normale.Si des problèmes de qualité surviennent pendant la période de garantie, nous fournirons des services de réparation ou de remplacement gratuits afin de garantir la protection des droits et intérêts des clients [2].

(3) Support par échantillonnage: afin d'aider les clients à évaluer avant de prendre une décision d'achat, nous fournissons des services d'échantillonnage de demande.Les clients peuvent demander des échantillons à tester pour confirmer si le produit répond à leurs besoins.

(4) Commentaires et améliorations: nous accordons de l'importance aux commentaires des clients et recueillons régulièrement l'expérience et les suggestions des utilisateurs pour améliorer continuellement nos produits et services.et nous optimiserons continuellement les performances des produits et la qualité des services basés sur les commentaires.

Grâce au support et aux services susmentionnés, le CH101WX05A-CTC est non seulement une solution d'affichage haute performance, mais aussi un partenaire fiable pour les clients dans diverses applications.Nous sommes impatients de travailler avec nos clients pour promouvoir conjointement le progrès technologique et l'innovation.

FAQ:

Q: La luminosité de 300 cd/m2 convient-elle à une utilisation en extérieur?
R: La luminosité typique de 300 cd/m2 est conçue principalement pour les environnements intérieurs, tels que les salles de conférence, les centres commerciaux ou les consoles de centre-auto.il est recommandé d'utiliser un parasol ou de choisir une version personnalisée avec une luminosité plus élevée (il est nécessaire de contacter le support technique pour confirmation).

Q: La dureté de 6H de l'écran tactile G+G résiste-t-elle aux rayures quotidiennes?
R: La dureté 6H résiste efficacement aux rayures et à l'usure générales et convient à la plupart des environnements commerciaux ou industriels.la durée de vie de l'écran tactile peut atteindre plus de 5 millions d'opérations tactiles, et la durée de vie spécifique est affectée par la fréquence d'utilisation et l'environnement.

Q: La large plage de température du produit (de 20°C à 70°C) nécessite-t-elle des mesures de protection supplémentaires?
R: Cette conception à haute température peut s'adapter à des environnements de température extrême conventionnels, tels que les équipements montés sur les voitures et en extérieur, sans protection supplémentaire.Si vous avez besoin de l' utiliser dans des conditions plus sévères (comme sous -40°C), vous pouvez contacter l'équipe technique pour personnaliser une version résistante au froid.

Q: Quelle est la durée de la garantie du produit? Dans quels cas peut-il être réparé gratuitement pendant la période de garantie?
A: CH101WX05A-CTC fournit un service de garantie de 12 mois. Pendant la période de garantie, les dommages non causés par l'homme (tels que les défauts de matériaux, les problèmes de fabrication) peuvent être réparés ou remplacés gratuitement;les défaillances causées par des dommages causés par l'homme ou par des cas de force majeure seront facturées à des frais de réparation raisonnables.

Q: Combien de temps est le temps de réponse du service après-vente?
R: Nous promettons de répondre dans les 24 heures après réception des commentaires des clients et de fournir des solutions dans les 48 heures.L'équipe de support technique peut aider les clients à résoudre des problèmes tels que l'intégration des produits et le débogage des paramètres, et fournir une orientation à distance ou un soutien sur place (selon les besoins du projet).

Q: Les documents techniques du produit et les pilotes sont-ils fournis?
R: Oui, nous fournirons des documents techniques détaillés avec le produit, y compris les spécifications, les définitions d'interface, les dessins de dimensions mécaniques, etc.

Q: Les paramètres de l'écran (tels que la luminosité, le type d'interface) peuvent-ils être personnalisés en fonction des besoins du client?
R: Des services personnalisés sont pris en charge. Par exemple, la luminosité peut être ajustée à un niveau plus élevé (nécessaire pour confirmer la faisabilité),ou le type d'interface peut être modifié en fonction de la demande (comme passer de MIPI à RVB)Le plan de personnalisation spécifique doit être communiqué à l'équipe technique, et nous évaluerons et fournirons la meilleure solution.

Q: L'emballage de transport du produit est-il à l'épreuve des chocs?
R: Nous utilisons un emballage à l'épreuve des chocs professionnel, la couche intérieure utilise de la mousse ou un coussin d'air pour protéger l'écran,et la couche extérieure est constituée d'un carton renforcé afin de s'assurer qu'il n'est pas endommagé par vibration ou collision pendant le transport.

Q: Le CH101WX05A-CTC est-il conforme aux normes de protection de l'environnement?
R: Oui, le produit est entièrement conforme aux normes de protection de l'environnement RoHS, et tous les matériaux ont passé le test de substances dangereuses pour assurer la sécurité verte.notre processus de production suit strictement le système de gestion de la qualité ISO 9001 pour assurer la qualité et la conformité des produits.
