Écran tactile résistif capacitif haute sensibilité 10,1 pouces Panneau d'affichage IPS LCD couleur complète

Description du produit:

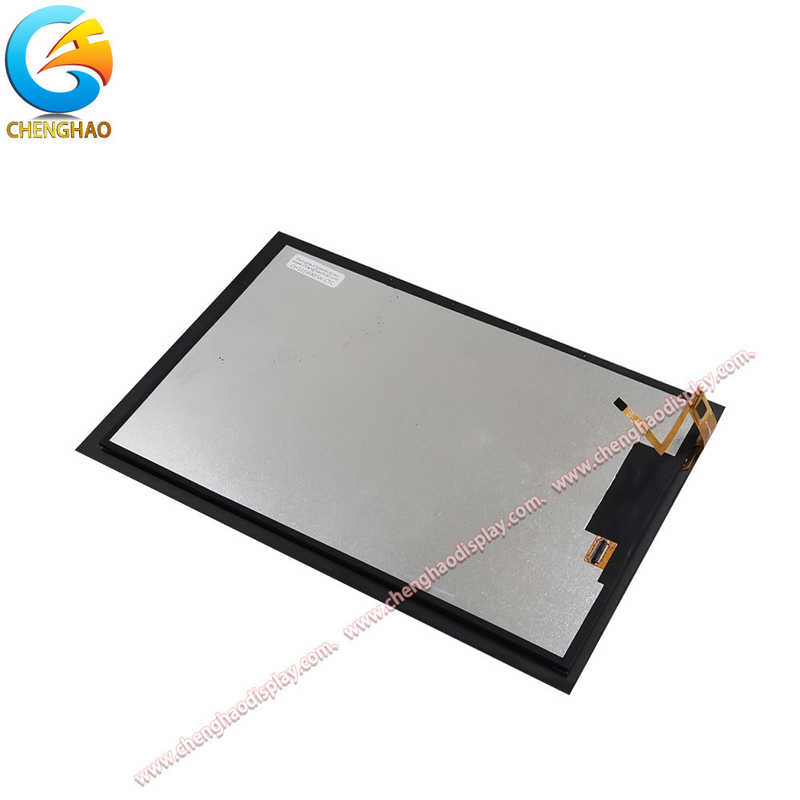

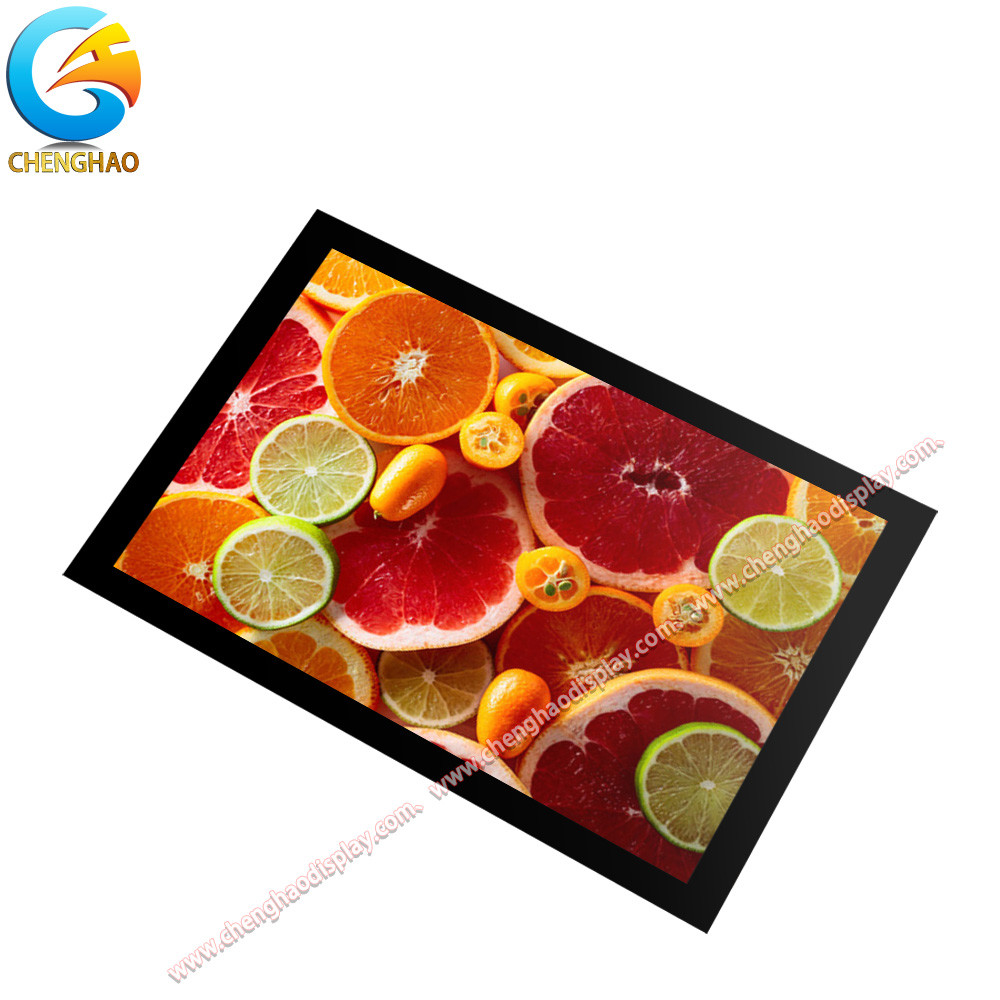

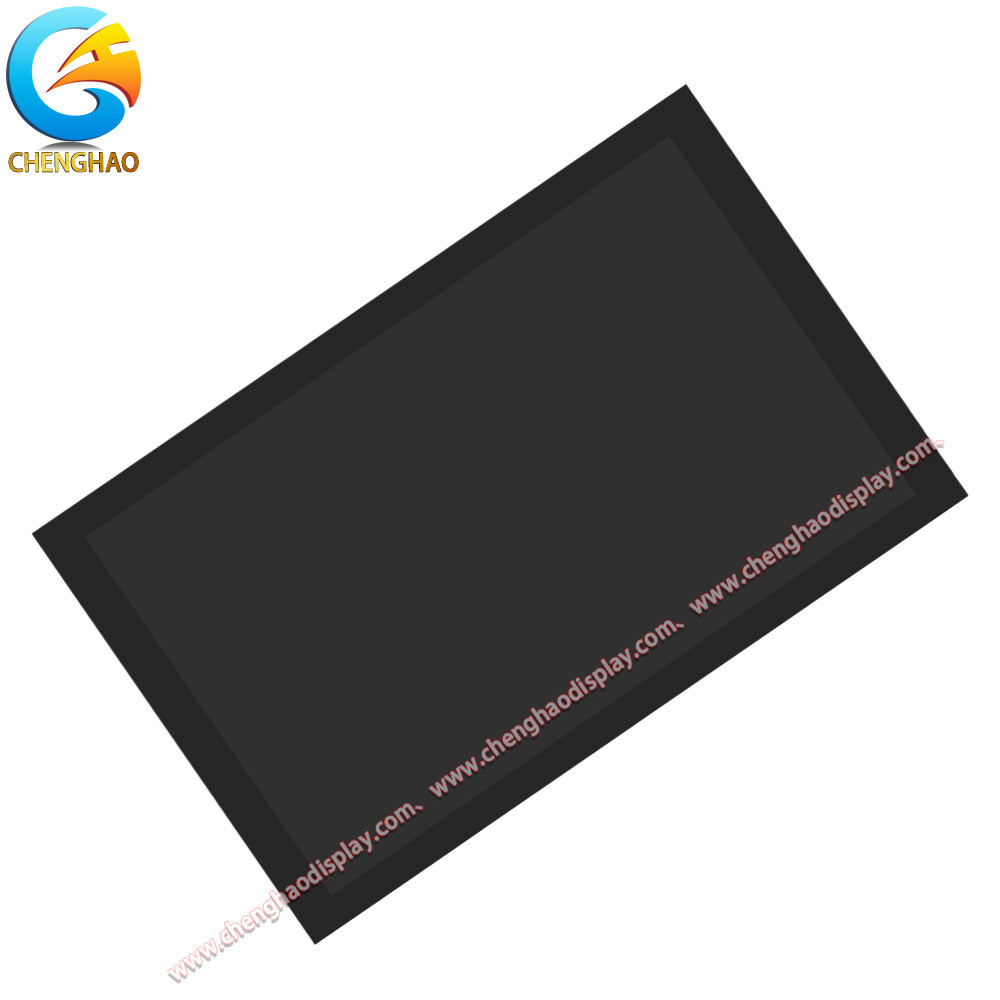

CH101WX05A-CTC est un module LCD TFT couleur vertical de 10,1 pouces conçu pour des applications nécessitant une rentabilité élevée et des performances stables.Sa résolution de 800×1280 combinée à la technologie IPS grand angle de vision (80/80/80/80) présente une qualité d'image délicate et un grand angle de vision, adapté aux appareils nécessitant un partage par plusieurs personnes ou des opérations d'interface complexes.et avec les modes d'affichage transmissif et normalement noirL'interface MIPI-DSI est associée au FH26-31S-0.Connecteur 3SHW pour assurer la transmission de données à grande vitesse et à faible puissance et une connexion stable, en s'adaptant aux besoins d'efficacité des appareils intelligents.

		Le module adopte une solution d'écran tactile capacitif G+G, une structure composite de lentille en verre de 2,0 mm et de verre ITO de 0,55 mm, et l'épaisseur totale du module est de seulement 5,85 ± 0,3 mm,qui est à la fois mince et résistant aux chocsLe verre de dureté 6H sur la surface résiste aux rayures quotidiennes. Il est équipé d'une puce tactile GT911, prend en charge une réponse multi-touch précise,et améliore l'efficacité de l'interaction homme-ordinateur.
En termes d'adaptabilité environnementale, le CH101WX05A-CTC peut fonctionner de manière stable dans une large plage de températures allant de -20°C à 70°C et la température de stockage est étendue de -30°C à 80°C,qui convient à des environnements difficiles tels que l'extérieur et l'industrieLe module est conforme aux normes de protection de l'environnement RoHS, a une structure compacte et est facile à intégrer dans les terminaux domestiques intelligents, les tableaux électroniques éducatifs,équipements d'affichage commerciaux et autres domaines, offrant aux utilisateurs des solutions d'affichage et tactiles fiables, qu'il s'agisse de bureaux intérieurs, d'applications montées sur véhicules ou de commandes industrielles,CH101WX05A-CTC répond à des besoins divers avec des performances à coût élevé et des performances stables.

Caractéristiques:

(1) Technologie d'affichage IPS à écran vertical de 10,1 pouces: adopte un panneau IPS haute résolution de 800×1280, avec conception en grand angle de vision 80/80/80/80,assurant une couleur précise et un affichage clair sans angle mort, adapté à la collaboration de plusieurs personnes ou à des scénarios d'interface opérationnelle complexes.

(2) 300 cd/m2 de luminosité et mode d'économie d'énergie: luminosité typique de 300 cd/m2, combinée à des modes d'affichage transmissifs et normalement noirs,offre une expérience visuelle douce et claire dans les environnements intérieurs, tout en réduisant la consommation d'énergie et en allongeant la durée de vie de la batterie de l'appareil.

(3) Interface MIPI-DSI à grande vitesse et connecteur dédié: équipée d'une interface MIPI-DSI, prenant en charge la transmission de données à grande vitesse et à faible consommation, et équipée du FH26-31S-0.Connecteur 3SHW pour assurer la stabilité du signal et s'adapter aux exigences de haute efficacité des appareils intelligents modernes.

(4) Adaptabilité environnementale à une large plage de températures: la plage de température de fonctionnement est de -20°C à 70°C et la température de stockage est de -30°C à 80°C.Il s'adapte à des environnements à haute différence de température tels que les environnements extérieurs et industriels, assurant le fonctionnement stable de l'équipement dans des conditions extrêmes.

(5) Conception structurelle légère et compacte: l'épaisseur globale n'est que de 5,85 mm. La conception légère est facile à intégrer dans les appareils portables ou les scénarios d'application à espace restreint,comme la commande centrale montée sur le véhicule, terminaux portables, etc.

(6) Haute transmission et compatibilité à grande tension: transmission optique ≥ 80%, image transparente et naturelle; prise en charge de l'entrée à grande tension de 2,8 V à 3,3 V,compatibles avec une variété de solutions d'alimentation des appareils, et améliorer la flexibilité de la conception du système.

(7) Protection de l'environnement et certification de fiabilité: Conformer aux normes RoHS de protection de l'environnement, sécurité des matériaux; après des tests environnementaux stricts, assurer la stabilité à long terme,adapté à l'industrie, médical et autres domaines exigeant une fiabilité élevée.

Paramètres techniques:

Applications:

Avec son écran vertical de 10,1 pouces, la technologie IPS grand angle de vision et une grande fiabilité,CH101WX05A-CTC peut être largement utilisé dans une variété de domaines pour répondre aux besoins d'affichage et d'interaction de différents scénarios:

-- Terminal de contrôle de l'automatisation industrielle
Dans les lignes de production d'usine ou dans les équipements mécaniques,les caractéristiques d'une large plage de températures du CH101WX05A-CTC (-20°C à 70°C) permettent au matériel de fonctionner de manière stable dans des environnements à haute et basse température;Sa haute résolution et sa conception à grand angle de vision permettent aux opérateurs de visualiser clairement les données en temps réel, les graphiques d'état des équipements et les informations d'alarme.et la disposition verticale de l'écran est plus appropriée pour afficher plusieurs ensembles de paramètresL'écran tactile G+G prend en charge un contrôle précis, et avec la transmission de données à grande vitesse de l'interface MIPI,il peut réaliser une interaction efficace de l'interface de contrôle industriel et améliorer l'efficacité de la production.

-- Système d'information et de divertissement embarqué
Dans la scène embarquée, la technologie IPS grand angle de vision du CH101WX05A-CTC réduit la réflexion de la lumière du soleil, ce qui permet au conducteur de lire clairement la navigation,contenu d'information et de divertissement du véhicule sous différents anglesLa luminosité de 300 cd/m2 permet de maintenir l'image douce dans les conditions d'éclairage de la voiture, et la conception de la structure mince et légère est facile à intégrer dans la console centrale de la voiture.Les performances à haute température peuvent supporter une exposition à haute température en été et un démarrage à basse température en hiver, assurant le fonctionnement stable du système du véhicule 24 heures sur 24.

-- Terminal intelligent commercial et affichage numérique
Dans les lieux commerciaux tels que les centres commerciaux et les hôtels, le CH101WX05A-CTC peut être utilisé comme terminal intelligent ou signalisation numérique.Sa haute résolution et l'expression des couleurs affichent vivement les publicités de produits, des informations promotionnelles ou du contenu interactif, et la conception verticale de l'écran est adaptée à la lecture d'images dynamiques à longue bande.L'écran tactile G+G prend en charge les requêtes ou les opérations en libre-service des clients, et les caractéristiques de faible consommation d'énergie de l'interface MIPI réduisent la consommation d'énergie des équipements, prolongent la durée de vie et répondent aux exigences de fonctionnement à long terme des scénarios commerciaux.

-- Équipement médical d'imagerie et de diagnostic
Dans le domaine médical, le CH101WX05A-CTC peut être utilisé dans des équipements d'échographie portables ou des terminaux de diagnostic mobiles.L'écran vertical permet aux médecins de visualiser facilement les images ou les données d'un test., et l'angle de vision large IPS assure la cohérence de l'image lors de consultations à plusieurs personnes.tandis que les performances à haute température s'adaptent à des scénarios avec de grandes différences de température, tels que le stockage au froid dans les hôpitaux ou le diagnostic et le traitement en extérieur, améliorant la flexibilité et la fiabilité des équipements médicaux.

-- Équipement de gestion de la logistique et de l'entreposage
Dans les terminaux portatifs ou les équipements d'entreposage dans l'industrie logistique, l'écran de haute luminosité du CH101WX05A-CTC peut toujours afficher clairement les informations sur la cargaison,les codes à barres ou la planification des itinéraires sous une forte lumière extérieureLa conception légère et compacte facilite le fonctionnement à long terme, et l'écran tactile G+G prend en charge la numérisation rapide des codes et la saisie de données.La large plage de températures garantit que l'équipement peut fonctionner de manière stable dans des environnements complexes tels que le stockage au froid (faible température) ou les véhicules de transport (haute température), améliorant l'efficacité et la précision des opérations logistiques.

Grâce aux scénarios d'application ci-dessus, le CH101WX05A-CTC fournit des solutions fiables d'affichage et d'interaction pour l'industrie, les transports, le commerce, les soins médicaux,logistique et d'autres domaines avec ses avantages de performance et sa capacité d'adaptation.

Emballage et expédition

En ce qui concerne l'emballage et la livraison, le module d'affichage CH101WX05A-CTC respecte des normes strictes pour garantir que le produit est sûr et intact pendant le transport.Voici les principales mesures que nous prenons pendant l'emballage et la livraison:

Matériaux d'emballage: Toutes les boîtes de transport répondent aux normes de dureté à l'exportation afin de garantir qu'elles peuvent résister à la pression externe et aux chocs pendant le transport.Nous utilisons des revêtements en mousse de haute qualité pour remplir la boîte afin d'éviter que l'écran ne soit endommagé pendant le transport.

Méthode d'emballage: Nous utilisons de grandes boîtes pour emballer de petites boîtes. Cette méthode permet non seulement d'économiser de l'espace, mais aussi de réduire efficacement les coûts de transport.les petites boîtes à l'intérieur peuvent mieux protéger chaque module d'affichage et éviter les collisions pendant le transport.

Contrôle du poids et de la taille: le poids de chaque boîte d'emballage ne doit pas dépasser 3,5 kg afin d'assurer une manipulation facile pendant la manutention et le transport.La taille de la boîte sera ajustée selon la norme pour s'adapter aux différents besoins de transport.

Options d'emballage personnalisées: si le client a des besoins d'emballage spéciaux, nous pouvons également concevoir et ajuster l'emballage en fonction des exigences du client.Cela inclut le changement de la méthode d'emballage et l'utilisation de la méthode de transport spécifiée par le client pour répondre aux besoins logistiques spécifiques.

Processus d'expédition: Après avoir confirmé la commande, nous organiserons l'expédition dans les plus brefs délais.Tous les produits seront soumis à une inspection de qualité stricte avant expédition pour s'assurer que chaque module respecte les normes et que les produits reçus par les clients sont intacts.

Grâce aux mesures d'emballage et d'expédition ci-dessus, nous assurons la sécurité et la fiabilité du module d'affichage CH101WX05A-CTC pendant le transport.Nous nous engageons à fournir aux clients des services logistiques efficaces et professionnels pour répondre aux attentes et aux besoins des clients

FAQ:

Q: Comment s'affiche la résolution de 800×1280 du CH101WX05A-CTC sur un écran de 10,1 pouces?
R: La densité de pixels (PPI) de cette résolution sur un écran de 10,1 pouces est d'environ 149, ce qui peut présenter le texte, les graphiques et les images délicatement, particulièrement adapté pour les scènes qui nécessitent un affichage précis,comme le contrôle industriel et les informations sur les véhiculesLa technologie IPS grand angle de vision assure que l'image reste claire et nette lorsqu'elle est vue sous différents angles.

Q: Quelle est la durée de vie tactile de l'écran tactile G+G?
R: L'écran tactile est conçu pour avoir une durée de vie de plus de 5 millions d'opérations tactiles, répondant aux besoins d'une utilisation à haute fréquence à long terme.Sa technologie tactile capacitive permet le fonctionnement avec des gants mincesL'effet spécifique doit être testé en fonction du matériau du gant, qui est une option personnalisée.

Q: La période de garantie inclut-elle la réparation de toutes les pièces?
R: La période de garantie est de 12 mois, couvrant les défaillances des composants de base tels que les écrans, les composants tactiles et les interfaces causés par des facteurs non humains.Si le produit est endommagé en raison d'une utilisation humaine inappropriée (tels que des dommages physiques)Le coût spécifique sera communiqué par l'équipe technique après évaluation.

Q: Fournissez-vous un soutien technique ou une formation opérationnelle sur place?

R: Nous fournissons une assistance technique à distance (comme des conseils téléphoniques et vidéo) pour aider les clients à résoudre les problèmes d'intégration ou d'utilisation.il peut être négocié et organisé en fonction de l'ampleur et de la région du projetLes frais de déplacement peuvent être engagés, qui sont soumis au contrat.

Q: Si des dommages surviennent pendant le transport, comment le client doit-il les gérer?

R: S'il vous plaît assurez-vous de vérifier si l'emballage extérieur est intact avant de signer.vous devez prendre des photos sur place et contacter la société de logistique pour délivrer un certificat de dommageNous remplacerons ou réparerons le produit endommagé gratuitement sur la base des preuves.

Q: La plage de température de stockage du produit est comprise entre -30°C et 80°C. Le stockage à long terme nécessite-t-il une protection spéciale?

R: Aucune protection supplémentaire n'est requise dans la plage de température de stockage standard, mais il est recommandé de stocker le produit dans un environnement sec sans gaz corrosifs.utiliser des sacs à l'épreuve de l'humidité et vérifier régulièrement l'intégrité de l'emballage.
