Écran tactile haute résolution 800x1280 pixels Interface MIPI 16M Affichage TFT couleur

Description du produit:

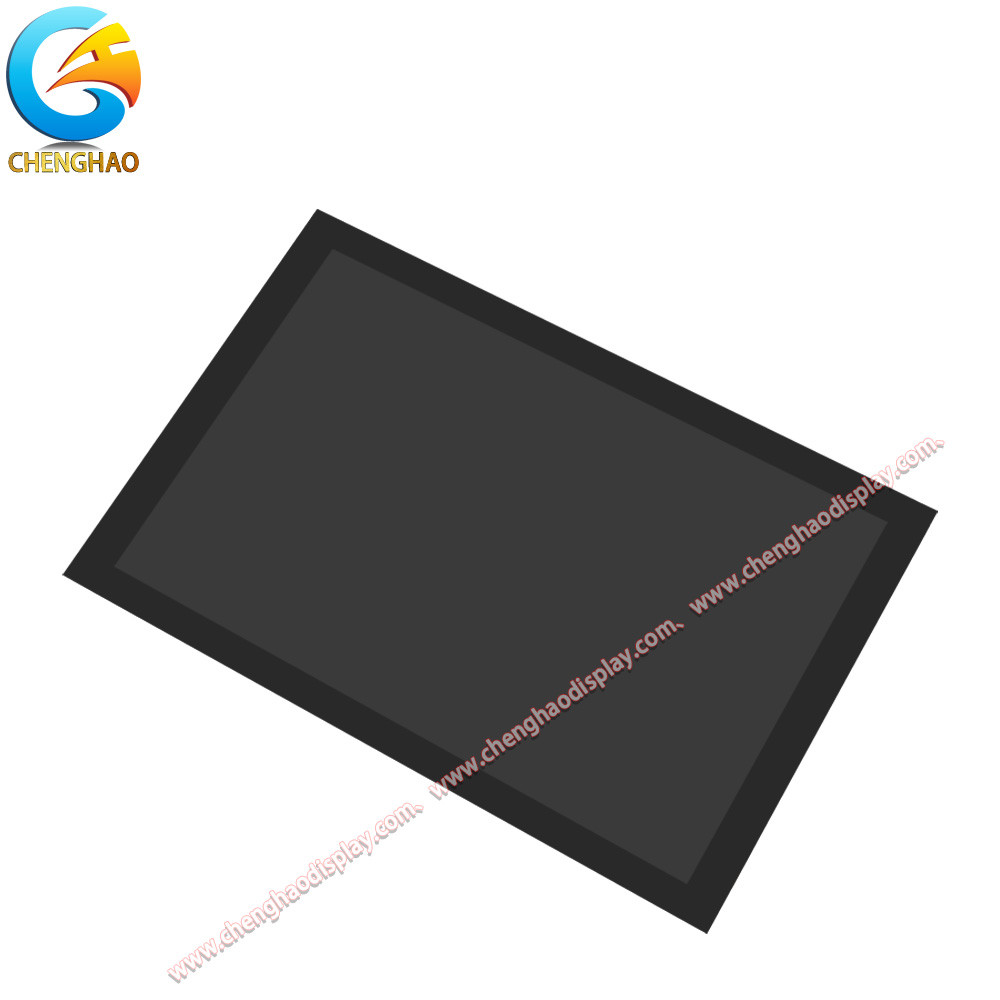

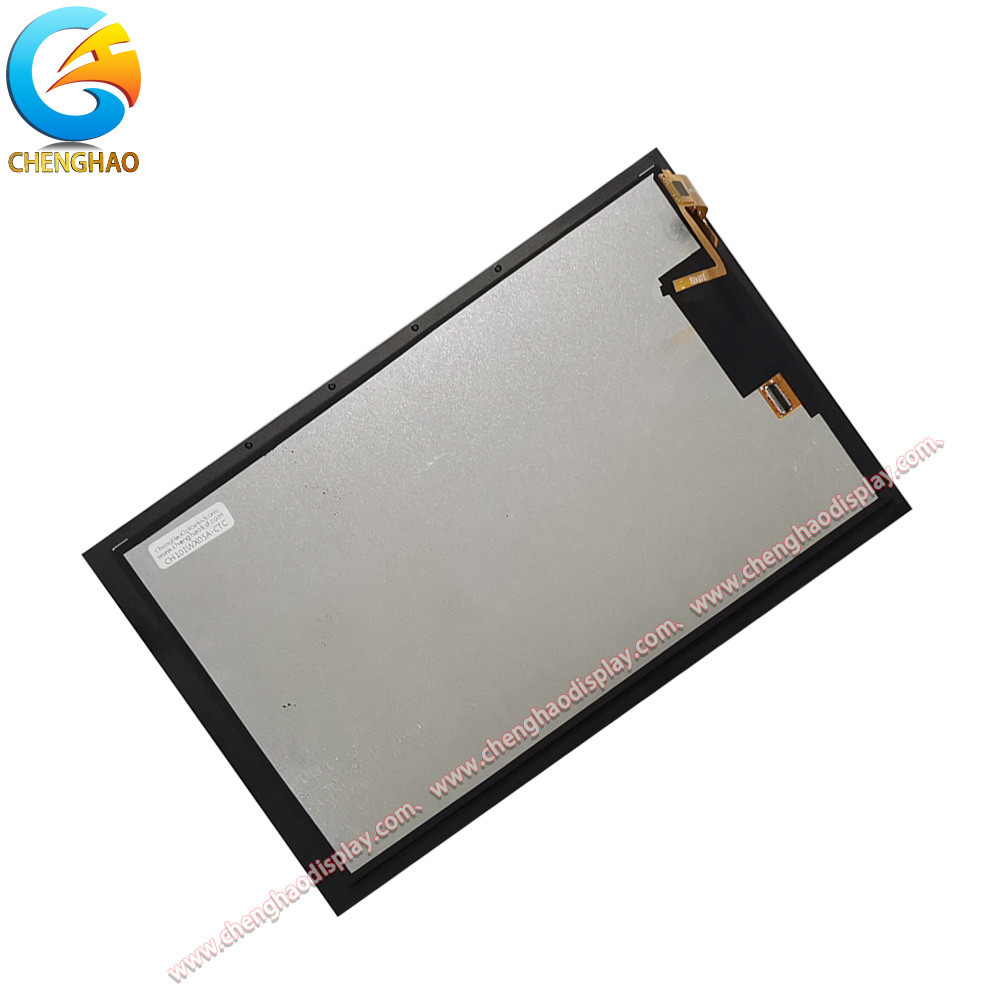

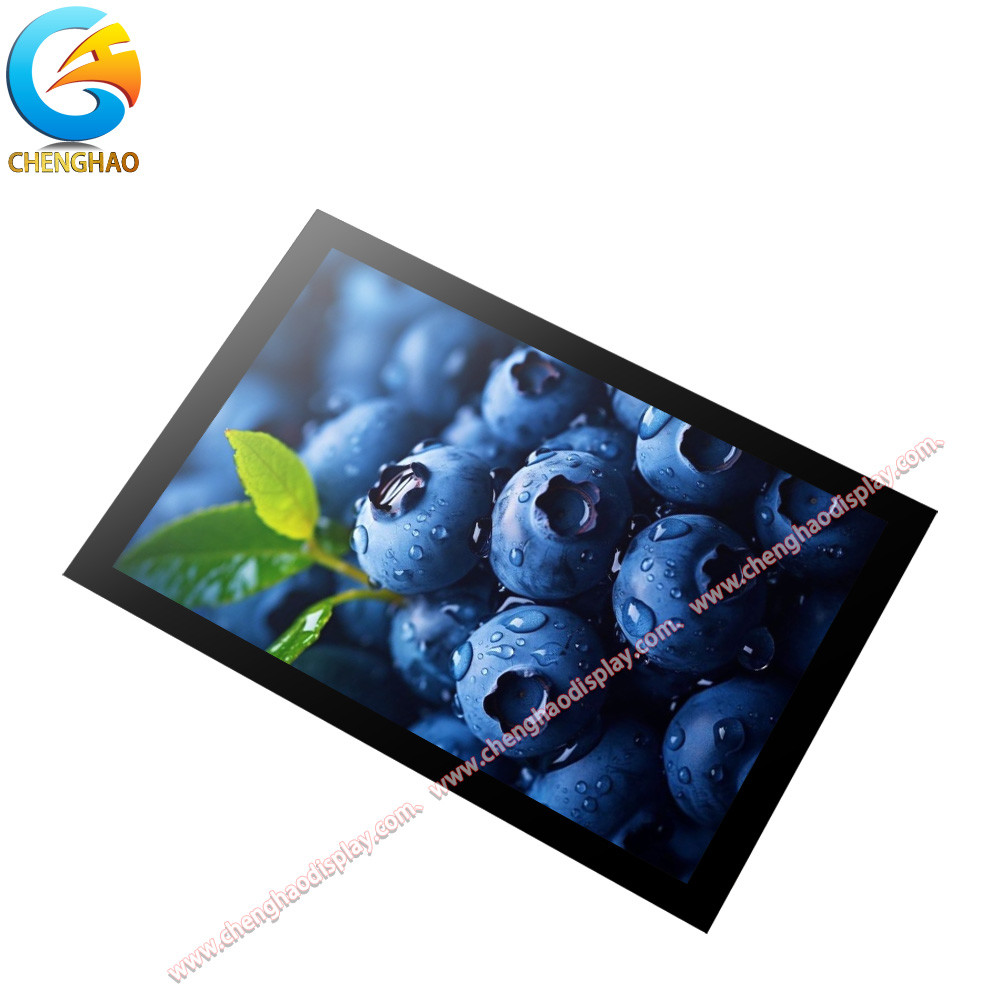

CH101WX05A-CTC est un module LCD TFT couleur à écran vertical de 10,1 pouces conçu pour des applications multi-scenarios, avec des performances à coût élevé et des performances stables comme ses principaux avantages.Sa résolution de 800 × 1280 combinée à la technologie IPS grand angle de vision (80/80/80/80) présente une qualité d'image délicate et une large gamme de vision, assurant des images claires et des couleurs précises, qu'il s'agisse d'une collaboration à plusieurs personnes pour afficher des données ou d'opérations d'interface complexes.Connecteur 3SHW pour la transmission de données à grande vitesse et à faible consommation, en s'adaptant aux besoins d'efficacité des appareils intelligents tout en assurant des connexions stables et fiables.La luminosité standard de 300 cd/m2 offre une expérience visuelle douce et confortable dans les environnements intérieurs, et avec les modes d'affichage transmissifs et normalement noirs, il réduit efficacement la consommation d'énergie et prolonge la durée de vie de la batterie de l'appareil.
Le module adopte une solution d'écran tactile capacitif G+G, une structure composite de lentille en verre de 2,0 mm et de verre ITO de 0,55 mm, et l'épaisseur totale du module est de seulement 5,85 ± 0,3 mm,qui est à la fois léger et résistant aux chocsLe verre de dureté 6H sur la surface résiste à l'usure quotidienne. Il est équipé d'une puce tactile GT911, prend en charge une réponse multi-touch précise et fonctionne de manière sensible et fluide.
En termes d'adaptabilité environnementale, le CH101WX05A-CTC peut fonctionner de manière stable dans une large plage de températures allant de -20°C à 70°C et la température de stockage est étendue de -30°C à 80°C,qui convient à des environnements difficiles tels que l'extérieur et l'industrie.   Le module est conforme aux normes de protection de l'environnement RoHS, a une structure compacte et est facile à intégrer dans les bornes de commande industrielles, les systèmes d'information des véhicules,équipements d'affichage commerciaux et autres domainesQu'il s'agisse d'une interface d'interaction homme-ordinateur pour les usines intelligentes ou d'un écran d'affichage d'informations pour la navigation des véhicules,Le CH101WX05A-CTC offre aux utilisateurs des solutions tactiles et d'affichage efficaces et stables avec des performances fiables et des performances à coût élevé.

Caractéristiques:

* Écran vertical de 10,1 pouces avec architecture d'affichage IPS
Adopte un panneau IPS haute résolution de 800×1280 avec technologie grand angle de vision 80/80/80/80 pour assurer une reproduction couleur précise de l'image,pas de brillance ni de déviation de couleur dans la plage d'angle de vision, adapté à la collaboration de plusieurs personnes ou à des scénarios d'interface opérationnelle complexes.

* luminosité de 300 cd/m2 et mode d'affichage économe en énergie
La luminosité standard de 300 cd/m2, combinée aux modes d'affichage transmissif et normalement noir, offre des effets visuels doux et clairs dans les environnements intérieurs, tout en réduisant la consommation d'énergie,prolonger la durée de vie du dispositif, et s'adapter aux appareils portables à batterie.

* Solution tactile capacitive G+G
Adopte une lentille en verre de 2,0 mm et une structure composite en verre ITO de 0,55 mm, l'épaisseur totale du module n'est que de 5,85 ± 0,3 mm, le verre de dureté de surface 6H est résistant aux rayures,équipé d'une puce tactile GT911, prend en charge une réponse multi-touch précise, et l'opération tactile est sensible et fluide.

* Interface MIPI-DSI haute vitesse et connecteur dédié
Il est équipé d'une interface MIPI-DSI, prend en charge la transmission de données à grande vitesse et à faible consommation et est équipé d'un connecteur FH26-31S-0.3SHW pour assurer une transmission de signal stable et fiable.et s'adapter aux besoins de traitement des données efficaces des appareils intelligents modernes.

* Adaptabilité à l'environnement dans une large plage de températures
La plage de température de fonctionnement est de -20°C à 70°C et la température de stockage est de -30°C à 80°C. Il peut s'adapter à des environnements à haute différence de température tels que les environnements extérieurs et industriels,s'assurer que l'équipement peut fonctionner de manière stable pendant une longue période dans des conditions extrêmes.

* Conception modulaire légère et compacte
L'épaisseur totale n'est que de 5,85 mm et la structure légère est facile à intégrer dans des appareils à espace restreint, tels que la commande centrale montée sur le véhicule, les terminaux portables, etc.En même temps, la résistance aux chocs est améliorée grâce à une conception structurelle précise.

* Protection de l'environnement et certification de fiabilité
Conforme aux normes de protection de l'environnement RoHS et les matériaux sont sûrs; après des tests stricts de vibration, de chute et environnementaux,il garantit que le produit peut fonctionner de manière stable dans des scénarios où les exigences en matière de fiabilité sont élevées, comme dans les secteurs industriel et médical.

Paramètres techniques:

Applications:

* Surveillance intelligente des équipements agricoles
Dans les machines agricoles (comme les moissonneuses-batteuses et les perceuses à semis), la large plage de température du CH101WX05A-CTC (de -20°C à 70°C) peut supporter les fluctuations de température dans l'environnement des terres agricoles,et l'écran à haute luminosité peut toujours afficher clairement les paramètres de fonctionnement (tels que la progression de la récolte et la quantité de semis) sous la lumière directe du soleilLa conception verticale de l'écran est pratique pour afficher plusieurs ensembles de données en temps réel, et l'angle de vision large IPS permet aux opérateurs de lire rapidement les informations sous différents angles,amélioration de la précision et de l'efficacité des opérations agricoles.

* Terminal de surveillance de la température de la chaîne du froid
Dans le transport par chaîne froide, l'adaptabilité du module à des basses températures de - 20 °C assure un fonctionnement stable dans les camions réfrigérés ou les environnements de stockage au froid.L'écran haute résolution affiche clairement les informations clés telles que la température et l'emplacement de la cargaison, et la disposition verticale de l'écran convient à l'affichage de listes de données à longue bande, ce qui est pratique pour le personnel logistique pour vérifier rapidement.La conception mince et légère est facile à intégrer dans les équipements portables de surveillance de la chaîne du froid, prend en charge le téléchargement de données en temps réel et assure la sécurité du transport des marchandises de la chaîne du froid telles que les aliments frais et les médicaments.

* Rondes médicales mobiles
Dans les scénarios hospitaliers, le CH101WX05A-CTC peut être utilisé comme terminal d'affichage pour les visites mobiles des salles.données d'imagerie ou rapports d'essaisL'écran tactile G+G prend en charge le tournage rapide des pages et l'annotation.la luminosité de 300 cd/m2 est douce et protège les yeux en intérieur, et les performances à haute température assurent que l'équipement peut fonctionner de manière stable dans différentes zones de l'hôpital (comme les services à température normale et les laboratoires à basse température).

* Écran interactif des équipements de remise en forme en plein air
Dans les salles de sport ou les équipements sportifs en plein air, l'écran à haute luminosité (300 cd/m2) de ce module affiche clairement les données sportives (telles que la fréquence cardiaque, la consommation de calories) sous lumière naturelle,et la large plage de température convient à tous les temps en extérieurL'écran vertical est adapté à l'affichage de tutoriels sportifs ou d'interfaces d'entraîneurs virtuels, et l'écran tactile capacitif prend en charge le fonctionnement avec des gants.qui améliore l'expérience utilisateur dans différentes conditions météorologiques.

* Interface de commande des navires et des équipements marins
Dans le cockpit du navire ou dans les équipements d'exploration marine, les performances de l'équipement CH101WX05A-CTC à haute température (de 20°C à 70°C) peuvent résister à une humidité élevée et à une grande différence de température dans l'environnement marin.L'angle de vue large IPS permet à l'équipage de voir la carte de navigation et l'état de l'équipement sous différents anglesLa structure mince et légère est facile à intégrer dans la console du navire.et les caractéristiques de faible consommation d'énergie de l'interface MIPI réduisent la consommation d'énergie de l'équipement, qui est adapté à une exploitation à long terme en mer.

Personnalisation:

Le module d'affichage CH101WX05A-CTC offre une variété d'options de personnalisation pour répondre aux besoins spécifiques des clients dans différents scénarios d'application.Voici les principaux contenus de personnalisation de ce produit:

# Taille et forme du module: nous pouvons ajuster la taille et la forme du module en fonction des exigences spécifiques des clients pour s'assurer qu'il correspond parfaitement à l'appareil du client.Cette souplesse permet à la CH101WX05A-CTC d'être utilisée efficacement dans des environnements à espace restreint..

# Réglage de la luminosité du rétroéclairage: La luminosité du rétroéclairage du CH101WX05A-CTC peut être personnalisée en fonction des besoins du client, avec une luminosité maximale allant jusqu'à 300 cd/m2.Les clients peuvent choisir la luminosité adaptée à leur environnement d'application pour assurer une visibilité optimale dans différentes conditions d'éclairage.

# Personnalisation du type d'interface: Le module prend en charge la personnalisation de plusieurs types d'interface, y compris MIPI, SPI, etc.Les clients peuvent choisir le type d'interface approprié en fonction de la compatibilité de leurs appareils pour obtenir une meilleure transmission et un meilleur contrôle des données..

# Solution tactile: Pour les clients qui ont besoin d'une fonction tactile, nous fournissons des options de personnalisation pour les panneaux tactiles capacitifs et résistifs.

Les clients peuvent choisir la technologie tactile qui convient à leurs besoins d'application pour améliorer l'expérience d'interaction utilisateur.

# Conception d'emballages: Nous fournissons également des services d'emballage personnalisés, et les clients peuvent choisir différents matériaux et conceptions d'emballage en fonction de l'image de marque et des besoins de transport.Cette personnalisation assure la sécurité du produit pendant le transport tout en améliorant l'image de la marque sur le marché.

# Sélection de la méthode de transport: lors de l'expédition, nous soutenons les méthodes de transport spécifiées par le client pour mieux répondre à leurs besoins de gestion de la chaîne d'approvisionnement.Cette souplesse garantit que le produit peut être livré aux clients en temps opportun et en toute sécurité.

Grâce à ces options de personnalisation, le CH101WX05A-CTC est en mesure de fournir aux clients des solutions plus ciblées pour répondre aux besoins de différentes industries et applications,améliorer ainsi la valeur du produit et l'expérience utilisateur

FAQ:

Q: Quelle est la plage d'humidité de fonctionnement du produit?
R: L'humidité de fonctionnement du CH101WX05A-CTC est ≤ 90% RH (non condensant), ce qui convient à la plupart des environnements intérieurs et extérieurs.il est recommandé d'utiliser un boîtier scellé ou des mesures imperméables à l'humidité pour assurer la fiabilité à long terme.

Q: Le support technique fournit-il des services de diagnostic à distance?
R: Oui, notre équipe technique peut aider les clients à diagnostiquer les problèmes à l'aide d'outils distants (tels que le bureau à distance, la vidéoconférence),trouver rapidement les défauts tels que la configuration du logiciel et la compatibilité des pilotes, et fournir des solutions en temps réel.

Q: Le produit a-t-il un revêtement anti-éblouissement ou anti-empreintes digitales?
R: La version standard n'est pas équipée d'un revêtement anti-éblouissement ou anti-empreintes digitales, mais sa transmission élevée (≥ 80%) et sa luminosité de 300 cd/m2 peuvent fournir un affichage clair dans la plupart des environnements.Si un revêtement spécial est nécessaire, vous pouvez contacter l'équipe technique pour le personnaliser pour répondre aux besoins de la lumière forte en extérieur ou des scènes de contact fréquentes.

Q: Un rapport d'essai de fiabilité du produit est-il fourni?
R: Oui, nous pouvons fournir des données de test de fiabilité du CH101WX05A-CTC, y compris le cycle à haute et basse température, le test de vibration, l'anti-statique, le test de durée de vie, etc.,pour prouver sa stabilité dans des conditions difficiles telles que -20°C à 70°C, afin que les clients puissent évaluer l'adaptabilité des scénarios d'application.

Q: Comment gérer le temps de réponse du support technique en dehors des heures de travail?
R: Nous fournissons un support technique 6×8 heures (jours ouvrables). Vous pouvez laisser un message par le biais du courriel officiel ou du numéro de contact d'urgence en dehors des heures de travail.nous donnerons la priorité à répondre dans le premier jour ouvrable pour s'assurer que les problèmes des clients sont résolus en temps opportun.
