2Écran tactile LCD de 8 pouces 50 broches Interface SPI 240x320 Écran IPS

Description du produit:

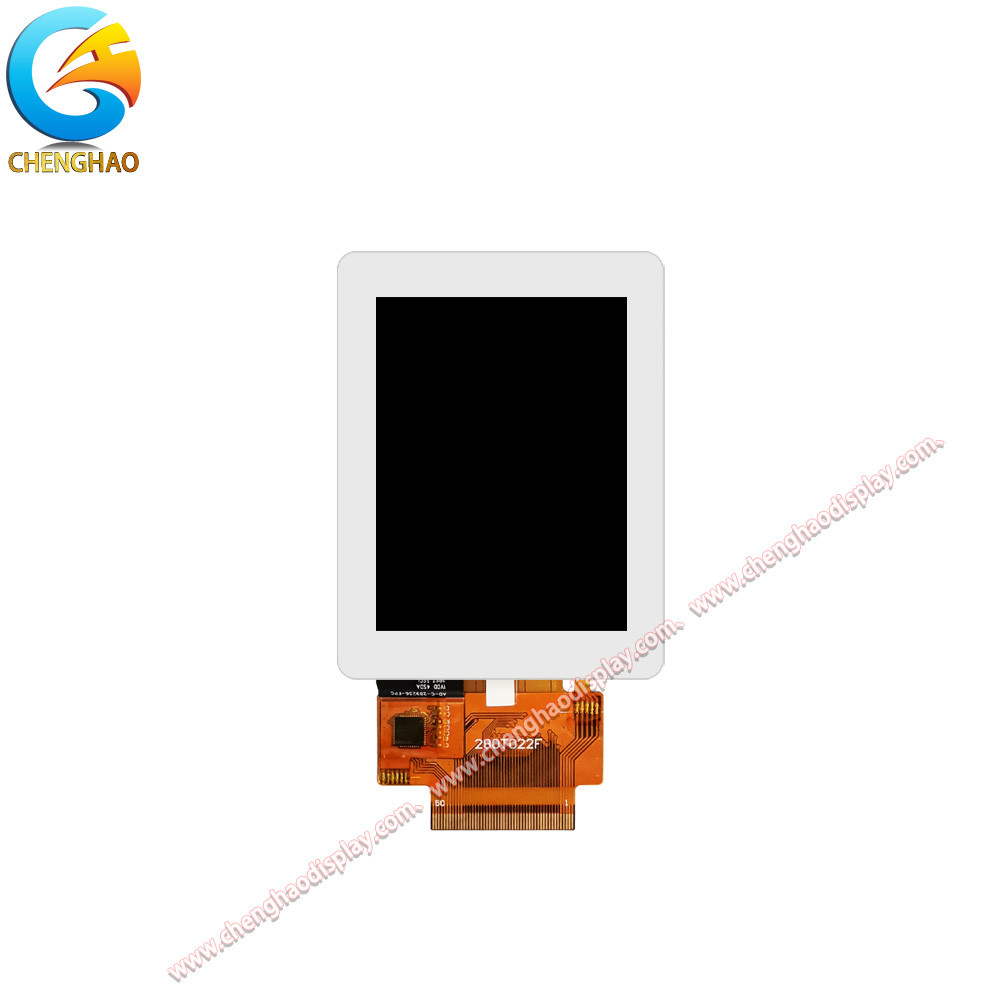

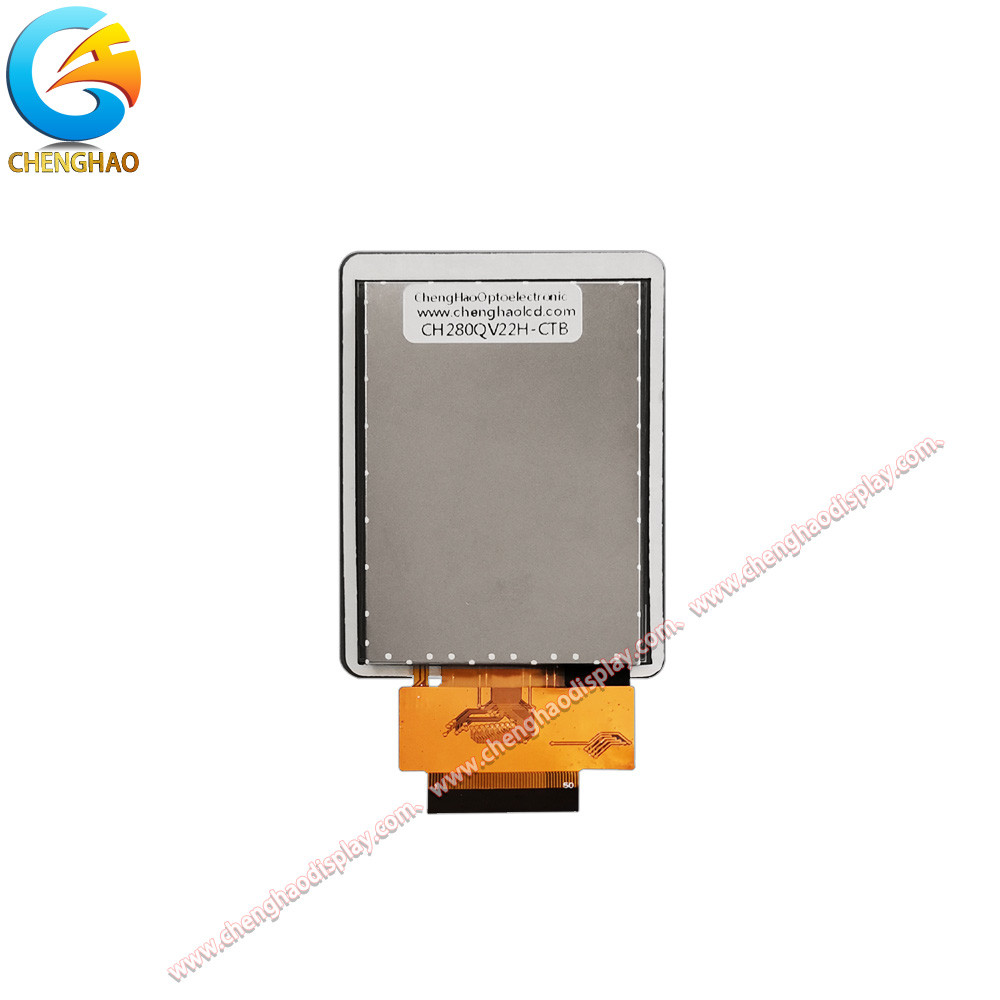

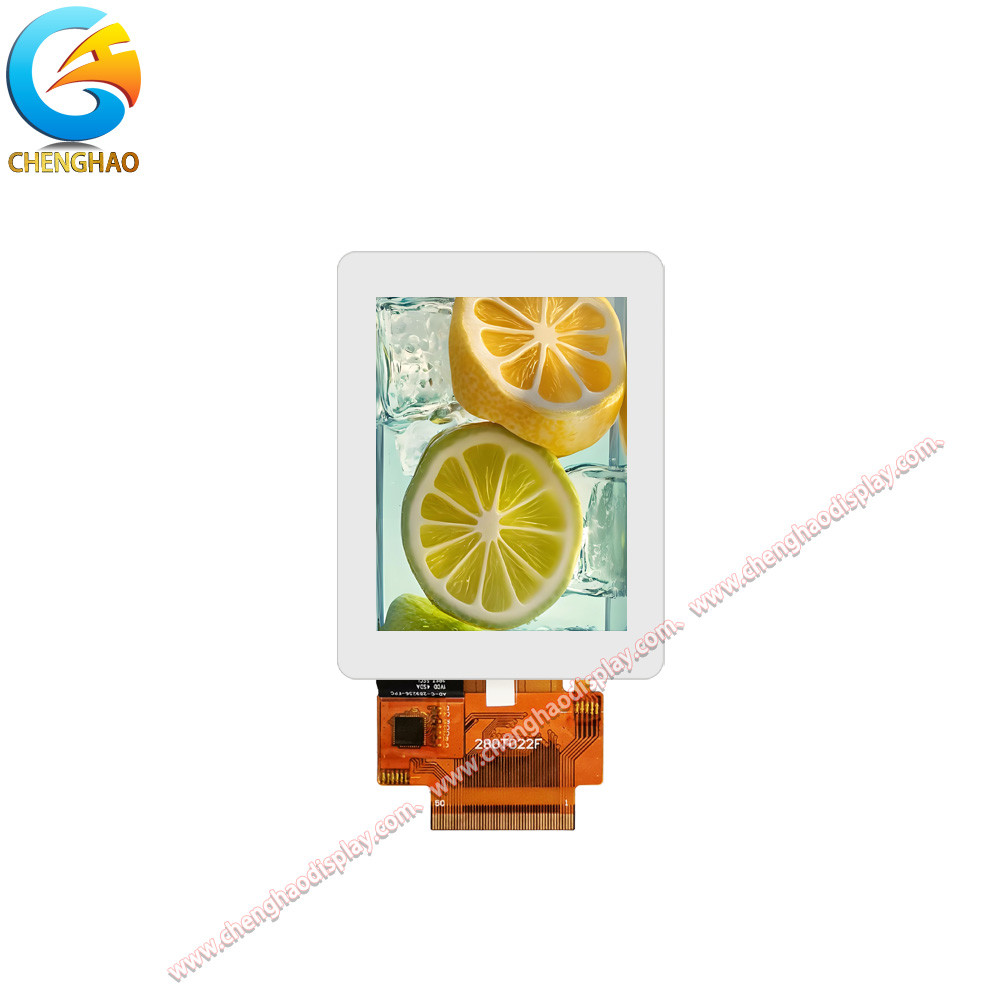

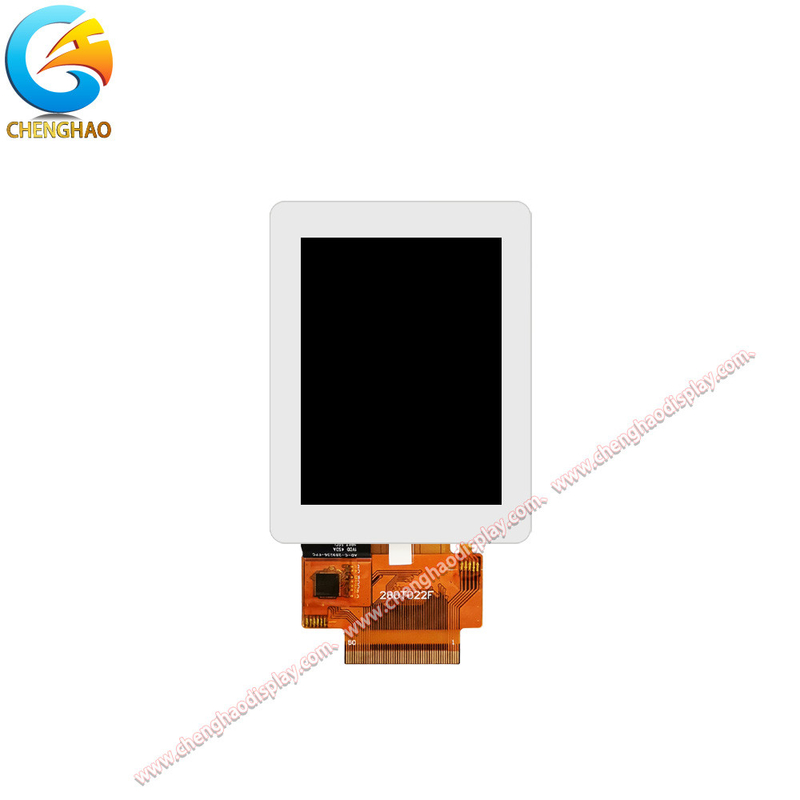

Le CH280QV22H-CTB est un module d'affichage LCD TFT tactile capacitif IPS de 2,8 pouces fourni par Chenghao Optoelectronic. Il a une résolution de 320x240 et utilise une interface SPI.Il est largement utilisé dans le contrôle industrielLe module a d'excellentes performances d'angle de vision (80 degrés vers le haut, vers le bas, à gauche et à droite), un affichage clair et coloré,Prend en charge les couleurs 262K, et a une luminosité allant jusqu'à 300 cd/m2. Ce module a une conception structurelle compacte, avec une taille globale de 56 x 74 x 3,74 mm et une surface d'affichage de 43,2 x 57,6 mm. Il est équipé d'un verre de couverture d'une épaisseur de 0,7 mm,une transmission de ≥ 87%Le type de panneau tactile est capacitif, utilise une interface I2C et a une plage de tension de fonctionnement de 2.8V à 3,3V, qui peuvent fournir une réponse tactile sensible et stable.
		La plage de température de fonctionnement du module d'affichage CH280QV22H-CTB est comprise entre -20°C et +70°C et la plage de température de stockage est comprise entre -30°C et +80°C,lui permettant de fonctionner de manière stable dans divers environnements complexesEn outre, le module prend en charge les tests d'échantillons de petits lots et peut être personnalisé en fonction des besoins du client, y compris le réglage de la structure du câble FPC, le réglage de la luminosité du rétroéclairage,Reconstruction de la définition de l'interface, et la conception de panneaux tactiles personnalisés, etc., pour répondre pleinement aux besoins d'application différenciés de divers terminaux. Que ce soit dans des instruments de précision, des terminaux d'intelligence artificielle ou des systèmes de contrôle de véhicules,CH280QV22H-CTB est devenu un choix idéal de solution d'affichage avec sa fiabilité élevée et ses capacités de personnalisation flexibles.

Caractéristiques:

• Affichage à haute résolution

Équipé d'un écran LCD TFT de haute qualité avec 320x240 points, il supporte une présentation d'image délicate et convient à l'affichage d'images à forte intensité d'information.

• Expérience de visualisation complète

Il adopte la technologie IPS, il a un grand angle de vision de 80° dans quatre directions, haut, bas, gauche et droite,s'assurer qu'il n'y a pas de couleur et de coins sombres lorsque l'on regarde l'image de n'importe quelle direction.

• Touche capacitive à plusieurs points

Panneau tactile capacitif intégré, réactif, facile à utiliser, prend en charge le toucher multipoint, adapté à des scénarios d'application interactifs complexes.

• Verres à contact à haute résistance

La couche tactile utilise un revêtement en verre d'une dureté de 6H, qui présente une excellente résistance aux rayures et à la pression et convient aux environnements extérieurs ou industriels.

• Excellente transmission de la lumière

La transmission lumineuse du verre tactile atteint plus de 87% et peut toujours maintenir de bons effets d'affichage dans des environnements à forte lumière.

• Structure légère et compacte

L'épaisseur globale du module est contrôlée à 3,74 mm, ce qui convient aux applications embarquées sensibles à l'espace.

• Conception de rétroéclairage à économie d'énergie

Une source de rétroéclairage hautement efficace intégrée, tout en fournissant une luminosité stable, réduit la consommation d'énergie et prolonge la durée de vie de l'appareil.

• Configuration de l'interface à faible consommation

La partie d'affichage utilise la communication SPI et la partie tactile utilise l'interface I2C, ce qui simplifie la conception du système et réduit la consommation d'énergie.

• Applicable à une large gamme de températures

Avec une capacité de température de fonctionnement de -20°C à +70°C, il supporte un fonctionnement stable dans une variété d'environnements industriels et extérieurs.

• Soutenir la personnalisation et le développement de projets

La structure FPC, la luminosité du rétroéclairage, la forme de l'interface, le schéma tactile, etc. peuvent être personnalisés en fonction des besoins du client pour améliorer l'adaptabilité du produit.

Paramètres techniques:

Applications:

Le CH280QV22H-CTB est un module LCD TFT haute performance de 2,8 pouces qui intègre l'affichage et le toucher.une excellente adaptabilité environnementale et des capacités de personnalisation flexibles;, il a été largement utilisé dans de multiples industries et systèmes d'équipement.

• Appareils terminaux de poche
  Le module est compact et léger et convient particulièrement aux instruments portatifs tels que les appareils de détection de champ, les scanners médicaux portatifs, les terminaux portables, etc.fournissant une affichage claire des données et une interface d'interaction homme-ordinateur pratique.
• Interface de fonctionnement industriel
  Dans le domaine de l'automatisation industrielle, le CH280QV22H-CTB est souvent intégré dans des panneaux de commande ou des bornes de commande pour afficher l'état de l'équipement, régler les paramètres ou l'interface d'avertissement de défaillance,avec les avantages d'une forte anti-interférence, un grand angle de vision et une adaptabilité aux zones à haute température.
• Équipement médical portable
  Les capacités d'affichage haute définition et de fonctionnement tactile du module le rendent approprié pour les équipements électroniques médicaux tels que les glucomètres, les électrocardiographes, les moniteurs de température corporelle,et ainsi de suite., offrant aux utilisateurs une expérience interactive intuitive et stable et améliorant l'efficacité du diagnostic et de la surveillance.
• Terminal de sécurité intelligent
  Le CH280QV22H-CTB peut être déployé dans des produits de sécurité tels que des systèmes de contrôle d'accès, des terminaux de reconnaissance d'empreintes digitales, des machines de gestion des visiteurs, etc.pour réaliser des fonctions telles que l'affichage des informations et la confirmation de l'identité, et améliorer l'interactivité et la sécurité du système.
• Système de contrôle de la maison intelligente
  Dans les terminaux de commande domestique tels que les appareils électroménagers intelligents, les commutateurs intelligents et les thermostats intelligents,ce module est utilisé comme composant tactile de base de l'écran pour permettre aux utilisateurs de gérer et de contrôler de manière centralisée des équipements tels que les lumières, climatiseurs et rideaux.
• Produits électroniques de consommation
  Le CH280QV22H-CTB est également utilisé dans l'électronique grand public, comme les machines d'apprentissage pour enfants, les dictionnaires électroniques et les petites consoles de jeux.améliore l'expérience de fonctionnement de l'utilisateur.
• Système de surveillance de l'agriculture et de l'environnement
  Dans les équipements intelligents d'agriculture et d'essais environnementaux, le module est utilisé pour afficher en temps réel les données des capteurs, telles que la température et l'humidité, l'intensité lumineuse, les informations sur le sol, etc.aider les utilisateurs à prendre des décisions environnementales efficaces.
• Équipement de gestion du trafic et de l'énergie
  Ce module est également couramment utilisé dans les domaines des terminaux d'affichage de l'état des véhicules, des instruments des véhicules électriques, des interfaces de pile de charge, etc., et est utilisé pour afficher des données clés telles que la puissance,la vitesse, et les informations sur les défauts.

Personnalisation:

Le CH280QV22H-CTB est non seulement un module d'affichage standardisé, mais aussi une solution tactile d'affichage avec des capacités très flexibles et personnalisables.Il peut largement répondre aux besoins personnalisés de divers projets de clients en termes de fonction, structure, performances, etc. Voici les principales options de personnalisation que ce produit peut fournir:

• Conception personnalisée de la structure du câble FPC
  Pour les exigences de mise en page de différentes cartes de commande principales ou interfaces système, il prend en charge la personnalisation de la longueur, de la largeur, de la direction du routage,Définition des broches PIN et position de l'interface du FPC (plaque de circuit flexible) pour une grande compatibilité avec la structure matérielle de l'ensemble de la machine.
• Configuration facultative de la fonction tactile
  Vous pouvez choisir de transporter la fonction tactile en fonction des besoins réels du client, et vous pouvez également choisir entre le toucher capacitif et résistif.la sensibilité au toucher, les points tactiles et le modèle de puce du contrôleur tactile peuvent être ajustés au besoin.
• Personnalisation exclusive de la structure de l'apparence
  Prend en charge la personnalisation personnalisée de la taille du module, du rapport de surface d'affichage, de la forme du couvercle en verre, etc. selon les exigences de l'ouverture du panneau du dispositif du client, de la méthode de fixation, de la zone de blindage du cadre,et ainsi de suite. pour assurer l'ajustement de l'installation.
• Type d'interface et conversion du protocole
  En plus des interfaces SPI et I2C standard, il peut également être personnalisé pour convertir en port parallèle (RGB), interface MCU,MIPI ou autres protocoles de communication selon les différentes exigences de la plateforme de commande principale pour améliorer la compatibilité et l'évolutivité.
• Personnalisation de la luminosité du système de rétroéclairage
  Le nombre de perles de rétroéclairage, le mode de conduite actuel et le matériau de film de diffusion peuvent être ajustés en fonction du scénario d'utilisation du terminal (comme la lumière du soleil extérieur,environnement industriel à haute luminosité, etc.) pour obtenir différents niveaux de luminosité.
• Élargissement de la plage de température de fonctionnement
  Si l'application du client implique un environnement extrêmement froid ou à haute température,le module peut utiliser des matériaux à cristaux liquides améliorés et des solutions d'emballage structurel pour maintenir un fonctionnement stable dans des conditions climatiques plus sévères.
• Impression de couverture et personnalisation du logo
  Prend en charge l'impression du LOGO de la marque, des icônes d'opération, des logos de fonction, etc. sur la vitre pour aider les clients à améliorer la reconnaissance de la marque et l'image professionnelle des produits terminaux.
• Traitement anti-interférence et renforcement
  Pour les scénarios industriels ou les applications dans des environnements électromagnétiques forts, le module peut ajouter un blindage EMI, un cadre en caoutchouc conducteur épaissi,structure fixe améliorée et autres conceptions pour améliorer la stabilité globale du système.
• Intégration de la solution de module combiné
  Fournir une conception intégrée LCD+TP+éclairage arrière+IC de pilote,ou intégrer le module au boîtier et à la carte de commande principale pour la vérification selon les applications du client afin de raccourcir le cycle de développement du produit.

FAQ:

Q: Quel est le nom de marque du petit écran tactile LCD?

R: Le nom de marque du petit écran tactile LCD est Chenghao Optoelectronic.

Q: Quel est le numéro de modèle du petit écran tactile LCD?

R: Le numéro de modèle du petit écran tactile LCD est CH280QV22H-CTB.

Q: Quelles sont les certifications du petit écran tactile LCD?

R: Le petit écran tactile LCD est certifié RoHS, CE et FCC.

Q: Quelle est la quantité minimale de commande pour le petit écran tactile LCD?

R: La quantité minimale de commande pour le petit écran tactile LCD est de 100 pièces.

Q: Quels sont les détails de l'emballage du petit écran tactile LCD?

R: Tous les produits sont emballés correctement pour les garder en sécurité. Pour les petites tailles de produits, nous utilisons un plateau + carton, pour les plus grandes tailles, nous utilisons une fente en mousse + carton.Nous concevons également des emballages selon les exigences des clients.
