Écran d'affichage LCD à bande longue 1920x480 8 pouces Interface MIPI Écran IPS TFT

Description du produit :

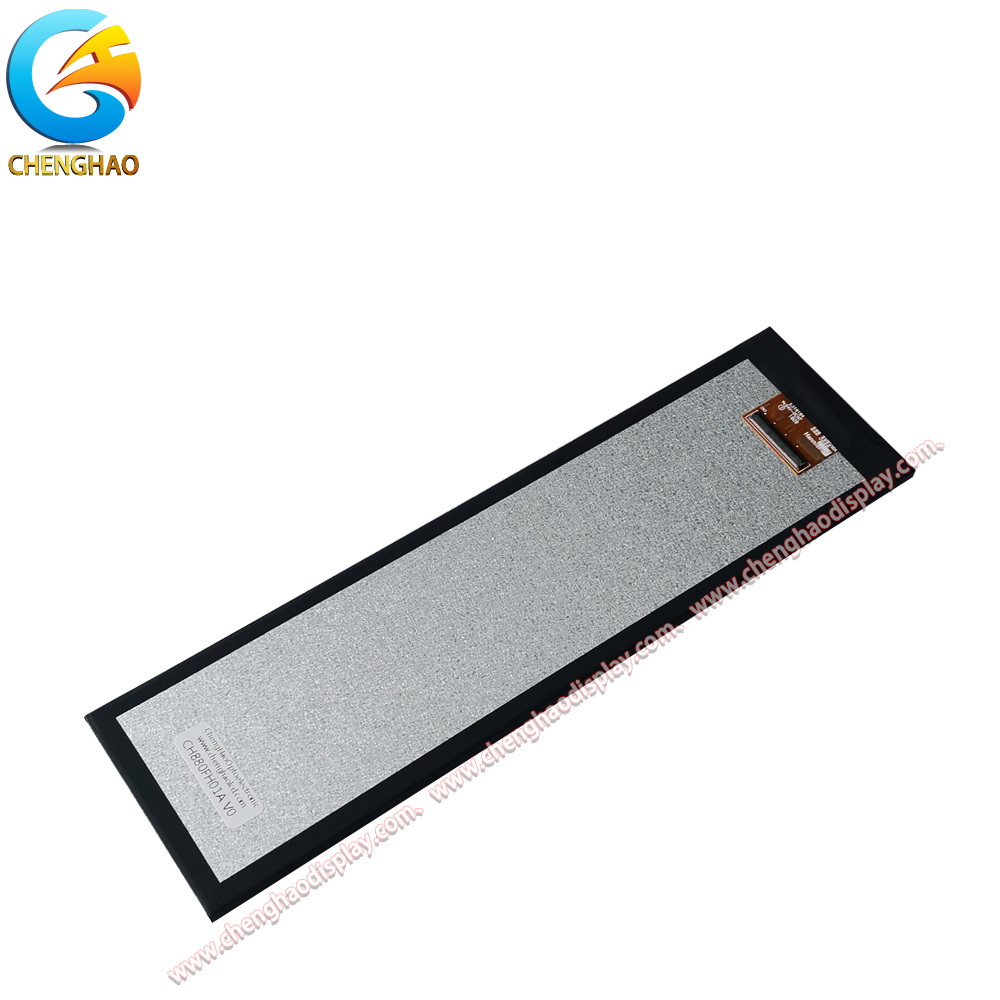

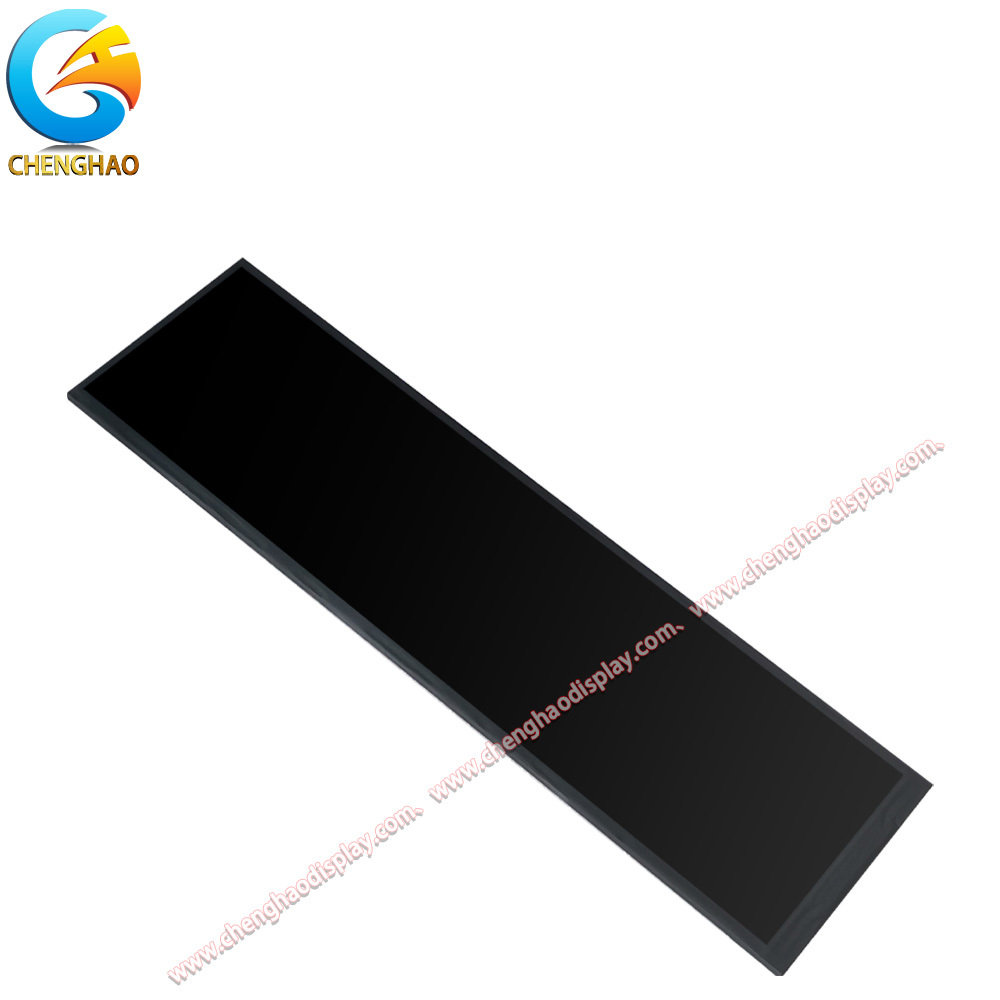

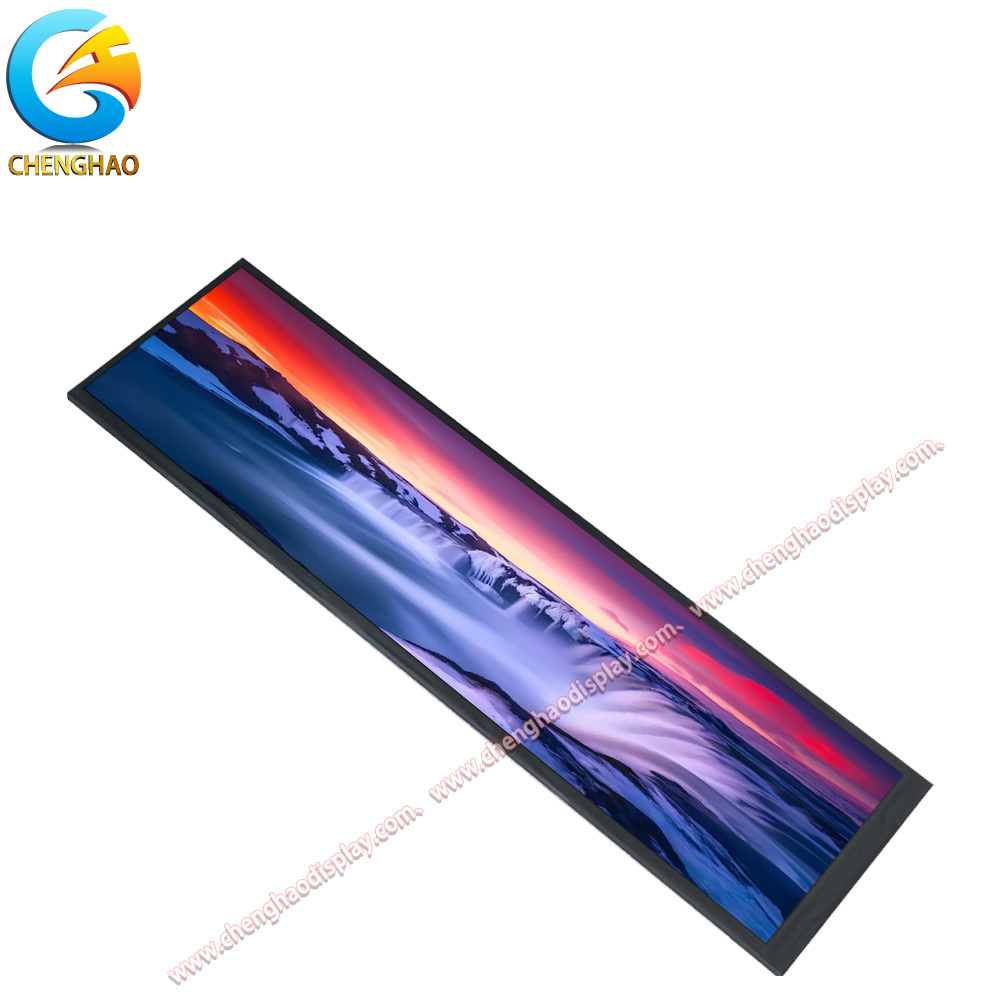

Le CH880FH01A, un module LCD TFT à bande longue de 8 pouces spécialisé, fabriqué par Chenghao Optoelectronic, est conçu pour répondre aux besoins d'affichage des appareils où l'espace est limité, mais où la clarté visuelle et la fiabilité sont non négociables. Ce module se distingue sur le marché par sa capacité à s'intégrer dans des espaces d'installation étroits tout en offrant des fonctions d'affichage haute performance, ce qui en fait un choix privilégié pour les clients de divers secteurs à la recherche à la fois de praticité et de qualité.​

Mesurant 231,3 x 64,3 mm au total, le module présente une zone visible de 219,48 x 55,32 mm et une zone active de 218,88 x 54,72 mm, des dimensions qui lui permettent de s'intégrer de manière transparente dans des appareils tels que les contrôleurs industriels à panneaux étroits et les hubs domestiques intelligents compacts sans sacrifier l'espace d'affichage. Structurellement, il s'agit d'un ensemble LCD TFT à matrice active couleur complet, combinant un panneau LCD TFT de haute qualité, des circuits intégrés de pilote précis, un rétroéclairage uniforme et un FPC flexible.  En termes de capacités d'affichage, le module LCD TFT à bande longue de 8 pouces excelle en fournissant des visuels clairs et vifs. Il adopte un mode d'affichage IPS/transmissif/normalement noir, qui offre non seulement de larges angles de vision de 80/80/80/80 degrés, mais garantit également que les couleurs restent fidèles et que la luminosité reste constante quelle que soit la position de vision, ce qui est essentiel pour les scénarios où plusieurs utilisateurs peuvent avoir besoin d'accéder à l'affichage simultanément.

Avec une résolution de 480 x 1920 points et la prise en charge de 16 millions de couleurs, il peut rendre du texte détaillé, des graphiques complexes et du contenu dynamique avec une clarté exceptionnelle, tandis que sa luminosité de 500 cd/m² garantit une lisibilité dans les environnements bien éclairés et modérément sombres.​ Le module bénéficie également d'une forte adaptabilité environnementale, fonctionnant de manière fiable dans une plage de températures de -20 ~ +70 ℃ et tolérant des températures de stockage de -30 ~ +80 ℃. Cela le rend adapté à une utilisation dans des environnements avec des températures fluctuantes, des entrepôts industriels froids aux espaces intérieurs chauds. De plus, avec un modèle de vente en gros en usine (MOQ de 100 pièces), la prise en charge d'échantillons et les options de personnalisation, le CH880FH01A offre une flexibilité pour répondre aux divers besoins des clients, qu'ils soient en phase de R&D ou qu'ils nécessitent une production à grande échelle.

Fonctionnalités :

(1) Rapport de dimensions optimisé pour les espaces étroits : avec une taille de module de 231,3 x 64,3 mm et une zone active de 218,88 x 54,72 mm, son rapport d'aspect allongé assure une couverture d'affichage maximale dans les panneaux d'appareils minces (par exemple, les contrôleurs industriels étroits), évitant le problème de « l'espace de bord perdu » des modules carrés traditionnels.​

(2) Conception visuelle conviviale pour plusieurs utilisateurs : le mode IPS/transmissif/normalement noir, combiné à des angles de vision de 80/80/80/80 et à une précision des couleurs de 16 millions, élimine les différences visuelles entre les vues de face et de côté, ce qui est idéal pour les scénarios où plusieurs utilisateurs (comme le personnel d'atelier ou les résidents) vérifient l'affichage simultanément.​

(3) Protection à double plage de températures : en plus de prendre en charge une utilisation opérationnelle de -20~+70℃, il tolère des conditions de stockage de -30~+80℃, empêchant la dégradation des performances due aux changements de température extrêmes pendant le transport ou le stockage en entrepôt.​

(4) Support flexible de la R&D à la production : en plus d'un MOQ de vente en gros de 100 pièces, il offre la fourniture d'échantillons pour les tests de R&D et les options de personnalisation (par exemple, les ajustements FPC), comblant le fossé entre les besoins d'essai en petits lots et les demandes de production à grande échelle.

Paramètres techniques :

Direction de vision	80/80/80/80
Interface	MIPI
Zone active	218,88 x 54,72 mm
Couleur	16 millions
Résolution	480 x 1920 points
Luminosité de l'écran	500 Cd/m2
Zone de visualisation	219,48 x 55,32 mm
Température de fonctionnement	-20 ~ +70℃
Taille des contours	231,3 x 64,3 x 4,8 mm
Contraste	800:1

Personnalisation :

En tant que fabricant professionnel de pièces de rechange LCD TFT, Chenghao Optoelectronic se concentre sur la fourniture de services de personnalisation ciblés pour le module LCD TFT à bande longue de 8 pouces CH880FH01A (une pièce de rechange, pas un produit fini). Tous les contenus de personnalisation s'articulent autour de l'optimisation de l'adaptabilité du module à l'assemblage des appareils en aval, couvrant les paramètres fonctionnels, les détails structurels et les mises à niveau liées au toucher, tout en garantissant que le module personnalisé maintient la stabilité et la compatibilité requises pour l'intégration des pièces de rechange.​
1. Personnalisation des paramètres fonctionnels LCD TFT​
Pour correspondre aux exigences de fonctionnement des différents appareils en aval, des ajustements des paramètres fonctionnels sont proposés pour le composant principal LCD TFT. En termes de personnalisation de la luminosité, la luminance standard de 500 cd/m² peut être ajustée dans la plage de 200~800 cd/m² : une luminosité inférieure (200~300 cd/m²) pour les pièces de rechange de contrôle domestique intelligent à faible consommation d'énergie et une luminosité supérieure (600~800 cd/m²) pour les pièces de rechange d'appareils IoT extérieurs qui nécessitent des performances anti-éblouissement. Pour la personnalisation du type d'interface, l'interface MIPI standard peut être modifiée en interfaces SPI ou parallèles, s'adaptant aux besoins de compatibilité du système de contrôle des anciens équipements industriels ou de l'instrumentation spécialisée, éliminant ainsi la nécessité pour les clients de remplacer d'autres pièces de rechange dans l'appareil.​
2. Personnalisation de la forme et de la structure du FPC​
En tant que composant de connexion clé du module LCD TFT (pièce de rechange), la forme et la structure du FPC sont entièrement personnalisables pour s'adapter à l'espace d'assemblage interne des appareils en aval. La personnalisation de la forme comprend la découpe du FPC en formes en L, en U ou irrégulières, évitant les conflits avec d'autres pièces de rechange (telles que les condensateurs et les résistances) à l'intérieur de l'appareil pendant l'installation. La personnalisation de la structure couvre l'ajustement de l'épaisseur du FPC (de 0,2 mm à 0,5 mm) et le nombre/la position des broches : par exemple, l'augmentation de 2 à 4 broches de signal pour les appareils qui ont besoin d'une transmission de données supplémentaire, ou le raccourcissement de la longueur du FPC de 10 à 30 mm pour s'adapter aux intérieurs d'appareils compacts. Tous les FPC personnalisés maintiennent les mêmes performances de transmission de signal que la version standard pour assurer une intégration stable avec d'autres pièces de rechange.​
3. Personnalisation anti-éblouissement et anti-reflet de l'écran​
Pour améliorer la convivialité du module dans différents environnements d'éclairage (en tant que pièce de rechange pour l'assemblage de l'appareil), une personnalisation du revêtement anti-éblouissement (AG) est fournie pour la surface de l'écran. Un revêtement AG mat est appliqué sur le panneau LCD, réduisant la réflexion de la lumière de 60 % à 80 % par rapport à l'écran standard, ce qui le rend adapté aux pièces de rechange d'appareils utilisées dans des scénarios lumineux (tels que les équipements d'atelier industriel ou les terminaux IoT extérieurs). Pour les clients ayant des besoins de réflexion plus élevés, un revêtement anti-éblouissement + anti-reflet (AR) à double couche en option peut être ajouté, minimisant davantage l'éblouissement en plein soleil, garantissant des effets d'affichage clairs sans affecter l'épaisseur du module ni l'assemblage avec d'autres pièces de rechange.​
4. Personnalisation de l'installation de la fonction tactile​
Pour les appareils en aval qui nécessitent un fonctionnement tactile, le CH880FH01A (en tant que pièce de rechange LCD TFT) peut être mis à niveau avec l'installation de la fonction tactile, en intégrant un écran tactile capacitif (CTP) sur la surface du LCD TFT. La fonction tactile prend en charge le toucher simultané à 5 points, avec un temps de réponse ≤10 ms, répondant aux besoins de fonctionnement des panneaux de contrôle domestique intelligent, des équipements médicaux ou des appareils de contrôle industriel. Lors de l'installation, le module tactile est fixé en tant que composant de pièce de rechange indépendant, garantissant qu'il n'endommage pas la structure LCD TFT d'origine et peut être facilement assemblé avec le module dans l'appareil en aval.​
5. Personnalisation de la conception du panneau tactile​
Pour les clients qui ont besoin d'expériences de fonctionnement tactile personnalisées, la personnalisation de la conception du panneau tactile est proposée (correspondant à la fonction tactile installée sur la pièce de rechange LCD TFT). Cela comprend la personnalisation de la taille, en ajustant la zone active du panneau tactile pour l'aligner sur la zone d'affichage active de 218,88 x 54,72 mm du CH880FH01A, ou en la réduisant légèrement pour s'adapter à la conception de la lunette de l'appareil. La personnalisation du traitement de surface couvre le revêtement anti-empreintes digitales (AF) (pour réduire les taches sur les panneaux fréquemment touchés) ou le revêtement dur anti-rayures (avec une dureté de 3H~6H, adapté aux pièces de rechange d'équipements industriels sujettes à l'usure). De plus, la conception des bords du panneau tactile peut être personnalisée en bords arrondis (rayon 1~3 mm) pour correspondre à l'esthétique globale de l'assemblage de l'appareil, garantissant que le panneau tactile (en tant que composant de pièce de rechange) s'intègre de manière transparente au module LCD TFT et à l'appareil en aval.

FAQ :

Q : Quel est le nom de la marque de cet écran LCD TFT ?

R : Le nom de la marque est Chenghao Optoelectronic.

Q : Quel est le numéro de modèle de cet écran LCD TFT ?

R : Le numéro de modèle est CH800FH01A.

Q : Où cet écran LCD TFT est-il fabriqué ?

R : Ce produit est fabriqué en Chine, plus précisément à Shenzhen.

Q : Quelles certifications cet écran LCD TFT possède-t-il ?

R : Cet écran LCD TFT est certifié CE, ISO9001, RoHS et SGS.

Q : Quelles sont les conditions de paiement acceptées pour l'achat de cet écran LCD TFT ?

R : Les conditions de paiement acceptées sont T/T, AliPay et PayPal.
