Module d'affichage LCD MIPI à longue bande 1920 480, écran TFT IPS 8 pouces pour applications industrielles

Description du produit :

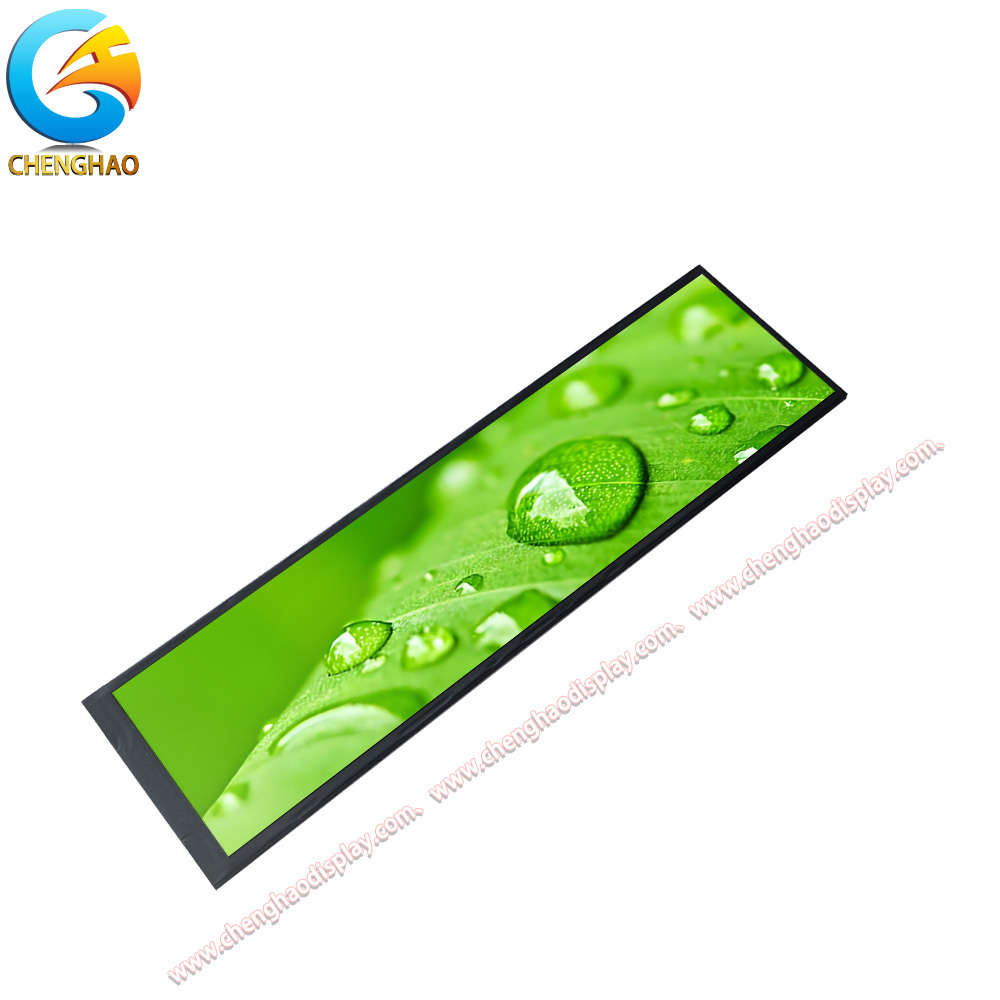

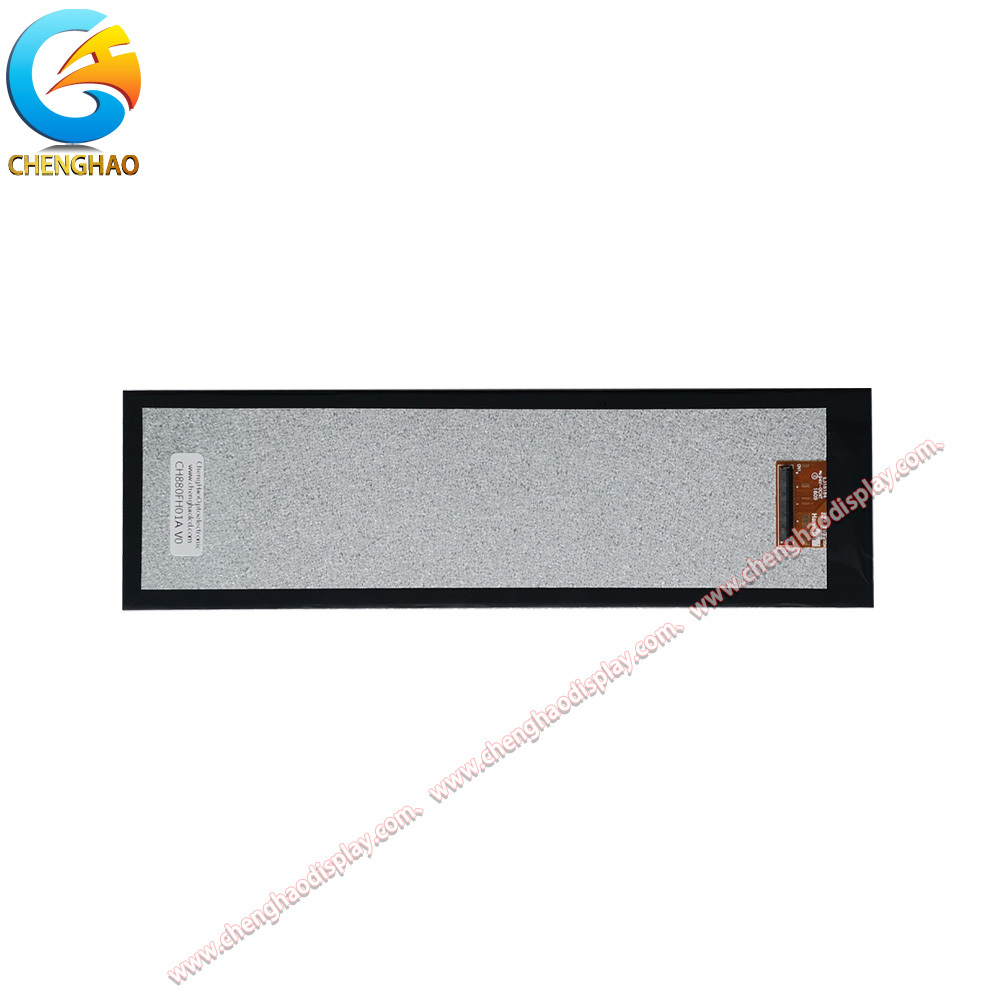

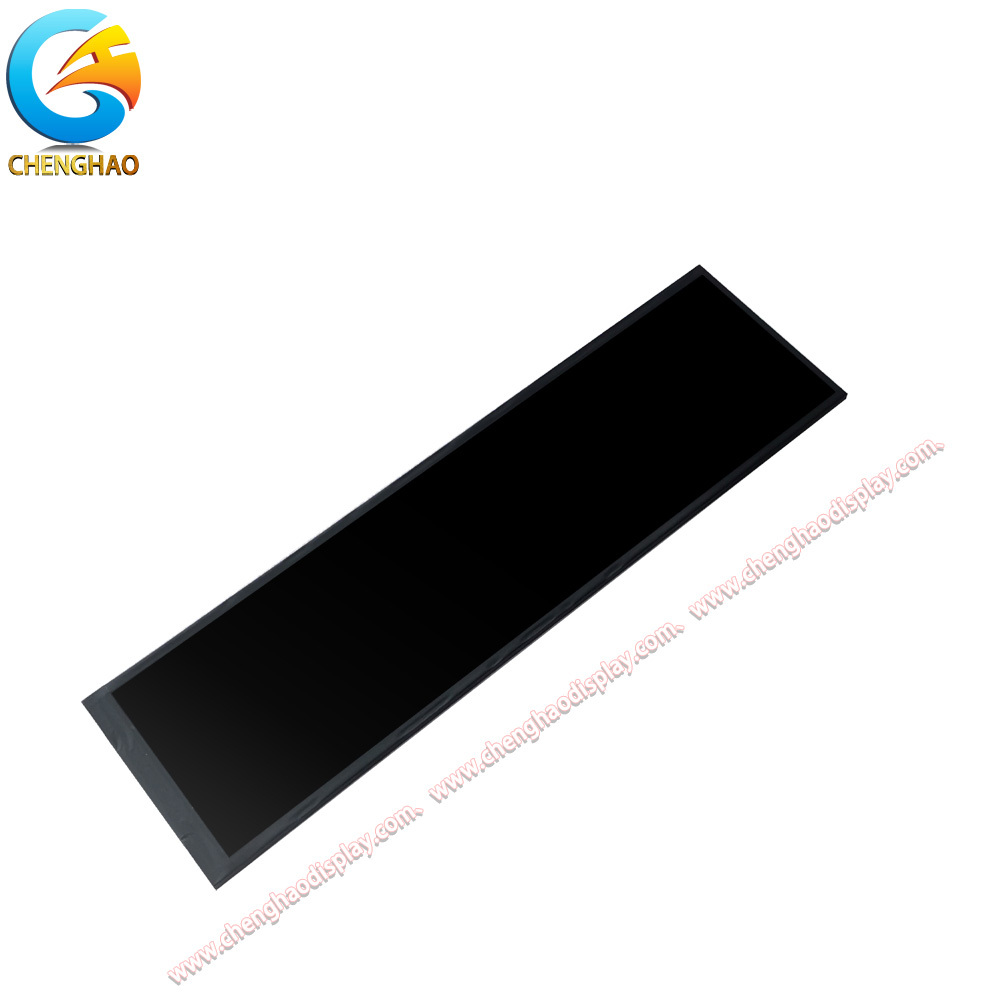

Le CH880FH01A, un module LCD TFT à bande de 8 pouces conçu comme un composant d'affichage pur (pas de stockage intégré, nécessitant une connexion à un panneau de contrôle externe), est une solution peu encombrante conçue par Chenghao Optoelectronic pour les fabricants d'appareils confrontés à des contraintes d'installation étroites. Contrairement aux unités d'affichage intégrées, il se concentre uniquement sur la fourniture d'une sortie visuelle fiable, en s'appuyant entièrement sur les systèmes de contrôle des clients pour activer et transmettre les données, ce qui en fait un choix flexible et rentable pour les besoins d'affichage spécialisés.​

Mesurant 231,3 x 64,3 mm avec une zone d'affichage active de 218,88 x 54,72 mm, la forme allongée de ce module LCD TFT à bande de 8 pouces s'intègre parfaitement dans les appareils compacts tels que les panneaux de contrôle industriels ou les bandes de contrôle de maison intelligente, où les écrans carrés traditionnels gaspillent un espace interne précieux.

Sa conception IPS/transmissive/normalement noire garantit des angles de vision de 80/80/80/80 : les utilisateurs, quelle que soit leur position, voient des couleurs et une luminosité constantes, ce qui est essentiel pour les scénarios multi-opérateurs. Avec une résolution de 480 x 1920 et la prise en charge de 16 millions de couleurs, il affiche clairement les petits textes (par exemple, les données des capteurs) et les graphiques simples, tandis qu'une luminosité de 500 cd/m² garantit la visibilité dans les ateliers lumineux ou les maisons bien éclairées.​

Équipé d'une interface MIPI standard, le module permet une connexion facile et stable aux panneaux de contrôle externes : moins de broches réduisent la complexité du câblage, et les faibles interférences électromagnétiques garantissent une transmission fluide du signal pour l'affichage des données en temps réel. Conçu pour résister à un fonctionnement de -20 ~ +70 °C et à un stockage de -30 ~ +80 °C, il s'adapte aux entrepôts frigorifiques ou aux espaces intérieurs chauds sans refroidissement/chauffage supplémentaire. En tant que composant vendu en gros en usine (MOQ de 100 pièces), il équilibre qualité et prix abordable, avec une disponibilité d'échantillons pour les tests de pré-intégration, ce qui est idéal pour les fabricants qui privilégient la compatibilité et le gain de place dans leurs produits finaux.

Caractéristiques :

(1) Conception en bande longue pour une disposition horizontale des informations : Avec une taille de module de 231,3 x 64,3 mm et une zone active de 218,88 x 54,72 mm, la structure en bande longue est optimisée pour la présentation horizontale des données. Elle permet l'affichage séquentiel d'informations multi-groupes (par exemple, les numéros de poste de la chaîne de production + les vitesses en temps réel dans le contrôle industriel, ou les températures ambiantes + l'état des appareils dans les maisons intelligentes) sans diviser le contenu en plusieurs écrans, améliorant ainsi la lisibilité des informations dans les espaces d'installation étroits.​

(2) Direction de vision complète avec une expérience visuelle constante : Adoptant la technologie IPS pour obtenir des directions de vision complètes de 80/80/80/80, elle ne garantit aucune atténuation de la luminosité ni déviation de la couleur lorsqu'elle est vue sous des angles extrêmes (par exemple, 80 degrés du haut ou du bas). Ceci est particulièrement important pour les appareils installés en hauteur ou en bas (tels que les bandes de contrôle de maison intelligente murales ou les tableaux de bord industriels aériens), où les utilisateurs ne regardent pas toujours l'écran de face.​

(3) Résolution Full HD 480 x 1920 pour un rendu précis des détails : La résolution Full HD 480 x 1920 offre une densité de pixels élevée d'environ 85 PPI, permettant un rendu clair des éléments fins tels que les graphiques de données à petite échelle (par exemple, les courbes de tendance de température sur 12 heures) ou les petits détails d'icônes (par exemple, les indicateurs d'état des appareils IoT). Contrairement aux modules à faible résolution, elle évite le flou des détails des bords, assurant ainsi une reconnaissance précise des informations.​

(4) Interface MIPI pour une connexion peu encombrante : L'interface MIPI standard utilise une disposition de broches compacte (moins de 20 broches) par rapport aux interfaces parallèles traditionnelles, réduisant ainsi l'espace occupé par le câblage sur le panneau de contrôle du client. De plus, la transmission de signaux différentiels de MIPI prend en charge le transfert de données sur de plus longues distances (jusqu'à 1 mètre) entre le module et le panneau de contrôle, offrant ainsi plus de flexibilité dans la conception de la disposition interne de l'appareil.​

(5) Plage de températures étendue de -20 ~ +70 °C pour un fonctionnement ininterrompu : Le module maintient des performances d'affichage stables sur la plage de fonctionnement de -20 ~ +70 °C : à -20 °C, le rétroéclairage s'allume instantanément sans préchauffage ; à +70 °C, le circuit intégré du pilote évite les retards de signal induits par la surchauffe. Cette adaptabilité à une large plage de températures élimine le besoin de modules de chauffage ou de refroidissement supplémentaires, garantissant une utilisation ininterrompue dans les environnements où la température fluctue de façon saisonnière (par exemple, les terminaux de surveillance IoT semi-extérieurs).

Paramètres techniques :

Applications :

L'écran LCD TFT CH800FH01A de Chenghao Optoelectronic est un produit polyvalent adapté à un large éventail d'occasions et de scénarios d'application. Avec son écran LCD de 7 pouces, cet écran est parfait pour diverses industries et à diverses fins.

Un scénario d'application clé pour le CH800FH01A est dans les systèmes automobiles tels que les écrans d'infodivertissement de voiture ou les systèmes de divertissement des sièges arrière. La haute résolution de 480 x 1920 points garantit des visuels clairs et nets, ce qui le rend idéal pour afficher des cartes de navigation, du contenu multimédia et des informations sur le véhicule.

Une autre application courante de cet écran LCD TFT est dans les panneaux de contrôle industriels. L'écran LCD de 7 pouces offre amplement d'espace pour afficher des données et des graphiques complexes, tandis que l'interface MIPI permet une intégration facile avec les systèmes existants.

Pour les fabricants d'équipements médicaux, le Chenghao Optoelectronic CH800FH01A est un choix fiable pour les systèmes de surveillance des patients ou les dispositifs de diagnostic. Le rapport de contraste élevé de 800:1 garantit une représentation précise des images et des données médicales, tandis que la large zone de visualisation de 219,48 x 55,32 mm permet une visualisation facile par les professionnels de la santé.

De plus, cet écran LCD TFT est bien adapté aux terminaux de point de vente dans les environnements de vente au détail. Le délai de livraison rapide de 3 à 7 jours et l'option de petites quantités de commande permettent aux détaillants de mettre rapidement à niveau leurs systèmes de point de vente avec cet écran de haute qualité.

Dans l'ensemble, l'écran LCD TFT CH800FH01A de Chenghao Optoelectronic est un produit polyvalent et fiable avec un large éventail d'applications. Qu'il soit utilisé dans les systèmes automobiles, les panneaux de contrôle industriels, les équipements médicaux ou les terminaux de point de vente au détail, cet écran LCD de 7 pouces offre d'excellentes performances et une grande durabilité.

FAQ :

Q : Quelle est la marque de cet écran LCD TFT ?

R : La marque de cet écran LCD TFT est Chenghao Optoelectronic.

Q : Quel est le numéro de modèle de cet écran LCD TFT ?

R : Le numéro de modèle de cet écran LCD TFT est CH800FH01A.

Q : Où cet écran LCD TFT est-il fabriqué ?

R : Cet écran LCD TFT est fabriqué à Shenzhen, en Chine.

Q : Quelles certifications cet écran LCD TFT possède-t-il ?

R : Cet écran LCD TFT est certifié CE, ISO9001, RoHS et SGS.

Q : Quelles sont les conditions de paiement pour l'achat de cet écran LCD TFT ?

R : Les conditions de paiement pour l'achat de cet écran LCD TFT sont T/T, AliPay et PayPal.
