Écran tactile HDMI 10,1 pouces 1280x800 IPS TFT Module LCD avec carte de pilote PCB

Description du produit :

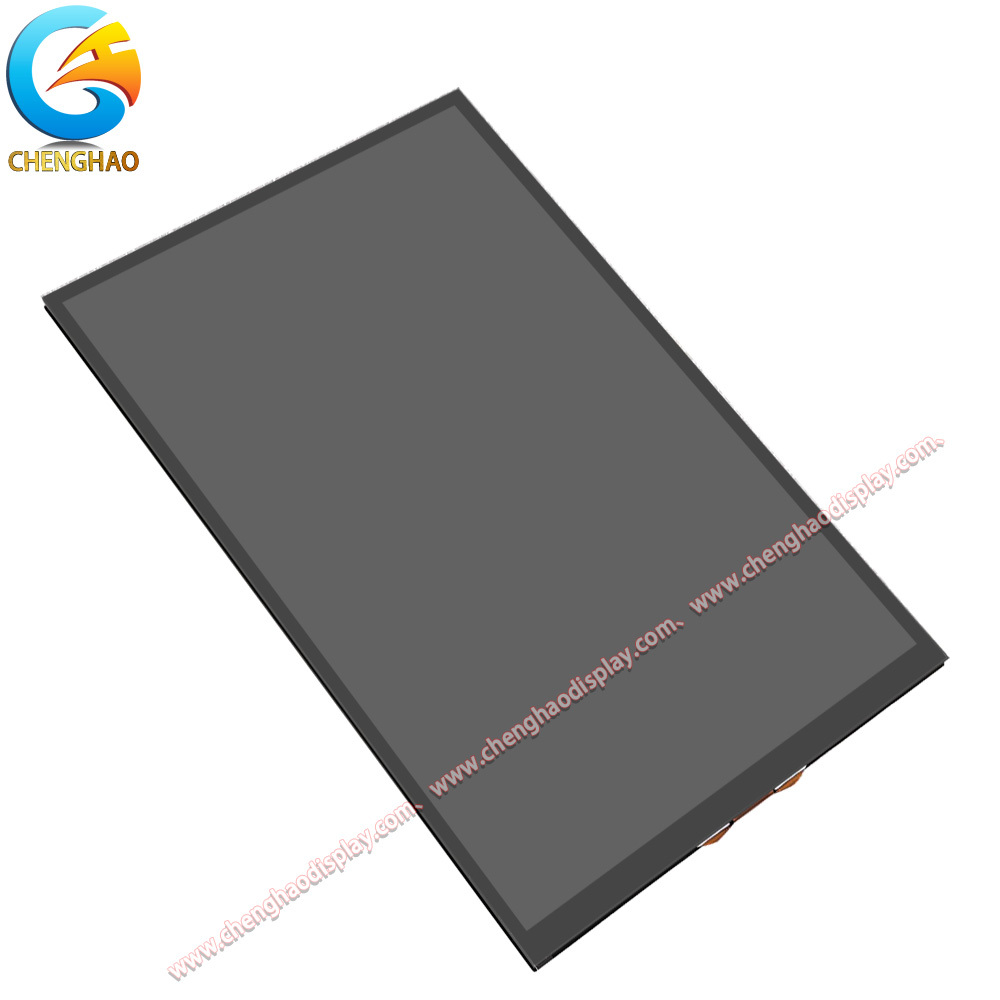

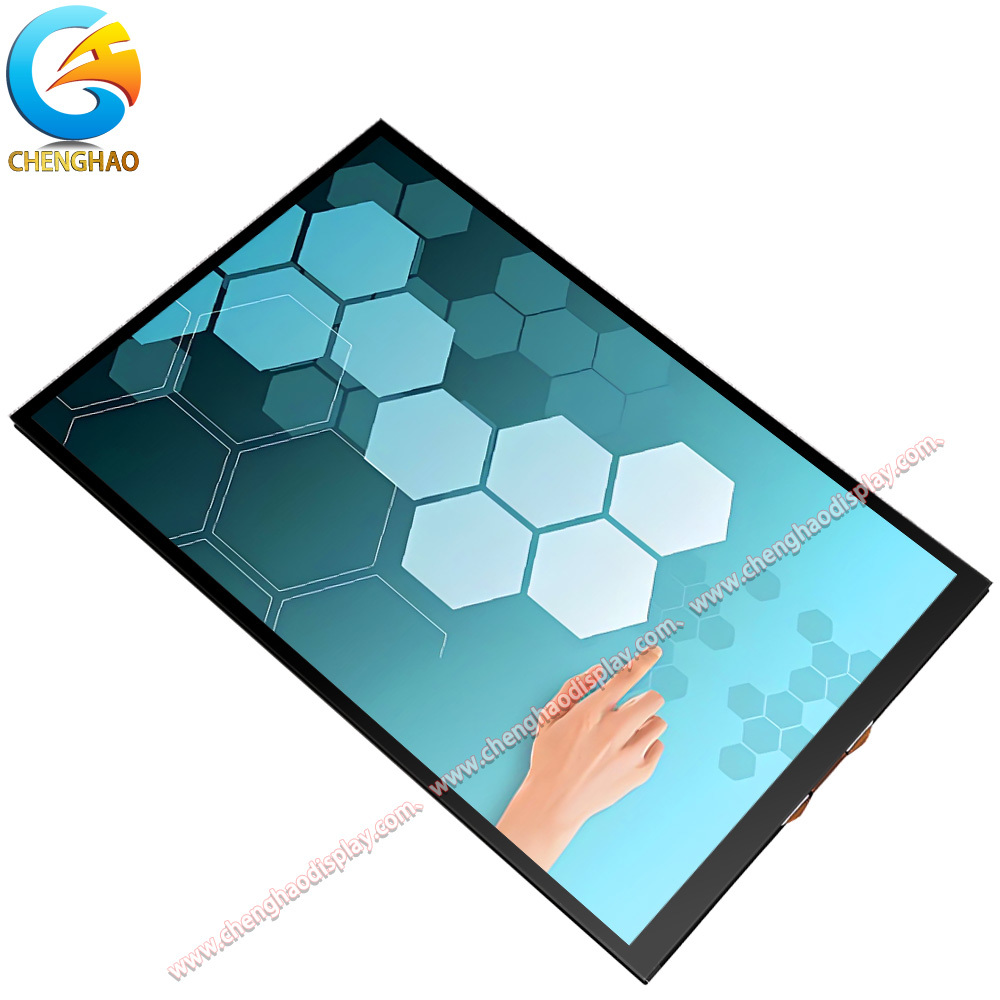

Le CH101WX05C-CT est un module d'affichage LCD TFT de 10,1 pouces doté d'un écran IPS avec une résolution de 800x1280 pixels. Il offre un grand angle de vision de 80 degrés dans toutes les directions, garantissant une qualité d'image constante et claire, quelle que soit la perspective de l'utilisateur. L'écran fonctionne en mode transmissif avec un arrière-plan normalement noir, ce qui contribue à améliorer le contraste et la lisibilité dans diverses conditions d'éclairage. Le module intègre un écran tactile capacitif (CTP) avec une épaisseur de lentille en verre de 1,1 mm et prend en charge la fonctionnalité multi-touch, améliorant l'interaction et le contrôle de l'utilisateur. Ce module d'affichage est équipé d'un rétroéclairage LED blanc délivrant une luminance de 300 cd/m², adapté aux applications intérieures où une luminosité modérée est requise. Le pas de point TFT est de 0,1692 mm en largeur et en hauteur, ce qui contribue à un rendu d'image net et détaillé. La zone d'affichage active mesure 135,36 mm sur 216,576 mm, offrant un grand espace d'écran pour diverses applications. Le module CH101WX05C-CT est livré avec une carte d'interface HDMI de taille 46x50x5 mm, permettant une connectivité facile avec divers appareils tels que Windows, Linux, MAC OS et les plateformes Raspberry Pi. L'interface de l'écran tactile utilise une alimentation USB (DC 5V), simplifiant l'intégration et la gestion de l'alimentation. Cette combinaison d'affichage HDMI et de tactile capacitif est idéale pour les systèmes interactifs nécessitant une compatibilité élevée et une facilité d'utilisation. Conçu avec une taille de contour compacte de 143,4 mm sur 228,9 mm et une épaisseur totale de 4,45 mm, y compris le PCBA et les composants, le module est léger et fin, adapté aux systèmes embarqués et aux appareils portables. La construction robuste comprend des couches telles que le capteur en verre, le SCA et le rembourrage en mousse pour assurer la durabilité et une sensibilité tactile fiable.

Caractéristiques :

Dimensions de contour compactes et fines
Le module CH101WX05C-CT présente une taille de contour compacte de 143,4 mm de largeur, 228,9 mm de hauteur et une épaisseur totale de 4,45 mm, y compris le PCBA et les composants. Ce profil fin le rend adapté à l'intégration dans des applications à espace limité, telles que les appareils portables et les systèmes embarqués où la réduction de l'encombrement est essentielle.

Affichage haute résolution
Ce module d'affichage offre une résolution de 800 (RVB) x 1280 pixels, offrant des images claires et détaillées. L'agencement des pixels assure une représentation des couleurs vives et des visuels nets, ce qui est bénéfique pour les applications nécessitant un rendu d'image précis, telles que les dispositifs médicaux et les panneaux de contrôle industriels.

Prise en charge d'interface polyvalente

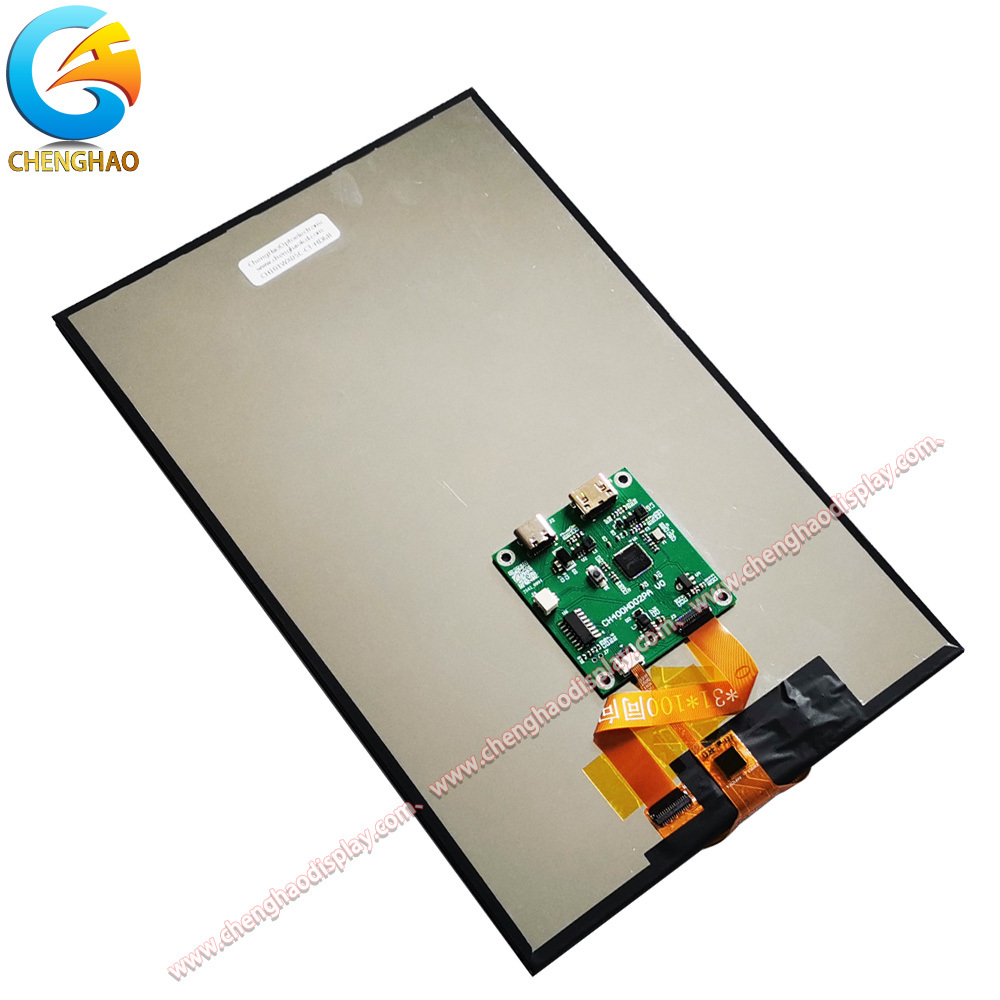

Équipé d'une carte d'interface HDMI et d'un écran tactile capacitif alimenté par USB, le CH101WX05C-CT prend en charge une connectivité facile avec une variété de systèmes d'exploitation, notamment Windows, Linux, MAC OS et Raspberry Pi. L'interface HDMI permet une transmission vidéo de haute qualité, tandis que l'interface USB simplifie l'intégration de l'écran tactile et la gestion de l'alimentation.

Grand angle de vision
Le module offre une expérience de visionnage constante avec un angle de vision de 80 degrés dans toutes les directions (haut, bas, gauche, droite). Ce grand angle de vision garantit que l'écran conserve une bonne précision des couleurs et un bon contraste, même lorsqu'il est vu à partir de positions décentrées, ce qui est important pour les environnements collaboratifs et les applications multi-utilisateurs.

Paramètres techniques :

Personnalisation :

Le module d'affichage CH101WX05C-CT offre un processus de personnalisation flexible adapté pour répondre aux exigences spécifiques du projet dans l'industrie des écrans LCD TFT. La personnalisation commence par la compréhension des besoins de l'application de l'acheteur, y compris la taille d'affichage souhaitée, la résolution, le type d'interface et les conditions environnementales. Pour ce panneau IPS de 10,1 pouces avec une résolution de 800x1280 pixels, les clients peuvent demander des modifications dans plusieurs domaines clés pour optimiser les performances et l'intégration.

Un aspect de personnalisation courant est l'ajustement des dimensions mécaniques et du contour du module pour s'adapter aux boîtiers d'appareils ou aux contraintes de montage uniques. Le profil fin et la taille compacte du CH101WX05C-CT peuvent être encore adaptés en modifiant l'épaisseur ou la forme de la lentille en verre et des couches de l'écran tactile. Cela garantit une intégration transparente dans des produits tels que les panneaux de contrôle industriels, les dispositifs médicaux ou les systèmes embarqués dans les véhicules où l'espace est limité.

La personnalisation de l'interface est un autre domaine critique. Bien que le module standard comprenne une interface HDMI et un écran tactile capacitif alimenté par USB, les clients peuvent avoir besoin de configurations d'interface alternatives telles que MIPI, RGB ou LVDS en fonction de leur écosystème matériel. Chenghao Optoelectronic prend en charge la définition ou la refonte de l'interface LCD et de l'interface de l'écran tactile pour correspondre à des cartes contrôleur ou des systèmes d'exploitation spécifiques, améliorant ainsi la compatibilité et réduisant le temps de développement.

La luminosité du rétroéclairage et l'étalonnage des couleurs peuvent également être personnalisés pour s'adapter à différents environnements d'éclairage. Le rétroéclairage LED blanc du CH101WX05C-CT avec une luminance de 300 cd/m² peut être ajusté vers le haut pour les conditions de lumière ambiante extérieure ou élevée ou réglé pour l'économie d'énergie dans les appareils alimentés par batterie. De plus, les fonctionnalités de l'écran tactile comme la prise en charge multi-touch, le retour tactile et les revêtements antireflet peuvent être personnalisées pour améliorer l'expérience utilisateur en fonction des scénarios d'application.

Le processus de personnalisation implique généralement une collaboration étroite entre l'équipe d'ingénierie de Chenghao et le client. Une fois les exigences initiales recueillies, des prototypes sont développés et testés pour s'assurer que toutes les spécifications sont respectées. Ce processus itératif permet de relever tous les défis techniques et de garantir que le produit final correspond parfaitement aux exigences fonctionnelles et esthétiques du client. La capacité de Chenghao à offrir des solutions complètes - de la conception et du prototypage à la production de masse - fait du CH101WX05C-CT un choix polyvalent pour les applications LCD TFT personnalisées.

FAQ :

Q1 : Quel est le numéro de modèle de l'écran tactile capacitif LCD TFT ?

R1 : Le numéro de modèle de l'écran tactile capacitif LCD TFT est CH101WX05C-CT.

Q2 : Ce produit possède-t-il des certifications ?

R2 : Oui, l'écran tactile capacitif LCD TFT de Chenghao Optoelectronic est certifié CE, RoHS et FCC.

Q3 : Existe-t-il une quantité minimale de commande pour ce produit ?

R3 : Non, il n'y a pas de quantité minimale de commande (pas de MOQ) pour ce produit.

Q4 : Comment le produit est-il emballé pour l'expédition ?

R4 : Tous les produits sont emballés en toute sécurité pour garantir la sécurité. Les produits de petite taille sont emballés à l'aide d'un plateau + carton, tandis que les plus grandes tailles utilisent une fente en mousse + carton. L'emballage peut également être personnalisé en fonction des exigences des clients.

Q5 : Quels sont les délais de livraison et les conditions de paiement typiques ?

R5 : Le délai de livraison est généralement de 3 à 7 jours. Les conditions de paiement incluent TT (virement télégraphique) ou d'autres méthodes convenues.

Q6 : Quelle est la capacité d'approvisionnement de Chenghao Optoelectronic pour ce produit ?

R6 : Chenghao Optoelectronic a une capacité d'approvisionnement de 20 000 000 pièces par mois pour cet écran tactile capacitif LCD TFT.
