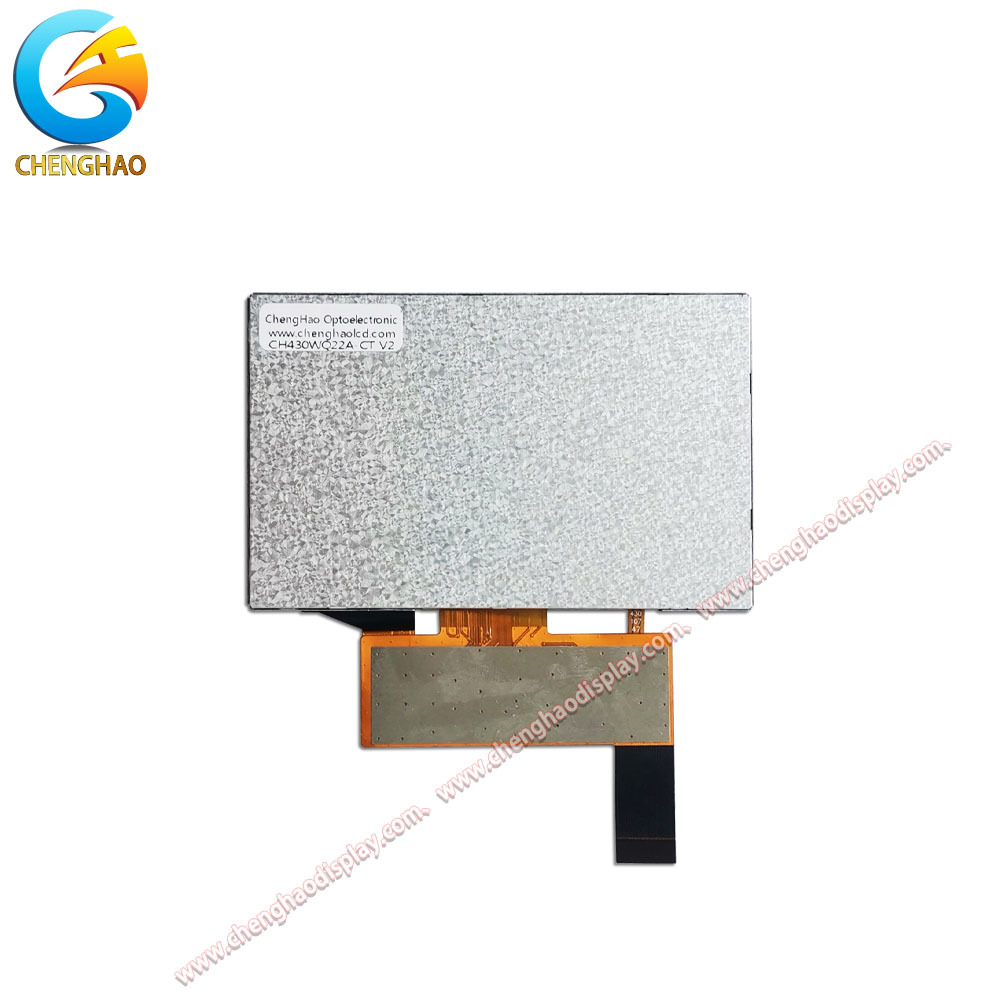

Module d'affichage tactile de 24 broches 4.3 pouces IPS TFT LCD pour une large température

Description du produit :

Le CH430WQ22A-CT est un module LCD TFT 4,3 pouces haute performance conçu pour les applications industrielles, automobiles et grand public exigeantes. Il est doté d'un écran IPS orienté paysage avec une résolution nette de 800x480, offrant des visuels aux couleurs vives (16 millions de couleurs). Les larges angles de vision de 80/80/80/80 garantissent une qualité d'image constante, quelle que soit la direction. La technologie tactile capacitive intégrée (interface IIC) offre une expérience utilisateur fluide et réactive. Conçu pour résister aux environnements difficiles, il fonctionne de manière fiable de -20 °C à +70 °C. Pour une intégration système polyvalente, le module utilise un FPC à 24 broches et prend principalement en charge une interface SPI, avec des options pour MCU, RVB, LVDS et autres sur personnalisation. Ses dimensions compactes (105,5x67,2x4,75 mm) et sa haute luminosité (800 cd/m² en standard) en font une solution idéale pour les applications à haute visibilité et à espace limité.

Caractéristiques :

Le CH430WQ22A-CT se distingue par une combinaison de spécifications robustes et de conception adaptable :

• Facteur de forme compact optimisé : Avec une taille de module de 105,5x67,2 mm et un profil fin de 4,75 mm, il optimise la zone d'affichage (zone active de 95,04x53,86 mm) dans un encombrement minimal, parfait pour les appareils portables et embarqués.

• Clarté et performance des couleurs : La résolution WVGA de 800x480 offre suffisamment de détails pour les interfaces complexes, tandis que la profondeur de 16 millions de couleurs et le rapport de contraste de 800:1 garantissent des images riches et réalistes.

• Visibilité supérieure : La technologie IPS garantit une couleur et une clarté constantes sur un cône de vision ultra-large de 80 degrés dans toutes les directions. Un rétroéclairage haute luminosité de 800 cd/m² (personnalisable jusqu'à 1 500 cd/m²) assure une lisibilité même en plein soleil.

• Connectivité polyvalente : Bien que configuré par défaut avec une interface SPI sur un FPC à 24 broches, son architecture prend en charge une adaptation facile aux protocoles MCU, RVB ou LVDS, offrant une flexibilité importante pour diverses plateformes matérielles.

• Résilience environnementale : Conçu pour la fiabilité, il prend en charge une plage de températures de fonctionnement étendue (-20 °C à +70 °C) et des conditions de stockage jusqu'à -30 °C, ce qui le rend adapté aux applications intérieures et extérieures.

• Interface tactile moderne : L'inclusion d'un écran tactile capacitif projeté (PCAP) avec communication IIC fournit une solution durable, capable de multitouch et résistante à l'usure de surface, surpassant les écrans tactiles résistifs traditionnels.

Paramètres techniques :

Personnalisation :

Chez Chenghao Optoelectronic, nous comprenons que les modules standard peuvent ne pas convenir à chaque application unique. Le CH430WQ22A-CT sert d'excellente plateforme pour une personnalisation approfondie afin de répondre à vos spécifications exactes. Notre processus de personnalisation flexible comprend :

(1) Adaptation de l'interface et du FPC : Choisissez l'interface optimale (SPI, MCU, RVB, MIPI, LVDS, EDP, HDMI) pour la carte mère de votre système. Nous pouvons personnaliser la forme, la longueur, la rigidité et le brochage du FPC (au-delà des 24 broches standard) pour s'adapter à votre conception mécanique et à vos besoins de connexion.

(2) Réglage optique et environnemental : Ajustez la luminosité du rétroéclairage d'une plage standard (300-1000 cd/m²) jusqu'à 2800 cd/m² pour une lisibilité en plein soleil. Nous pouvons appliquer des revêtements antireflet (AG) ou antireflet (AR). La température de fonctionnement peut être adaptée aux environnements commerciaux (0~50 °C), industriels (-20~70 °C) ou extrêmes (-45~90 °C).

(3) Modifications mécaniques et tactiles : Personnalisez la forme et l'épaisseur de la vitre de protection et ajoutez des ouvertures ou une sérigraphie (logos, icônes). Vous pouvez opter pour différentes solutions tactiles : conserver le tactile capacitif, passer au tactile résistif pour la saisie au stylet ou commander une version uniquement écran sans écran tactile.

(4) Fonctions de fiabilité améliorées : Ajoutez un blindage EMI ou un collage renforcé pour assurer un fonctionnement stable dans les environnements bruyants sur le plan électrique.
Notre équipe d'ingénierie collabore avec vous de la conception à la production, en veillant à ce que votre variante CH430WQ22A-CT personnalisée s'intègre de manière transparente et fonctionne de manière fiable.

Assistance et services :

Chenghao Optoelectronic s'engage à fournir une assistance et des services exceptionnels pour le module CH430WQ22A-CT. Notre équipe de service client dédiée est disponible pour vous aider avec toutes les questions relatives aux spécifications, à l'installation et aux options de personnalisation du module.

Nous proposons une documentation détaillée, notamment des guides d'assemblage, des spécifications techniques et des processus de personnalisation, vous permettant de maximiser les capacités du module. De plus, notre équipe d'assistance technique est équipée pour vous aider à résoudre tous les problèmes qui pourraient survenir après l'installation, en vous offrant des conseils pour garantir un fonctionnement en douceur.

Nous maintenons également une politique de garantie robuste, renforçant notre engagement envers la qualité et la satisfaction de la clientèle. Faites confiance à Chenghao Optoelectronic en tant que partenaire fiable pour obtenir des solutions d'affichage personnalisées adaptées à vos besoins spécifiques.

FAQ :

Q1 : Quel est le numéro de modèle du module d'affichage LCD ?

R1 : Le numéro de modèle du module d'affichage LCD est CH430WQ22A-CT.

Q2 : Quelles certifications ce module d'affichage LCD possède-t-il ?

R2 : Ce produit est certifié CE, RoHS et FCC.

Q3 : Quelle est la quantité minimale de commande pour le module d'affichage LCD Chenghao Optoelectronic ?

R3 : La quantité minimale de commande est de 100 pièces.

Q4 : Comment le produit est-il emballé pour assurer la sécurité pendant l'expédition ?

R4 : Tous les produits sont emballés de manière appropriée pour assurer leur sécurité. Les produits de petite taille sont emballés à l'aide d'un plateau et d'un carton, tandis que les produits de plus grande taille utilisent une fente en mousse et un carton. L'emballage peut également être personnalisé en fonction des exigences des clients.

Q5 : Quels sont les délais de livraison et les conditions de paiement typiques ?

R5 : Le délai de livraison est généralement de 3 à 7 jours. Les conditions de paiement incluent le TT (virement télégraphique) ou d'autres méthodes convenues.

Q6 : Quelle est la capacité d'approvisionnement de ce module d'affichage LCD ?

R6 : Chenghao Optoelectronic peut fournir jusqu'à 50 000 000 pièces par mois.
