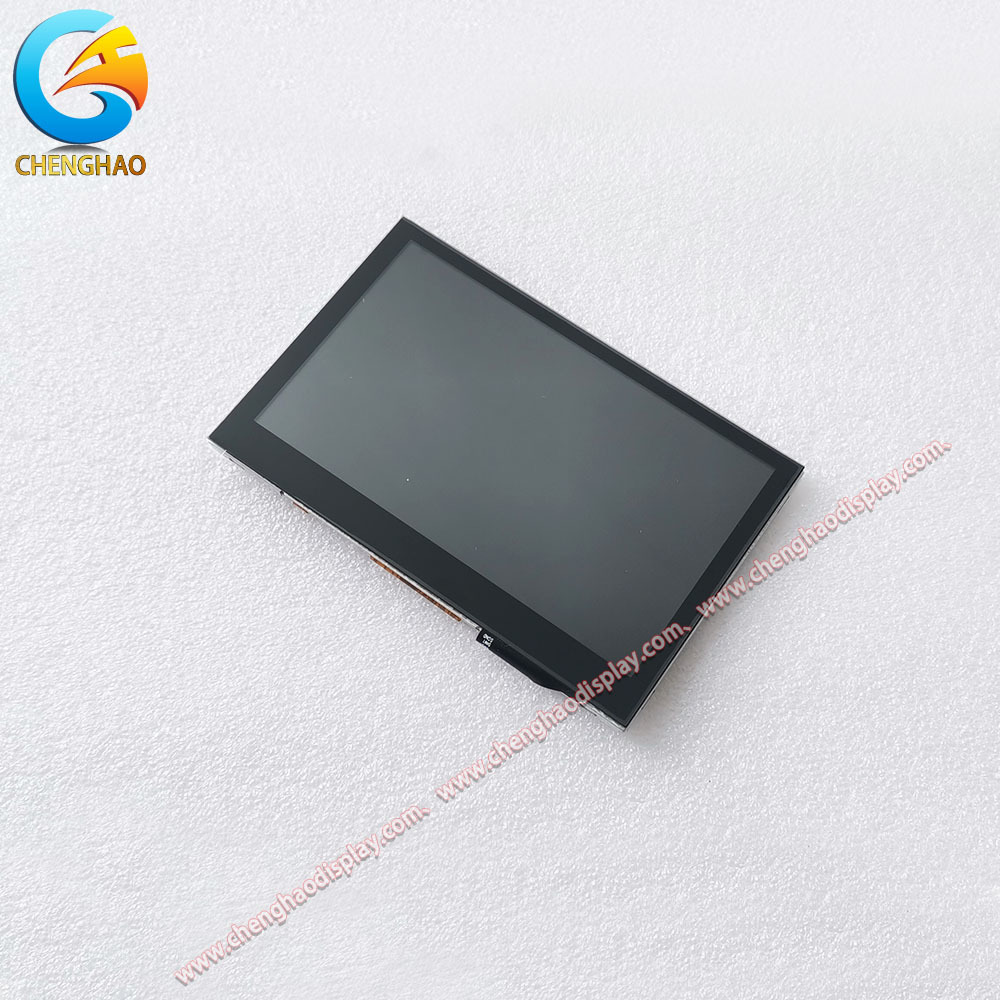

Module d'affichage LCD TFT de qualité industrielle de 4,3 pouces, résolution 800 × 480, angle de vision de 80 degrés

Description du produit :

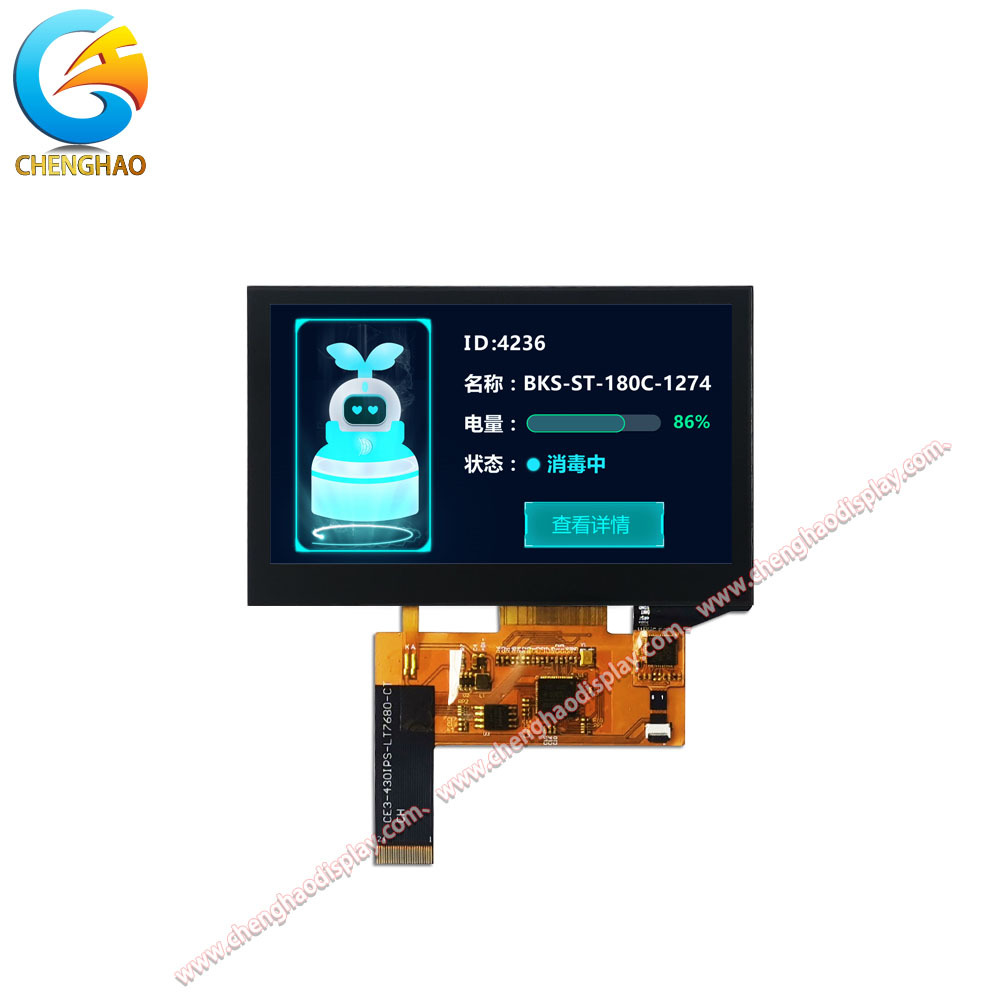

Le CH430WQ22A-CT est un module d'affichage LCD TFT paysage 4,3 pouces haute performance, intégré à une fonctionnalité tactile capacitive, conçu pour les applications industrielles et professionnelles. Bénéficiant d'une résolution nette de 800x480, il offre des visuels vifs de 16 millions de couleurs avec un rapport de contraste de 800:1 et une luminosité élevée de 800 cd/m² (prend en charge la personnalisation de 300 à 1500 cd/m²). Adoptant la technologie IPS transmissive normalement noire, il offre un angle de vision de 80/80/80/80, garantissant une visibilité claire depuis n'importe quelle orientation.

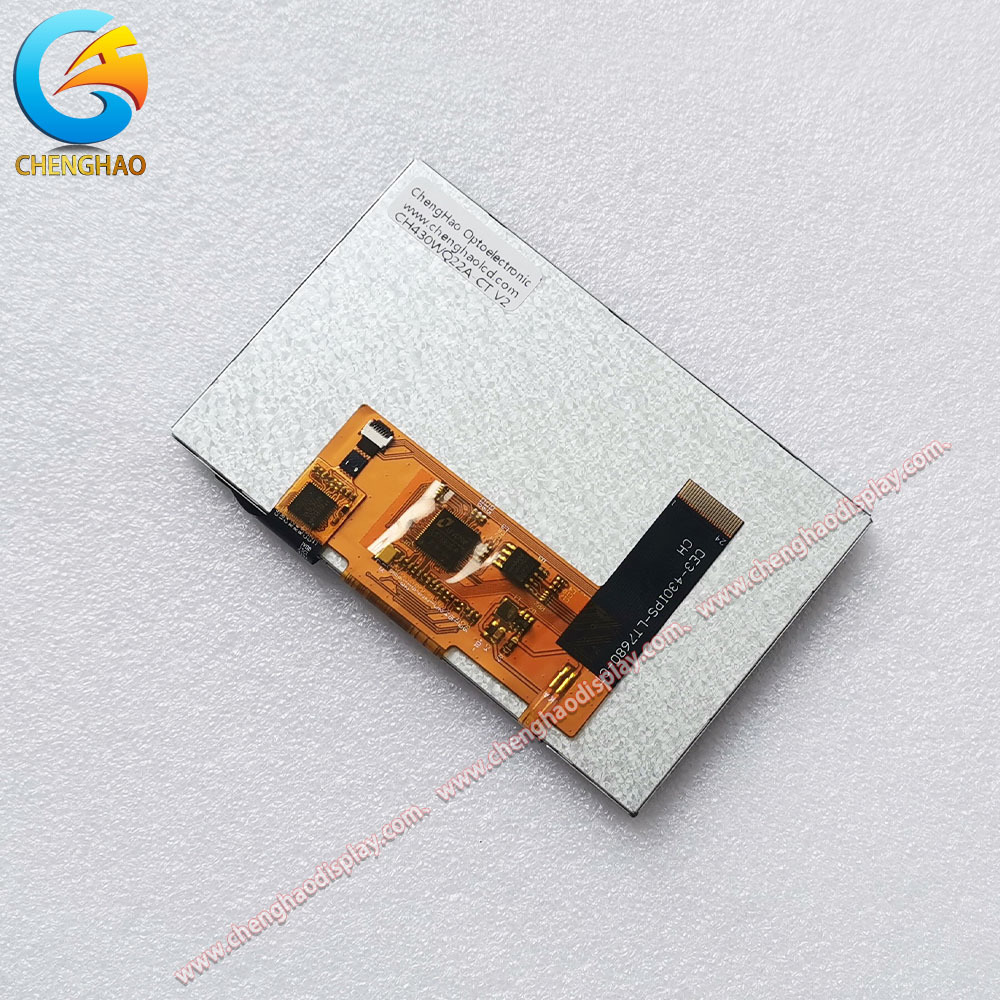

		Le module est doté d'une interface FPC à 24 broches, prenant en charge SPI en standard avec des options personnalisables, notamment MCU, RVB, LVDS et HDMI. Ses dimensions compactes (105,567,24,75 mm) avec une zone active de 95,04*53,86 mm le rendent idéal pour les appareils à espace limité. Équipé d'un écran tactile capacitif à interface IIC (tactile résistif ou non tactile en option), il fonctionne de manière stable dans une plage de température de -20~+70℃, la température de stockage atteignant -30~+80℃, ce qui convient aux environnements industriels difficiles.

Caractéristiques :

• Panneau IPS à angle de vision ultra-large
  L'écran transmissive IPS normalement noir offre une vision uniforme à 80° dans les quatre directions, éliminant la distorsion des couleurs et assurant une visibilité constante pour les opérations industrielles collaboratives.

• Haute luminosité et luminance personnalisable
  Avec une luminosité standard de 800 cd/m² et une plage de personnalisation de 300 à 1500 cd/m², le module maintient une lisibilité claire même en présence d'une forte lumière ambiante, idéal pour les sites industriels extérieurs ou à forte luminosité.

• Compatibilité d'interface flexible
  Prend en charge SPI par défaut, avec des options extensibles, notamment MCU, RVB, LVDS et HDMI. La conception FPC à 24 broches assure une transmission stable du signal pour divers systèmes de contrôle industriels.

• Large tolérance de température
  La température de fonctionnement de -20℃ à 70℃ et la température de stockage de -30℃ à 80℃ permettent des performances fiables dans des environnements extrêmes tels que la surveillance extérieure et les équipements d'automatisation industrielle.

• Options tactiles doubles avec une réponse précise
  Écran tactile capacitif (interface IIC) en standard, avec des alternatives tactiles résistives ou non tactiles disponibles, répondant aux différents besoins opérationnels, comme les scénarios de contact avec des gants dans les usines.

Paramètres techniques :

Personnalisation :

En tant que module d'affichage industriel sur mesure, le CH430WQ22A-CT offre des services de personnalisation complets pour répondre aux diverses exigences des clients, avec les options clés suivantes :

Premièrement, personnalisation FPC : Nous prenons en charge la conception personnalisée de la forme, de la structure et du nombre de broches du FPC, en nous adaptant à l'espace d'installation et aux besoins de connexion spécifiques de vos appareils.

Deuxièmement, personnalisation de l'interface : Au-delà de l'interface SPI standard, nous proposons une personnalisation unique de plusieurs interfaces, notamment MCU, RVB, MIPI, LVDS, EDP et HDMI, garantissant une intégration transparente avec vos systèmes de contrôle.

Troisièmement, réglage de la luminosité du rétroéclairage : La luminosité par défaut de 800 cd/m² peut être ajustée entre 300 et 1500 cd/m², et certains modèles peuvent atteindre jusqu'à 2800 cd/m² pour des scénarios de très haute luminosité.

Quatrièmement, extension de la plage de température : Nous proposons des plages de températures de fonctionnement personnalisées de -10~+60℃ à -45~+90℃, permettant au module de résister au froid ou à la chaleur extrêmes dans des environnements industriels spéciaux.

Cinquièmement, personnalisation du verre de protection : Personnalisez la forme, l'épaisseur, les positions d'ouverture et la sérigraphie du verre de protection en fonction des besoins structurels et de la marque de votre appareil.

Sixièmement, sélection de la solution tactile : Choisissez entre les versions tactile capacitive, tactile résistive ou non tactile en fonction de vos scénarios d'application.

De plus, nous proposons un revêtement antireflet et un traitement anti-interférences électromagnétiques (EMI) pour améliorer l'adaptabilité du module aux conditions de travail difficiles.

Support et services :

Chenghao Optoelectronic s'engage à fournir un support et des services de bout en bout pour le module d'affichage CH430WQ22A-CT, garantissant une expérience d'intégration fluide pour nos clients.

Premièrement, consultation technique : Notre équipe d'ingénieurs professionnels propose une consultation gratuite avant-vente, comprenant des conseils sur la sélection des modules, une analyse de la compatibilité des interfaces et la conception de solutions de personnalisation, pour vous aider à optimiser la correspondance des produits.

Deuxièmement, fourniture d'échantillons : Nous fournissons des échantillons gratuits ou à faible coût pour les tests, vous permettant de vérifier les performances, la compatibilité et la durabilité du module dans vos appareils réels avant les commandes en masse.

Troisièmement, support de personnalisation : Nous affectons des chefs de projet dédiés pour assurer le suivi de vos demandes de personnalisation, de la confirmation des dessins de conception à la production et aux tests de prototypes, en veillant à ce que tous les paramètres personnalisés répondent à vos spécifications.

Quatrièmement, assurance qualité : Tous les modules sont soumis à des tests de vieillissement stricts, à des tests de cycles de température et à des tests de fiabilité avant la livraison. Nous offrons une garantie de qualité complète et des services de maintenance après-vente en temps opportun.

Cinquièmement, support de documentation : Nous proposons des fiches techniques détaillées, des manuels d'utilisation, des documents de définition d'interface et des guides de développement de pilotes pour faciliter l'intégration et le débogage de vos produits.

FAQ :

Q1 : Quelle est la résolution native du CH430WQ22A-CT ?

R : Il a une résolution native de 800 × 480 pixels (WVGA) en orientation paysage.

Q2 : Puis-je utiliser cet écran sans écran tactile ?

R : Oui, l'écran tactile est facultatif : vous pouvez le commander avec un écran tactile capacitif, un écran tactile résistif ou sans écran tactile du tout.

Q3 : Quelles interfaces ce module prend-il en charge en sortie de boîte ?

R : La version standard utilise SPI, mais elle peut être personnalisée pour prendre en charge MCU, RVB, LVDS, MIPI, eDP ou HDMI.

Q4 : Cet écran est-il adapté à une utilisation en extérieur ?

R : Avec une luminosité allant jusqu'à 1500 cd/m² (personnalisable), il fonctionne bien dans les environnements lumineux, en particulier avec les options antireflet.

Q5 : Quelle est la plage de température de fonctionnement ?

R : La plage standard est de -20 °C à +70 °C ; des plages étendues jusqu'à -45 °C et jusqu'à +90 °C sont disponibles sur demande.
