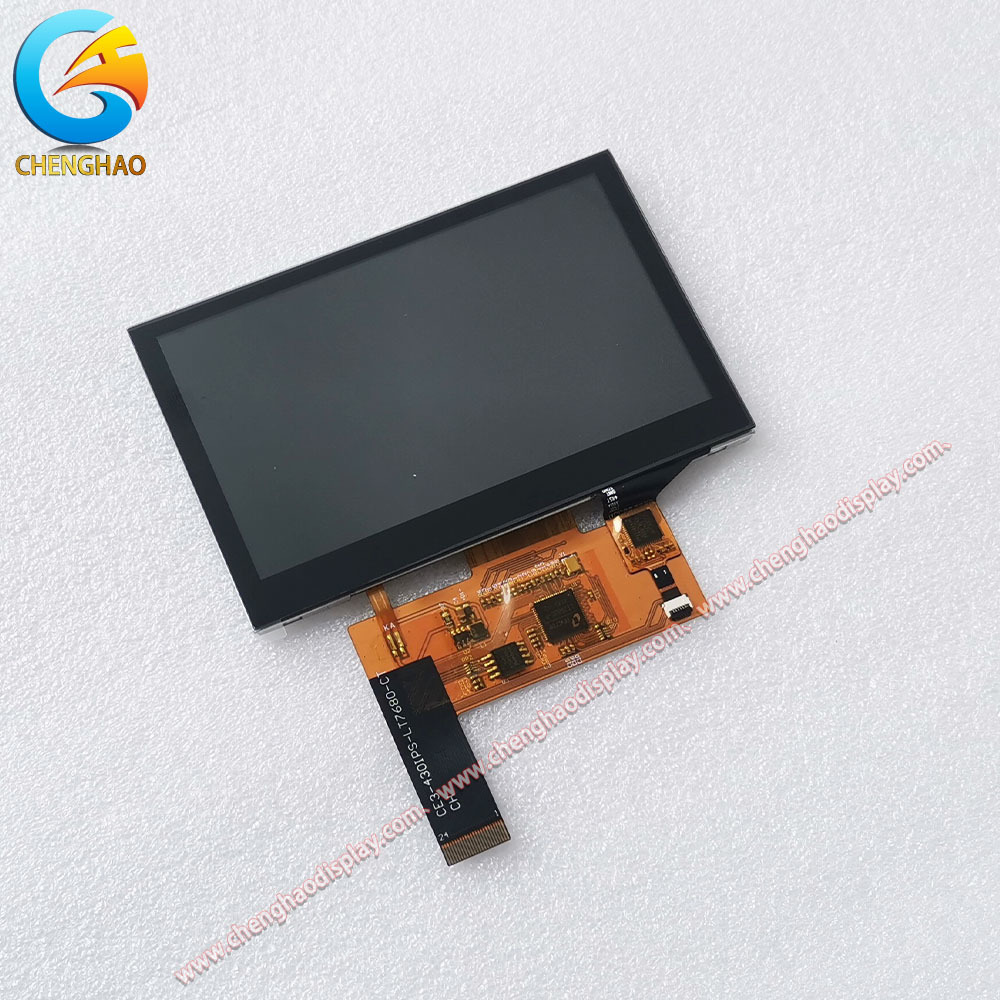

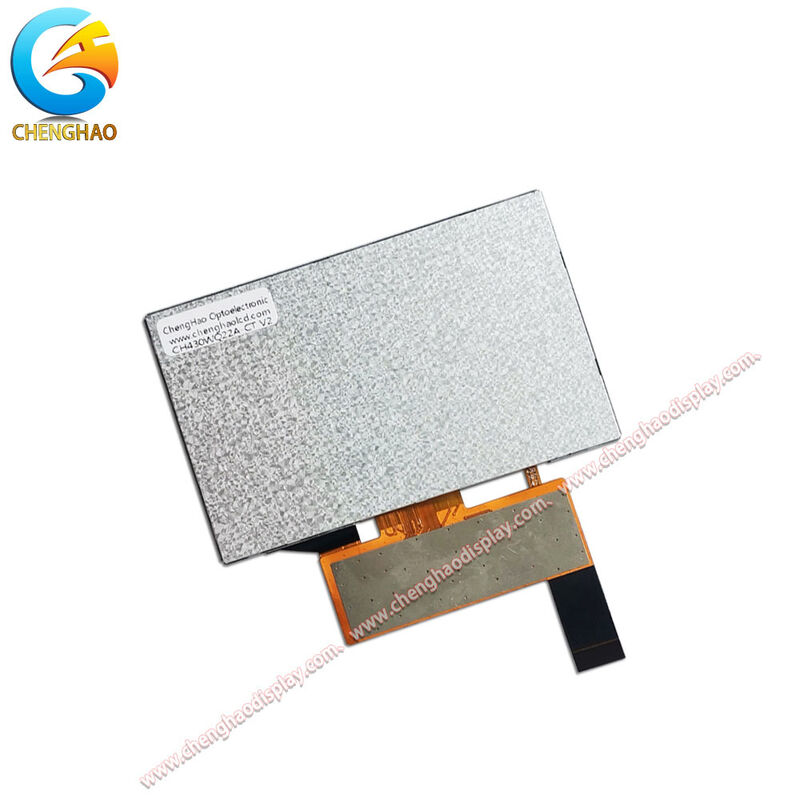

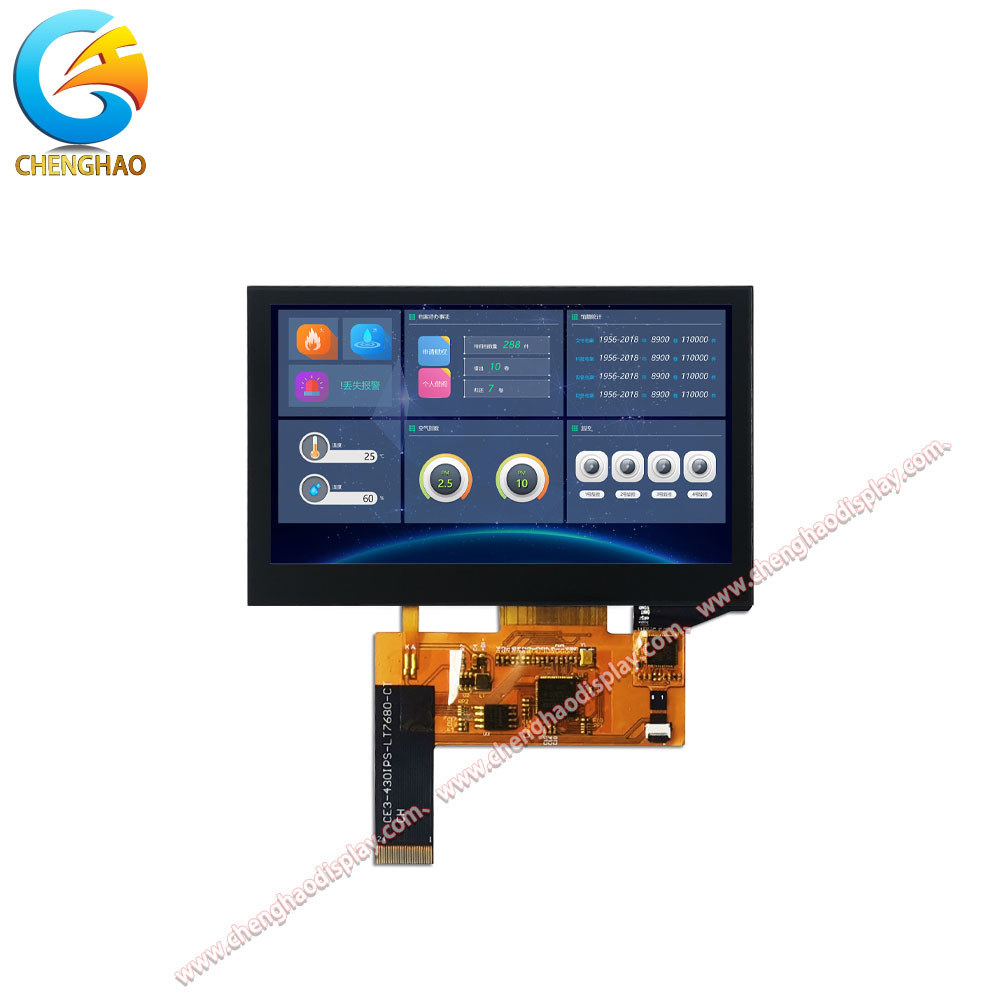

4.3 pouces IPS TFT affichage LCD 800×480 Résolution écran tactile capacitif Interface SPI

Description du produit :

Le CH430WQ22A-CT est un module d'affichage LCD TFT paysage haute performance de 4,3 pouces, doté d'une résolution de 800×480 et d'un écran tactile capacitif intégré. Construit avec la technologie IPS, il offre des couleurs vives de 16,7 millions, un large angle de vision de 80° dans toutes les directions et une luminosité élevée de 800 cd/m²—personnalisable jusqu'à 1500 cd/m² pour les environnements exigeants. Le module mesure 105,5×67,2×4,75 mm avec une zone d'affichage active de 95,04×53,86 mm, ce qui le rend idéal pour les applications compactes mais de haute clarté. Il prend en charge plusieurs options d'interface, notamment SPI, MCU, RVB, LVDS et HDMI, tandis que la fonctionnalité tactile capacitive fonctionne via I²C. Conçu pour la fiabilité, il fonctionne de manière transparente de -20°C à +70°C et peut être stocké entre -30°C et +80°C. Cet écran polyvalent convient aux IHM industrielles, aux dispositifs médicaux, aux systèmes automobiles et aux terminaux de vente au détail intelligents.

Caractéristiques :

• Haute clarté et large vision : La résolution de 800×480 sur un écran IPS de 4,3 pouces garantit des images nettes avec des couleurs constantes sous tous les angles (80/80/80/80).

• Rétroéclairage lumineux et adaptable : Luminosité standard de 800 cd/m², évolutive jusqu'à 1500 cd/m² pour une utilisation en extérieur ou en forte luminosité ambiante.

• Prise en charge d'interface flexible : Livré avec SPI mais peut être configuré pour MCU, RVB, LVDS, MIPI, eDP ou HDMI en fonction des besoins du système.

• Tolérance environnementale robuste : Fonctionne de manière fiable de -20°C à +70°C ; la plage de stockage s'étend de -30°C à +80°C.

• Tactile capacitif intégré : Le CTP basé sur I²C réactif améliore l'interaction de l'utilisateur sans compromettre la qualité de l'affichage.

Paramètres techniques :

Taille de l'écran	4,3 pouces
Direction de vision	80/80/80/80
Température de fonctionnement	-20 ~ +70 ℃
Contraste	800
Luminosité de l'écran	800 Cd/m²
Interface tactile	IIC
Type de module	4,3" TFT+CTP
Couleur	16M
Température de stockage	-30 ~ +80 ℃
Mode d'affichage	IPS / Transmissif / Normalement noir

Personnalisation :

Chenghao Optoelectronic propose une personnalisation étendue pour le CH430WQ22A-CT afin de répondre aux diverses exigences des applications. Les clients peuvent adapter la disposition du FPC—y compris le nombre de broches, la forme et le routage—pour correspondre à la conception de leur PCB. La flexibilité de l'interface permet l'intégration de normes de signalisation uniques ou multiples telles que SPI, RVB, LVDS ou HDMI au sein d'un même module. L'intensité du rétroéclairage peut être ajustée de 300 à 1500 cd/m² (ou plus sur demande), garantissant une visibilité optimale dans toutes les conditions d'éclairage. Pour les environnements extrêmes, les plages de températures de fonctionnement peuvent être étendues à -45°C~+90°C. Les personnalisations supplémentaires incluent un traitement de surface antireflet, un blindage EMI, des couvercles en verre renforcé avec des découpes personnalisées ou une sérigraphie, et des configurations tactiles résistives ou sans contact en option. Chaque modification est soumise à une validation rigoureuse pour maintenir l'intégrité optique et mécanique.

Support et services :

Chenghao Optoelectronics fournit un support technique de bout en bout pour le CH430WQ22A-CT, de l'évaluation à la production de masse. Les clients reçoivent une documentation technique complète, comprenant des fiches techniques, des schémas de synchronisation et des schémas de référence. Notre équipe d'ingénieurs peut rapidement aider à l'intégration des pilotes, à l'étalonnage tactile et à la configuration de l'interface. Nous fournissons également des échantillons pour le prototypage et pouvons effectuer des tests de compatibilité sur demande. Le service après-vente comprend une garantie produit de 13 mois et une assistance technique en ligne à distance pour aider les clients à accélérer le lancement de leurs produits. S'appuyant sur des lignes de production certifiées ISO et un système logistique mondial efficace, Chenghao assure une livraison stable et des garanties d'approvisionnement à long terme pour les clients industriels et commerciaux du monde entier.

FAQ :

Q1 : Quel est le numéro de modèle de ce module d'affichage LCD ?

R1 : Le numéro de modèle de ce module d'affichage LCD est CH430WQ22A-CT.

Q2 : Quelles certifications le module d'affichage LCD Chenghao Optoelectronic possède-t-il ?

R2 : Ce produit est certifié CE, RoHS et FCC.

Q3 : Quelle est la quantité minimale de commande pour le module d'affichage LCD CH430WQ22A-CT ?

R3 : La quantité minimale de commande pour ce module d'affichage LCD est de 100 pièces.

Q4 : Comment le module d'affichage LCD est-il emballé pour l'expédition ?

R4 : Tous les produits sont emballés en toute sécurité pour garantir la sécurité pendant l'expédition. Les produits de petite taille utilisent un emballage plateau plus carton, tandis que les tailles plus grandes utilisent un emballage fente en mousse plus carton. Un emballage personnalisé peut également être conçu en fonction des exigences du client.

Q5 : Quel est le délai de livraison typique pour les commandes du modèle CH430WQ22A-CT ?

R5 : Le délai de livraison habituel est de 3 à 7 jours.

Q6 : Quelles sont les conditions de paiement acceptées pour l'achat de ce module d'affichage LCD ?

R6 : Les conditions de paiement incluent TT (virement télégraphique) ou d'autres méthodes mutuellement convenues.

Q7 : Quelle est la capacité d'approvisionnement mensuelle du module d'affichage LCD Chenghao Optoelectronic ?

R7 : La capacité d'approvisionnement est de 50 000 000 pièces par mois.
