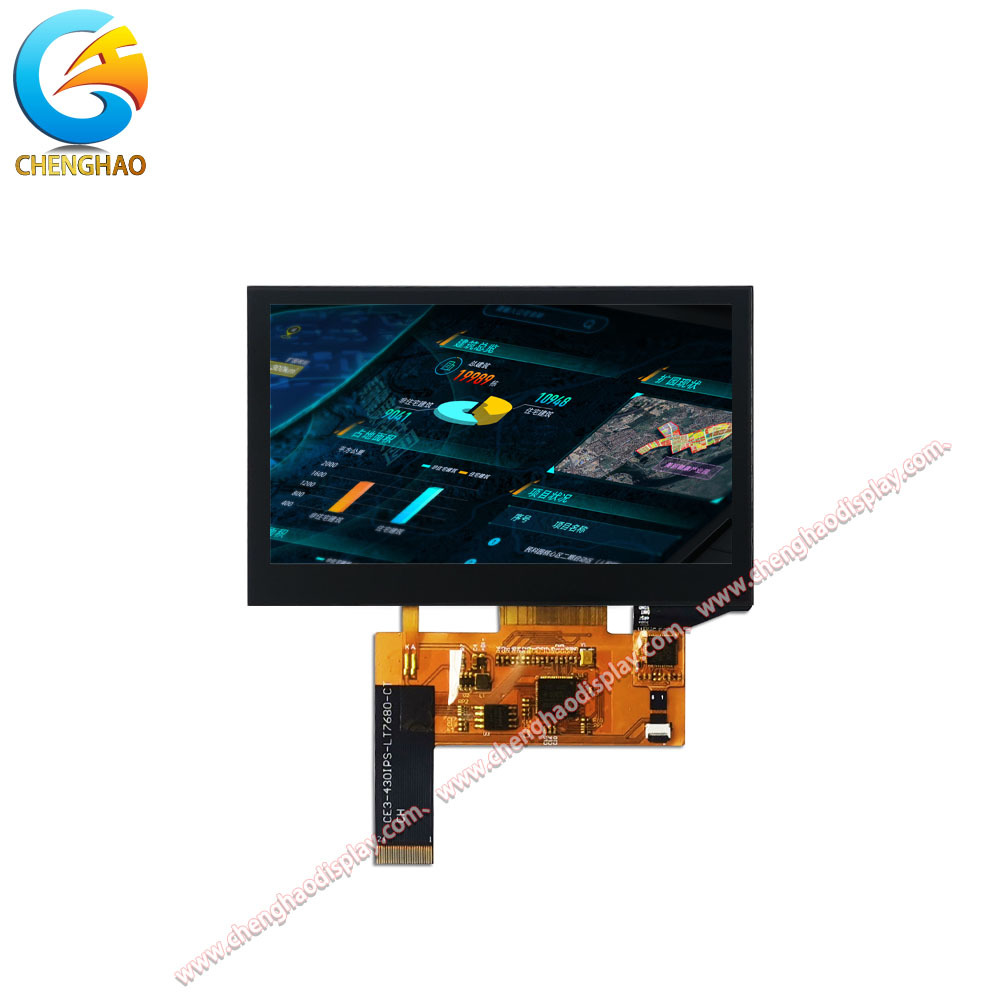

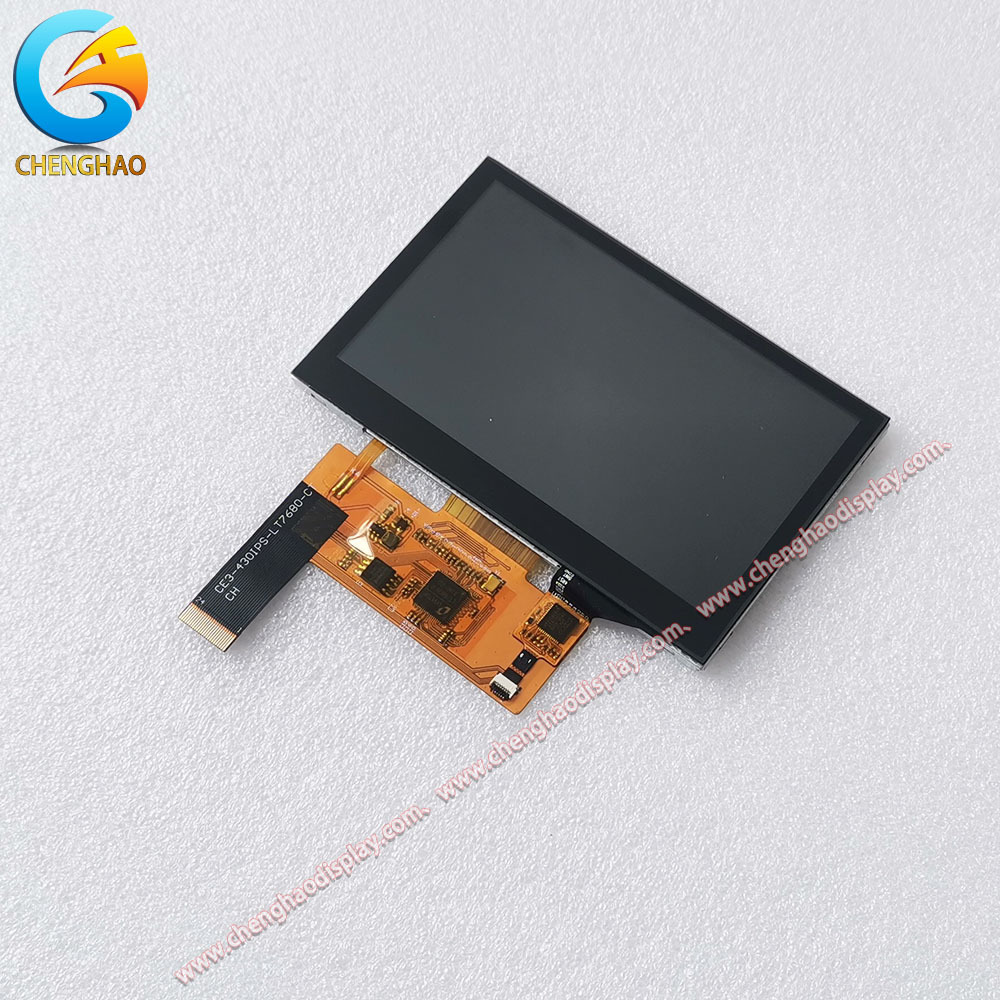

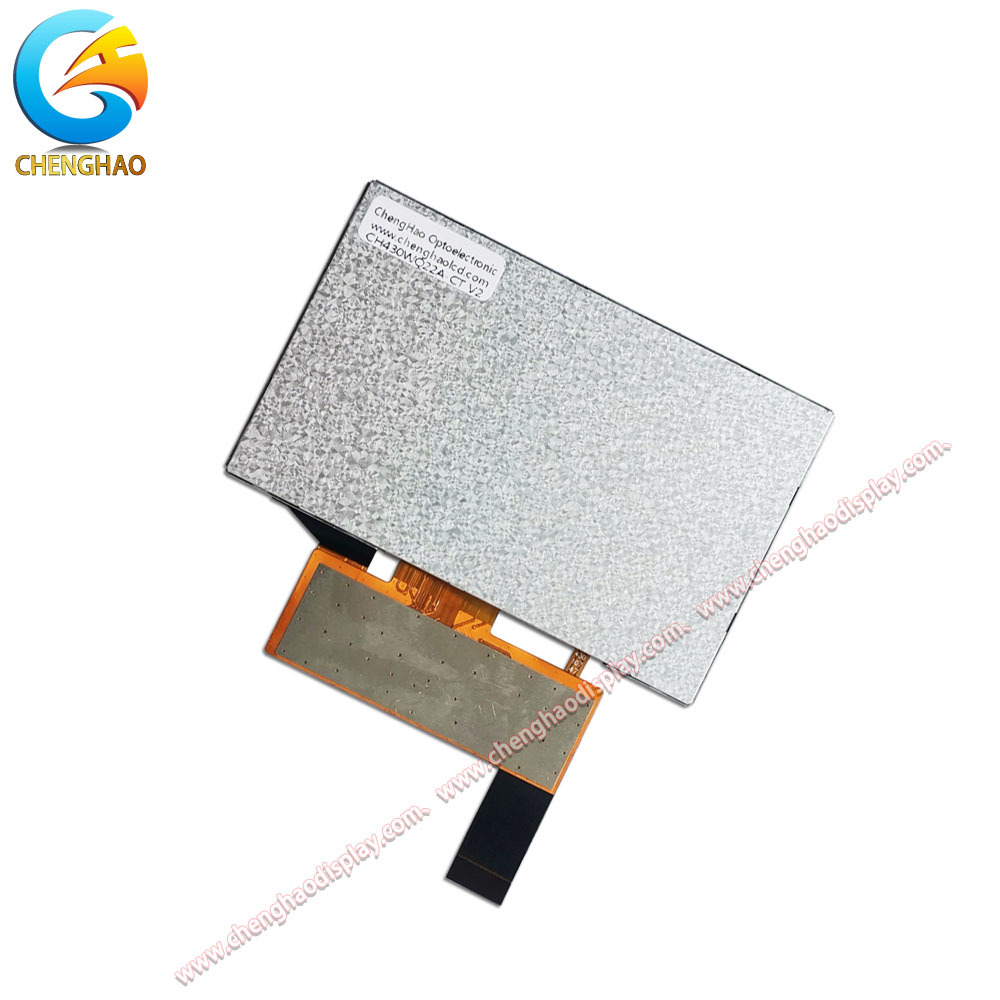

Module d'affichage TFT 4,3 pouces 800x480 IPS LCD 24 broches SPI avec tactile capacitif

Description du produit :

Le CH430WQ22A-CT est un module d'affichage LCD TFT de 4,3 pouces avec écran tactile capacitif, conçu pour une large gamme d'applications industrielles et grand public. Doté d'une résolution de 800×480 pixels, le module offre des images nettes et un texte clair, ce qui le rend adapté aux interfaces homme-machine (IHM), aux appareils portables et à l'instrumentation.

Le module utilise un panneau IPS (In-Plane Switching) avec un mode d'affichage transmissif, normalement noir, offrant de larges angles de vision de 80/80/80/80 (gauche/droite/haut/bas). Cela garantit une couleur et un contraste constants, même lorsqu'il est vu d'oblique. Avec une luminosité typique de 800 cd/m² (personnalisable de 300 à 1500 cd/m²), l'écran reste lisible en présence d'une forte lumière ambiante. Il prend en charge 16,7 millions de couleurs (16M) et un rapport de contraste de 800:1, offrant des visuels vibrants et bien différenciés.
		Le panneau tactile capacitif intégré utilise une interface I²C pour une réponse tactile rapide et fiable. Pour la communication d'affichage, l'interface par défaut est SPI, mais le module peut être personnalisé pour prendre en charge MCU, RVB, LVDS, HDMI et d'autres interfaces courantes. Le circuit imprimé flexible (FPC) comporte 24 broches, ce qui permet une intégration facile dans diverses conceptions de systèmes. La plage de température de fonctionnement est de –20 °C à +70 °C, et la température de stockage est de –30 °C à +80 °C, ce qui garantit des performances fiables dans des environnements difficiles. Les dimensions compactes du module sont de 105,5 mm × 67,2 mm × 4,75 mm, avec une zone active de 95,04 mm × 53,86 mm.

En résumé, le CH430WQ22A-CT combine un écran IPS haute luminosité, un écran tactile capacitif réactif et des options d'interface flexibles, ce qui en fait un choix idéal pour les applications qui exigent des performances robustes et une personnalisation.

Caractéristiques :

• Écran IPS haute luminosité – Avec une luminance typique de 800 cd/m² (et personnalisable jusqu'à 1500 cd/m²), le module offre une excellente lisibilité en extérieur. La technologie IPS offre des couleurs constantes et de larges angles de vision de 80°/80°/80°/80°, garantissant que le contenu reste visible de presque toutes les directions sans décalage de couleur ;

• Écran tactile capacitif avec interface I²C – Le panneau tactile capacitif intégré offre un fonctionnement fluide et multitouche. La communication I²C simplifie l'intégration et réduit le nombre de GPIO requis par rapport aux solutions tactiles résistives ;

• Options d'interface flexibles – Bien que l'interface d'affichage par défaut soit SPI, le module peut être adapté pour prendre en charge MCU, RVB, LVDS, HDMI et d'autres interfaces standard. Cette adaptabilité permet aux concepteurs d'adapter le module à une grande variété de processeurs hôtes et d'architectures système ;

• Conception mécanique compacte et robuste – Le module ne mesure que 105,5 mm × 67,2 mm × 4,75 mm, ce qui le rend adapté aux applications où l'espace est limité. Sa plage de température de fonctionnement (–20 °C à +70 °C) et sa plage de stockage (–30 °C à +80 °C) garantissent des performances fiables dans les environnements industriels et automobiles ;

• Capacité de personnalisation étendue – Au-delà des spécifications standard, les clients peuvent modifier la forme/le nombre de broches du FPC, sélectionner d'autres technologies tactiles (résistives ou sans contact), ajuster la luminosité, étendre la température de fonctionnement, ajouter des traitements antireflet et intégrer un blindage EMI. Cela fait du CH430WQ22A-CT une plateforme polyvalente pour les projets sur mesure ;

Paramètres techniques :

Personnalisation :

En tant que fabricant professionnel de modules LCD TFT, Chenghao Optoelectronic propose de nombreuses options de personnalisation pour le CH430WQ22A-CT afin de répondre aux exigences spécifiques des applications. Le processus de personnalisation comprend généralement les étapes suivantes :

(1) Analyse des exigences – Notre équipe d'ingénieurs travaille avec le client pour comprendre l'environnement d'application, les préférences d'interface, les contraintes mécaniques et les objectifs de performance.

(2) Personnalisation du FPC – Le circuit imprimé flexible peut être adapté en forme, en structure et en nombre de broches (24 broches par défaut). Cela garantit un routage et une compatibilité optimaux avec la disposition du circuit imprimé du client.

(3) Sélection de l'interface d'affichage – Bien que le module standard utilise une interface SPI, nous pouvons adapter la conception pour prendre en charge MCU, RVB, LVDS, MIPI, EDP, HDMI ou une combinaison de plusieurs interfaces. Cette flexibilité permet au module de se connecter directement au système hôte sans convertisseurs supplémentaires.

(4) Réglage de la luminosité – La luminosité par défaut est de 800 cd/m², mais nous pouvons fournir des modules avec une luminance allant de 300 cd/m² à 1500 cd/m² (et jusqu'à 2800 cd/m² pour certains modèles). Ceci est crucial pour les applications en extérieur ou à forte luminosité ambiante.

(5) Extension de la température de fonctionnement – La plage de fonctionnement standard est de –20 °C à +70 °C. Des versions personnalisées peuvent être conçues pour –10 °C à +60 °C ou étendues à –45 °C à +90 °C, ce qui convient aux applications automobiles, industrielles ou extérieures.

(6) Personnalisation de la vitre de protection – La vitre de protection peut être modifiée en forme, en épaisseur, en découpes (pour les boutons, les caméras, etc.), en sérigraphie et en traitements de surface (antireflet, anti-traces de doigts).

(7) Options du panneau tactile – Le module est livré avec un panneau tactile capacitif (interface I²C). Les clients peuvent choisir un contact résistif ou opter pour une version sans contact, en fonction des coûts et des besoins de l'application.

(8) Améliorations optiques – Des revêtements antireflet (AG) peuvent être appliqués pour réduire les reflets, et un blindage contre les interférences électromagnétiques (EMI) peut être ajouté pour améliorer l'intégrité du signal dans les environnements bruyants.

(9) Prototype et validation – Une fois les spécifications de personnalisation finalisées, nous produisons des prototypes pour les tests et l'approbation. Après la confirmation du client, la production de masse commence.

En tirant parti de ces capacités de personnalisation, le CH430WQ22A-CT peut être transformé en une solution sur mesure qui correspond parfaitement à la conception du produit du client.

Support et services :

Chenghao Optoelectronic fournit un support technique complet et des services après-vente pour assurer l'intégration réussie et la fiabilité à long terme du module d'affichage CH430WQ22A-CT.

Support technique
Consultation avant-vente – Nos ingénieurs d'application aident les clients à sélectionner la bonne interface, la luminosité, la plage de température et la configuration mécanique en fonction des exigences de leur projet.
Guide d'intégration – Nous proposons des fiches techniques détaillées, des schémas de brochage, des spécifications de synchronisation d'interface et des exemples de code pour les plateformes courantes (par exemple, Arduino, Raspberry Pi, STM32).
Assistance à la conception personnalisée – Pour les versions personnalisées, nous collaborons avec les clients tout au long du cycle de développement, de la définition des spécifications à la validation des prototypes.

Assurance qualité
Chaque module est soumis à des tests rigoureux pour l'uniformité de l'affichage, la sensibilité tactile, les performances électriques et l'endurance environnementale.
Nous fournissons des garanties standard de l'industrie (généralement 12 à 24 mois) et pouvons proposer des options de garantie prolongée pour les applications à haute fiabilité.

Logistique et chaîne d'approvisionnement
Quantités de commande flexibles, des petits lots à la production de masse.
Expédition dans le monde entier avec un emballage antistatique et antichoc approprié.
Programmes de gestion des stocks pour une livraison juste à temps.

Service après-vente
Équipe de service client dédiée au suivi des commandes, aux demandes techniques et aux demandes de remplacement.
Analyse des défaillances et services de réparation pour les modules couverts par la garantie.
Amélioration continue des produits basée sur les commentaires des clients.

En offrant ces services de support, nous visons à faire du CH430WQ22A-CT non seulement un composant d'affichage, mais une solution entièrement prise en charge qui accélère le développement et le déploiement de vos produits.

FAQ :

Q1 : Quelles certifications le module d'affichage LCD CH430WQ22A-CT de Chenghao Optoelectronic possède-t-il ?

R1 : Le module d'affichage LCD CH430WQ22A-CT est certifié CE, RoHS et FCC, ce qui garantit la conformité aux normes internationales de sécurité et environnementales.

Q2 : Quelle est la quantité minimale de commande pour le module d'affichage LCD CH430WQ22A-CT ?

R2 : La quantité minimale de commande pour ce produit est de 100 pièces.

Q3 : Comment le module d'affichage LCD CH430WQ22A-CT est-il emballé pour l'expédition ?

R3 : Tous les produits sont emballés en toute sécurité pour garantir la sécurité pendant le transport. Les produits de petite taille sont emballés à l'aide d'un plateau et d'un carton, tandis que les plus grandes tailles utilisent une fente en mousse et un carton. L'emballage peut également être personnalisé en fonction des exigences des clients.

Q4 : Quel est le délai de livraison typique pour une commande du module d'affichage LCD CH430WQ22A-CT ?

R4 : Le délai de livraison varie généralement entre 3 et 7 jours après la confirmation de la commande.

Q5 : Quelles sont les conditions de paiement acceptées pour l'achat du module d'affichage LCD CH430WQ22A-CT ?

R5 : Les conditions de paiement acceptées incluent TT (virement télégraphique) et d'autres méthodes convenues.
