2.8 pouces 240x320 IPS TFT LCD avec contact résistif et interfaces multiples

Description du produit :

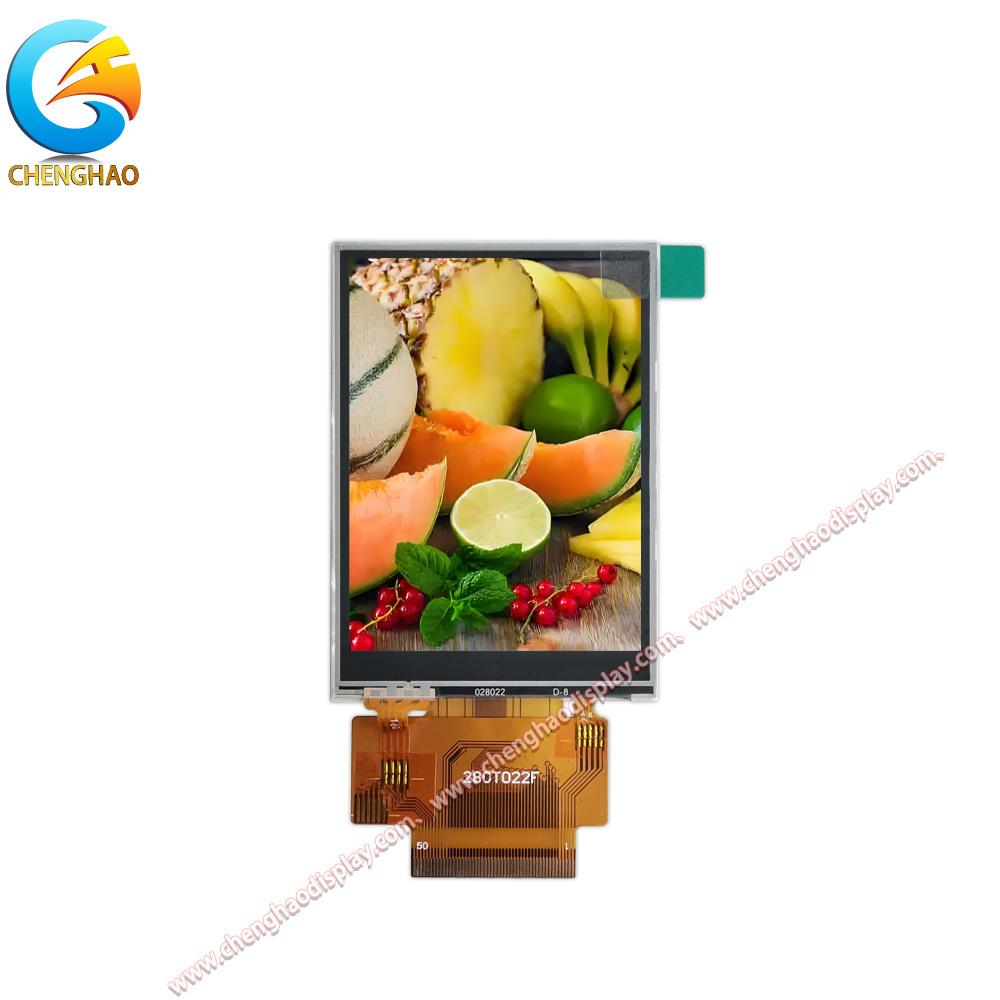

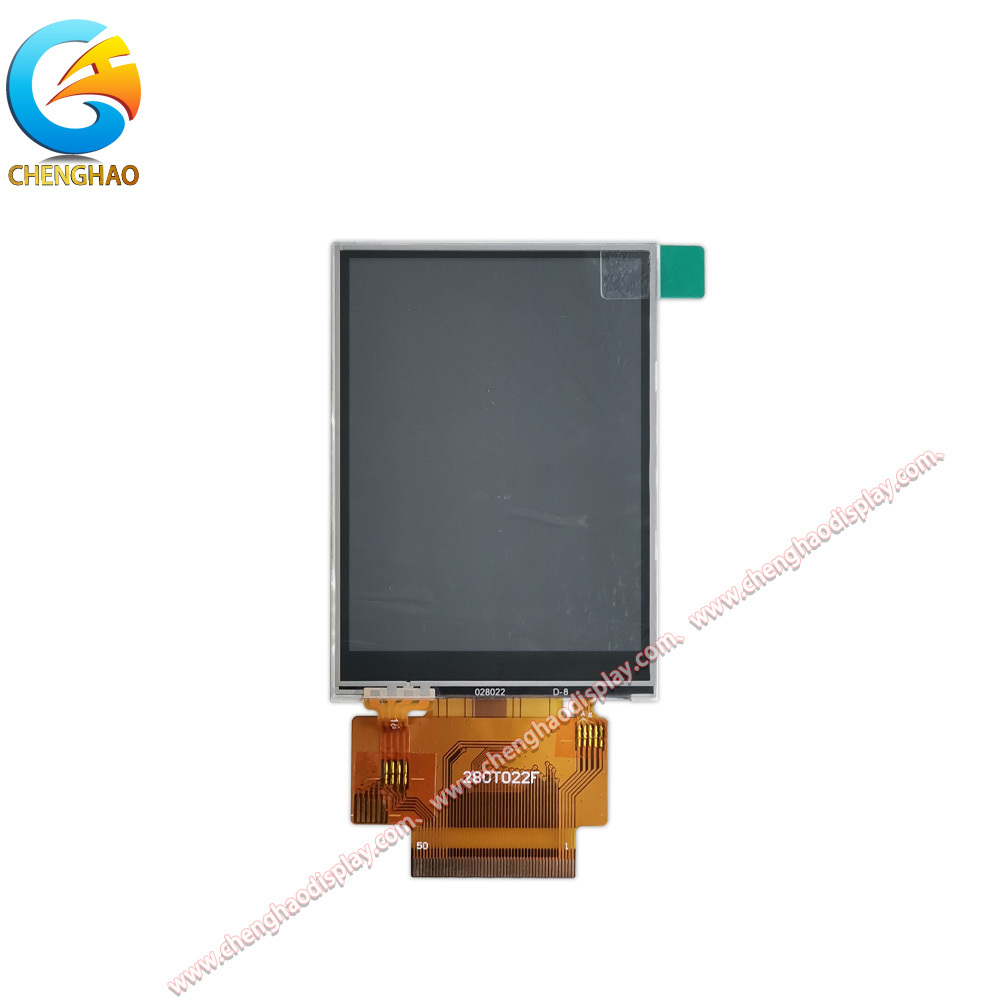

Le CH280QV22F-T est un module d'affichage LCD TFT 2,8 pouces haute performance conçu par Chenghao Optoelectronic pour des applications embarquées polyvalentes. Il dispose d'une résolution QVGA de 240x320 pixels, offrant des visuels nets et détaillés de 65 000 couleurs dans une zone active compacte de 43,2 x 57,6 mm. Utilisant la technologie IPS (In-Plane Switching), le module offre des angles de vision exceptionnellement larges de 80/80/80/80 (Haut/Bas/Gauche/Droite), garantissant une qualité d'image constante sous plusieurs perspectives.

Ce module intègre un écran tactile résistif avec une interface USB, offrant un contrôle d'entrée fiable et précis. Pour une plus grande flexibilité de conception, la solution tactile peut être en option mise à niveau vers un écran tactile capacitif ou omise entièrement en fonction des exigences du projet. L'écran affiche une luminosité élevée de 500 cd/m², avec une personnalisation disponible de 300 à 1 000 cd/m² pour s'adapter à diverses conditions d'éclairage. Il est conçu pour fonctionner de manière fiable sur une large plage de températures de -20 °C à +70 °C, ce qui le rend adapté aux environnements industriels, automobiles et extérieurs.

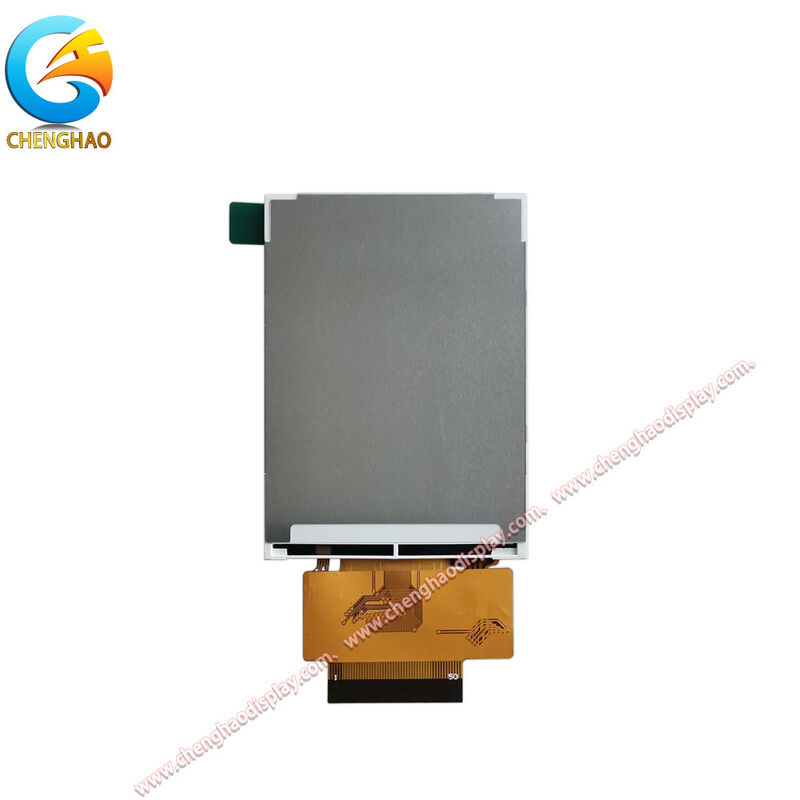

Pour assurer une intégration transparente, le CH280QV22F-T prend en charge plusieurs protocoles d'interface, notamment SPI, MCU (parallèle) et RVB, offrant aux développeurs des options de connectivité polyvalentes. Ses dimensions physiques compactes de 50,0 x 69,2 x 3,4 mm et un connecteur FPC à 50 broches facilitent l'installation dans des conceptions à espace limité.

Caractéristiques :

• Expérience visuelle IPS supérieure :Avec des angles de vision symétriques de 80 degrés dans toutes les directions, le panneau IPS garantit un minimum de décalage des couleurs et de perte de contraste, ce qui le rend idéal pour les applications où plusieurs utilisateurs visualisent l'écran sous différents angles.

• Compatibilité multi-interfaces : Les ingénieurs peuvent choisir parmi les interfaces SPI, MCU ou RVB pour correspondre à l'architecture de leur système. Cette flexibilité simplifie la conception matérielle et réduit le besoin de circuits intégrés ponts externes ou de conversion de signal complexe.

• Tolérance environnementale robuste : Conçu pour les conditions difficiles, le module fonctionne de -20 °C à +70 °C et se conserve de -30 °C à +80 °C. Cette robustesse garantit des performances stables dans les panneaux de contrôle industriels, les tableaux de bord automobiles et les équipements de surveillance médicale.

• Luminosité et tactile personnalisables :La luminosité standard de 500 cd/m² peut être adaptée de 300 à 1 000 cd/m² pour une lisibilité en plein soleil ou des économies d'énergie. De plus, le tactile résistif standard peut être remplacé par un tactile capacitif ou aucun tactile, ce qui permet un alignement précis avec les besoins d'interaction de l'utilisateur et les objectifs de coût.

Paramètres techniques :

Personnalisation :

Chenghao Optoelectronic propose des services de personnalisation étendus pour le module CH280QV22F-T, ce qui lui permet d'être parfaitement adapté aux besoins spécifiques de votre application. Notre processus de personnalisation est collaboratif et couvre les aspects clés suivants :

1) Personnalisation FPC et connecteur: Nous pouvons modifier la forme, la longueur, la structure et le nombre de broches (à partir des 50 broches standard) du circuit imprimé flexible (FPC) pour l'adapter à votre disposition de PCB et à la conception de l'enceinte uniques, simplifiant l'assemblage et améliorant la fiabilité.

2) Options d'interface d'affichage : Au-delà de la prise en charge standard de SPI, MCU et RVB, nous pouvons intégrer d'autres interfaces telles que MIPI, LVDS, EDP ou HDMI sur demande, garantissant la compatibilité avec votre processeur hôte ou votre système sur puce.

3) Réglage de la luminosité du rétroéclairage : Ajustez la luminosité du rétroéclairage LED entre 300 cd/m² et 1 000 cd/m² (avec des options allant jusqu'à 1 500 cd/m² pour des besoins spécifiques) pour obtenir une visibilité optimale dans des environnements allant des environnements intérieurs sombres à la lumière directe du soleil.

4) Plage de températures étendue : La température de fonctionnement peut être personnalisée pour des plages plus larges ou spécialisées, telles que -45 °C à +90 °C pour les applications en environnement extrême, garantissant la stabilité des performances dans les conditions les plus difficiles.

5) Verre de protection et amélioration optique : Personnalisez la forme du verre de protection, l'épaisseur, les revêtements antireflet (AG) ou antireflet (AR) et ajoutez une sérigraphie (par exemple, logos, bordures) à des fins fonctionnelles et esthétiques.

6) Sélection du panneau tactile : Choisissez entre le tactile résistif (standard), le tactile capacitif projeté pour les gestes multi-touch ou optez pour aucun panneau tactile en fonction des exigences de votre application.

7) Blindage EMI/CEM : Intégrez un blindage contre les interférences électromagnétiques pour répondre aux normes réglementaires strictes et assurer un fonctionnement stable dans les environnements bruyants sur le plan électrique.

Notre équipe d'ingénierie travaille en étroite collaboration avec vous, de la conception à la production, en fournissant des prototypes pour la validation et en garantissant que le module personnalisé répond à toutes vos spécifications techniques et de qualité.

Assistance et services :

Choisir le CH280QV22F-T vous donne accès à une assistance technique complète et au service client de Chenghao Optoelectronics, un système conçu pour assurer le succès de votre projet, du développement à la production de masse.

Documentation technique : Obtenez des définitions de broches détaillées et des spécifications de synchronisation d'interface pour simplifier votre processus de conception.

Assistance à la conception et à l'intégration : Nos ingénieurs d'application expérimentés fournissent des conseils sur la conception de schémas, la disposition des PCB et l'intégration du logiciel de pilote pour diverses plateformes MCU.

Fourniture d'échantillons : Nous proposons des unités d'échantillons standard ou personnalisées du CH280QV22F-T pour votre utilisation pendant les phases de prototypage et d'évaluation afin de vérifier les performances et la compatibilité avant la commande en masse.

Fabrication fiable et assurance qualité: Tous les modules sont soumis à des tests rigoureux, notamment une vérification électrique, une inspection visuelle et des tests de vieillissement. Nous adhérons à des procédures de contrôle qualité strictes pour garantir que chaque unité répond à nos normes élevées de fiabilité et de durabilité.

Commande et logistique flexibles: Nous prenons en charge différents volumes de commande, des petits lots pour la R&D à la production à grande échelle. Nos partenaires efficaces de la chaîne d'approvisionnement et de la logistique garantissent une livraison fiable et rapide dans le monde entier.

Service après-vente et garantie: Nous offrons une assistance sous garantie pour les produits standard. Notre équipe d'assistance dédiée est prête à vous aider pour tout problème technique ou toute question que vous pourriez avoir tout au long du cycle de vie du produit.

FAQ :

Q1 : Quel est le numéro de modèle de l'écran tactile capacitif LCD TFT ?

R1 : Le numéro de modèle est CH280QV22F-T.

Q2 : Quelles certifications cet écran tactile possède-t-il ?

R2 : Il est certifié CE, RoHS et FCC.

Q3 : Existe-t-il une exigence de quantité minimale de commande pour ce produit ?

R3 : Non, il n'y a pas de quantité minimale de commande (pas de MOQ) pour ce produit.

Q4 : Comment le produit est-il emballé pour assurer la sécurité pendant l'expédition ?

R4 : Tous les produits sont emballés en toute sécurité. Les petites tailles sont emballées à l'aide d'un plateau et d'un carton, tandis que les plus grandes tailles utilisent une fente en mousse et un carton. L'emballage peut également être personnalisé en fonction des exigences du client.

Q5 : Quel est le délai de livraison typique des commandes ?

R5 : Le délai de livraison est généralement compris entre 3 et 7 jours.

Q6 : Quelles sont les conditions de paiement acceptées ?

R6 : Le paiement peut être effectué via TT (virement télégraphique) ou d'autres méthodes convenues.

Q7 : Quelle est la capacité d'approvisionnement mensuelle de cet écran tactile ?

R7 : Chenghao Optoelectronic peut fournir jusqu'à 20 000 000 pièces par mois.
