Écran d'affichage large de 15,6 pouces 30 broches -20 +70 Module d'affichage LVDS à large température

Description du produit :

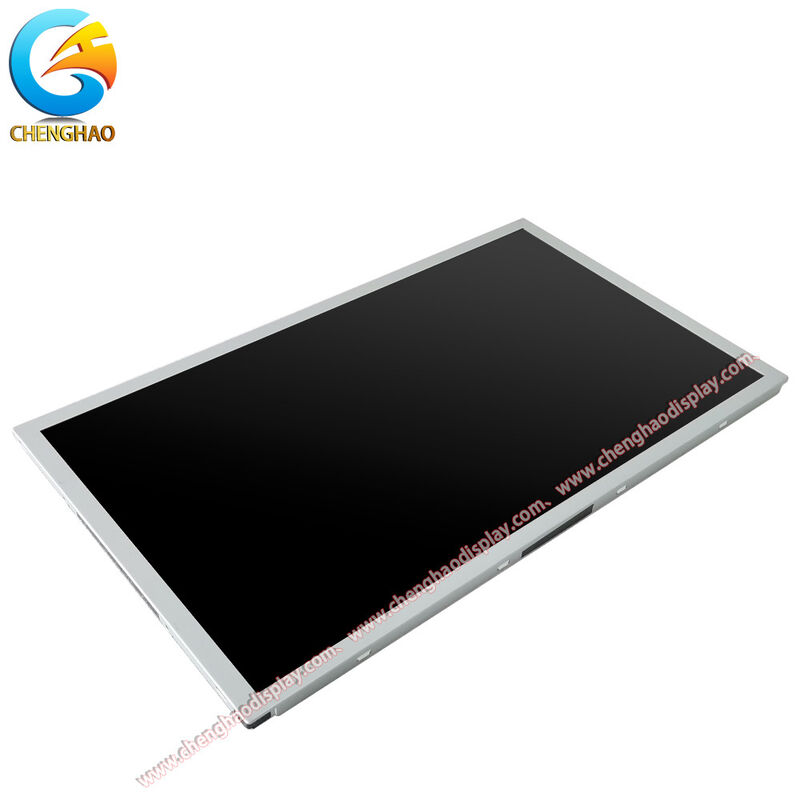

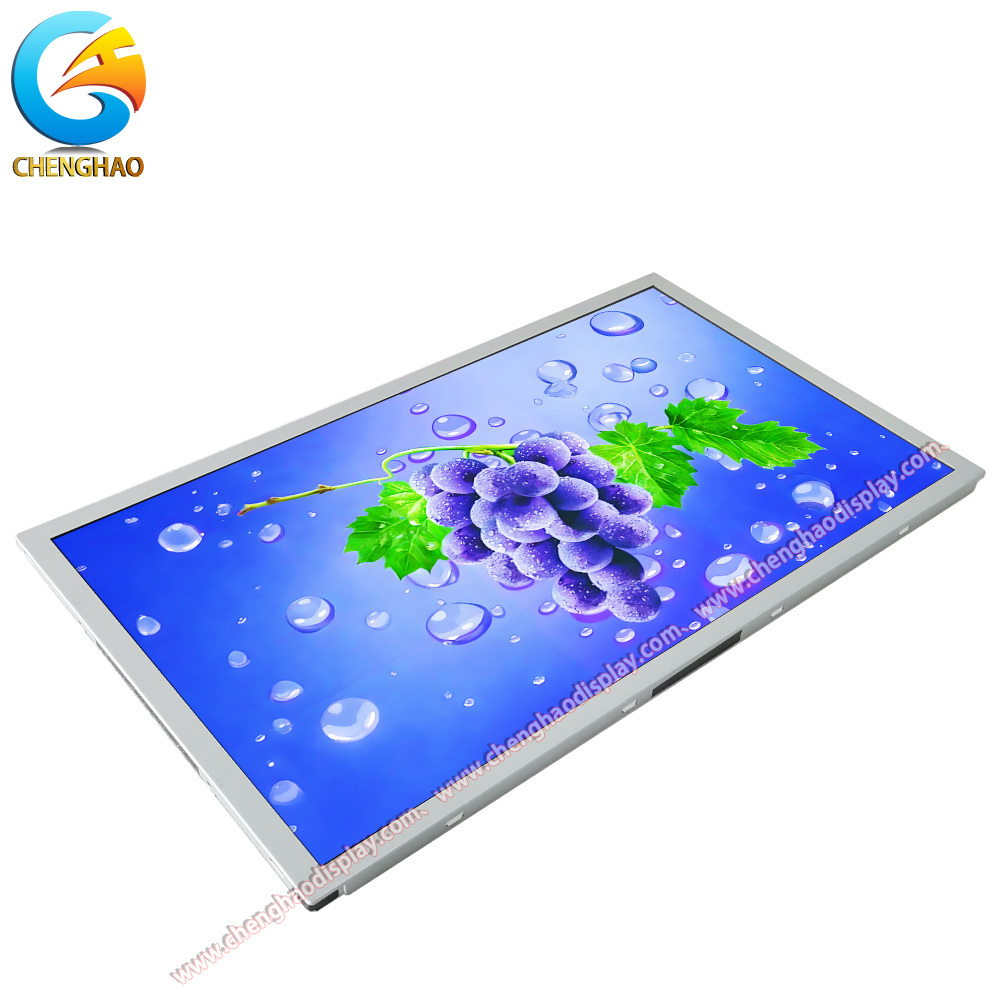

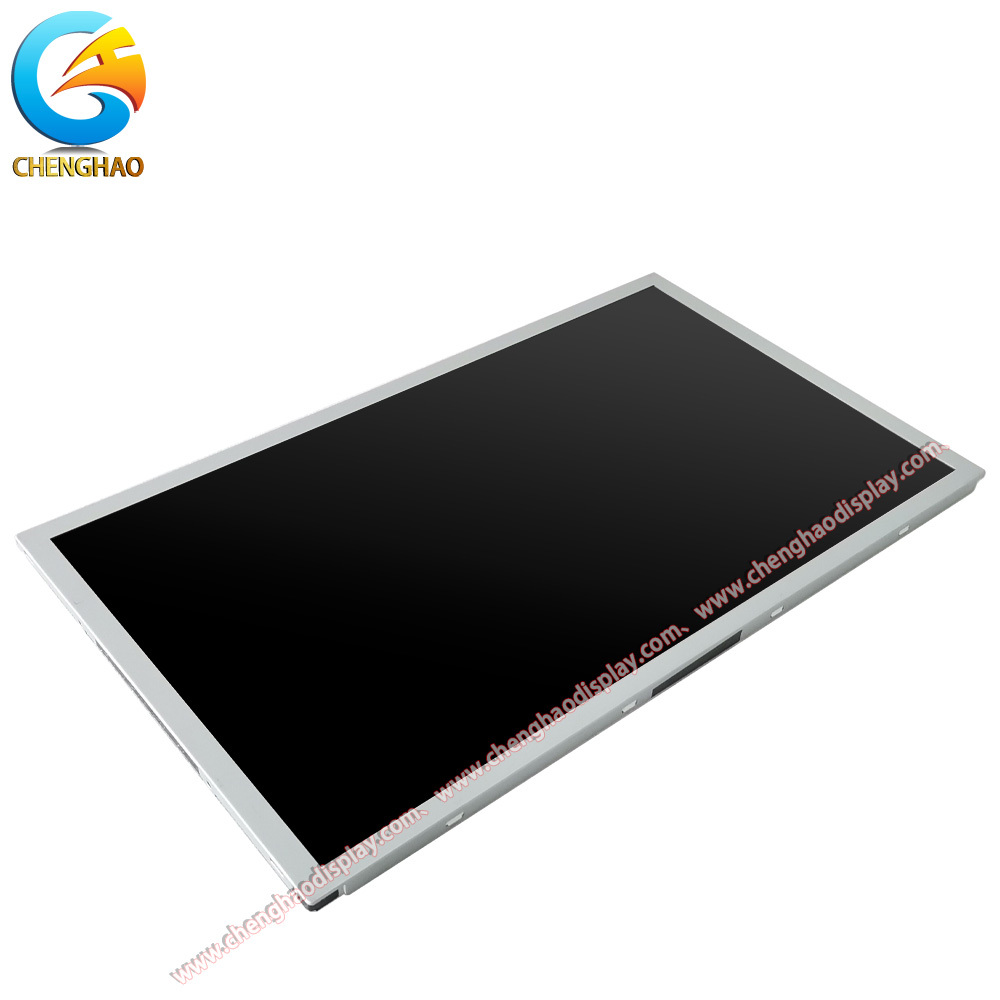

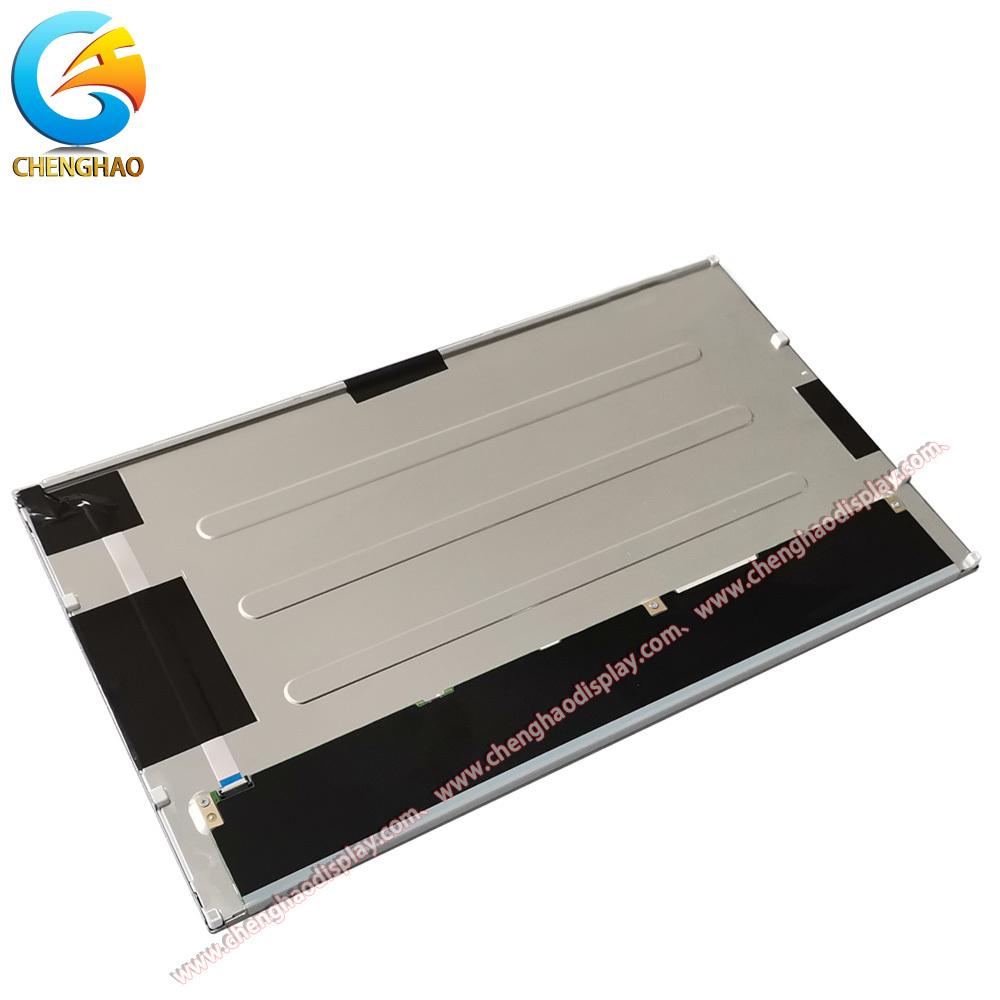

Le CH156FH02A est un module LCD TFT de 15,6 pouces conçu pour la clarté, la fiabilité et l'adaptabilité dans les environnements visuels exigeants. Doté d'une résolution native Full HD de 1920 × 1080, il offre des images nettes et détaillées avec une prise en charge de 16,7 millions de couleurs, garantissant une reproduction des couleurs vibrante et précise. Construit sur une architecture transmissive TN (Twisted Nematic) en mode blanc normal, le panneau offre une réponse pixel rapide et une luminance constante sur sa zone active de 344 × 193 mm. Une luminosité standard de 300 cd/m² et un rapport de contraste de 500:1 assurent une visibilité claire dans les conditions d'éclairage ambiant intérieur typiques.

Ce module utilise une interface LVDS via un circuit imprimé flexible à 30 broches, permettant une transmission de données à haute vitesse efficace avec de faibles émissions électromagnétiques, idéal pour les installations sensibles au bruit. Bien que livré sans fonctionnalité tactile intégrée, le design permet l'ajout de surcouches tactiles capacitives ou résistives en option lors de la production, permettant une adaptation transparente aux cas d'utilisation interactifs. Le CH156FH02A fonctionne de manière fiable dans une large plage de températures de -20 °C à +70 °C et peut être stocké dans des conditions de -30 °C à +80 °C, démontrant sa résilience dans des environnements thermiques fluctuants.

Dans le cadre de la stratégie de personnalisation modulaire de Chenghao Optoelectronic, le CH156FH02A sert de plateforme fondamentale qui peut être améliorée avec un rétroéclairage personnalisé, une tolérance de température étendue, des revêtements antireflets, un blindage EMI et des configurations mécaniques ou optiques sur mesure. Son équilibre entre performance, robustesse et flexibilité le rend bien adapté aux systèmes de contrôle, aux équipements de diagnostic, aux interfaces d'automatisation et à d'autres applications de qualité professionnelle où la fidélité visuelle et la stabilité à long terme sont essentielles.

Paramètres techniques :

Caractéristiques :

• Véritable résolution Full HD 1920 × 1080 pour une imagerie de précision
  Le CH156FH02A offre une résolution native de 1920 × 1080 pixels, permettant une densité de pixels élevée sur sa zone active de 15,6 pouces. Ce niveau de définition assure une reproduction des détails fins et un rendu de texte net, essentiel pour les applications nécessitant une interprétation précise des données visuelles, telles que les interfaces de surveillance ou les systèmes de visualisation technique où la clarté a un impact direct sur l'efficacité opérationnelle.

• Interface LVDS robuste pour une intégrité de signal résiliente au bruit
  Grâce à une interface LVDS (Low-Voltage Differential Signaling) à 30 broches, le module transmet les données vidéo avec une latence minimale et une excellente immunité aux interférences électriques. Cette méthode de signalisation différentielle réduit la diaphonie et la consommation d'énergie tout en maintenant une qualité d'image stable sur de longues longueurs de câble, ce qui la rend idéale pour l'intégration dans des configurations électromagnétiquement complexes ou de qualité industrielle.

• Fonctionnement à large température de -20 °C à +70 °C pour une fiabilité environnementale
  Conçu pour fonctionner en continu dans une plage de fonctionnement de -20 °C à +70 °C, le CH156FH02A est bien adapté aux environnements non climatisés. Cette capacité de large température assure un démarrage constant, une stabilité d'image et des performances à long terme dans des environnements tels que les intérieurs de transport, les instruments déployés sur le terrain ou les boîtiers fermés soumis au chauffage solaire ou aux variations de température saisonnières.

Support et services :

Chenghao Optoelectronic fournit un support technique complet et des services à valeur ajoutée tout au long du cycle de vie du module LCD TFT CH156FH02A. De l'évaluation initiale au déploiement de masse, les clients bénéficient d'une assistance technique dédiée, y compris des fiches techniques détaillées, des diagrammes de synchronisation et des schémas de référence adaptés à l'interface LVDS du module et à la configuration FPC à 30 broches. L'entreprise propose des unités d'échantillons pour les tests d'intégration système, ainsi que des notes d'application qui traitent de l'intégrité du signal, de la séquence d'alimentation et des exigences de pilotage du rétroéclairage.
Pour les projets nécessitant des adaptations au-delà des spécifications standard, l'équipe de personnalisation de Chenghao collabore étroitement avec les clients pour mettre en œuvre des modifications, telles que la conversion d'interface, l'amélioration de la luminosité ou l'optimisation de la plage de température étendue, tout en maintenant un contrôle qualité rigoureux conforme aux normes industrielles. Le support post-conception comprend l'analyse des défaillances, les conseils de conception et les recommandations au niveau du firmware pour garantir des performances d'affichage optimales dans des conditions d'exploitation réelles.
De plus, l'entreprise maintient une planification de la disponibilité des produits à long terme et des notifications de fin de vie (EOL) pour aider les clients à gérer la continuité de la chaîne d'approvisionnement. La coordination logistique mondiale, le service après-vente réactif et la documentation de conformité (y compris RoHS et REACH) simplifient encore l'intégration dans les systèmes professionnels et industriels où la fiabilité, la traçabilité et le respect de la réglementation sont non négociables.

FAQ :

Q1 : Quelle est la marque et le numéro de modèle de cet écran LCD TFT ?

R1 : L'écran LCD TFT est fabriqué par Chenghao Optoelectronic, et le numéro de modèle est CH156FH02A.

Q2 : Où cet écran LCD TFT est-il produit ?

R2 : Ce produit est fabriqué à Shenzhen, en Chine.

Q3 : Quelles certifications possède l'écran LCD TFT CH156FH02A ?

R3 : L'écran possède plusieurs certifications, notamment CE, ISO9001, RoHS et SGS.

Q4 : Quelle est la quantité minimale de commande et la capacité d'approvisionnement pour ce produit ?

R4 : La quantité minimale de commande est de 100 pièces, et la capacité d'approvisionnement est jusqu'à 50 000 000 pièces par mois.

Q5 : Comment les écrans LCD TFT sont-ils emballés et quel est le délai de livraison typique ?

R5 : Tous les produits sont soigneusement emballés pour assurer la sécurité. Les produits de petite taille sont emballés dans un plateau plus un carton, tandis que les plus grandes tailles utilisent une mousse plus un carton. Des options d'emballage personnalisées sont également disponibles en fonction des exigences du client. Le délai de livraison typique est de 3 à 7 jours.

Q6 : Quels sont les modes de paiement acceptés pour l'achat de l'écran LCD TFT CH156FH02A ?

R6 : Le paiement peut être effectué par T/T, AliPay ou PayPal.
