15.6 pouces Module d'affichage 12 heures Direction de vue TN Tft Écran

Description du produit :

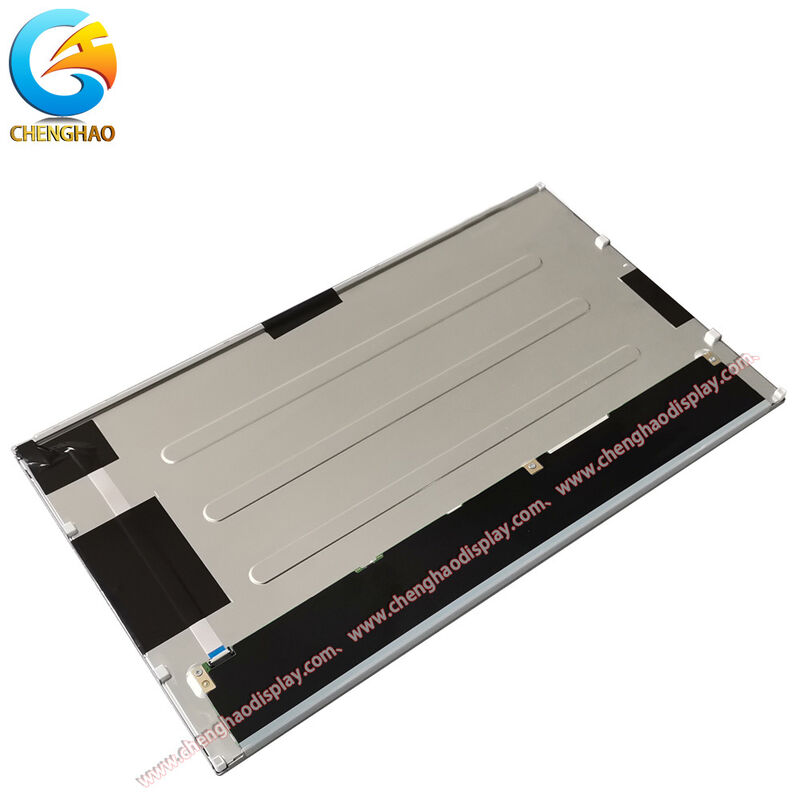

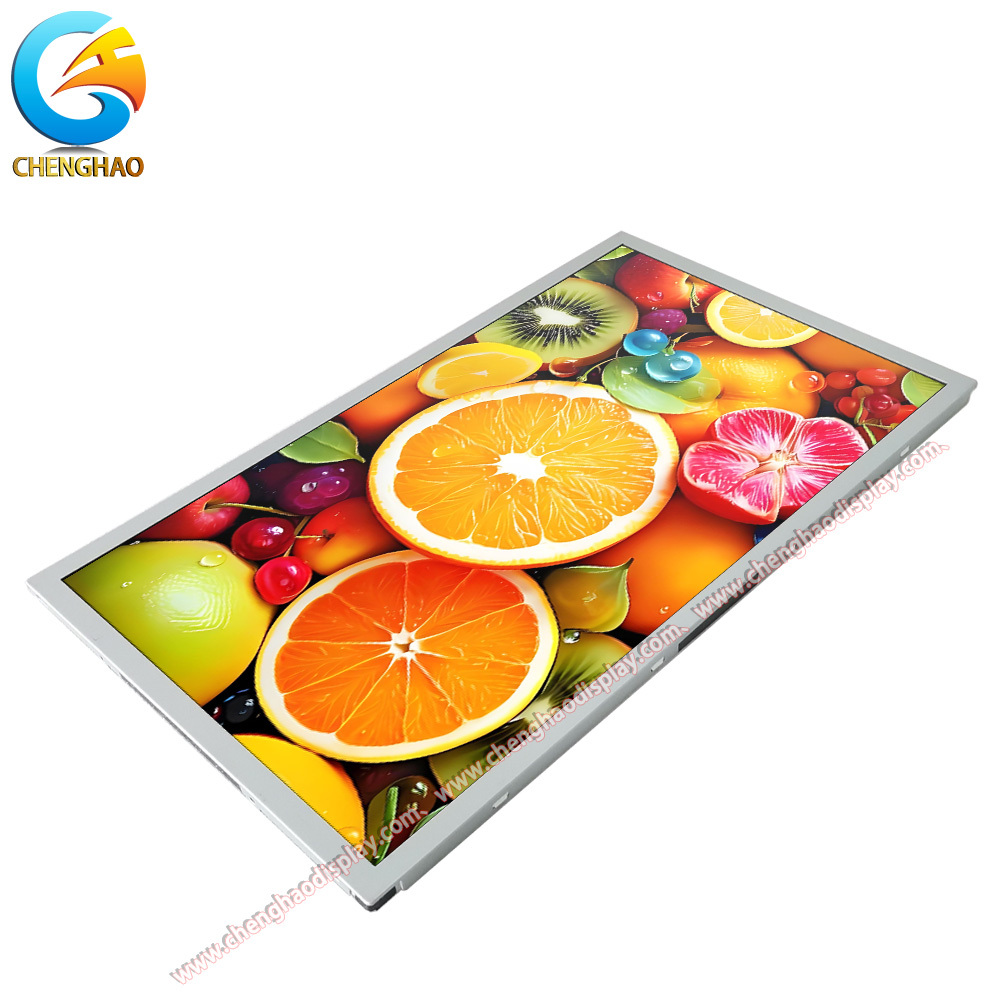

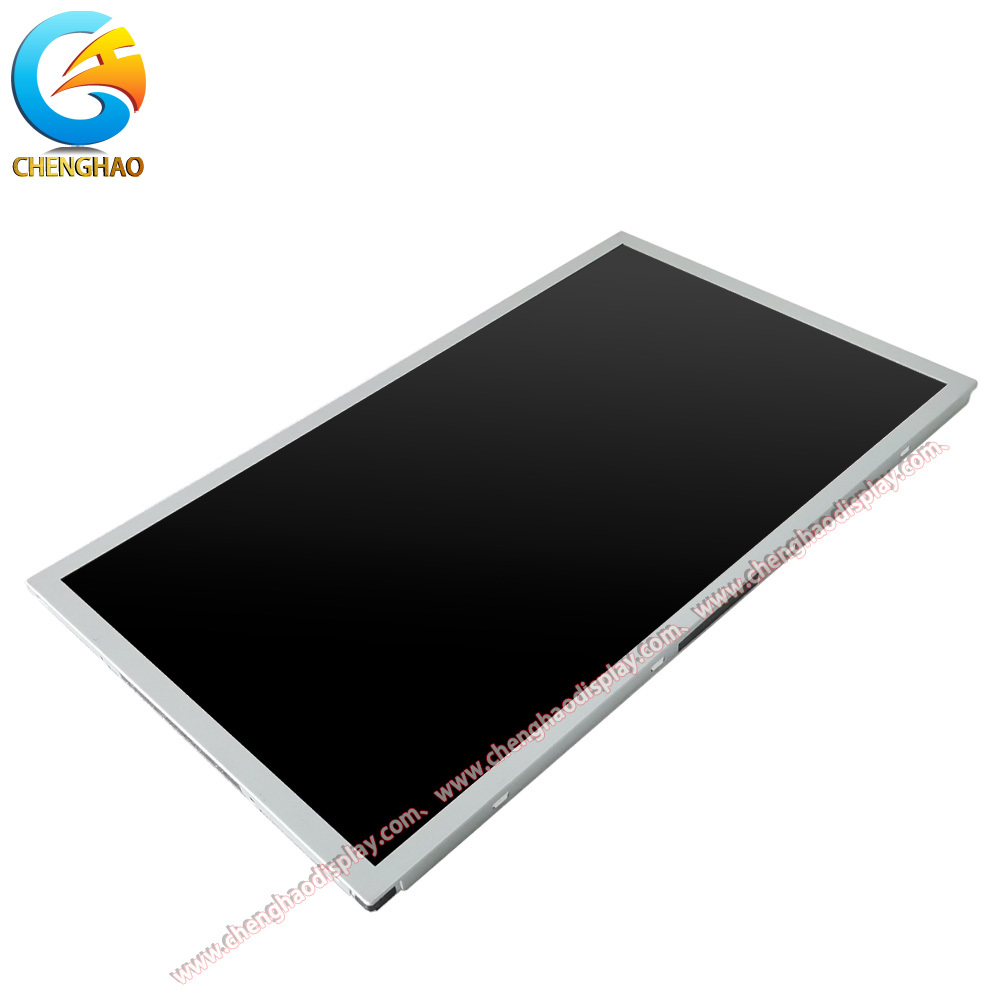

Le CH156FH02A est un module d'affichage TFT haute performance de 15,6 pouces, méticuleusement conçu par Chenghao Optoelectronics. Ce module offre une résolution de 1920*1080 pixels, 16 millions de couleurs et un rapport de contraste de 500:1, offrant des visuels vifs et clairs adaptés à diverses applications professionnelles. Utilisant des modes d'affichage TN/transmissif/blanc normal et une conception d'angle de vision de 12 heures, le module offre un large angle de vision et une distribution de luminosité uniforme. Sa luminosité de rétroéclairage de 300 cd/m² répond aux exigences d'utilisation standard, tout en prenant en charge une luminosité personnalisée jusqu'à 3500 cd/m² pour s'adapter à des scénarios spéciaux.

Le module mesure 370 x 2179,3 mm, avec une zone d'affichage effective de 344 x 193 mm, atteignant un bon équilibre entre un design compact et un espace d'affichage suffisant. Ce module prend en charge des services de personnalisation étendus pour répondre aux besoins spécifiques de diverses industries, y compris la forme du circuit imprimé flexible (FPC), la structure et le nombre de broches personnalisés ; plusieurs options d'interface (SPI, MCU, RVB, etc.) ; température de fonctionnement réglable (-10~+60°C à -45~+90°C) ; modification du couvercle en verre ; et intégration de fonctionnalités tactiles en option.   De plus, des fonctionnalités supplémentaires telles que le traitement anti-reflet et la résistance aux interférences électromagnétiques élargissent encore sa gamme d'applications dans les domaines professionnels tels que le contrôle industriel, les équipements médicaux et les écrans automobiles.

Caractéristiques :

• Affichage clair haute résolution

Ce module d'affichage dispose d'une résolution Full HD de 1920*1080, capable de produire 16 millions de couleurs, répondant aux besoins d'affichage haute définition de divers scénarios d'application.

• Sélection flexible de la luminosité de l'écran

Le module est livré en standard avec une luminosité d'écran de 300 cd/m², satisfaisant les besoins visuels de la plupart des scénarios généraux. En plus de la configuration standard, il offre également de riches capacités de personnalisation de la luminosité, permettant un réglage flexible entre 300 cd/m² et 3500 cd/m². Cette flexibilité lui permet de s'adapter à divers environnements d'éclairage, assurant une visibilité claire, que ce soit dans des espaces intérieurs faiblement éclairés nécessitant une luminosité douce ou dans des environnements extérieurs lumineux nécessitant une luminosité plus élevée pour lutter contre les reflets.

• Adaptabilité à une large plage de températures

Le CH156FH02A bénéficie d'une conception robuste de résistance à la température, avec une plage de température de fonctionnement de -20°C à +70°C et une plage de température de stockage de -30°C à +80°C. Cette large adaptabilité à la température permet au module de fonctionner de manière stable dans des conditions environnementales difficiles, résistant aux effets néfastes du froid extrême ou des températures élevées, éliminant les préoccupations concernant la dégradation des performances due aux fluctuations de température, et le rendant adapté aux scénarios d'application avec des températures instables ou extrêmes.

Paramètres techniques :

Personnalisation :

Le CH156FH02A est un module LCD TFT de 15,6 pouces lancé par Shenzhen Chenghao Optoelectronics Co., Ltd. Tirant parti de l'expertise professionnelle du fabricant en matière de technologie LCD TFT et de processus de personnalisation standardisés, il offre des services de personnalisation complets et flexibles pour répondre aux divers besoins de divers scénarios industriels et professionnels.

En termes de personnalisation matérielle et structurelle, la personnalisation du circuit imprimé flexible (FPC) va au-delà des ajustements de forme et de nombre de broches de base. Sur la base de la configuration d'alimentation 12V du module, les définitions des broches FPC peuvent être personnalisées selon les exigences d'alimentation du système du client, garantissant une compatibilité transparente avec les appareils hôtes. De plus, la profondeur maximale par défaut de la vis de 5,0 mm est réglable : les clients peuvent spécifier des paramètres de profondeur plus courts ou optimisés et des agencements de trous selon leurs propres exigences de fixation, améliorant ainsi l'efficacité de l'assemblage.

La personnalisation des performances optiques est très flexible. Le mode transmissif/polariseur positif par défaut peut être ajusté en fonction des besoins visuels spécifiques, et l'orientation de visualisation standard de 12 heures peut également être personnalisée vers d'autres orientations, garantissant des effets de visualisation optimaux dans les scénarios avec des angles de vision fixes. La luminosité de l'écran commence à 300 cd/m² en standard et peut être calibrée dans une plage de 300 cd/m² à 3500 cd/m². Un réglage précis de l'uniformité de la luminosité est également possible pour s'adapter aux environnements intérieurs faiblement éclairés ou aux scénarios extérieurs très éclairés.

La personnalisation de l'adaptabilité environnementale et de la conformité élargit encore la gamme d'applications du module. Le produit lui-même est conforme aux normes environnementales RoHS et peut être mis à niveau vers des réglementations environnementales plus strictes en fonction des exigences régionales ou industrielles. La plage de température de fonctionnement (-20°C à +70°C) et la plage de température de stockage (-30°C à +80°C) peuvent être étendues à une large plage de températures de -45°C à +90°C grâce à l'optimisation des matériaux et des composants, garantissant un fonctionnement stable dans des environnements à températures extrêmement basses ou élevées. De plus, une conception de blindage professionnelle améliore l'immunité aux interférences électromagnétiques (EMI) pour s'adapter aux environnements électromagnétiques complexes.

La personnalisation structurelle et de surface comprend la modification du couvercle en verre : les clients peuvent personnaliser la forme, l'épaisseur et la position d'ouverture du couvercle, et ajouter des marquages sérigraphiés, des symboles ou des motifs d'occultation spécifiques à l'industrie. Le niveau anti-reflet est également réglable : de l'anti-reflet léger pour répondre aux besoins d'imagerie claire, à l'anti-reflet élevé pour les environnements à forte luminosité, sans affecter la clarté de l'affichage. En termes de fonctionnalité, en plus du tactile capacitif ou résistif en option, la sensibilité tactile peut être calibrée en fonction des scénarios d'application spécifiques. La personnalisation de l'interface prend en charge plusieurs protocoles en plus du LVDS, notamment SPI, MCU et RVB, et les paramètres de transmission de données peuvent être optimisés pour les exigences de débit de transmission d'applications spécifiques.

FAQ :

Q1 : Quel est le numéro de modèle de l'écran LCD TFT proposé par Chenghao Optoelectronic ?

R1 : Le numéro de modèle de l'écran LCD TFT est CH156FH02A.

Q2 : Où est fabriqué l'écran LCD TFT Chenghao Optoelectronic ?

R2 : L'écran LCD TFT est fabriqué à Shenzhen, en Chine.

Q3 : Quelles certifications possède l'écran LCD TFT CH156FH02A ?

R3 : L'écran LCD TFT CH156FH02A est certifié CE, ISO9001, RoHS et SGS.

Q4 : Quelle est la quantité minimale de commande pour l'écran LCD TFT CH156FH02A ?

R4 : La quantité minimale de commande est de 100 pièces.

Q5 : Comment Chenghao Optoelectronic emballe-t-il l'écran LCD TFT pour assurer la sécurité pendant le transport ?

R5 : Pour les petites tailles, les produits sont emballés dans un plateau plus un carton ; pour les plus grandes tailles, une mousse plus un carton est utilisée. L'emballage peut également être personnalisé selon les exigences du client pour assurer la sécurité.

Q6 : Quel est le délai de livraison typique pour les commandes de l'écran LCD TFT CH156FH02A ?

R6 : Le délai de livraison varie de 3 à 7 jours.

Q7 : Quels modes de paiement sont acceptés pour l'achat de l'écran LCD TFT ?

R7 : Le paiement peut être effectué par T/T, AliPay ou PayPal.

Q8 : Quelle est la capacité d'approvisionnement mensuelle pour l'écran LCD TFT CH156FH02A ?

R8 : Chenghao Optoelectronic peut fournir jusqu'à 50 000 000 pièces par mois.
