15.6 pouces Écran large température 1920*1080 Full HD Couleur Tft LCD Pour les applications industrielles

Description du produit :

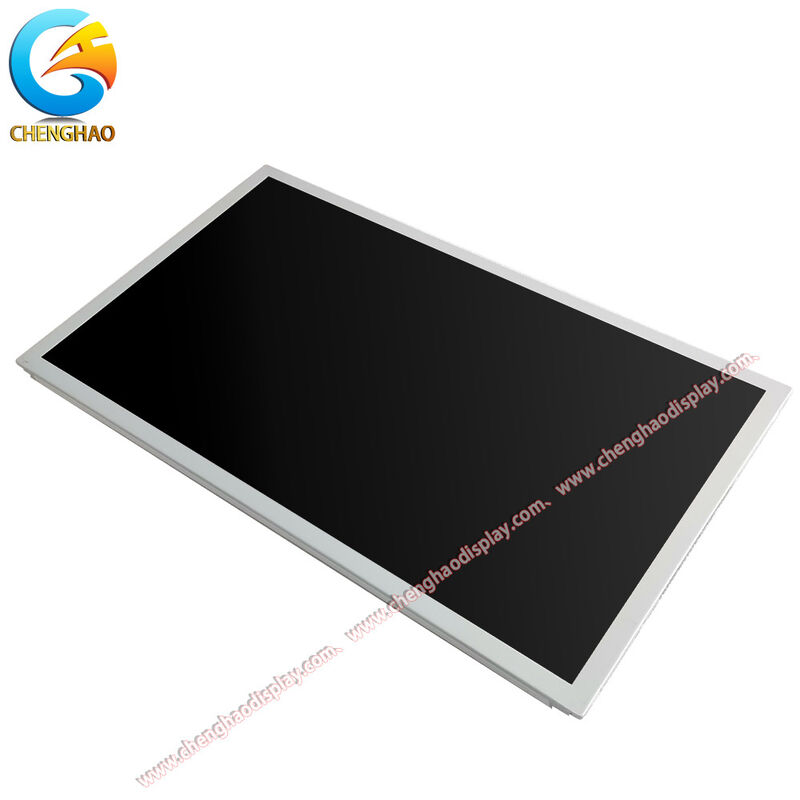

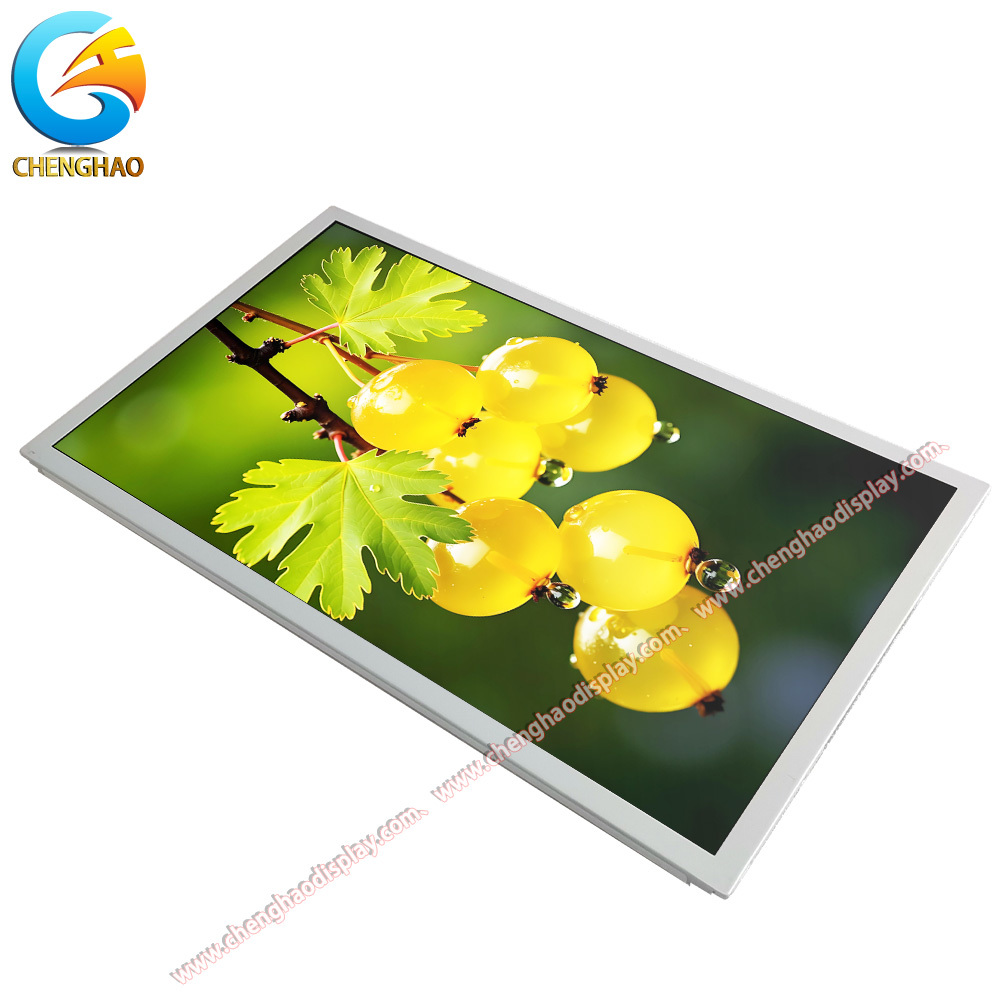

Le CH156FH02A est un module LCD TFT haute performance de 15,6 pouces développé par Chenghao Optoelectronics. Il offre une résolution Full HD de 1920 × 1080, produisant des images claires et vives. Utilisant la technologie TN transmissive en mode blanc constant, il garantit une réponse rapide et un affichage stable. Sa zone d'affichage effective est de 344 × 193 mm, avec une luminosité standard de 300 cd/m² et un rapport de contraste de 500:1, le rendant adapté aux environnements d'éclairage intérieur typiques. Le module transmet les signaux via une interface LVDS, fonctionne dans une plage de température de -20 °C à +70 °C et peut être stocké à des températures allant de -30 °C à +80 °C. Bien que la version d'origine ne dispose pas de fonction tactile, elle prend en charge l'ajout d'écrans tactiles capacitifs ou résistifs. De plus, le fabricant propose diverses options de personnalisation, notamment le type d'interface, la luminosité, la température de fonctionnement, l'anti-reflet, le blindage électromagnétique et le verre de couverture, permettant une adaptation flexible à diverses applications industrielles et commerciales.

Caractéristiques :

• Format compact et robuste

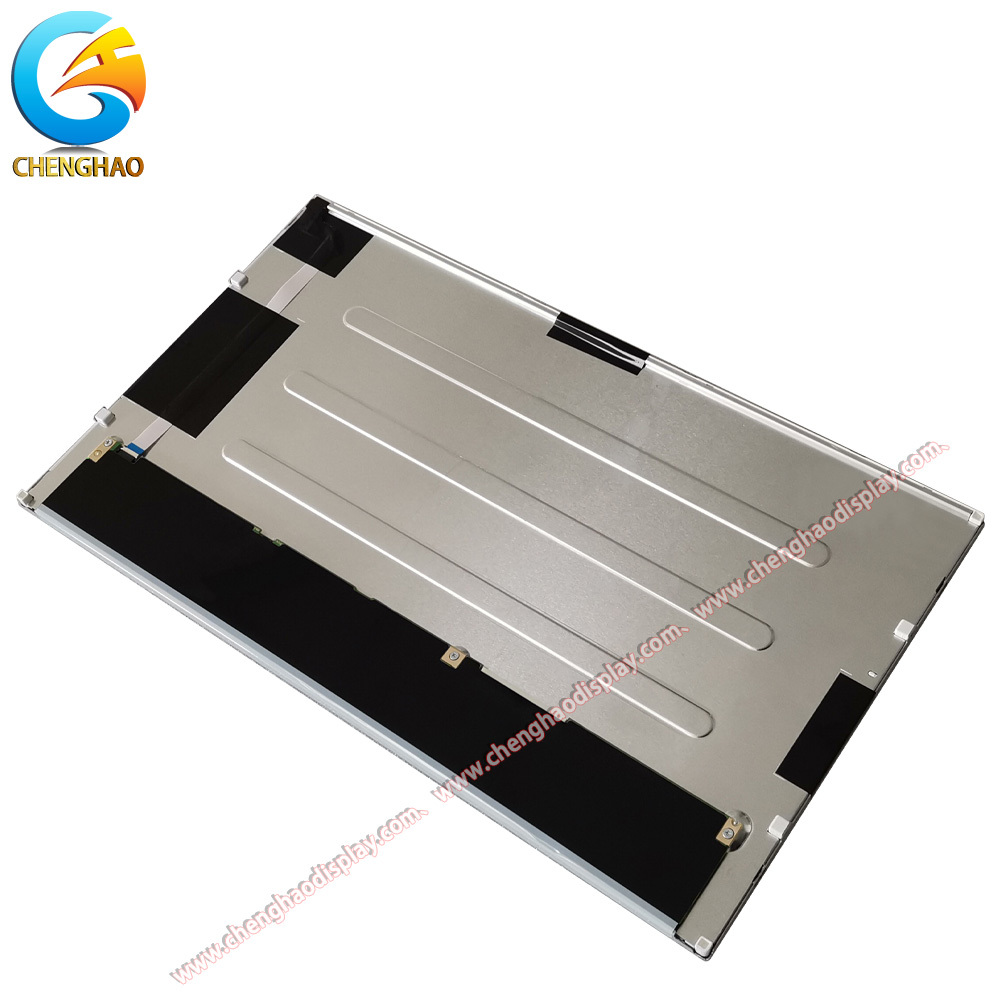

Le module CH156FH02A mesure 370 mm (L) × 217 mm (H) × 9,3 mm (P), permettant une intégration efficace dans un espace limité tout en conservant une bonne stabilité structurelle. Sa conception mince et son format standardisé facilitent l'installation dans les panneaux de commande, les boîtiers d'instruments et les systèmes embarqués, garantissant la compatibilité mécanique.

L'interface LVDS haute définition assure une transmission de signal stable Le module utilise une interface LVDS (Low Voltage Differential Signaling), permettant une transmission de données à haute vitesse et résistante aux interférences sur de longues distances de câble. Cette interface réduit efficacement les interférences électromagnétiques, maintient l'intégrité du signal et convient particulièrement aux scénarios industriels ou extérieurs avec un bruit électrique élevé, garantissant un affichage stable et fiable. La large plage de température de fonctionnement s'adapte aux environnements difficiles Avec une plage de température de fonctionnement de -20 °C à +70 °C, ce module peut être déployé dans des endroits sans contrôle de température, tels que les habitacles de véhicules, les kiosques extérieurs ou les ateliers d'usine. Combiné à une tolérance de température de stockage de -30 °C à +80 °C, le module présente une excellente stabilité thermique, capable de supporter des fluctuations importantes de la température ambiante.

Paramètres techniques :

Type de module	TFT 15,6"
Température de stockage	-30 ~ +80 °C
Mode d'affichage	TN/Transmissif/Normalement blanc
Luminosité de l'écran	300 Cd/m²
Température de fonctionnement	-20 ~ +70 °C
Taille du module	370*217*9,3 mm
Résolution	1920*1080 points
Interface LCD	LVDS
Taille de la zone active	344*193 mm
Direction de visualisation	12:00

Personnalisation :

Le module TFT LCD CH156FH02A est conçu non seulement pour un déploiement standard, mais aussi comme une plateforme polyvalente pour des solutions d'affichage sur mesure. Chenghao Optoelectronic propose un parcours de personnalisation complet qui commence par une consultation détaillée pour aligner les spécifications techniques avec les exigences de l'application finale. Un aspect clé concerne l'adaptation de l'interface : bien que le modèle de base utilise le LVDS, le module peut être reconfiguré pour prendre en charge des protocoles de signalisation alternatifs tels que MIPI, eDP, RGB, ou même des interfaces MCU parallèles, permettant l'intégration dans des architectures de contrôle existantes ou spécialisées sans nécessiter de circuits intégrés de pont externes. Une autre dimension critique de la personnalisation réside dans le durcissement environnemental. Pour les applications exposées à des conditions thermiques extrêmes, la plage de température de fonctionnement peut être étendue au-delà du standard -20 °C à +70 °C, atteignant jusqu'à -45 °C ou +90 °C grâce à des formulations de cristaux liquides améliorées et des composants de rétroéclairage renforcés. De plus, les performances optiques peuvent être affinées ; les niveaux de luminosité sont réglables à partir des 300 cd/m² par défaut jusqu'à 3500 cd/m², avec des traitements de surface anti-reflet ou anti-éblouissement optionnels pour maintenir la visibilité sous la lumière directe du soleil ou dans des environnements à forte humidité. Les modifications mécaniques et structurelles améliorent encore l'adaptabilité. Le FPC (Flexible Printed Circuit) peut être remodelé ou repositionné, et les affectations des broches modifiées pour correspondre aux dispositions de connecteurs spécifiques. Un verre de couverture personnalisé, disponible en différentes épaisseurs, découpes ou marquages sérigraphiés, peut être laminé directement sur l'écran, améliorant la durabilité et l'intégration esthétique. De plus, des couches tactiles capacitifs ou résistifs peuvent être intégrées en usine avec des processus de collage optimisés pour assurer la clarté optique et la robustesse mécanique. Cette approche de personnalisation de bout en bout garantit que le CH156FH02A répond aux exigences fonctionnelles, environnementales et spatiales précises dans divers domaines industriels et commerciaux.

FAQ :

Q1 : Quelle est la marque et le numéro de modèle de cet écran LCD TFT ?

R1 : L'écran LCD TFT est de Chenghao Optoelectronic, et le numéro de modèle est CH156FH02A.

Q2 : Quel est le lieu d'origine de ce produit ?

R2 : Ce produit est fabriqué à Shenzhen, en Chine.

Q3 : Quelles certifications cet écran LCD TFT possède-t-il ?

R3 : Le produit est certifié CE, ISO9001, RoHS et SGS.

Q4 : Quelle est la quantité minimale de commande et la capacité d'approvisionnement ?

R4 : La quantité minimale de commande est de 100 pièces, et la capacité d'approvisionnement est de 50 000 000 pièces par mois.

Q5 : Comment le produit est-il emballé et quel est le délai de livraison ?

R5 : Tous les produits sont emballés avec soin pour assurer la sécurité. Les produits de petite taille utilisent un emballage en plateau plus carton, tandis que les tailles plus grandes utilisent un slot en mousse plus carton. Un emballage personnalisé est également disponible en fonction des exigences du client. Le délai de livraison est généralement compris entre 3 et 7 jours.

Q6 : Quels sont les modes de paiement acceptés pour l'achat de cet écran LCD TFT ?

R6 : Les conditions de paiement incluent T/T (virement télégraphique), AliPay et PayPal.
