2Module d'affichage LCD TFT de 25 pouces 76x284 Interface SPI Haute luminosité

Description de produit

1. Description du produit

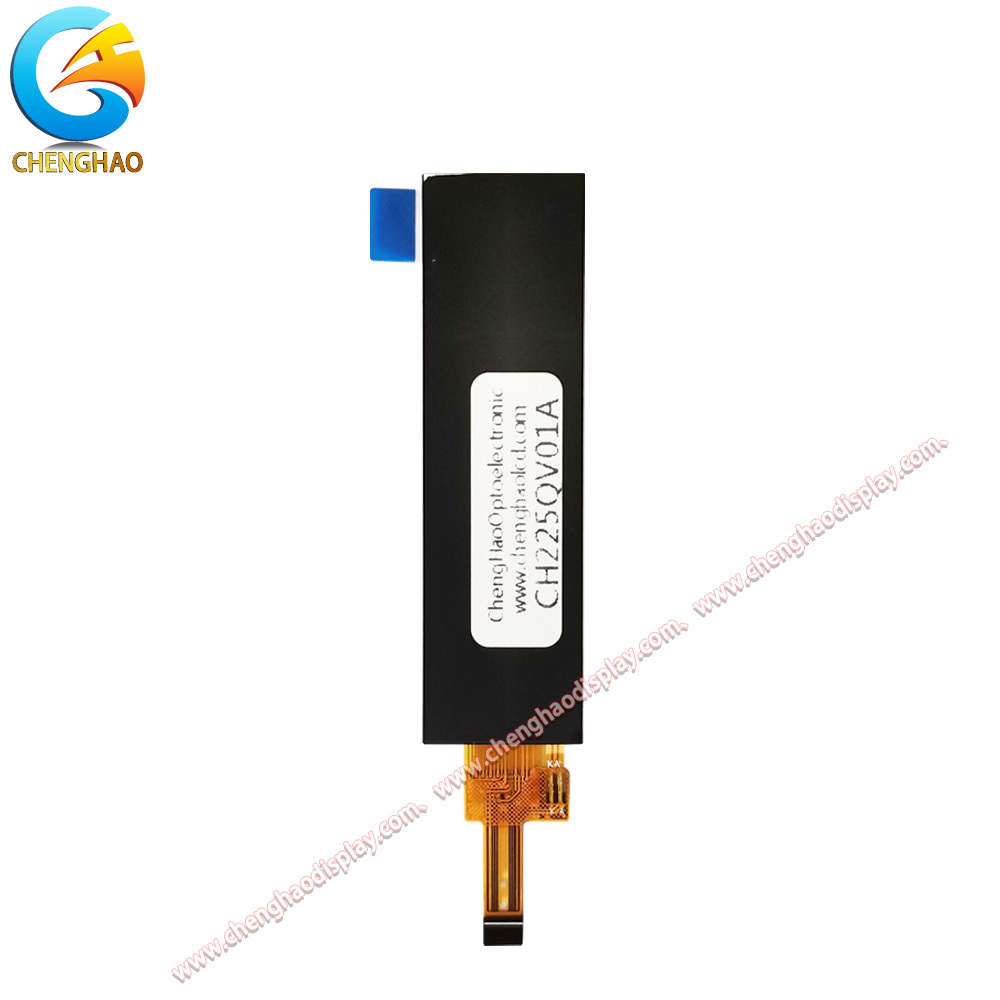

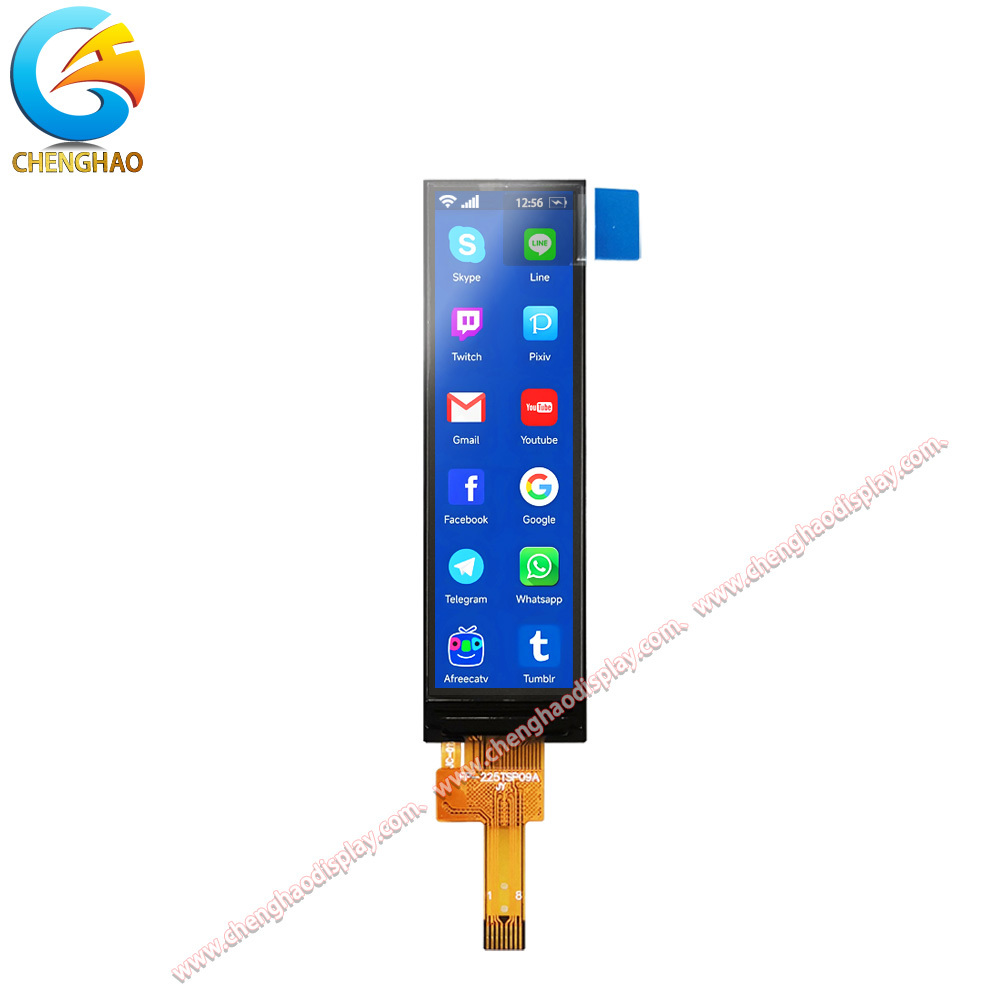

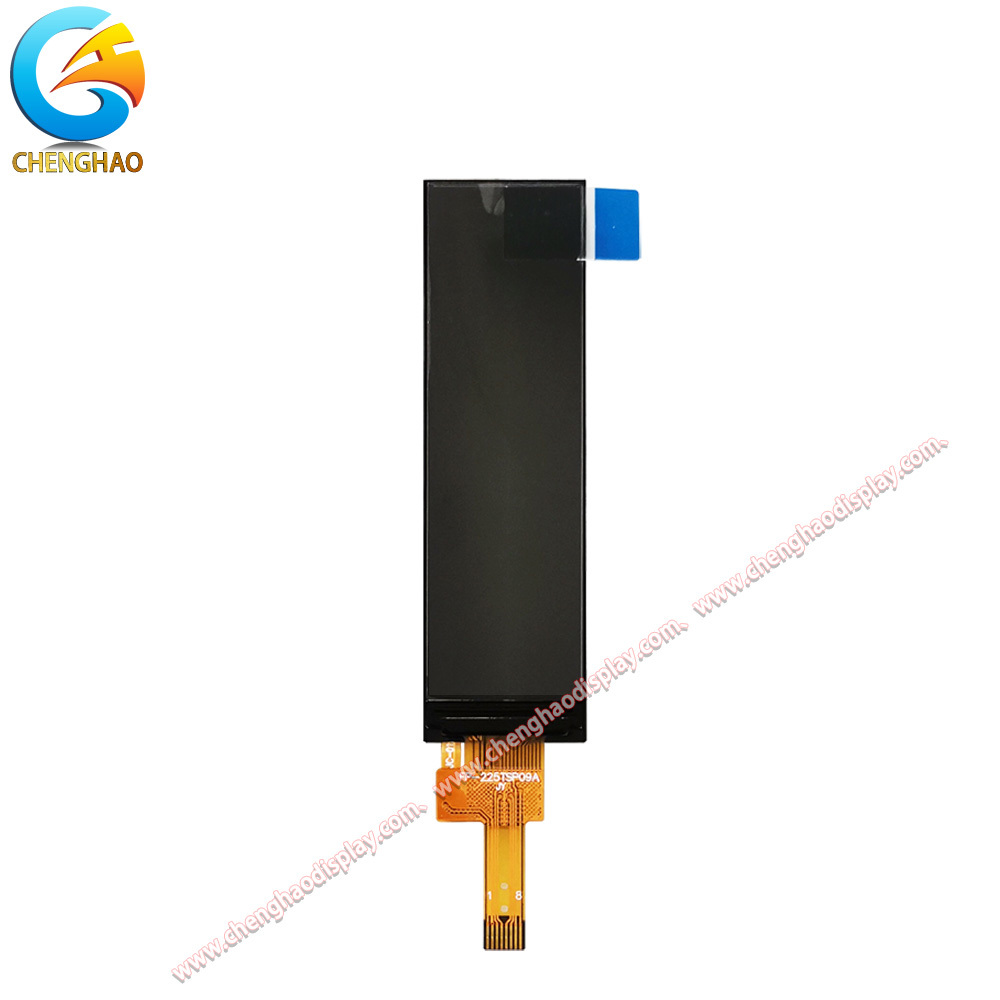

CH225QV01A est un module LCD TFT a-Si de 2,25 pouces avec une résolution QVGA de 76 x 284 pixels, conçu pour les appareils électroniques portables et portables compacts. La luminosité typique est de 500 cd/m², offrant une lisibilité en plein soleil pour les applications extérieures.
Le module utilise le circuit intégré de pilote *** avec une interface série SPI à 4 fils, compatible avec la plupart des microcontrôleurs à faible nombre de broches. La plage de température de fonctionnement est de -20°C à +70°C, la plage de stockage est de -30°C à +80°C. Le module est conforme RoHS et mesure 17,90 x 62,50 mm.

2. Caractéristiques

·Écran à matrice active TFT a-Si de 2,25 pouces de diagonale avec une résolution de 76*284

·Haute luminosité de 500 cd/m² (typ.) pour une excellente lisibilité en plein soleil

·Interface série SPI à 4 fils pour une communication simple et rapide avec les MCU

·Direction de visualisation optimale à 12 heures pour les applications orientées portrait

·Large plage de températures de fonctionnement : -20°C à +70°C

·Conception de rétroéclairage LED à faible consommation adaptée aux appareils alimentés par batterie

·Profil fin et construction légère pour l'intégration d'appareils portables

·Mode polariseur transmissif/normalement blanc pour une qualité d'image claire

·Conforme RoHS, répondant aux exigences de protection de l'environnement

3. Paramètres techniques

4. Personnalisation

Personnalisation FPC, intégration d'écran tactile (RTP/CTP), lentille de protection disponible.

5. Assistance

Fiche technique complète, code d'initialisation, exemple de support, support technique fourni.

6. FAQ

Q : Quelle est la résolution de l'écran CH225QV01A ?

R : Le CH225QV01A a une résolution QVGA de 76*284 pixels, offrant une qualité d'image nette adaptée au texte, aux icônes et aux graphiques de base.

Q : Quelle interface ce module utilise-t-il ?

R : Il utilise une interface série SPI à 4 fils, ce qui facilite la connexion à la plupart des microcontrôleurs en utilisant seulement 4 lignes de contrôle (CS, SCL, SDA, RS).

Q : Cet écran est-il adapté à une utilisation en extérieur ?

R : Oui, avec une luminosité typique de 500 cd/m², l'écran offre une bonne lisibilité en plein soleil, ce qui le rend adapté aux applications extérieures.

Q : Quelle est la plage de température de fonctionnement ?

R : La plage de températures de fonctionnement est de -20°C à +70°C, avec une plage de stockage de -30°C à +80°C, garantissant des performances fiables dans divers environnements.

Q : Le connecteur FPC peut-il être personnalisé ?

R : Oui, ChengHao propose des options de personnalisation pour le FPC, notamment la longueur, l'affectation des broches et le type de connecteur pour correspondre à la conception de votre PCB.

Q : Un écran tactile peut-il être ajouté à cet écran ?

R : Oui, nous pouvons intégrer soit un écran tactile capacitif (CTP), soit un écran tactile résistif (RTP), soit une lentille de protection pour la protection selon les besoins.
