0Module d'affichage OLED monochrome de 49 pouces CH049L001A-PW avec interface IIC

Description du produit

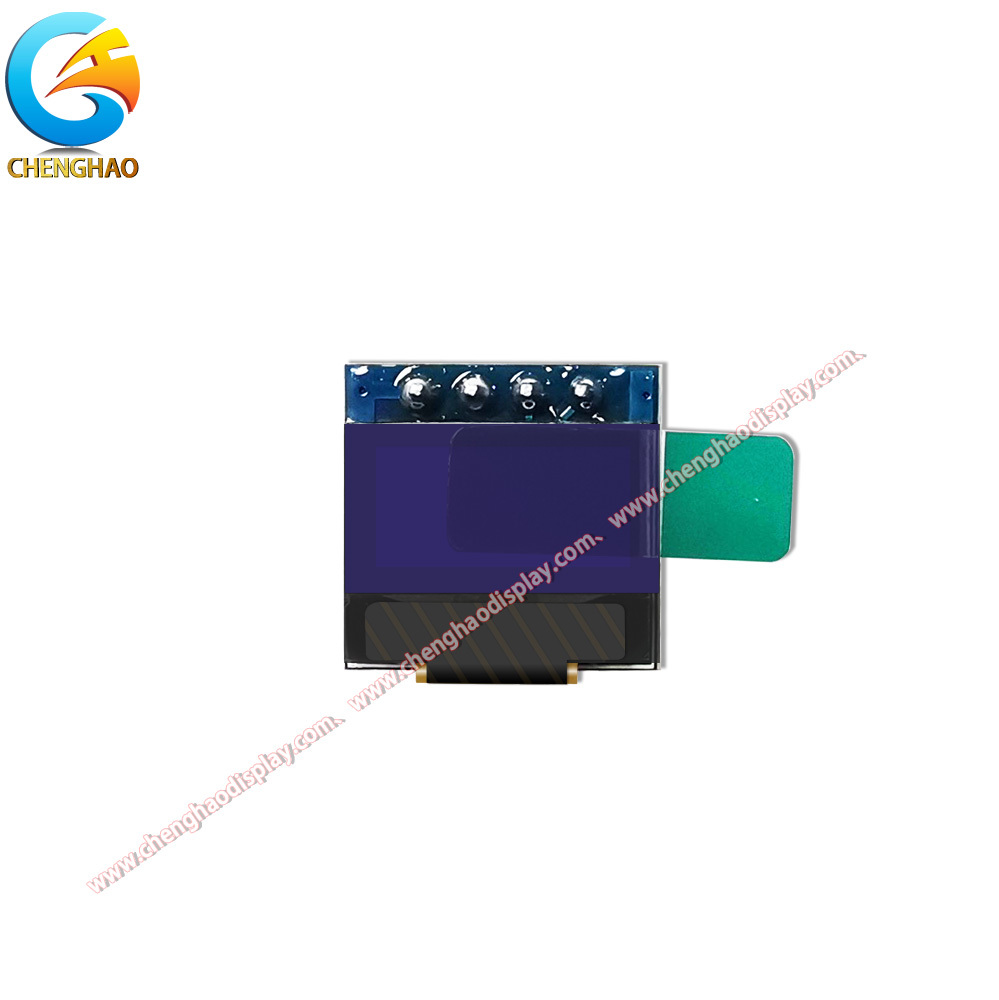

Le CH049L001A-PW est un module d'affichage OLED monochrome compact de 0,49 pouce fabriqué par Chenghao Optoelectronic. Conçu avec une architecture OLED à matrice passive (PMOLED), cet écran ultra-petit offre des visuels blanc sur noir nets avec une résolution de 64 x 32 points, ce qui en fait un choix idéal pour les applications embarquées limitées en espace où une indication claire de l'état et la lisibilité du texte sont essentielles.

Construit autour d'une interface de communication IIC (I2C) robuste, le CH049L001A-PW ne nécessite que quatre broches pour un fonctionnement complet : ND, VCC, SCL et SDA. Cette configuration minimaliste des broches simplifie la disposition du circuit imprimé et réduit la complexité du câblage, ce qui est particulièrement précieux dans les conceptions d'appareils compacts. Le module présente une dimension totale de PCB de 15 mm (±0,3 mm), avec une zone d'affichage active mesurant 5,58 x 3,81 mm, offrant un espace d'écran suffisant pour les icônes, les graphiques simples et les courtes chaînes alphanumériques.

L'une des caractéristiques remarquables de ce module OLED est sa plage de température de fonctionnement exceptionnelle de -40°C à +85°C. Cette large tolérance de température garantit des performances fiables dans des environnements exigeants, de la surveillance logistique de la chaîne du froid aux panneaux de commande d'automatisation industrielle installés à proximité de sources de chaleur. La plage de température de stockage correspond à la plage de fonctionnement, garantissant une durabilité à long terme même lorsque l'appareil n'est pas activement alimenté.

En tant qu'écran OLED auto-émissif, le CH049L001A-PW ne repose pas sur un rétroéclairage, ce qui entraîne une consommation d'énergie inférieure par rapport aux alternatives LCD traditionnelles. Le fond véritablement noir et le rapport de contraste élevé inhérent à la technologie OLED garantissent une excellente lisibilité dans diverses conditions d'éclairage ambiant. Chaque pixel émet de la lumière indépendamment, permettant des détails de points nets avec un pas de pixel qui permet d'obtenir un rendu fin de petits textes et d'éléments graphiques simples.

Le CH049L001A-PW est conforme aux exigences de protection de l'environnement ROHS, reflétant l'engagement de Chenghao en faveur d'une fabrication électronique durable. Qu'il soit déployé dans des instruments médicaux portables, des affichages de capteurs industriels, des écrans de nœuds IoT ou des sous-écrans d'électronique grand public, ce module OLED miniature offre une sortie visuelle fiable dans un encombrement exceptionnellement réduit. Son interface IIC simple et ses larges performances en température en font une solution incontournable pour les ingénieurs à la recherche d'un composant de micro-affichage fiable pour leur prochain projet de conception embarquée.

Caractéristiques du produit

Facteur de forme ultra-compact de 0,49 poucesMesurant seulement 15 mm sur le PCB, le CH049L001A-PW est conçu pour les applications où l'espace sur la carte est limité. Son encombrement réduit permet aux concepteurs d'intégrer un écran visible dans des outils de diagnostic portables, des capteurs compacts et des panneaux de commande miniatures sans sacrifier d'autres composants critiques. L'interface IIC à 4 broches réduit encore l'espace nécessaire au câblage de l'écran, libérant ainsi un précieux espace PCB pour des circuits supplémentaires.

Performances de température étendues (-40°C à +85°C)Contrairement à de nombreux petits écrans grand public, ce module OLED est conçu pour un fonctionnement complet de -40°C à +85°C. Cela le rend adapté aux enregistreurs de données extérieurs exposés à des conditions hivernales glaciales, aux instruments d'usine à proximité de machines à haute température et aux sous-systèmes automobiles soumis à des cycles thermiques extrêmes. Les ingénieurs n'ont plus besoin de faire de compromis sur la qualité d'affichage lors de la conception pour des environnements difficiles.

Technologie OLED auto-émissive à faible consommationEn tant qu'OLED à matrice passive, le CH049L001A-PW génère sa propre lumière sans nécessiter de rétroéclairage. Chaque pixel consomme de l'énergie uniquement lorsqu'il est éclairé, ce qui signifie que la consommation d'énergie évolue naturellement avec la complexité du contenu. Pour les appareils IoT alimentés par batterie et les instruments portables qui affichent la plupart du temps des écrans d’état statiques, cela se traduit par une durée de vie de la batterie considérablement prolongée par rapport aux alternatives LCD rétroéclairées.

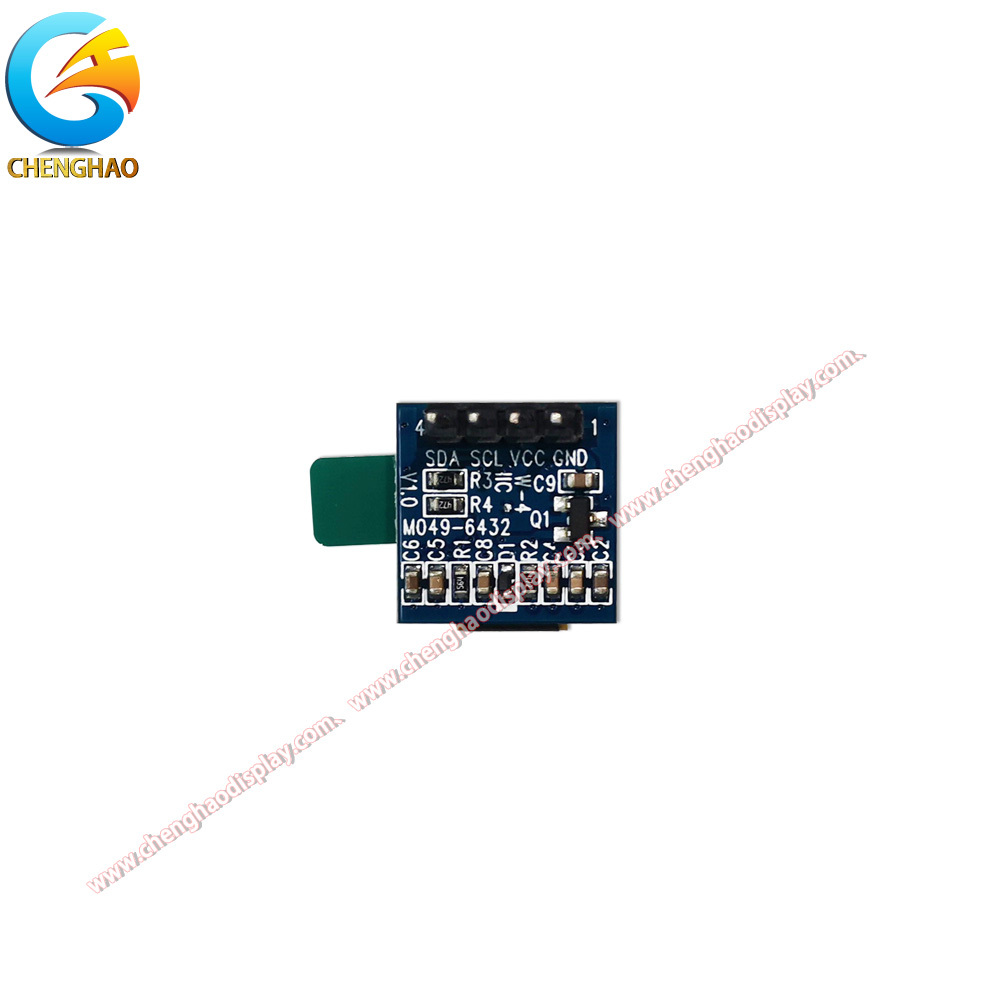

Interface IIC simple à 4 broches pour une intégration facileAvec seulement quatre broches de connexion (GND, VCC, SCL, SDA), ce module minimise à la fois les efforts de conception matérielle et la complexité des pilotes logiciels. Le bus IIC permet à plusieurs appareils de partager les deux mêmes lignes de communication, permettant des configurations multi-écrans ou une coexistence facile avec d'autres périphériques IIC tels que des capteurs de température, des EEPROM et des CAN sur le même bus.

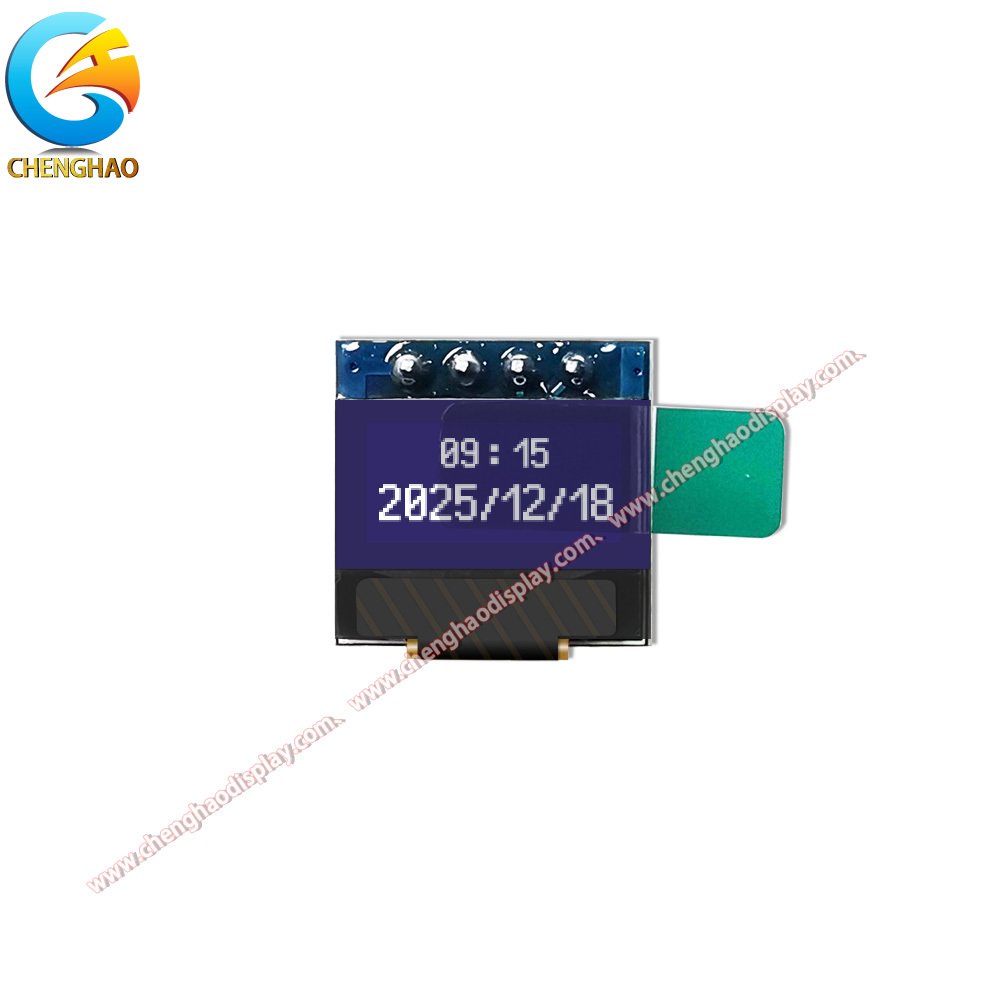

Visuels monochromes à contraste élevéLa technologie OLED monochrome offre un arrière-plan véritablement noir avec des pixels blancs brillants, offrant un rapport de contraste bien supérieur à celui des panneaux LCD classiques. Cela garantit une lisibilité claire même dans des environnements faiblement éclairés, ce qui rend l'écran bien adapté aux indicateurs de dispositifs médicaux, aux panneaux d'état industriel et à toute application où la clarté visuelle d'un seul coup d'œil est essentielle.

Conforme ROHS et respectueux de l'environnementLe CH049L001A-PW répond aux normes de protection de l'environnement ROHS, garantissant le respect des réglementations internationales relatives aux substances dangereuses. Cette certification simplifie le processus d'approbation des produits pour les applications médicales et automobiles qui exigent une stricte conformité environnementale pour tous les composants électroniques utilisés dans leurs conceptions.

Dessin du produit

Spécifications détaillées

Présentation personnalisée

Chenghao Optoelectronic propose des services professionnels de personnalisation de modules d'affichage dans quatre grandes catégories de produits : modules TFT LCD, écrans LCD mono, modules OLED couleur et modules OLED mono. Forte de plusieurs années d'expertise dans le secteur de l'affichage, notre équipe d'ingénieurs travaille en étroite collaboration avec les clients pour fournir des solutions d'affichage sur mesure qui correspondent précisément aux exigences de leur projet.

Personnalisation FPCNous proposons des conceptions FPC personnalisées, notamment une forme de circuit flexible, un nombre de broches et des spécifications de connecteur. Que vous ayez besoin d'une queue plus courte, d'un rayon de courbure unique ou de lignes de signal supplémentaires pour les capteurs intégrés, notre équipe d'ingénierie FPC peut répondre à un large éventail d'exigences de conception.

Personnalisation de l'interfaceChenghao prend en charge la personnalisation de l'interface sur plusieurs protocoles de communication, notamment SPI, MCU (parallèle), RVB, MIPI, LVDS, EDP et HDMI. Nous pouvons adapter n'importe quel module d'affichage à votre norme d'interface préférée, garantissant une intégration transparente avec votre plate-forme MCU ou SoC existante.

Personnalisation de la luminositéEn fonction de votre scénario d'application, nous proposons des niveaux de luminosité allant de configurations standard (200 à 400 cd/m²) pour les environnements intérieurs à des configurations à haute luminosité (500+ cd/m²) pour les applications extérieures ou à forte luminosité ambiante. Chaque spécification de luminosité est validée par des tests rigoureux pour garantir des performances constantes.

Personnalisation de l'écran tactileNos modules d'affichage peuvent être configurés avec un toucher capacitif, un toucher résistif ou livrés sans fonctionnalité tactile. Les options tactiles capacitives prennent en charge les gestes multipoints, tandis que le toucher résistif est idéal pour les scénarios d'utilisation avec des gants ou de saisie au stylet.

Traitement de surface et verre de protectionChenghao fournit un traitement de surface antireflet (AG) pour minimiser les reflets dans les environnements lumineux. Nous concevons également des verres de protection personnalisés avec une épaisseur, une forme, une couleur et une sérigraphie sur mesure pour répondre aux besoins esthétiques et fonctionnels spécifiques du boîtier de votre produit.

Pourquoi choisir Chenghao pour la personnalisation ?Grâce à une ingénierie interne, des capacités de prototypage rapide et un contrôle qualité strict, Chenghao propose des solutions d'affichage personnalisées avec des délais de livraison courts et des prix compétitifs. Contactez notre équipe commerciale dès aujourd'hui pour discuter de vos besoins en matière de personnalisation d'affichage et recevoir un devis détaillé pour votre projet.

Cas de candidature

Appareils de diagnostic médical portablesLe CH049L001A-PW convient parfaitement aux instruments médicaux compacts tels que les oxymètres de pouls portables, les glucomètres portables et les moniteurs patient miniatures. Sa large plage de températures de fonctionnement garantit des performances d'affichage précises dans différents environnements cliniques et sur le terrain, tandis que la faible consommation d'énergie prolonge la durée de vie de la batterie lors d'une utilisation prolongée dans des scénarios médicaux d'urgence.

Nœuds de capteurs IoT industrielsDans les déploiements d'usines intelligentes et d'IoT industriels, ce module micro OLED sert d'affichage local idéal pour les nœuds de capteurs sans fil, les moniteurs environnementaux et les passerelles Edge Computing. L'interface IIC à 4 broches s'intègre facilement aux plates-formes de microcontrôleurs courantes, et la technologie OLED auto-émissive offre une lisibilité claire dans les usines faiblement éclairées ou à l'intérieur des armoires de commande.

Sous-écrans pour l'électronique grand publicAu-delà des applications industrielles et médicales, le CH049L001A-PW peut être intégré dans l'électronique grand public en tant qu'affichage d'état secondaire pour les équipements audio, les contrôleurs de maison intelligente, les systèmes de gestion de batterie et les équipements de test portables. Son fond véritablement noir et son texte d'un blanc éclatant créent une apparence visuelle moderne et haut de gamme dans une zone d'affichage remarquablement petite.

FAQ

Q1 : Quelle est la résolution de l’écran OLED CH049L001A-PW ?

R : Le CH049L001A-PW présente une résolution de 64 x 32 points, offrant une densité de pixels suffisante pour afficher de courtes chaînes de texte, des icônes d'état et des graphiques simples dans des applications intégrées compactes.

Q2 : Quelle interface de communication ce module utilise-t-il ?

R : Ce module OLED communique via l'interface IIC (I2C) avec seulement quatre broches : GND, VCC, SCL et SDA. Le protocole IIC à deux fils simplifie à la fois les connexions matérielles et la mise en œuvre du pilote logiciel.

Q3 : Quelle est la plage de température de fonctionnement ?

R : Le CH049L001A-PW prend en charge une plage de températures de fonctionnement de -40°C à +85°C, ce qui le rend adapté aux applications industrielles, médicales et extérieures soumises à des conditions thermiques extrêmes.

Q4 : Ce module nécessite-t-il un rétroéclairage ?

R : Non. En tant qu'écran OLED à matrice passive, le CH049L001A-PW est auto-émissif et ne nécessite pas de rétroéclairage. Cela se traduit par une consommation d'énergie inférieure et un profil de module global plus fin par rapport aux alternatives LCD rétroéclairées.

Q5 : Chenghao peut-il personnaliser la configuration FPC ou des broches de ce module ?

R : Oui. Chenghao propose des services de personnalisation complets, notamment la forme du FPC, le nombre de broches, le type d'interface, le niveau de luminosité et la conception du verre de protection. Contactez notre équipe commerciale avec vos exigences spécifiques pour une solution sur mesure.

Q6 : Le CH049L001A-PW est-il conforme à la directive ROHS ?

R : Oui. Le CH049L001A-PW répond aux exigences de protection de l'environnement ROHS, garantissant le respect des réglementations internationales sur les substances dangereuses dans les composants électroniques.

Q7 : Quelles sont les applications typiques de cet écran OLED de 0,49 pouce ?

R : Les applications courantes incluent les appareils médicaux portables, les écrans de capteurs IoT industriels, les panneaux de contrôleur de maison intelligente, les indicateurs d'état des équipements audio, les affichages du système de gestion de batterie et d'autres systèmes embarqués limités en espace nécessitant une interface visuelle compacte.
