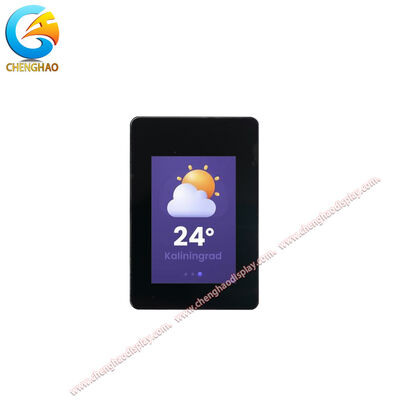

1.14 pouces IPS TFT LCD Module SPI Interface à large température pour une application industrielle

Description du produit

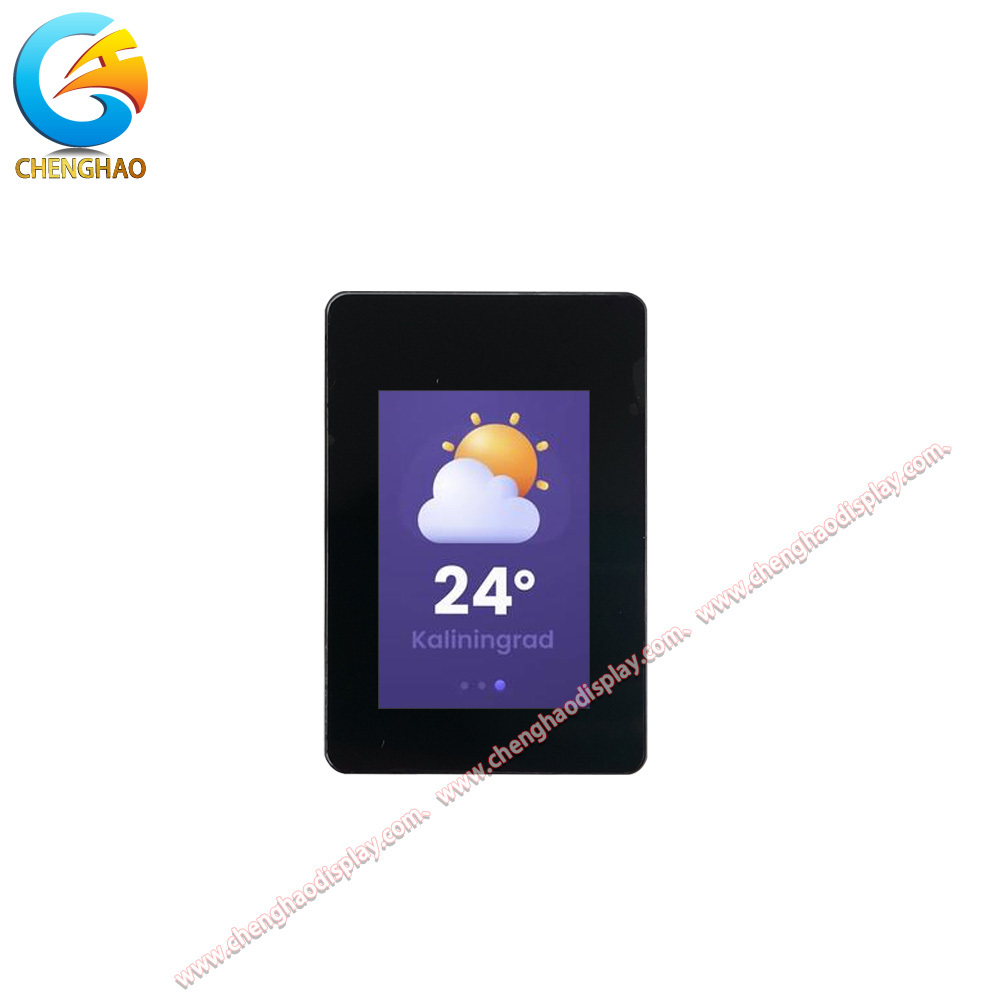

Le CH114QV01A-L-PA est un module LCD TFT IPS compact de 1,14 pouces conçu pour les applications industrielles et embarquées nécessitant des performances d'affichage fiables dans des environnements à espace limité. Cet écran compact présente une résolution de 135 × RVB × 240 points, offrant des visuels clairs et nets adaptés aux interfaces utilisateur, aux indicateurs d'état et aux panneaux de visualisation de données.

Construit avec la technologie avancée IPS (In-Plane Switching), ce module LCD TFT offre un angle de vision complet exceptionnel de 80/80/80/80 degrés, garantissant une reproduction cohérente des couleurs et une qualité d'image dans pratiquement toutes les directions de visualisation. Le mode d'affichage transmissif avec un état normalement noir offre un excellent rapport de contraste, ce qui le rend idéal pour les environnements d'éclairage intérieur et contrôlé.

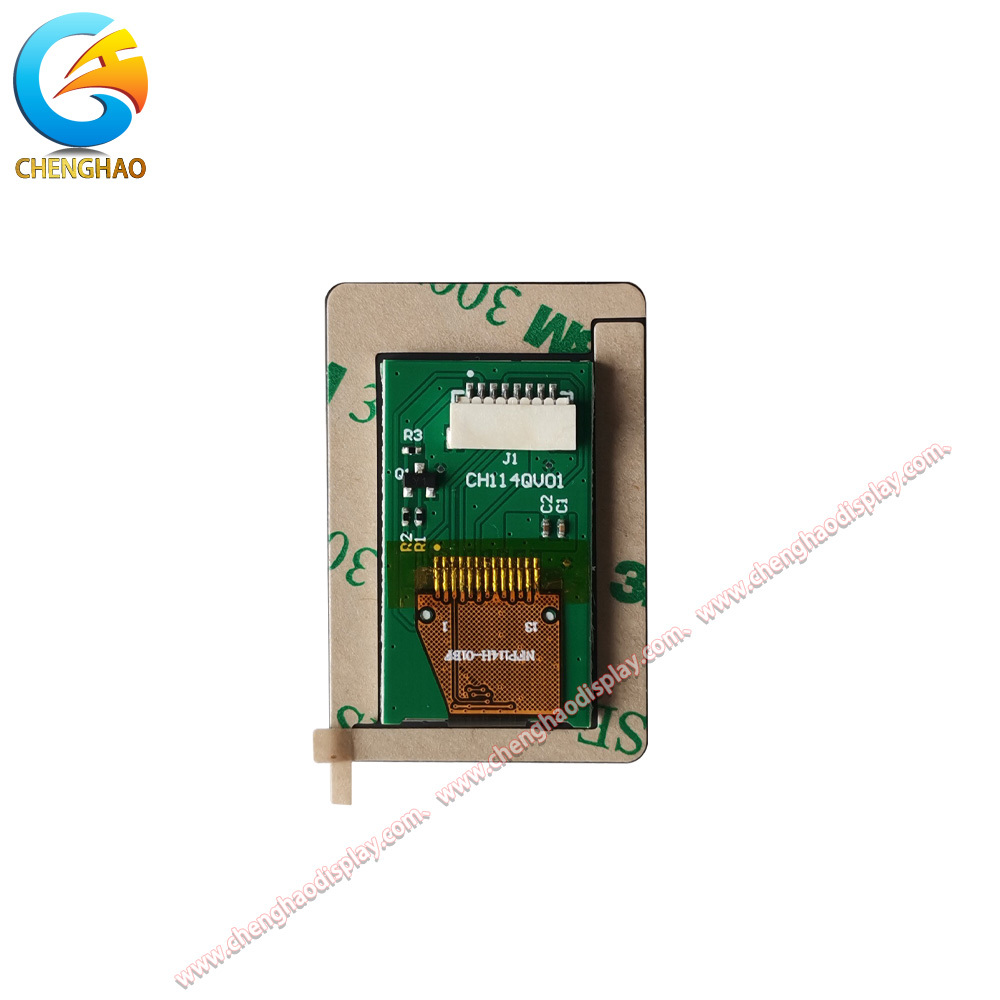

Le module utilise le protocole de communication SPI (Serial Peripheral Interface), qui réduit considérablement le nombre de broches de connexion requises à seulement 8 broches sur le FPC. Cette architecture d'interface simplifiée rend le CH114QV01A-L-PA particulièrement adapté à l'intégration avec des microcontrôleurs et des systèmes embarqués où les ressources GPIO sont limitées.

Avec une luminance typique de 350 cd/m², cet écran offre une luminosité adéquate pour la plupart des applications intérieures tout en conservant l'efficacité énergétique. Le module est conçu pour fonctionner de manière fiable sur une large plage de températures allant de -20°C à +70°C, avec une capacité de stockage s'étendant de -30°C à +80°C, garantissant des performances fiables dans les environnements industriels exigeants.

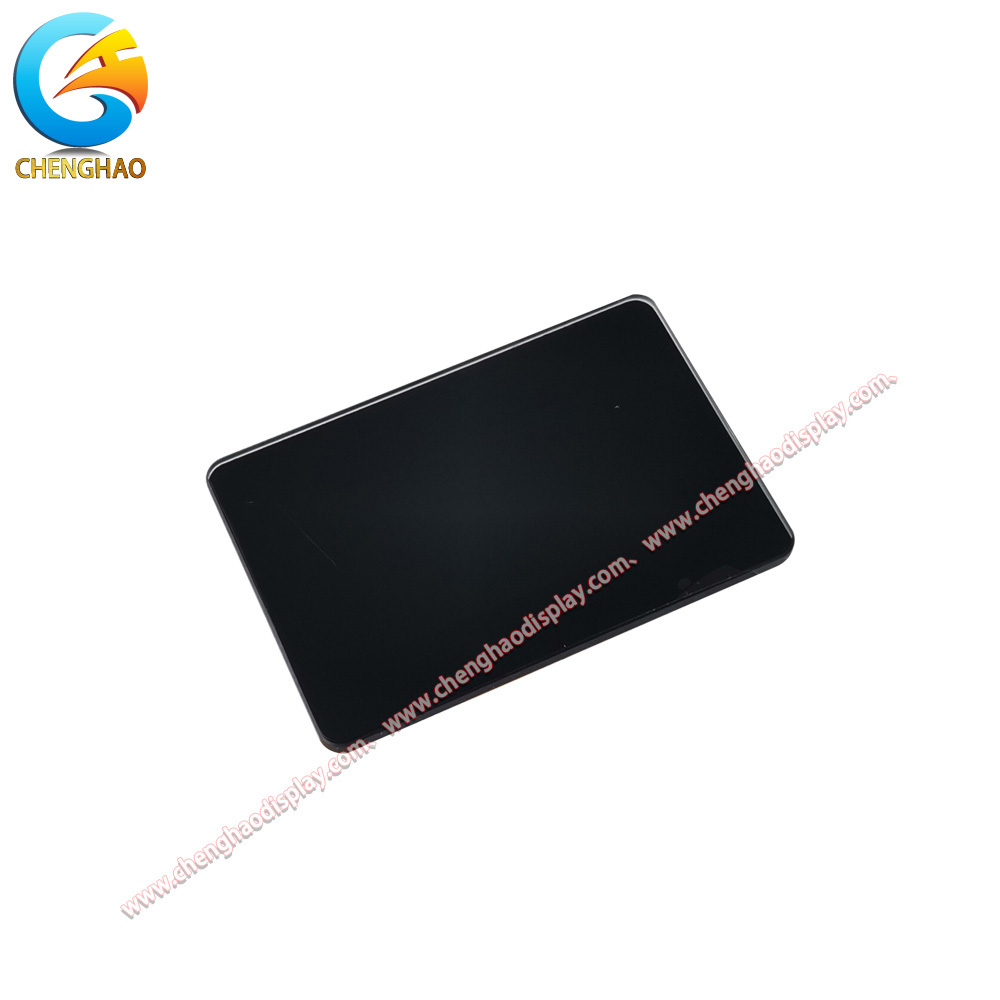

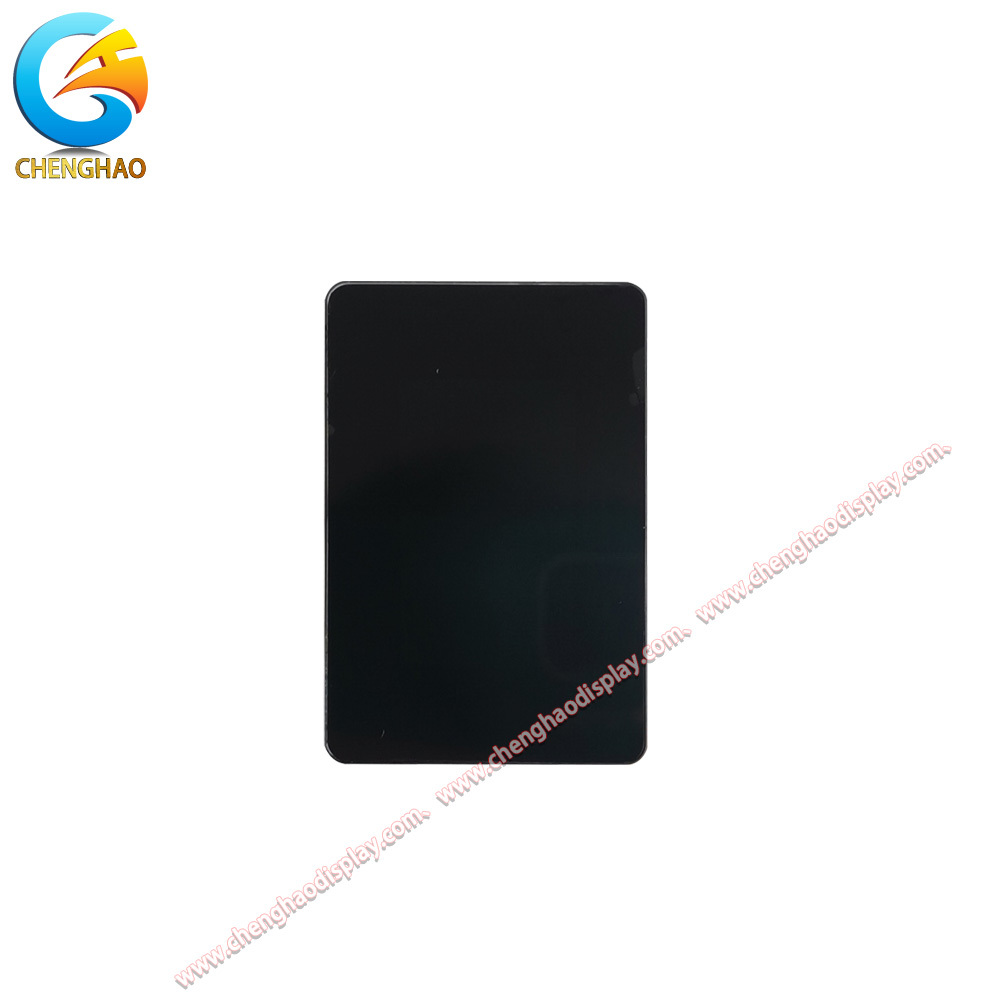

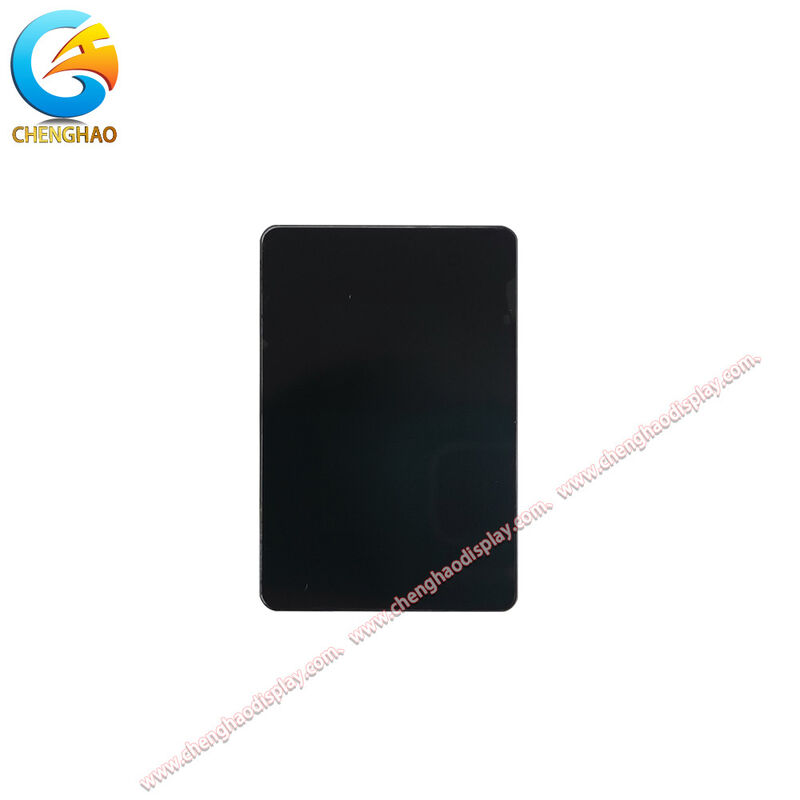

Une caractéristique distinctive de ce module est le couvercle de protection Glass LENS intégré de 1,8 mm d'épaisseur, offrant une protection mécanique améliorée pour le panneau TFT sous-jacent sans fonctionnalité tactile. Cette construction robuste rend l'écran adapté aux applications où la durabilité physique est essentielle mais où une interaction tactile capacitive n'est pas requise.

La zone active mesure 14,86 × 24,91 mm dans une dimension globale du contour TFT de 27,80 × 31,00 mm, offrant un équilibre optimal entre l'espace d'affichage et l'encombrement compact pour les appareils portables et portatifs.

Caractéristiques du produit

Taille compacte pour les applications limitées en espaceLe facteur de forme de 1,14 pouces fait de ce module LCD TFT IPS un excellent choix pour les appareils portables, les instruments portables et les systèmes embarqués où l'espace sur la carte et le volume du boîtier sont limités. Le faible encombrement permet aux concepteurs d'intégrer un affichage fonctionnel sans augmenter considérablement les dimensions du produit.

Technologie IPS pour une expérience visuelle supérieureContrairement aux dalles TN classiques, la technologie IPS utilisée dans ce module offre une précision des couleurs et une luminosité constantes sous tous les angles de vision. Les utilisateurs peuvent visualiser l'écran dans n'importe quelle direction sans subir de changement de couleur ou de dégradation du contraste, ce qui est particulièrement utile pour les environnements collaboratifs où plusieurs utilisateurs peuvent voir le même écran.

Interface SPI pour une intégration simplifiéeLe protocole de communication SPI réduit la complexité de l'interface à seulement 8 broches, ce qui rend ce module hautement compatible avec une large gamme de microcontrôleurs, notamment la série ARM Cortex-M, ESP32 et d'autres plates-formes embarquées populaires. Le nombre de broches simplifié réduit également la complexité du routage FPC et améliore la fiabilité globale du système.

Large plage de température de fonctionnementAvec une capacité opérationnelle allant de -20°C à +70°C, ce module d'affichage est conçu pour fonctionner de manière fiable dans des environnements industriels difficiles. Des installations de stockage frigorifique aux kiosques extérieurs dans les climats tempérés, le CH114QV01A-L-PA maintient des performances stables sans nécessiter de systèmes de chauffage ou de refroidissement supplémentaires.

Construction de la lentille en verre de protectionLe couvercle de lentille en verre intégré de 1,8 mm d'épaisseur offre une protection mécanique robuste contre les rayures, les impacts et les contaminants environnementaux. Cette fonctionnalité prolonge la durée de vie du module dans les applications où l'écran peut être exposé à un contact physique ou à des conditions de fonctionnement difficiles.

Fonctionnement économe en énergieLe niveau de luminosité de 350 cd/m² offre un équilibre optimal entre visibilité et consommation électrique. Cette efficacité rend le module adapté aux appareils alimentés par batterie où le budget de puissance d'affichage doit être soigneusement géré pour maximiser la durée de fonctionnement.

Dessin du produit

Spécifications détaillées

Présentation personnalisée

Chenghao propose des services de personnalisation complets pour les modules LCD TFT, les écrans LCD mono, les modules OLED couleur et les modules OLED mono. Pour le CH114QV01A-L-PA et les écrans TFT IPS de petite taille similaires, nous proposons des options de personnalisation flexibles pour répondre à diverses exigences d'application.

Personnalisation FPCNous pouvons personnaliser la forme, la longueur et la configuration des broches du FPC en fonction de la disposition de votre PCB. Que vous ayez besoin d'orientations de connecteurs spécifiques, d'une longueur FPC étendue pour un routage flexible ou d'affectations de broches modifiées, notre équipe d'ingénieurs peut concevoir la solution FPC optimale pour votre produit.

Options d'interfaceBien que ce module dispose d'une interface SPI, Chenghao prend en charge un large éventail de types d'interface, notamment MCU, RVB, MIPI, LVDS, eDP et HDMI. Pour les applications nécessitant une bande passante plus élevée ou une compatibilité de protocole différente, nous pouvons recommander des solutions d'interface alternatives de notre portefeuille de produits.

Personnalisation de la luminositéLa luminosité standard de 350 cd/m² convient à la plupart des applications intérieures. Pour les environnements extérieurs ou à forte luminosité ambiante, nous proposons des options de luminosité élevée dépassant 500 cd/m² pour une lisibilité en plein soleil. À l’inverse, pour les applications sensibles à la consommation, des variantes de luminosité plus faible peuvent être configurées pour prolonger la durée de vie de la batterie.

Solutions de verre de couvertureLa LENS en verre intégrée peut être personnalisée en termes d'épaisseur, de forme et de traitement de surface. Les options incluent un revêtement antireflet (AG) pour réduire les reflets, un traitement anti-empreintes digitales (AF) et une impression en soie personnalisée pour la marque ou les superpositions fonctionnelles.

Intégration tactileBien que ce module spécifique n'inclut pas de fonctionnalité tactile, Chenghao propose des options d'intégration tactile capacitif (CTP) et tactile résistif (RTP) pour les modules d'affichage compatibles. Les solutions tactiles peuvent être adaptées à différents cas d'utilisation, du simple toucher de base au multitouch avancé avec prise en charge de gants.

Cas de candidature

Instruments de test portablesL'écran compact de 1,14 pouces est idéal pour les multimètres portables, les oscilloscopes portables et les appareils de mesure de terrain. L'angle de vision complet IPS garantit que les lectures restent visibles depuis différentes positions, tandis que l'interface SPI simplifie l'intégration avec les processeurs intégrés couramment utilisés dans les équipements de test.

Panneaux de contrôle industrielsLes panneaux HMI de petite taille dans les systèmes d'automatisation industrielle bénéficient de la large plage de température de ce module et de la protection robuste de la LENTILLE en verre. L'écran peut afficher des indicateurs d'état, des valeurs de paramètres et des interfaces graphiques simples dans les armoires de commande, les systèmes API et les modules d'E/S distribuées.

Appareils de diagnostic médicalLes instruments médicaux portables tels que les oxymètres de pouls, les glucomètres et les outils de diagnostic portables nécessitent des écrans compacts offrant des performances fiables. La luminosité de 350 cd/m² assure une visibilité claire dans les environnements cliniques, tandis que le couvercle en verre de protection résiste aux protocoles de manipulation et de nettoyage fréquents.

Contrôleurs de maison intelligenteLes thermostats muraux, les commutateurs intelligents et les hubs de contrôle IoT peuvent utiliser cet écran pour afficher les relevés de température, les icônes d'état et les interfaces de menu. Le faible nombre de broches de l'interface SPI la rend adaptée aux appareils IoT aux ressources limitées, et la large tolérance de température garantit un fonctionnement fiable dans diverses conditions intérieures.

Electronique grand publicLes lecteurs audio portables, les appareils portables de surveillance de la santé et les appareils de jeu portables bénéficient d'un petit facteur de forme et d'un fonctionnement économe en énergie. La technologie IPS offre une reproduction cohérente des couleurs pour les interfaces utilisateur, tandis que le verre de protection prolonge la durabilité du produit dans les scénarios d'utilisation quotidienne.

FAQ

Q1 : Quel est l'avantage de l'interface SPI pour ce module d'affichage ?A1 : Le SPI (Serial Peripheral Interface) ne nécessite que 4 lignes de signal (SCL, SDA, CS, DC) plus l'alimentation et la terre, ce qui réduit considérablement le nombre de broches par rapport aux interfaces parallèles. Cela rend le module idéal pour les microcontrôleurs dotés de ressources GPIO limitées, simplifie le routage des PCB et réduit le coût global du système. Le compromis est des taux de rafraîchissement légèrement plus lents, ce qui est acceptable pour les interfaces utilisateur statiques ou à mise à jour lente.

Q2 : Ce module peut-il être utilisé à l’extérieur ?A2 : Avec une luminosité de 350 cd/m², ce module convient aux espaces extérieurs ombragés ou aux environnements intérieurs avec lumière ambiante. Pour les applications à la lumière directe du soleil, nous recommandons nos variantes à haute luminosité supérieure à 500 cd/m². La large plage de températures de fonctionnement (-20°C à +70°C) permet également un déploiement en extérieur dans des climats tempérés sans contrôle environnemental supplémentaire.

Q3 : À quoi sert le couvercle de la lentille en verre ?A3 : La LENTILLE en verre de 1,8 mm d'épaisseur offre une protection mécanique au panneau TFT sous-jacent, le protégeant des rayures, des impacts et de la pénétration de la poussière. Cela rend le module adapté aux applications où l'écran peut être exposé à un contact physique ou à des environnements difficiles. Notez que cette vitre de protection n'inclut pas de fonctionnalité tactile.

Q4 : Comment la technologie IPS améliore-t-elle l'expérience visuelle ?A4 : La technologie IPS (In-Plane Switching) élimine le décalage de couleur et la dégradation du contraste typiques des panneaux TN conventionnels lorsqu'ils sont vus sous des angles hors axe. Avec des angles de vision de 80/80/80/80, les utilisateurs voient des couleurs et une luminosité constantes dans pratiquement toutes les directions, ce qui rend cet écran excellent pour les environnements collaboratifs ou les appareils portables utilisés dans diverses orientations.

Q5 : Quelles options de personnalisation sont disponibles pour ce module ?A5 : Chenghao propose une personnalisation FPC (forme, longueur, configuration des broches), des variantes de luminosité (standard à haute luminosité), des options de verre de protection (revêtement AG, traitement AF, impression sur soie personnalisée) et des solutions d'interface alternatives. Pour les applications tactiles, nous pouvons recommander des variantes tactiles capacitives ou résistives compatibles de notre portefeuille de produits.

Q6 : Quel est le délai de livraison typique pour les échantillons et la production de masse ?A6 : Les échantillons standard sont généralement disponibles dans un délai de 7 à 15 jours ouvrables. Pour les commandes de production de masse, le délai de livraison dépend des exigences de quantité et de personnalisation, allant généralement de 4 à 8 semaines. Contactez notre équipe commerciale pour obtenir des estimations de délais spécifiques en fonction des exigences de votre projet.

Q7 : Le support technique est-il disponible pour l'intégration ?A7 : Oui, Chenghao fournit une assistance technique complète comprenant des exemples de code de pilote, des séquences d'initialisation, des directives d'intégration et une consultation d'ingénierie directe. Notre équipe technique peut vous aider à configurer l’interface, à optimiser la gestion de l’alimentation et à dépanner pendant le processus de développement de votre produit.
