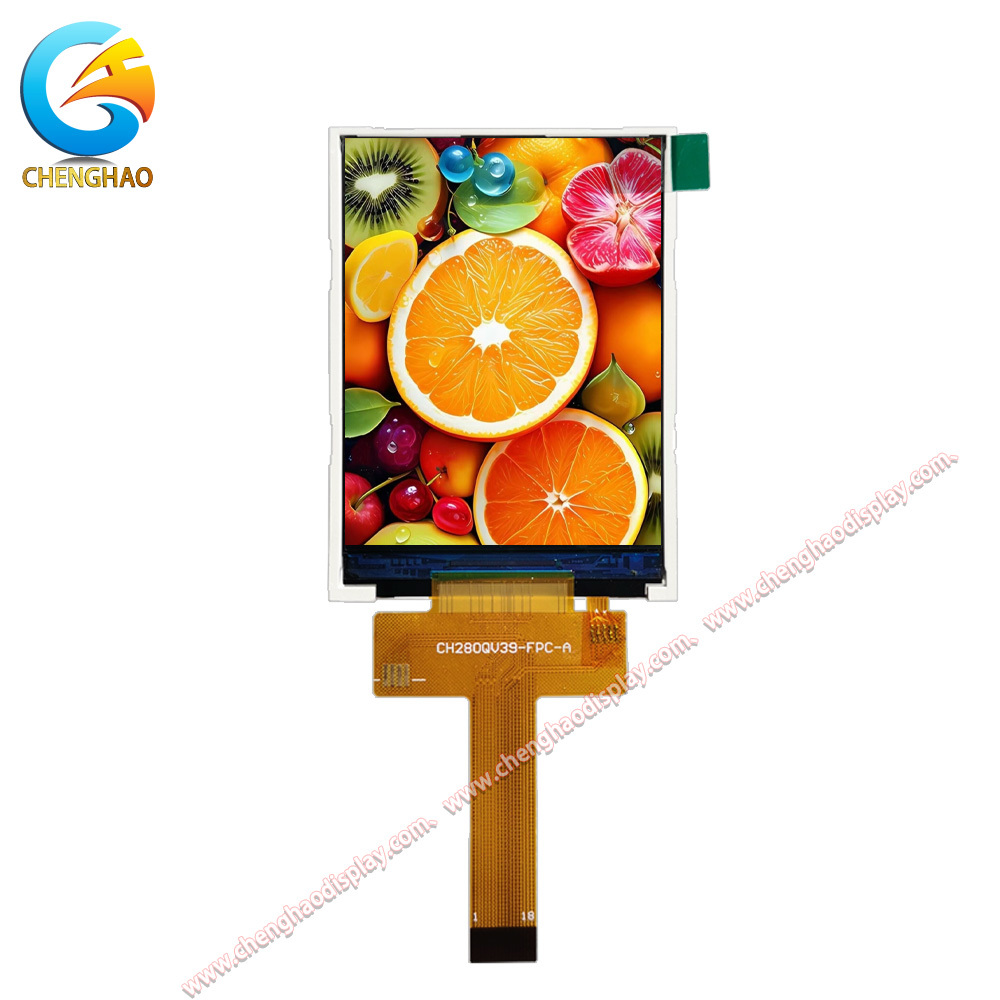

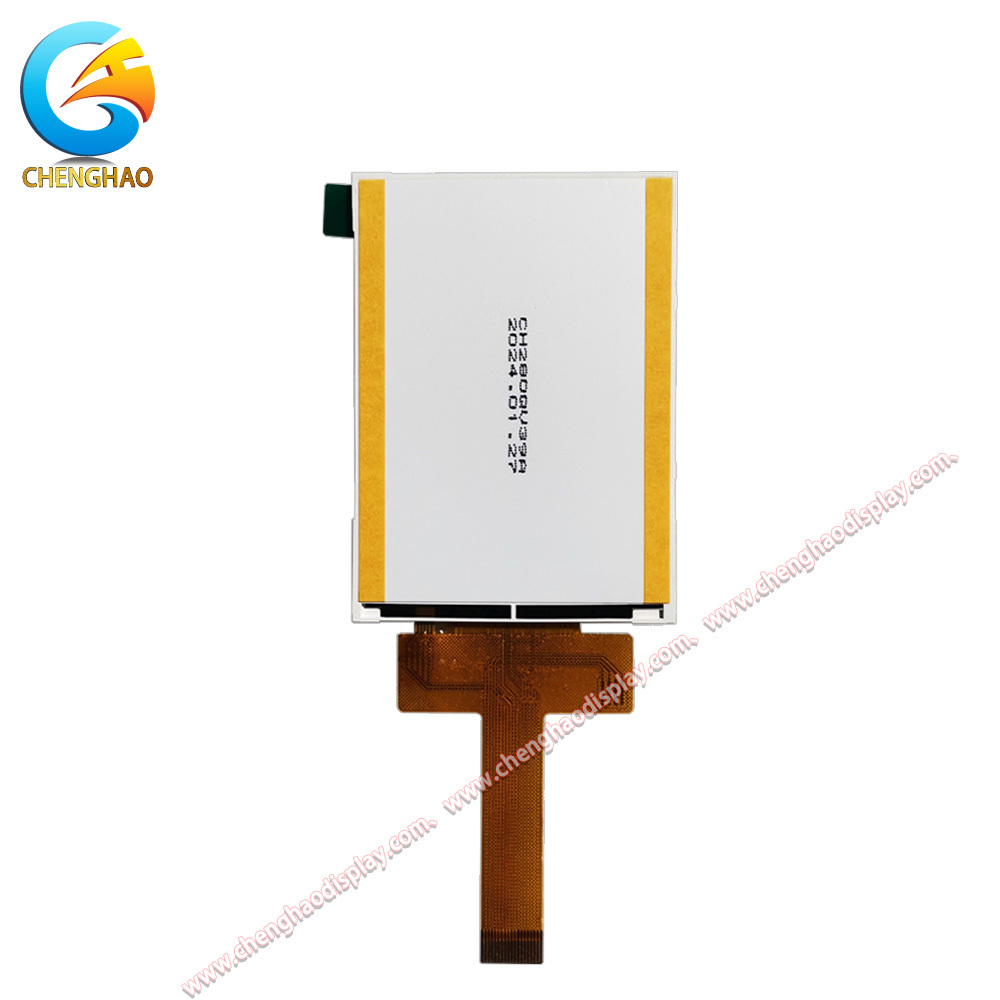

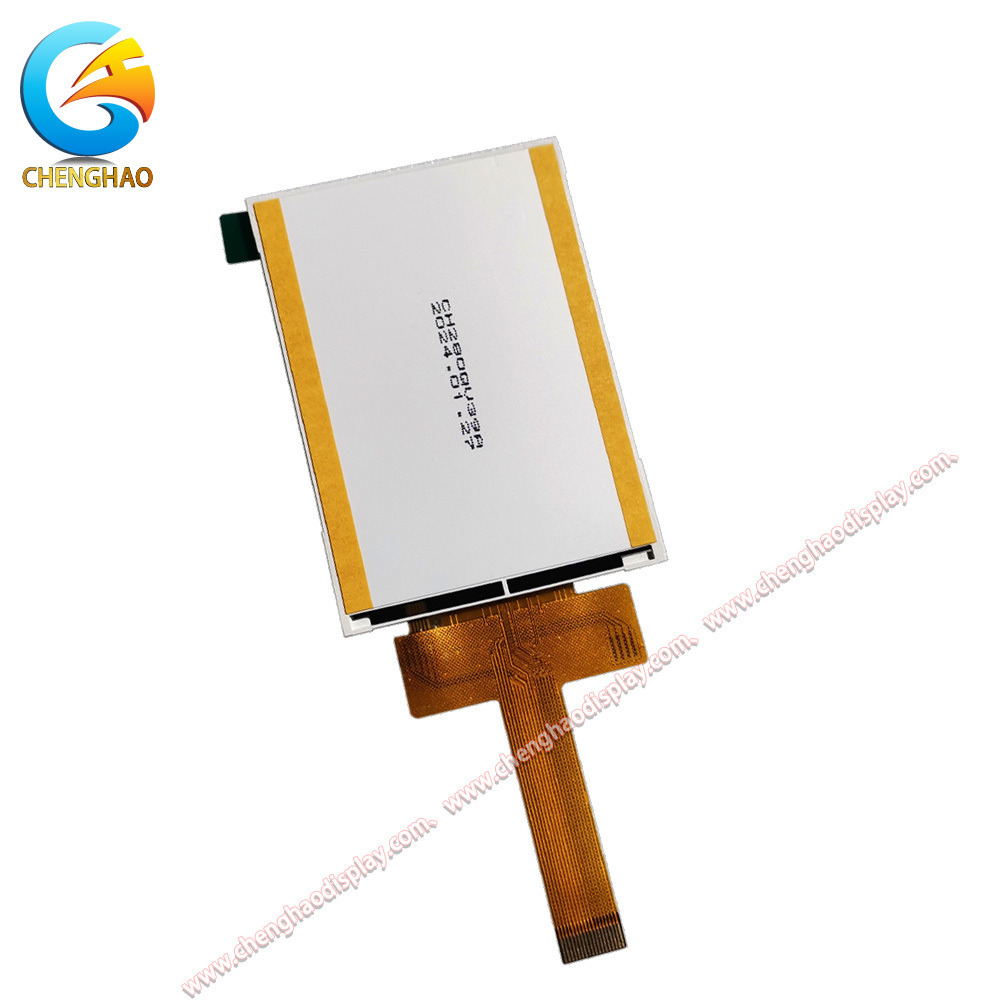

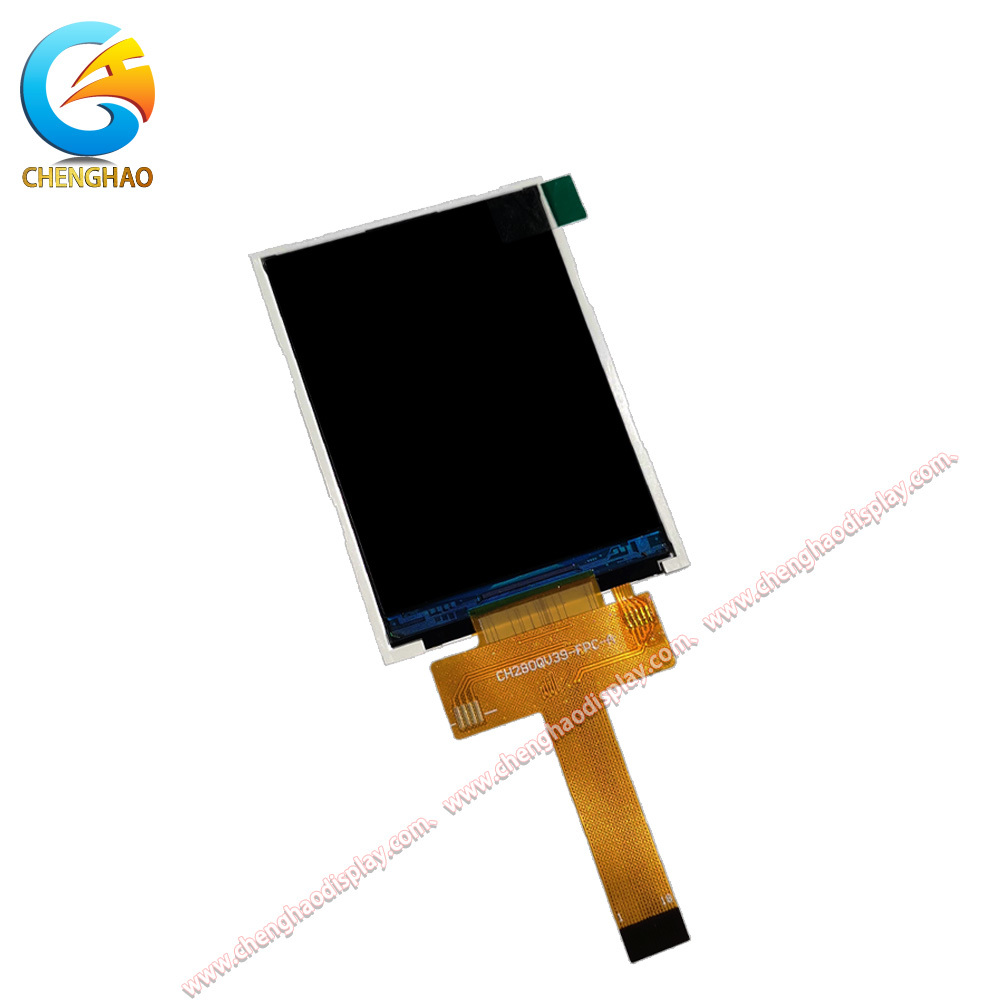

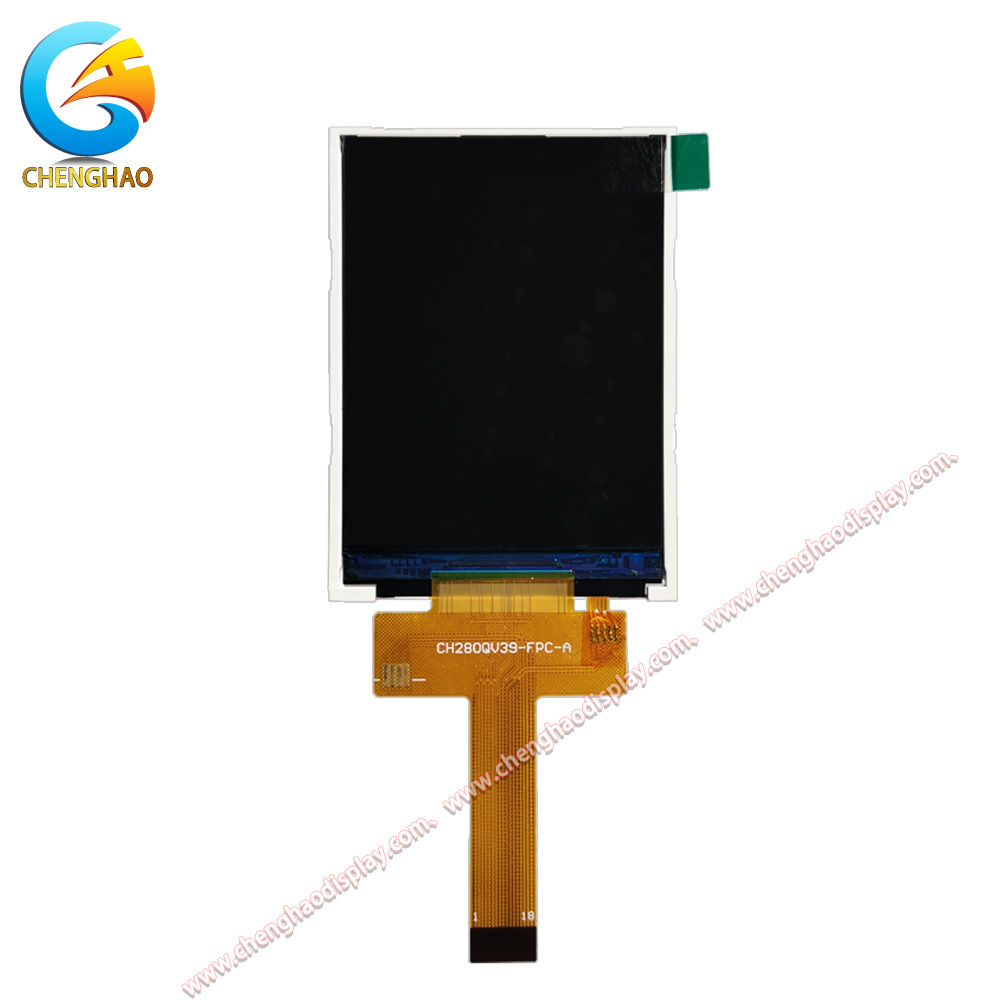

Module LCD SPI TFT 2.83 pouces, petit écran 240x320 pour Applications industrielles intégrées CH280QV39A

Description du produit

Le CH280QV39A est un module d'affichage LCD TFT de 2,83 pouces de haute performance conçu pour des applications industrielles et embarquées.RGB320 points), cet écran de petite taille offre des images nettes et vibrantes adaptées à un large éventail de solutions d'interface homme-machine (HMI).

Conçu avec une interface SPI, le CH280QV39A offre une transmission de données fiable et efficace, ce qui facilite l'intégration avec diverses plateformes de microcontrôleurs.Le module d'affichage fonctionne avec une luminosité de 300 cd/m2 (typique)La direction de vision de 12h fournit une qualité d'image cohérente à partir de l'angle de vision optimal.

Ce module TFT supporte une large plage de température de fonctionnement de -20 à +70°C et une plage de température de stockage de -30 à +80°C, ce qui le rend adapté aux environnements industriels exigeants.Le module est livré avec un connecteur FPC à 18 broches pour une installation flexible et compacteAucune fonctionnalité tactile n'est incluse, permettant une intégration tactile personnalisée si nécessaire.

Des fonctionnalités supplémentaires comprennent la technologie de mode d'affichage TFT qui assure une reproduction des couleurs vives et une qualité d'image nette.2V et courant avant de 80mA, assurant un éclairage constant et économe en énergie.

Le CH280QV39A est une solution d'affichage idéale pour les instruments portatifs, les panneaux de commande intégrés, les appareils domestiques intelligents,et diverses applications IoT où l'espace est une prime mais la qualité de l'affichage ne peut pas être compromiseCe module LCD TFT compact mesure environ 2,83 pouces en diagonale avec une surface active estimée à 43,2x57,6 mm,offrant un excellent équilibre entre l'immobilier de l'écran et l'empreinte globale du moduleL'interface SPI simplifie la mise en page des circuits imprimés et réduit les exigences de comptage des broches, permettant une connexion directe avec les contrôleurs hôtes.

Conçue en tenant compte de la fiabilité, la CH280QV39A est dotée d'une construction robuste qui répond aux exigences du fonctionnement continu dans les environnements industriels.L'affichage prend en charge la gamme de couleurs RGB complète 240x320, fournissant un contenu visuel riche et détaillé pour les interfaces utilisateur, les affichages de données et les indicateurs d'état.

Caractéristiques du produit

1Conception compacte de 2,83 pouces

Le CH280QV39A est doté d'un écran compact de 2,83 pouces, ce qui en fait un excellent choix pour les applications limitées.il offre des visuels clairs et détaillés sans occuper un espace de boîtier excessifCe facteur de forme compact est particulièrement approprié pour les moniteurs médicaux portatifs, les compteurs industriels portables et les terminaux de commande portables.

2. Interface SPI pour une intégration facile

Équipé d'une interface SPI standard et d'un connecteur FPC à 18 broches, ce module d'affichage simplifie la disposition des PCB et réduit la complexité du câblage.Le protocole de communication SPI nécessite moins de broches d'E/S que les interfaces parallèles, permettant une intégration transparente avec une grande variété de microcontrôleurs et de processeurs intégrés.Cette fonctionnalité réduit considérablement le temps de développement pour les ingénieurs intégrant des écrans dans les nouvelles conceptions de produits.

3. Large plage de température de fonctionnement

Avec une plage de température de fonctionnement de -20 à +70°C et une plage de stockage de -30 à +80°C, le CH280QV39A est conçu pour une fiabilité dans des environnements difficiles.Qu'ils soient utilisés dans des équipements industriels extérieurs, panneaux d'automatisation d'usine, ou affichages auxiliaires automobiles, ce module maintient des performances constantes dans des conditions de température extrêmes.

4. Haute luminosité pour la clarté intérieure

La luminosité typique de 300 cd/m2 assure une excellente lisibilité pour les applications intérieures telles que les équipements de diagnostic médical, les panneaux de commande domestiques intelligents et les instruments de laboratoire.Le système de rétroéclairage LED assure un éclairage efficace avec une tension avant typique de 3.0-3.2V, optimisant la consommation d'énergie tout en maintenant une sortie d'affichage claire et dynamique.

5. Personnalisable pour les besoins spécifiques

Comme pour tous les modules d'affichage Chenghao, le CH280QV39A prend en charge les options de personnalisation, y compris la conception du connecteur FPC, la longueur du câble,et réglage de la luminosité du rétroéclairage pour répondre aux exigences spécifiques de l'applicationCette flexibilité permet aux OEM d'optimiser l'affichage pour leurs conceptions de produits uniques sans compromettre la qualité ou les performances.

Dessin du produit

Spécifications détaillées

Introduction personnalisée

Chenghao Optoelectronic Co., Ltd. offre des services de personnalisation complets pour le CH280QV39A et tous nos modules d'affichage LCD TFT,assurant le parfait ajustement à vos besoins spécifiques d'applicationNos capacités de personnalisation couvrent quatre grandes catégories de produits: le module LCD TFT, l'affichage LCD mono, le module OLED couleur et le module OLED mono.

Personnalisation des connecteurs FPC

Le connecteur FPC (Flexible Printed Circuit) peut être adapté à la disposition de votre PCB, y compris des modifications de la forme physique et du nombre de broches.La configuration standard de 18 broches du CH280QV39A peut être ajustée pour accueillir différentes positions de connecteur, longueur des câbles et exigences de routage pour simplifier l'assemblage global de votre produit.

Personnalisation de l'interface

Au-delà de l'interface SPI standard, nous prenons en charge un large éventail d'options d'interface d'affichage, notamment les interfaces MCU (8 bits/16 bits parallèles), RGB, MIPI, LVDS et HDMI.Cette flexibilité permet d'adapter l'empreinte CH280QV39A à différentes plateformes de contrôle et architectures de système.

Personnalisation de la luminosité

Alors que la luminosité standard est de 300 cd/m2, nous offrons des réglages de luminosité sur trois niveaux: standard (200-300 cd/m2), haute luminosité (500+ cd/m2),et les options de luminosité ultra-haute pour les applications extérieures ou lisibles au soleilLa configuration des LED de rétroéclairage peut être optimisée pour une consommation d'énergie ou une luminance maximale.

Intégration du tableau tactile

Pour les applications nécessitant l'interaction de l'utilisateur, le CH280QV39A peut être associé à des panneaux tactiles capacitifs ou résistifs.tandis que le toucher résistif fournit une fonctionnalité à une seule touche rentable, adaptée aux environnements industriels.

Questions fréquentes

Q1: Quel est le type d'interface du CH280QV39A?

R: Le CH280QV39A utilise une interface périphérique en série (SPI) pour la communication, qui nécessite un minimum de broches d'E/S et est compatible avec la plupart des microcontrôleurs et des processeurs embarqués.

Q2: Quelle est la plage de température de fonctionnement de ce module d'affichage?

R: Le CH280QV39A fonctionne de manière fiable de -20 à +70°C et peut être stocké de -30 à +80°C, ce qui le rend adapté aux applications industrielles et extérieures.

Q3: Le CH280QV39A est-il disponible avec fonctionnalité tactile?

R: Le module standard CH280QV39A ne comporte pas de fonctionnalité tactile.Chenghao offre une intégration personnalisée de panneaux tactiles capacitifs et résistifs en fonction de vos besoins d'application.

Q4: Quelle source d'alimentation le module d'affichage nécessite-t-il?

R: Le rétroéclairage LED fonctionne avec une tension avant typique de 3,0 à 3,2 V à 80 mA. Les exigences de puissance spécifiques pour le contrôleur d'affichage peuvent être trouvées dans la fiche de données détaillée.

Q5: Le connecteur FPC peut-il être personnalisé pour mon projet?

R: Oui, Chenghao offre une personnalisation complète du FPC, y compris le nombre de broches, la longueur du câble, la position du connecteur et la configuration du routage pour répondre à vos exigences spécifiques de mise en page du PCB.

Q6: Quelle est la résolution et le mode d'affichage de ce module?

R: Le CH280QV39A a une résolution de 240x320 (240RGB320) points en mode affichage TFT, offrant une reproduction des couleurs riches et une qualité d'image nette adaptée aux interfaces graphiques utilisateur.

Q7: Quelles options de personnalisation sont disponibles au-delà des spécifications standard?

A: Chenghao offre une large personnalisation, y compris des interfaces d'affichage alternatives (MCU, RVB, MIPI, LVDS), réglage de la luminosité (standard à haute luminosité), intégration du panneau tactile,Traitement de surface AGContactez notre équipe d'ingénieurs pour vos besoins spécifiques.
