Module LCD IPS TFT de 5 pouces avec toucher capacitif - affichage SPI de haute luminosité de 900 cd/m2

Description du produit

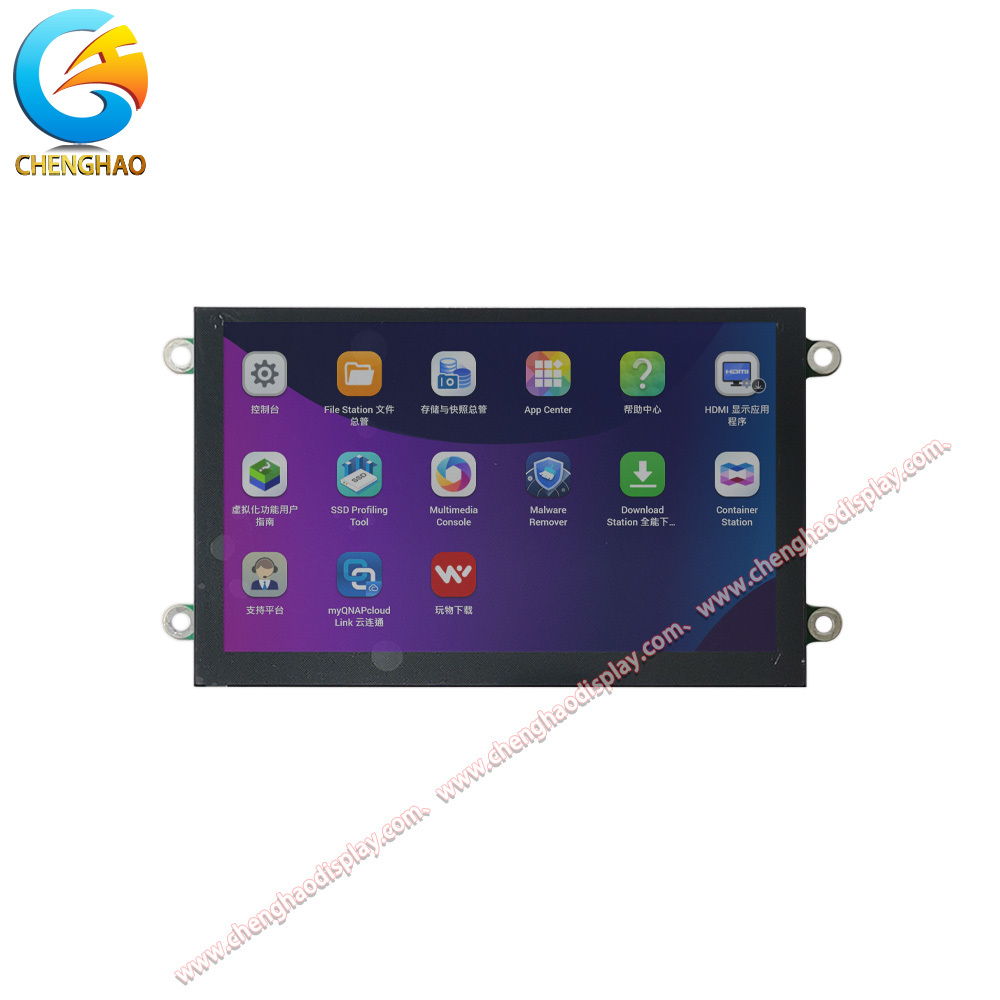

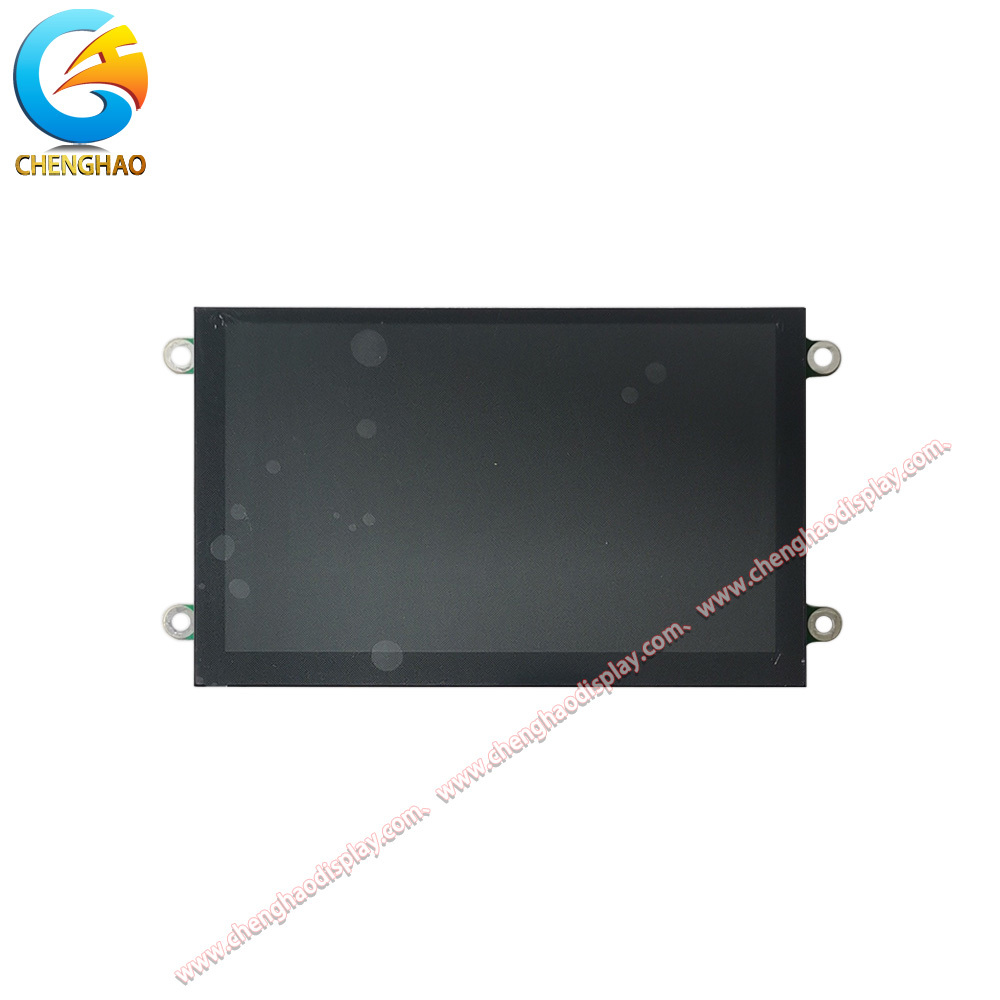

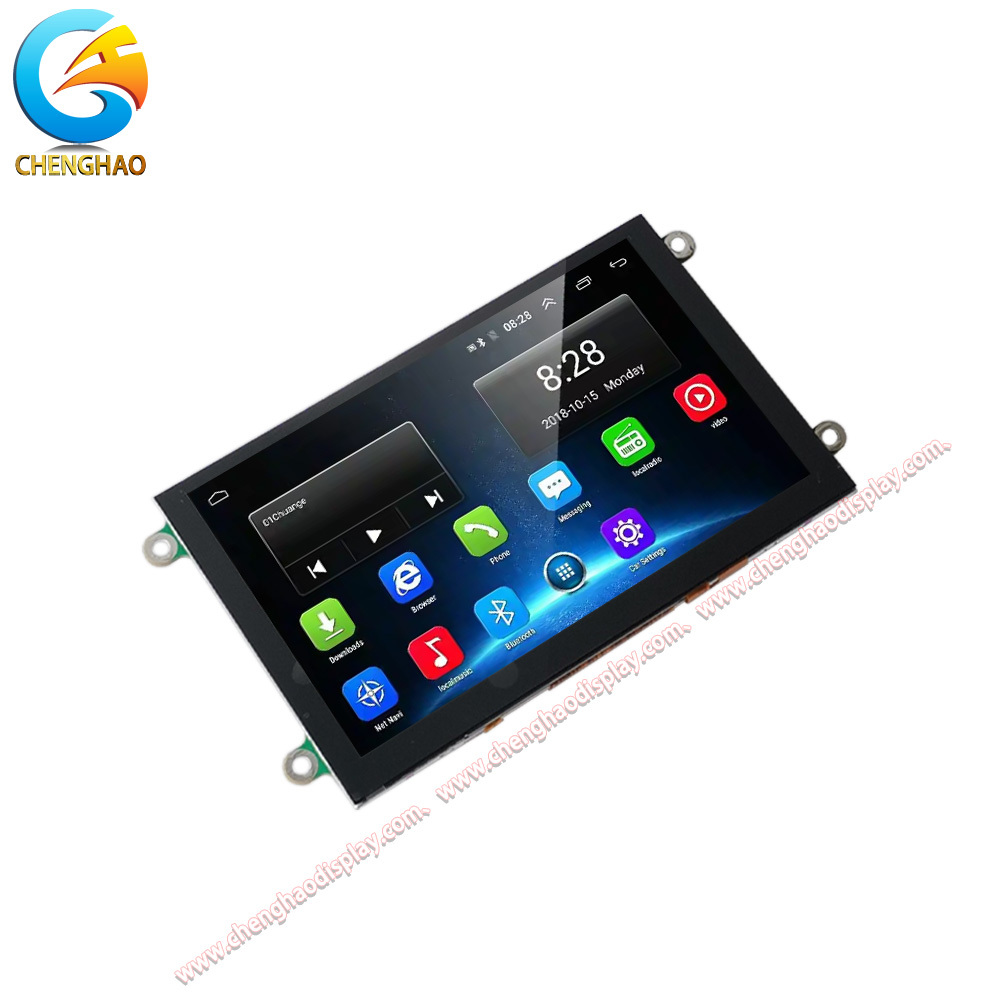

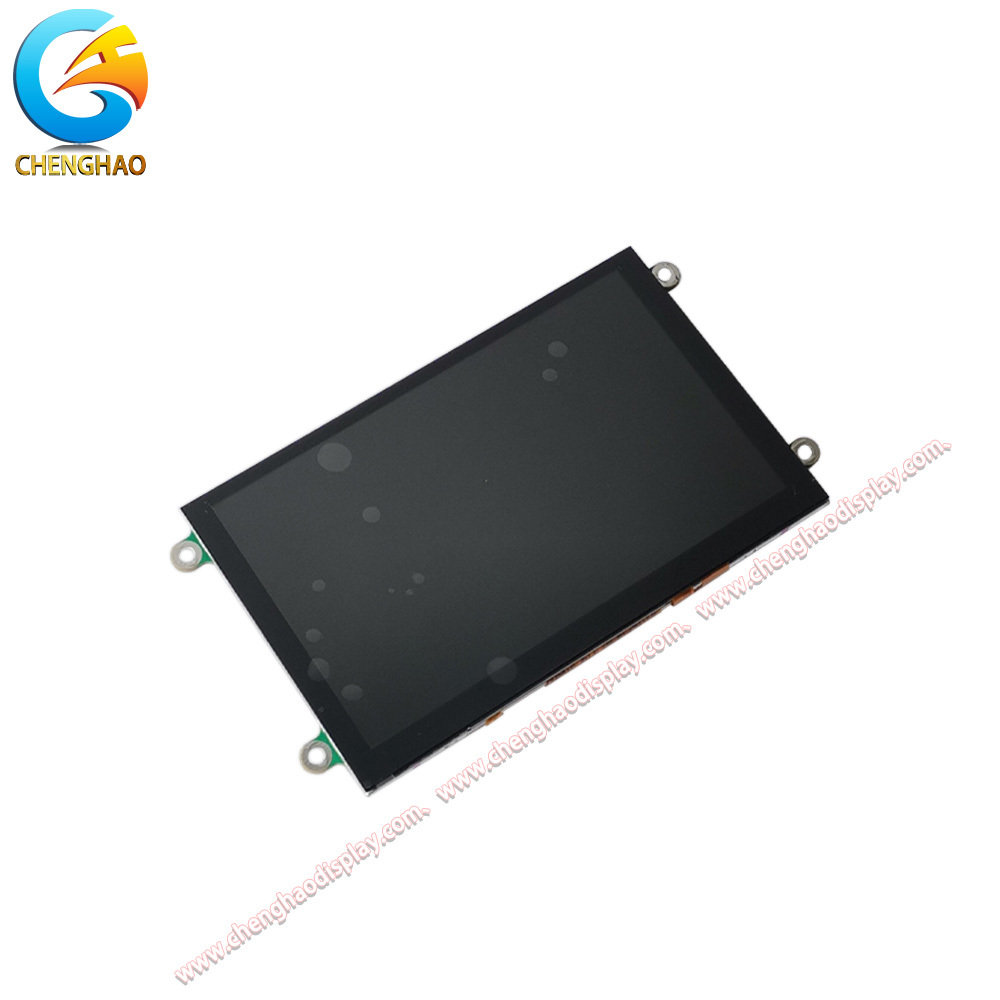

Le CH500WV05B-CT-PA est un module LCD IPS TFT de 5,0 pouces doté d'un panneau tactile capacitif intégré et d'un contrôleur graphique EVE2 embarqué.Avec une résolution de 800 x 480 pixels WVGA et une luminosité ultra-haute de 900 cd/m2, cet écran offre une clarté d'image exceptionnelle et une lisibilité par la lumière du soleil, ce qui le rend idéal pour les kiosques extérieurs, les appareils médicaux et les applications industrielles HMI où une forte lumière ambiante est présente.La technologie IPS avancée offre un grand angle de vision de 80/80/80/80 degrés, assurant une reproduction des couleurs et une qualité d'image cohérentes de pratiquement n'importe quelle direction sans décalage ni inversion de couleur.Équipé d'une interface SPI standard qui prend également en charge les modes D-SPI et Q-SPI, ce module offre une communication de données flexible et à grande vitesse tout en minimisant le nombre de broches d'E/S requises sur le contrôleur hôte.L'écran fonctionne en mode transmissif avec une technologie normalement noire et dispose d'un traitement de surface anti-éblouissement pour minimiser efficacement les réflexions des sources lumineuses ambiantesLe panneau tactile capacitif intégré avec un couvercle de lentille en verre durable offre une capacité d'entrée réactive, précise et multi-touch.Une carte de pilotage de PCB intégrée est fixée à l'arrière du module, incorporant un moteur vidéo intégré EVE2 qui gère le rendu de l'écran, le traitement tactile et la sortie audio,réduire considérablement la charge du microcontrôleur hôte et simplifier la conception du systèmeAvec des options de connexion double comprenant un en-tête de boîte IDC à 20 broches et un connecteur FFC à 20 broches,Ce module offre des possibilités d'intégration polyvalentes pour un large éventail d'applications intégrées à travers l'industrie., médical et des marchés de la maison intelligente.

Caractéristiques du produit

• Une luminosité extrêmement élevée pour la lisibilité de la lumière du soleil: Avec une luminosité typique de 900 cd/m2, l'écran reste clairement visible même sous la lumière directe du soleil.interfaces d'équipement de jardinageLe circuit de rétroéclairage LED à haute luminosité, entraîné par un pilote LED hautement efficace dédié avec commande PWM,assure une luminosité constante tout en maintenant l'efficacité énergétique.

• Contrôleur graphique intégré EVE2 pour une conception simplifiée du système: Le moteur vidéo embarqué (EVE2) intègre le contrôle de l'écran, la gestion tactile et la sortie audio dans une seule puce.Cela élimine le besoin d'un contrôleur graphique séparé ou tampon de trameL'EVE2 prend en charge les primitives graphiques avancées, le rendu des widgets et la lecture audio,permettant des interfaces homme-machine riches avec seulement un microcontrôleur à faible coût compatible SPI.

• Technologie d'affichage IPS à angle de vue complet: Le panneau IPS (In-Plane Switching) offre des performances de couleur supérieures avec des angles de vision de 80/80/80/80 degrés dans toutes les directions.les couleurs restent stables et précises sans inversion ou perte de luminosité significative lorsqu'elles sont vues sous des angles extrêmesCeci est particulièrement important pour les appareils avec des positions de vision larges ou réglables, tels que les équipements médicaux, les panneaux de commande industriels,et affichages à bord du véhicule partagés entre conducteur et passager.

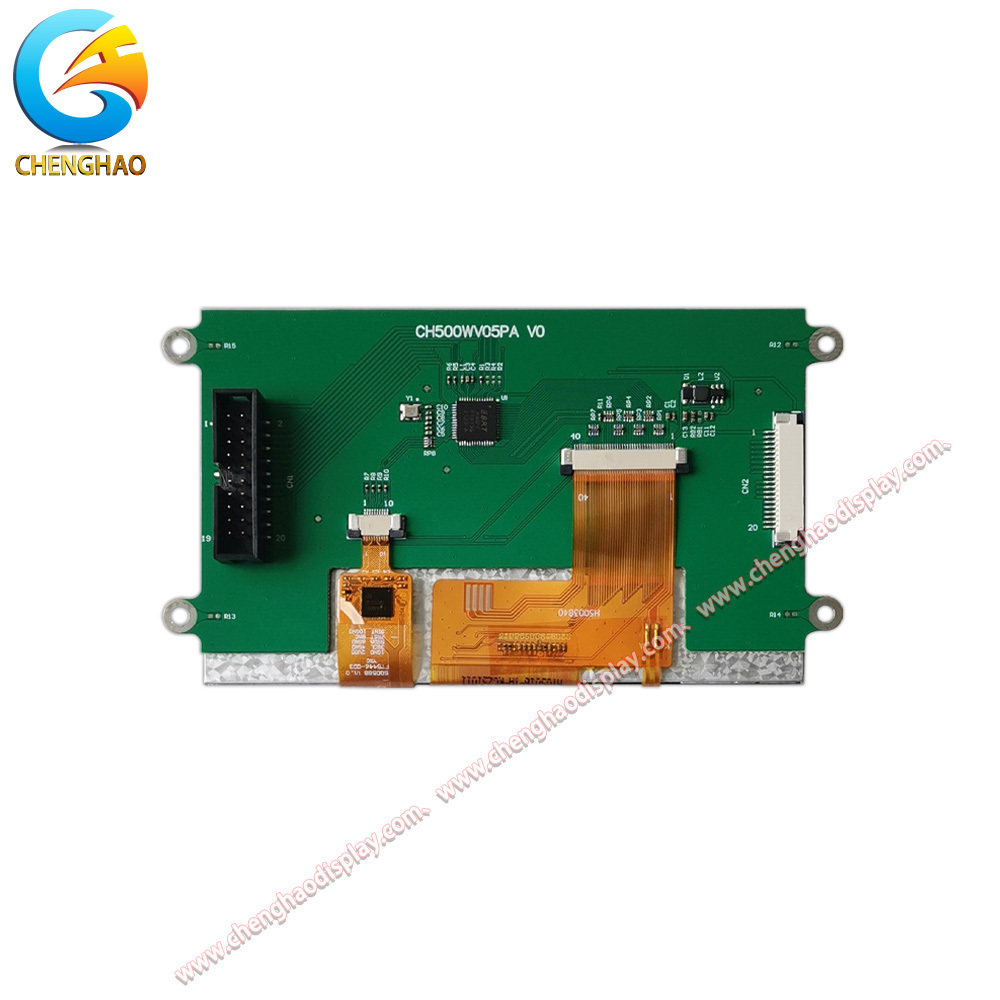

• Connectivité à double interface pour une intégration flexible: Le module offre deux options de connexion indépendantes: un en-tête de boîte IDC 2x10 à 20 broches avec une hauteur de 2,54 mm et un connecteur FFC à contact supérieur à 1,0 mm à 20 broches.Cette conception à double interface permet aux ingénieurs de choisir la méthode de connexion la plus appropriée pour leur disposition de PCB spécifique et leurs contraintes mécaniquesLa connectivité flexible réduit le besoin de cartes d'adaptateur personnalisées et simplifie le prototypage, la production et la maintenance sur le terrain.

Dessin du produit

Spécifications détaillées

Introduction personnalisée

Chez Shenzhen ChengHao Optoelectronic Co., Ltd., nous sommes spécialisés dans la fourniture de services de personnalisation professionnels pour les modules LCD TFT, les écrans LCD monochromes et les modules OLED couleur et monochromes.Pour les modules d'affichage CH500WV05B-CT-PA et modules similaires, nous offrons des options de personnalisation complètes pour répondre aux exigences diverses des applications.Notre service de personnalisation FPC permet d'ajuster la structure du facteur de forme et la configuration des broches pour correspondre à des mises en page de connecteurs spécifiques. Nous prenons en charge plusieurs types d'interfaces, y compris SPI, MCU, RGB, MIPI, LVDS et HDMI, permettant une intégration transparente avec divers contrôleurs hôtes.Les niveaux de luminosité peuvent être adaptés de 200 à 300 cd/m2 standard à des configurations de haute luminosité supérieures à 500 cd/m2 selon l'environnement cible.Les options de panneau tactile comprennent le toucher capacitif, le toucher résistif ou la configuration sans toucher.Impression à sérigraphieOptions de traitement de surface telles que anti-éblouissement (AG), anti-réflecteur (AR),et les revêtements anti-empreintes digitales (AF) sont disponibles pour améliorer les performances de l'affichage dans des environnements d'application difficilesQue vous ayez besoin d'un module standard ou d'une solution d'affichage entièrement personnalisée, notre équipe d'ingénieurs est prête à soutenir votre projet du concept à la production.

Cas de demande

• Panneaux de commande industrielle et HMI: La taille de 5,0 pouces avec une résolution de 800x480 est idéale pour les interfaces homme-machine industrielles utilisées dans les terminaux de programmation PLC, les contrôleurs de machines CNC et les panneaux d'automatisation d'usine.La haute luminosité et la surface anti-éblouissement assurent la lisibilité dans les environnements d'usine fortement éclairésL'interface SPI simplifie la connexion aux microcontrôleurs industriels courants,et l'angle de vision large permet aux opérateurs de lire l'affichage à partir de différentes positions autour de l'équipement.

• Affichage des appareils médicaux: La technologie IPS avec des angles de vision 80/80/80/80 rend ce module adapté aux équipements de surveillance médicale, aux dispositifs de diagnostic portables,et les terminaux d'information des patients où la reproduction des couleurs et la lisibilité sous différents angles sont essentiellesLe contrôleur EVE2 réduit la charge de traitement sur le processeur principal du dispositif médical.aider à répondre aux exigences en matière de consommation d'énergie et de certification.

• Panneaux de commande de la maison intelligente et de l'IdO: Ce module d'affichage est un excellent choix pour les hubs de contrôle de la maison intelligente, les panneaux d'automatisation et les interfaces de passerelle IoT.Le facteur de forme compact de 5 pouces s'adapte bien aux panneaux muraux et aux appareils de bureauLa capacité de sortie audio intégrée du contrôleur EVE2 permet des invites vocales et des sons d'alerte sans matériel audio supplémentaire.L'interface tactile capacitive prend en charge l'interaction moderne basée sur les gestes, et la luminosité élevée assure la lisibilité dans les couloirs sombres et les salons ensoleillés.

Questions fréquentes

Q: Quelle est l'application typique du module CH500WV05B-CT-PA?R: Ce module est conçu pour les interfaces HMI industrielles, les équipements médicaux, les panneaux de commande domestiques intelligents, les kiosques extérieurs et tout système embarqué nécessitant un écran couleur de haute luminosité avec interface tactile.Son contrôleur graphique EVE2 intégré le rend particulièrement adapté aux applications où la réduction de la charge du processeur hôte et la simplification de la conception du matériel sont des priorités.

Q: Le module comprend-il le panneau tactile ou dois-je l'acheter séparément?R: Le CH500WV05B-CT-PA est livré avec un panneau tactile capacitif intégré et un couvercle de lentille en verre préassemblé.Le contrôleur tactile est géré par le processeur EVE2 embarqué, il n'est donc pas nécessaire d'utiliser un contrôleur tactile externe.

Q: Quels microcontrôleurs ou processeurs sont compatibles avec l'interface SPI?R: Tout microcontrôleur doté d'une interface SPI peut communiquer avec ce module, y compris STM32, ESP32, Arduino, Raspberry Pi Pico et bien d'autres.Le contrôleur graphique EVE2 gère tout le rendu de l'écran et le traitement tactile, de sorte que le MCU hôte n'a besoin que d'envoyer des commandes graphiques via SPI, ce qui le rend compatible même avec des microcontrôleurs à faible nombre de broches et à faible performance.

Q: Puis-je utiliser à la fois l'en-tête IDC et le connecteur FFC simultanément?R: Non, CN1 (IDC Box Header) et CN2 (FFC Connector) partagent les mêmes attributions de broches et sont conçus comme des options de connexion alternatives.Choisissez l'option qui correspond le mieux à votre disposition de PCB et la conception mécanique.

Q: Quel est l'avantage du contrôleur EVE2 embarqué par rapport à un module TFT standard?R: Le contrôleur EVE2 élimine le besoin d'un processeur graphique séparé, de la mémoire RAM tampon cadre et d'un contrôleur tactile.et la lecture audio dans une seule puceCela réduit le coût du BOM, la complexité des PCB, la consommation d'énergie et le temps de développement du firmware.Les applications qui nécessiteraient généralement un microcontrôleur haut de gamme avec un contrôleur TFT-LCD peuvent utiliser un, un MCU à SPI à moindre coût à la place.

Q: La surface anti-éblouissement affecte-t-elle la sensibilité au toucher?R: Non, le traitement de surface anti-éblouissement (AG) est appliqué à la surface extérieure du couvercle de lentille en verre et n'affecte pas la sensibilité ou la précision au toucher capacitif.Le traitement par AG réduit les reflets des sources lumineuses ambiantes, améliorant la lisibilité sans compromettre les performances tactiles.

Q: Quelle est la durée de vie du rétroéclairage LED à 900 cd/m2 de luminosité?R: Le rétroéclairage LED est conçu pour fonctionner généralement de 30 000 à 50 000 heures à courant nominal.qui peut prolonger la durée de vie de la rétroéclairage lorsqu'il fonctionne à des niveaux de luminosité réduits dans des environnements intérieurs.
