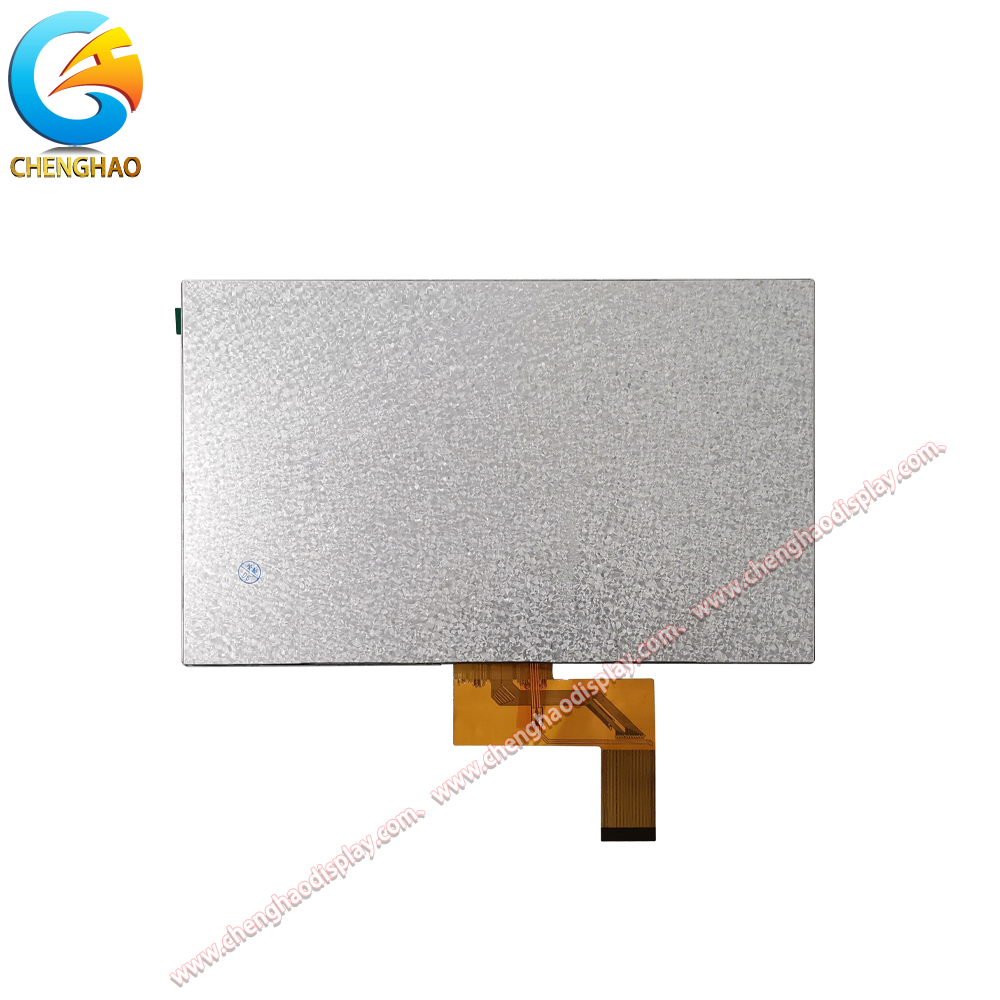

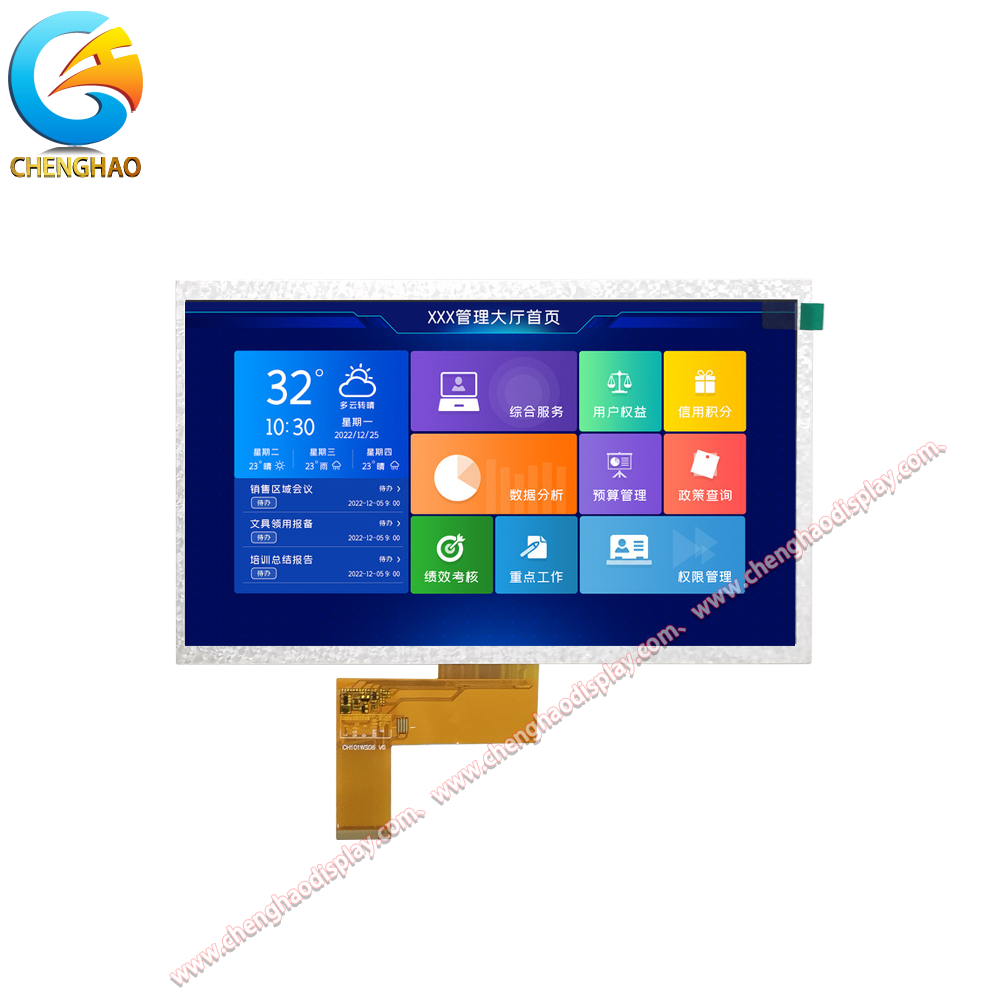

Module d'affichage LCD TFT 10,1 pouces 1024x600 avec interface RVB - LCD industriel 400 cd/m²

Description du produit

Le CH101WS06A est un module d'affichage LCD TFT de 10,1 pouces doté d'une surface active à large rapport d'aspect de 222,72 x 125,28 mm avec une résolution WSVGA de 1024 x 600 pixels.Ce module d'affichage utilise une interface RGB standard de 24 bits avec un connecteur FPC à 39 broches à 0.5 mm, ce qui le rend compatible avec une large gamme de contrôleurs embarqués et d'ordinateurs à carte unique couramment utilisés dans les applications industrielles et commerciales.Avec une luminosité typique de 400 cd/m2 et un grand angle de vision de 80/80/80/80 degrés dans toutes les directions, l'écran offre une qualité d'image constante adaptée aux panneaux de commande industriels, aux interfaces homme-machine et aux kiosques d'information.Le module fonctionne en mode transmissif et est doté d'une conception mécanique durable avec un contour LCM de 235.0 x 143,0 mm et une ouverture de lunette de 226,25 x 128,1 mm pour le montage standard du panneau. Le circuit de rétroéclairage LED est conçu pour un courant avant de 140 mA,fournissant un éclairage stable et uniforme sur toute la zone d'affichageCe module d'affichage offre une solution rentable pour les applications nécessitant un affichage couleur grand format avec une interface RGB standard.ce qui en fait un excellent choix pour les développeurs de systèmes embarqués et les fabricants d'équipements industrielsLa large plage de température de fonctionnement et la construction robuste assurent des performances fiables dans des environnements industriels exigeants.

Caractéristiques du produit

• Affichage WSVGA de 10,1 pouces pour les applications industrielles: L'écran diagonal de 10,1 pouces avec une résolution de 1024 x 600 offre un espace suffisant pour afficher des informations détaillées, des interfaces de commande et des visualisations de données.Le rapport d'aspect du grand écran est idéal pour les applications HMI modernesLa luminosité de 400 cd/m2 assure une visualisation confortable dans les environnements industriels intérieurs.

• Interface RVB standard pour une intégration facile: L'interface RGB de 24 bits avec connecteur FPC à 39 broches est l'une des interfaces d'affichage les plus largement utilisées dans l'industrie des systèmes embarqués.Il est supporté natif par un vaste écosystème de microcontrôleurs et d'ordinateurs à carte uniqueCela élimine le besoin de conversion de protocole ou de circuits intégrés de pilotes spécialisés, réduisant considérablement à la fois le coût de la BOM et le temps de développement du firmware.

• Grand angle de vue pour une installation flexible: Avec un angle de vision de 80/80/80/80 degrés dans toutes les directions, l'écran conserve une couleur et un contraste constants lorsqu'il est vu de n'importe quelle position.Ceci est particulièrement utile pour les équipements montés sur des panneaux où les opérateurs peuvent voir l'écran sous différents angles., et pour des applications multi-utilisateurs telles que les kiosques d'information publics où l'affichage doit être lisible par des personnes à différentes positions.

• Conception mécanique robuste pour les environnements intégrés: Le contour de la LCM de 235,0 x 143,0 mm avec une ouverture de lunette de 226,25 x 128,1 mm est conçu pour le montage standard des panneaux.tandis que le mode d'affichage transmissif avec le circuit de pilotage optimisé de l'éclairage arrière assure une performance constante tout au long de la durée de vie.

Dessin du produit

Spécifications détaillées

Introduction personnalisée

Chez Shenzhen ChengHao Optoelectronic Co., Ltd., nous fournissons des services complets de personnalisation pour les modules LCD TFT de différentes tailles et spécifications.Pour les modules d'affichage grand format CH101WS06A et similaires, nous offrons une personnalisation flexible du FPC, y compris des ajustements de la configuration des broches pour correspondre aux dispositions spécifiques des connecteurs et aux exigences de l'interface PCB.Les niveaux de luminosité peuvent être adaptés de 200 à 400 cd/m2 standard à des configurations de haute luminosité supérieures à 800 cd/m2 pour les environnements extérieurs ou à forte luminosité ambiante.Les options de panneau tactile comprennent le toucher capacitif, le toucher résistif ou la configuration sans toucher.ainsi que des options de traitement de surface anti-éblouissement et anti-empreintes digitales.

Cas de demande

• Panneaux de commande et interfaces HMI industriels: La taille de 10,1 pouces avec une résolution de 1024x600 est un choix idéal pour les interfaces homme-machine industrielles, les panneaux de commande CNC et les HMI d'automatisation d'usine.L'angle de vision large permet aux opérateurs de lire l'affichage à partir de différentes positions autour de l'équipement, tandis que l'interface RVB simplifie la connexion aux cartes de contrôle industrielles courantes.

• Des kiosques d'affichage et d'information numériques: La grande surface d'affichage rend ce module adapté aux applications d'affichage numérique à l'intérieur, aux affichages d'informations publiques et aux kiosques d'orientation.La luminosité de 400 cd/m2 offre une visibilité claire dans les environnements intérieurs tels que les halls, des espaces de vente au détail et des centres de transport.

• Prototypage de systèmes embarqués: L'interface RGB standard fait de cet écran un excellent choix pour les plateformes de prototypage. Il peut être directement connecté à diverses cartes de développement qui prennent en charge la sortie parallèle RGB,fournir aux ingénieurs un affichage fiable pour leurs projets intégrés.

Questions fréquentes

Q: Quelle est l'application typique du module d'affichage CH101WS06A?R: Ce module LCD TFT de 10,1 pouces est conçu pour les interfaces HMI industrielles, l'affichage numérique et le prototypage de systèmes embarqués.Sa résolution de 1024x600 et son grand angle de vision le rendent adapté aux équipements montés sur panneau et aux écrans d'information du public.

Q: Ce module comprend-il un écran tactile?R: Non, le CH101WS06A est un module d'affichage uniquement. Si une fonctionnalité tactile est requise, nous offrons une personnalisation pour ajouter des panneaux tactiles capacitifs ou résistifs.

Q: Quelle est la durée de vie du rétroéclairage LED?R: Le rétroéclairage à LED est conçu pour un fonctionnement continu typiquement de 30 000 à 50 000 heures à courant nominal.

Q: Quelle est la différence entre le contour de la CML et la taille de la zone active?R: Le contour LCM est les dimensions physiques extérieures du module y compris la lunette. La zone active est la région réelle où les pixels sont affichés.se référer au contour de la LCM pour un ajustement approprié.

Q: L'affichage est-il adapté à une utilisation en extérieur?R: La version standard avec une luminosité de 400 cd/m2 est conçue pour une utilisation en intérieur.
