5Module LCD IPS TFT de haute luminosité de 0,0 pouce avec moteur EVE2 et écran SPI tactile capacitif

Description du produit

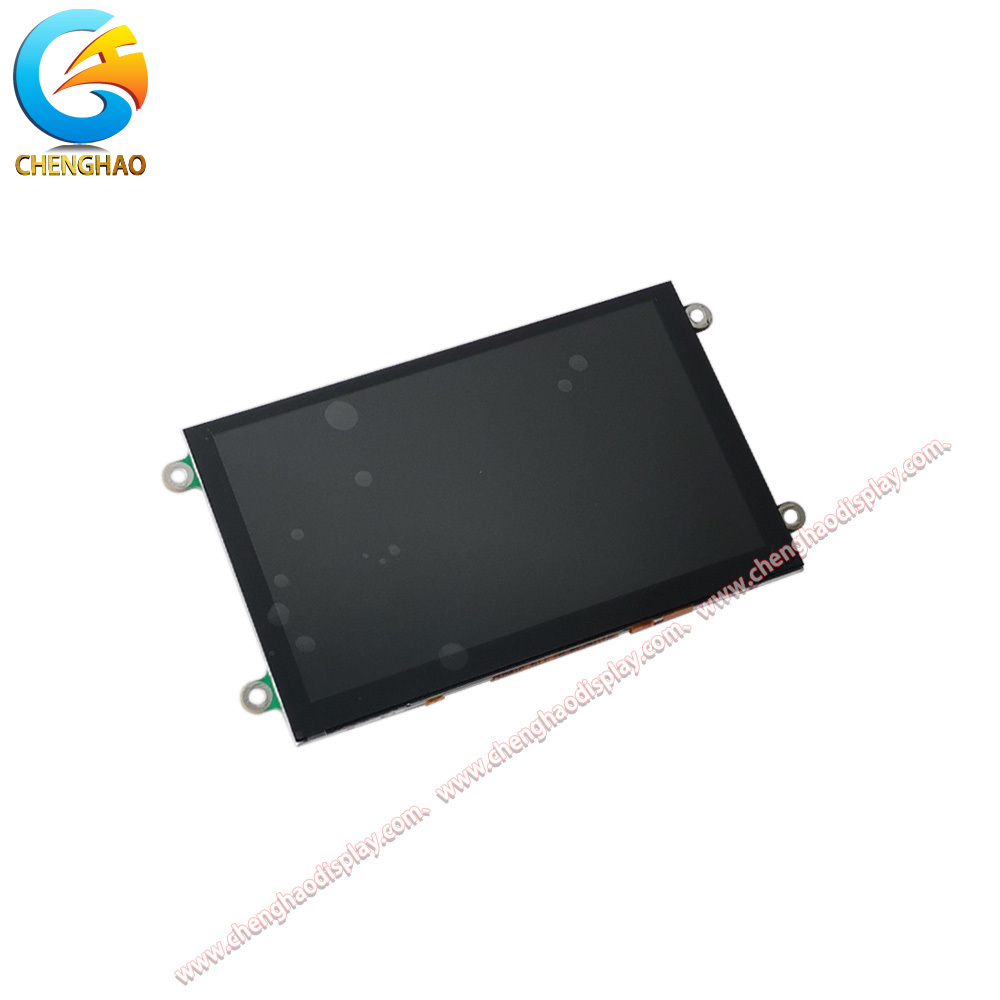

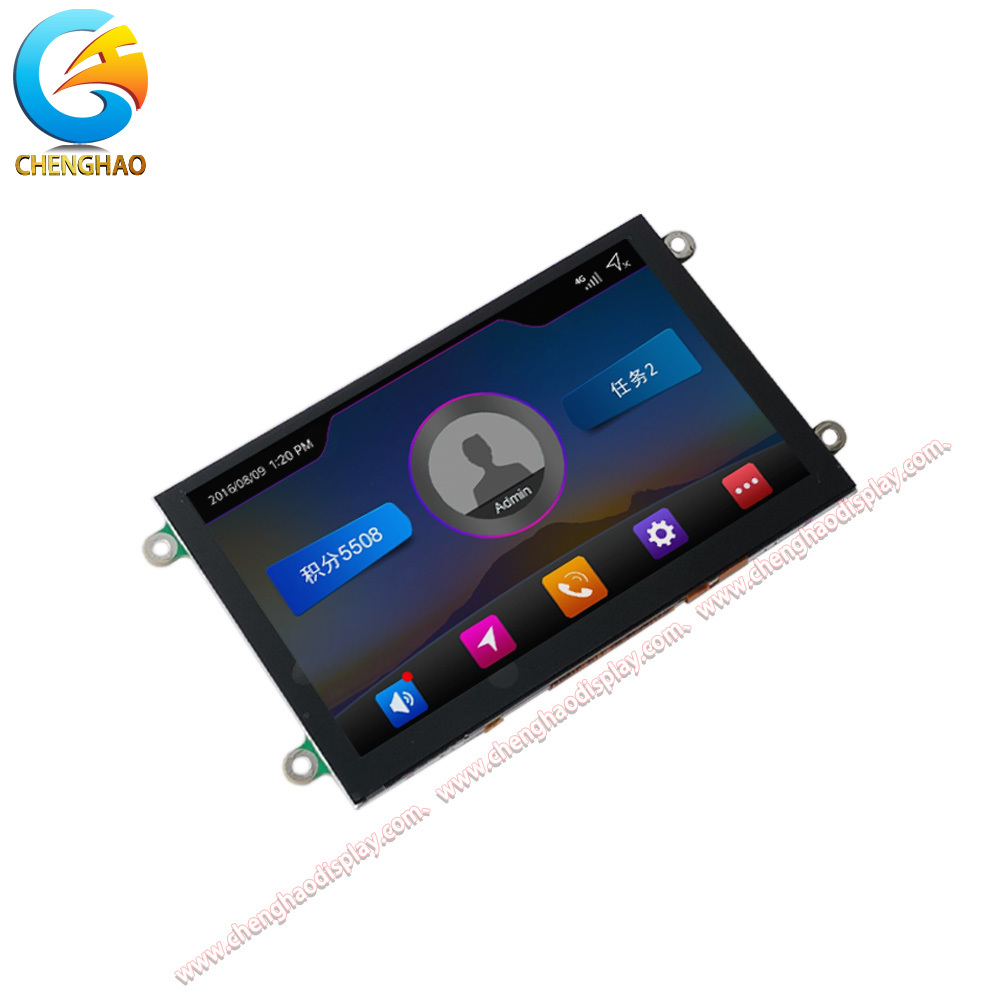

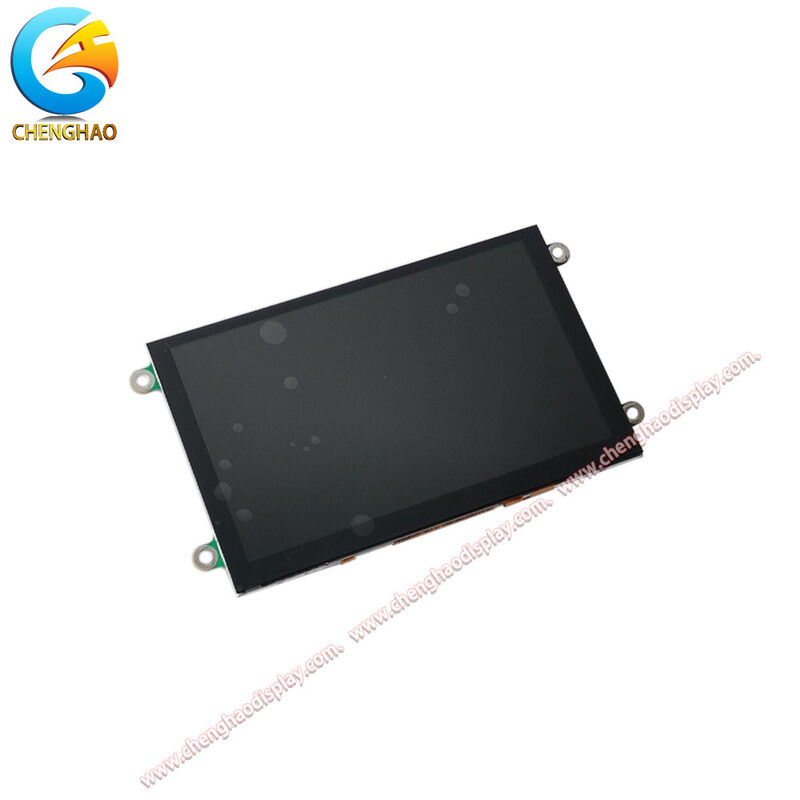

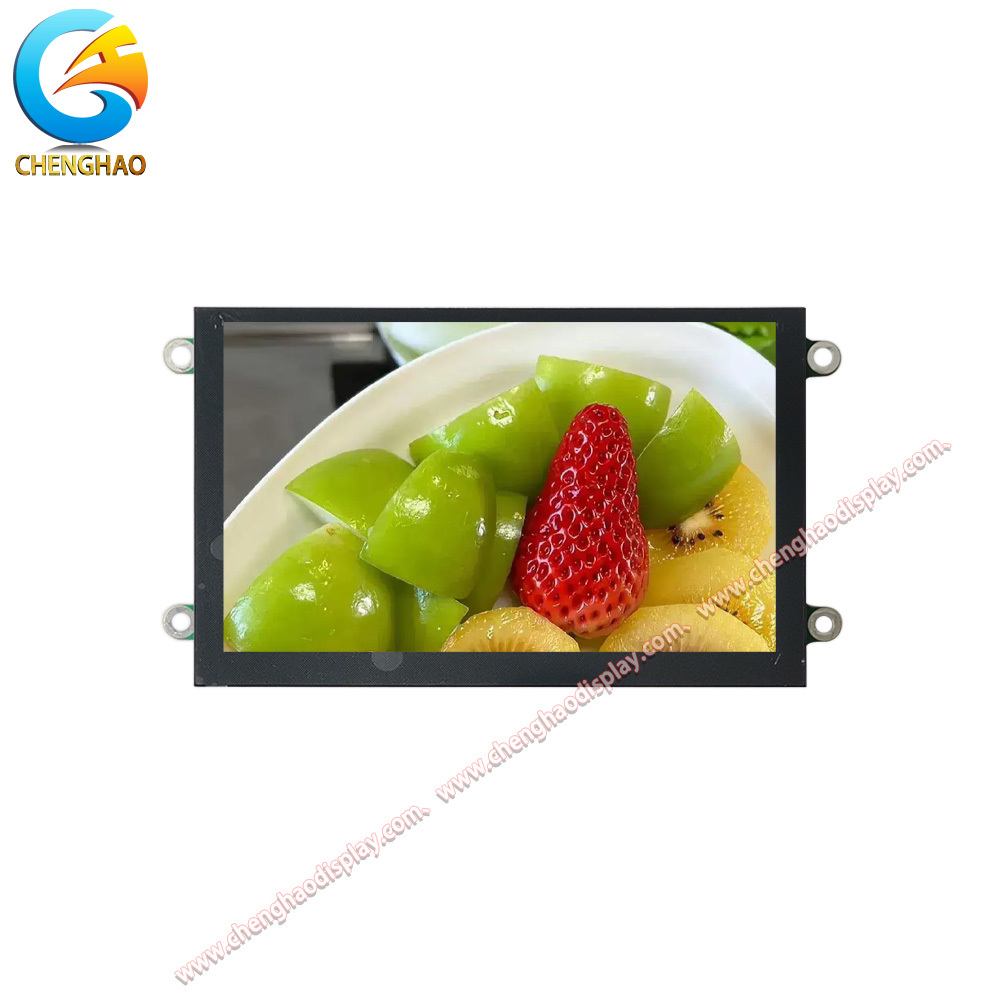

Le CH500WV05PA est un module LCD TFT IPS de 5,0 pouces offrant une résolution de 800x480, une luminosité élevée de 900 cd/m2 et des angles de vision complets de 80/80/80/80 pour une excellente lisibilité au soleil. Équipé d'un contrôleur graphique EVE2 (Embedded Video Engine) intégré, cet écran prend en charge l'interface SPI (modes D-SPI/Q-SPI) et un écran tactile capacitif, permettant le développement d'interfaces graphiques riches sans GPU externe. Le module intègre un traitement de surface anti-reflets pour réduire les reflets dans les environnements lumineux. Avec une taille compacte de 120,7 x 75,8 mm, une zone active de 108,0 x 64,8 mm et un pilote LED intégré, il offre deux options de connexion : un connecteur IDC à boîte de 20 broches avec un pas de 2,54 mm et un connecteur FFC à 20 broches avec un pas de 1,0 mm, offrant une intégration flexible pour les applications HMI industrielles, l'instrumentation, les panneaux de contrôle de maison intelligente, les appareils médicaux et les écrans automobiles.

Caractéristiques du produit

1. Luminosité élevée de 900 cd/m2 pour une lisibilité en plein soleil

Avec une luminance typique de 900 cd/m2, cet écran reste clairement visible en plein soleil, ce qui le rend idéal pour les kiosques extérieurs, les panneaux d'équipement agricole et l'instrumentation marine où la lumière ambiante est incontrôlable.

2. Moteur graphique EVE2 intégré — Écran intelligent sans GPU externe

Le contrôleur EVE2 intégré gère le rendu, le décodage tactile et la sortie audio entièrement sur le module via des commandes SPI. Cela décharge le MCU hôte et accélère le développement de l'interface graphique, parfait pour les systèmes embarqués aux ressources limitées.

3. Angle de vision IPS complet 80/80/80/80

Le panneau IPS offre des couleurs et un contraste constants quelle que soit la direction de visualisation, permettant une lisibilité multi-opérateurs dans les salles de contrôle industrielles, les postes de surveillance médicale et les terminaux à usage partagé.

4. Revêtement de surface anti-reflets pour les environnements difficiles

Un revêtement AG minimise la réflexion spéculaire de l'éclairage zénithal ou de l'éblouissement extérieur, garantissant que la luminance n'est pas perdue dans les reflets de surface — une caractéristique essentielle pour les écrans de tableau de bord automobiles et les panneaux extérieurs exposés au soleil.

5. Écran tactile capacitif avec flexibilité d'interface double

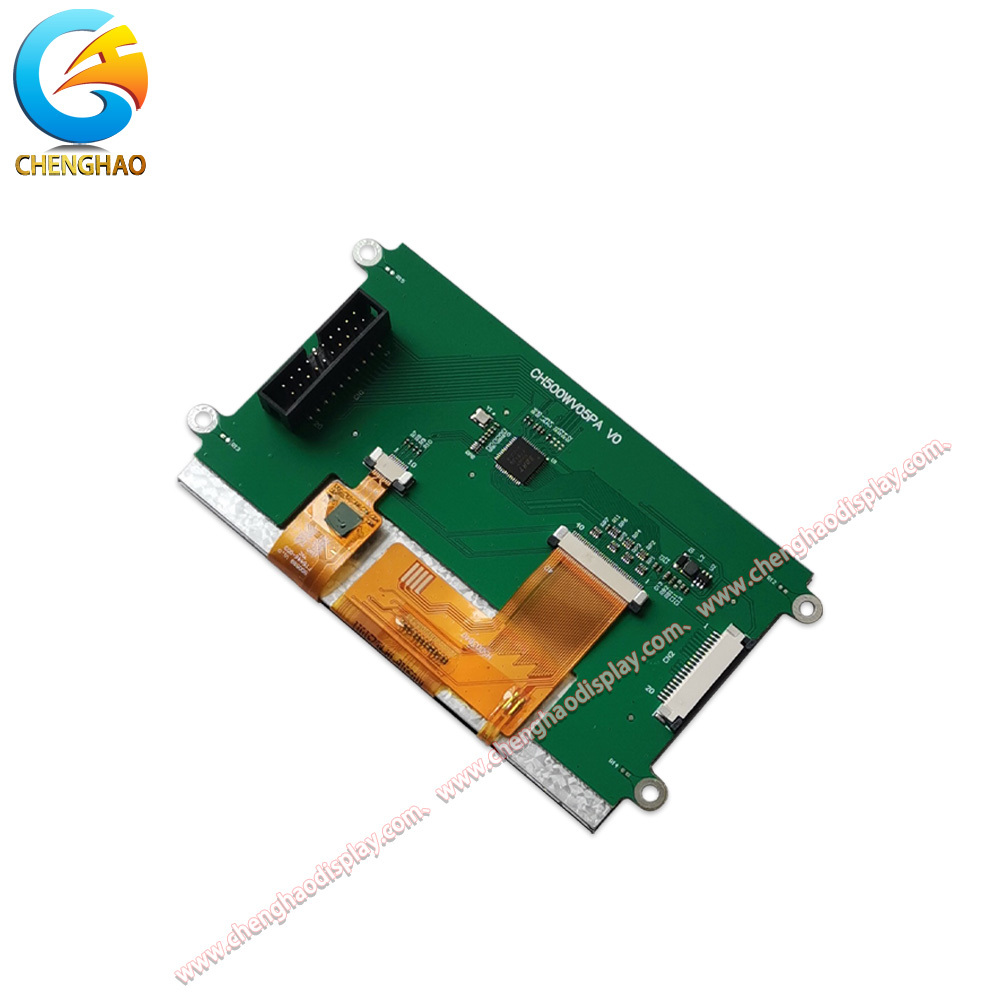

L'écran tactile capacitif projeté prend en charge les gestes multi-touch, tandis que la conception à double connecteur (connecteur IDC 2,54 mm + FFC 1,0 mm) offre une flexibilité de câblage pour différentes conceptions de boîtiers dans les applications embarquées.

Dessin du produit

Spécifications détaillées

Introduction personnalisée

Chenghao propose une personnalisation professionnelle des modules LCD TFT, des écrans LCD monochromes, des modules OLED couleur et des modules OLED monochromes. Nous offrons :

• Adaptation du FPC : Contour FPC, longueur et nombre de broches personnalisés pour correspondre à votre boîtier et à la disposition de vos connecteurs.
• Adaptation de l'interface : Options d'interface SPI, MCU, RGB, MIPI, LVDS, EDP et HDMI disponibles pour s'adapter à votre plateforme hôte.
• Réglage de la luminosité : De 200-300 cd/m2 standard à plus de 500 cd/m2 haute luminosité, calibré pour les applications intérieures ou lisibles au soleil.
• Intégration tactile : Configurations tactiles capacitives, tactiles résistives ou sans toucher en fonction des exigences de votre produit.
• Revêtement anti-reflets : Traitement de surface AG pour réduire les reflets ambiants dans les environnements extérieurs et à fort éblouissement.
• Personnalisation du verre de couverture : Épaisseur, forme, couleur et sérigraphie du verre personnalisées pour correspondre à votre marque et à votre design industriel.

Contactez notre équipe d'ingénierie avec vos spécifications pour une solution sur mesure.

Cas d'application

• Panneaux HMI industriels : L'interface SPI avec le moteur graphique EVE2 intégré permet des interfaces de contrôle tactiles riches pour les machines pilotées par API, les postes de contrôle de processus et les terminaux opérateurs d'usine sans nécessiter de processeur hôte haut de gamme.
• Panneaux de contrôle de maison intelligente : La taille compacte de 5,0 pouces, le multi-touch capacitif et la luminosité de 900 cd/m2 le rendent adapté aux hubs d'automatisation domestique montés au mur, aux contrôleurs climatiques et aux interfaces de systèmes de sécurité visibles même dans les pièces très éclairées.
• Instrumentation marine et extérieure : La haute luminosité combinée au revêtement anti-reflets assure la lisibilité en plein soleil, idéale pour les écrans de tableau de bord de bateaux, les instruments de navigation GPS et les équipements de mesure extérieurs.
• Appareils de surveillance médicale : Les angles de vision IPS complets et le rapport de contraste élevé permettent une lisibilité multi-angles dans les environnements cliniques, adaptés aux moniteurs de patients, aux écrans de pompes à perfusion et aux terminaux de diagnostic portables.

FAQ

Q1 : Quels modes SPI cet écran prend-il en charge ?

Ce module prend en charge les modes D-SPI (voie de données unique) et Q-SPI (voie de données quadruple), configurables via le contrôleur EVE2 pour une bande passante plus élevée dans les applications graphiques intensives.

Q2 : La luminosité peut-elle être ajustée ?

Oui, le pilote LED intégré (commandé via le contrôle PWM de l'EVE2) permet un réglage logiciel de la luminosité du rétroéclairage de 0 à 900 cd/m2.

Q3 : Un GPU ou un contrôleur d'affichage séparé est-il requis ?

Non. Le moteur graphique EVE2 intégré gère tout le rendu, le décodage tactile et la sortie audio à bord, communiquant avec le MCU hôte via de simples commandes SPI.

Q4 : Quels gestes tactiles sont pris en charge ?

L'écran tactile capacitif projeté prend en charge le toucher unique, les gestes multi-touch (jusqu'à 5 points), le balayage et le zoom par pincement, configurables via le moteur tactile EVE2.

Q5 : Le FPC et le connecteur peuvent-ils être personnalisés ?

Oui. Chenghao propose des contours FPC, des nombres de broches et des types de connecteurs (IDC, FFC, ZIF) personnalisés pour s'adapter à votre boîtier et à vos exigences d'interface spécifiques.
