3Module d'affichage AMOLED de 92 pouces 1080x1240 avec interface MIPI et toucher capacitif

Description du produit

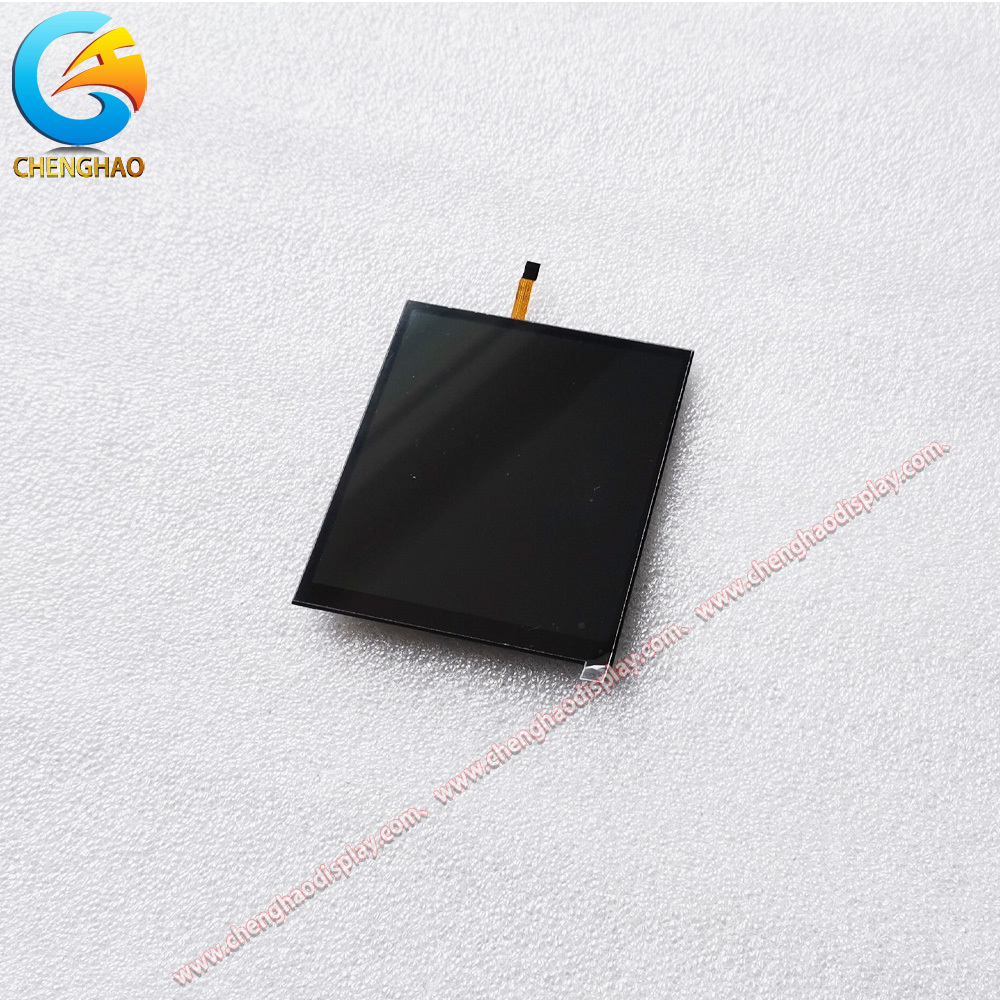

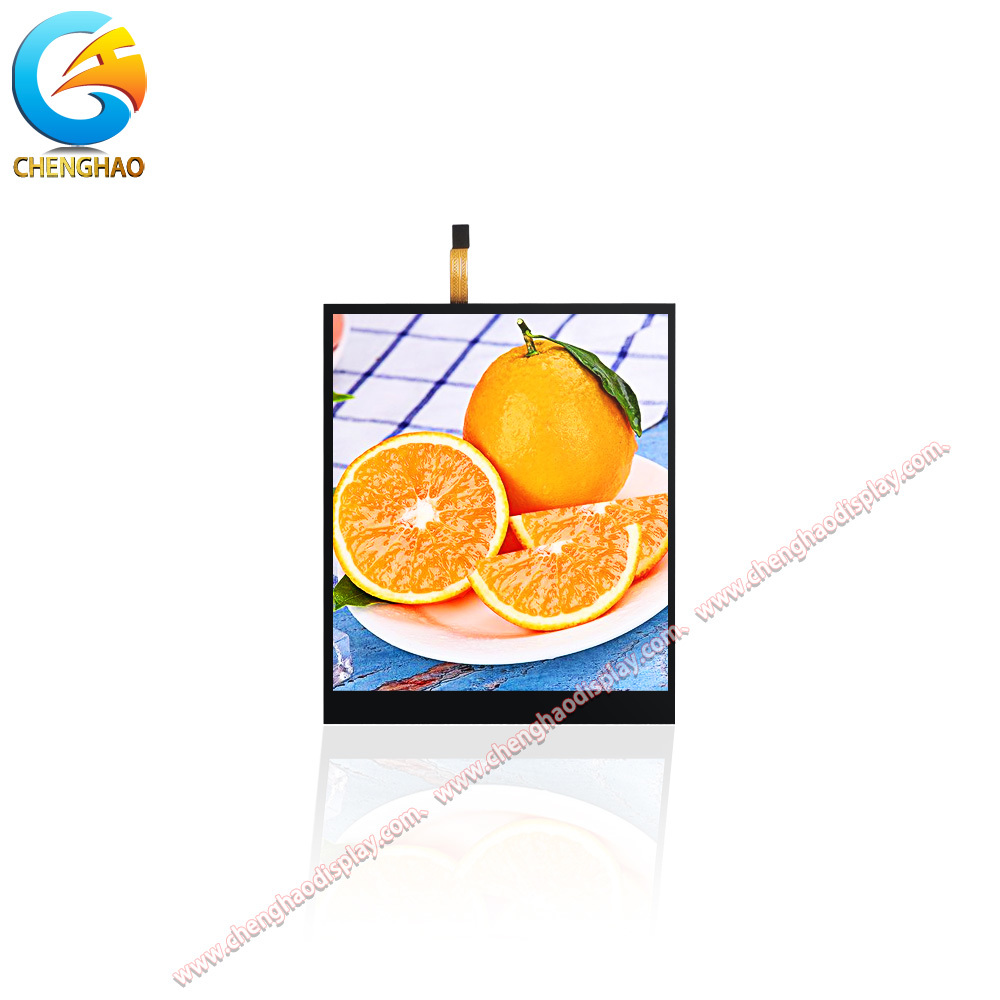

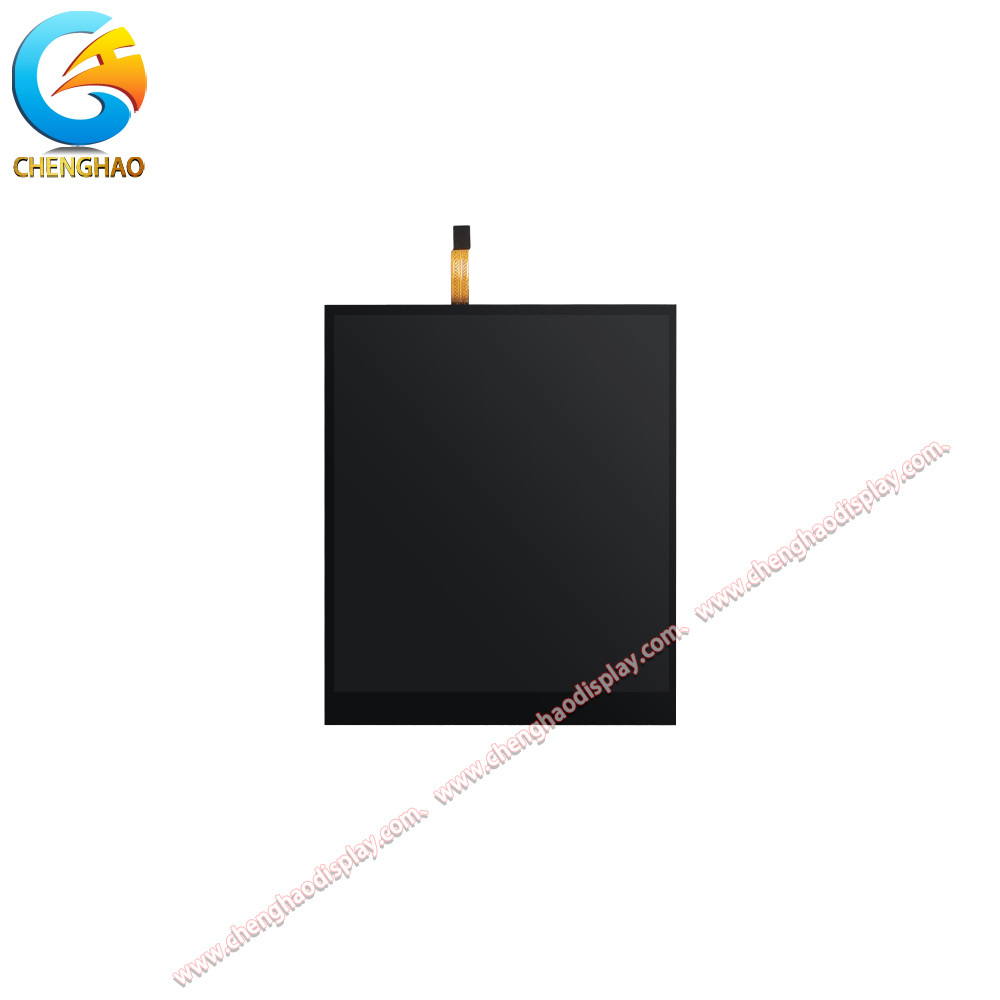

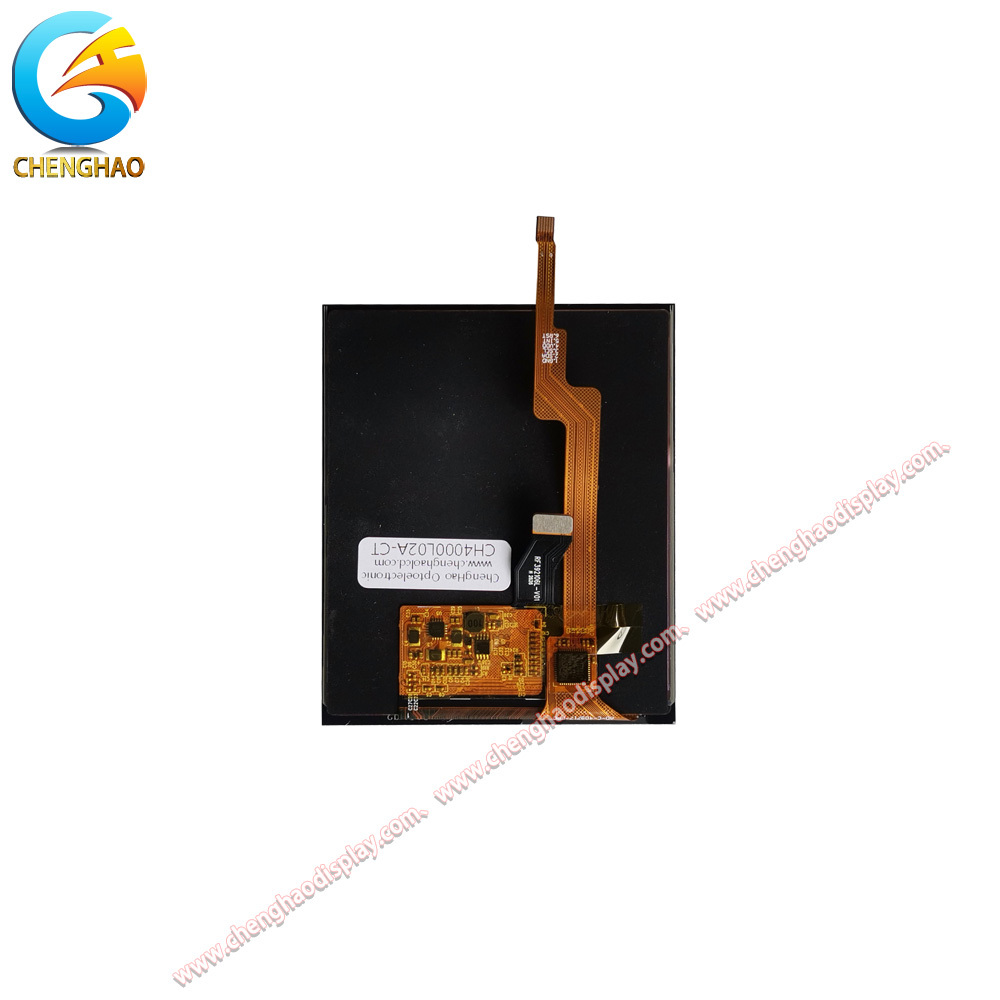

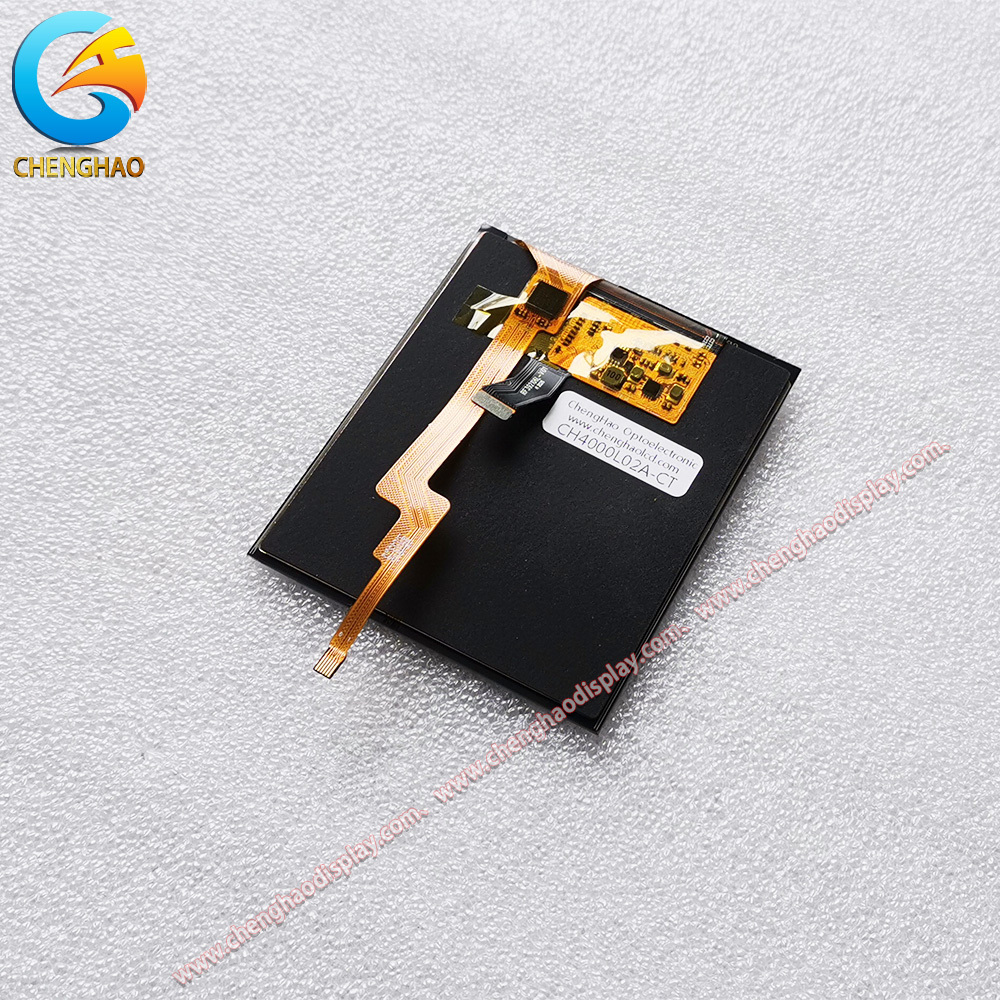

Le CH400OL02A-CT est un module d'affichage AMOLED de 3,92 pouces doté d'une résolution de 1080x1240, d'une technologie AMOLED auto-émissive et d'une luminosité élevée de 700 cd/m² pour une qualité d'image éclatante. Équipé d'une interface MIPI DSI 4 voies et d'un panneau tactile capacitif projectif avec structure GFF, ce module offre des visuels nets avec des angles de vision larges de 80/80/80/80. Le verre de couverture intégré présente une dureté de 6H et une transmittance de ≥87 % pour une durabilité et une clarté accrues. Fonctionnant à une tension d'alimentation IO de 1,8 V et prenant en charge une large plage de températures de -20 °C à +70 °C, ce module AMOLED compact est idéal pour les instruments portables haut de gamme, les appareils médicaux portables, les outils de diagnostic portables et les panneaux de commande intelligents haut de gamme nécessitant des noirs profonds et un contraste élevé.

Caractéristiques du produit

1. Panneau AMOLED auto-émissif de 3,92 pouces avec des noirs purs

La technologie AMOLED offre des pixels individuellement éclairés pour un rapport de contraste infini et des noirs purs, offrant une qualité d'image supérieure par rapport aux écrans TFT LCD traditionnels pour les instruments haut de gamme et les écrans médicaux.

2. Résolution ultra-élevée de 1080x1240 avec une luminosité de 700 cd/m²

Avec plus de 1,3 million de pixels répartis sur un écran compact de 3,92 pouces et une luminance de 700 cd/m², ce module affiche un texte ultra-net, des graphiques détaillés et des couleurs vives, même sous un éclairage ambiant intense.

3. Interface MIPI DSI 4 voies pour un transfert de données à haute vitesse

L'interface MIPI prend en charge le streaming vidéo à large bande passante, idéal pour les applications d'imagerie en temps réel, les affichages d'oscilloscope et les interfaces utilisateur graphiques nécessitant des fréquences d'images fluides.

4. Verre de couverture trempé 6H avec tactile capacitif GFF

Le panneau tactile capacitif projectif à structure GFF combine une transmittance optique de ≥87 % avec un verre de couverture résistant aux rayures 6H, permettant une interaction multi-tactile réactive avec une durabilité exceptionnelle pour les appareils portables déployés sur le terrain.

5. Large plage de température (-20 °C à +70 °C) et faible tension d'alimentation IO de 1,8 V

Conçue pour les applications alimentées par batterie et les applications extérieures, la large plage de températures de fonctionnement et le fonctionnement à basse tension garantissent des performances fiables dans les instruments portables et les équipements de surveillance environnementale.

Dessin du produit

Spécifications détaillées

Introduction personnalisée

Chenghao propose une personnalisation professionnelle des modules TFT LCD, des écrans LCD monochromes, des modules OLED couleur et des modules OLED monochromes. Nous offrons :

• Adaptation du FPC : Contour, longueur et nombre de broches du FPC personnalisés pour correspondre à votre boîtier et à la disposition de votre connecteur.
• Adaptation de l'interface : Options d'interface SPI, MCU, RGB, MIPI, LVDS, EDP et HDMI disponibles pour s'adapter à votre plateforme hôte.
• Réglage de la luminosité : De 200-300 cd/m² standard à plus de 500 cd/m² haute luminosité, calibré pour les applications intérieures ou lisibles en plein soleil.
• Intégration du tactile : Configurations tactiles capacitives, résistives ou sans tactile en fonction des exigences de votre produit.
• Revêtement anti-reflets : Traitement de surface AG pour réduire les reflets ambiants dans les environnements extérieurs et à fort éblouissement.
• Personnalisation du verre de couverture : Épaisseur, forme, couleur et sérigraphie du verre sur mesure pour correspondre à votre marque et à votre conception industrielle.

Contactez notre équipe d'ingénierie avec vos spécifications pour une solution sur mesure.

Cas d'application

• Appareils médicaux portables haut de gamme : La résolution AMOLED ultra-nette de 1080x1240 avec des noirs purs et une luminosité de 700 cd/m² permet une visualisation nette des signes vitaux et des images de diagnostic sur les moniteurs patients portables et les appareils à ultrasons portables.
• Instruments de diagnostic portables premium : La taille compacte de 3,92 pouces, la faible consommation d'énergie de 1,8 V et le tactile capacitif le rendent adapté aux oxymètres avancés, aux lecteurs ECG portables et aux trackers de santé portables nécessitant un affichage éclatant.
• Oscilloscopes industriels et équipements de test : L'interface MIPI DSI à large bande passante prend en charge le rendu de formes d'onde en temps réel à haute résolution, idéal pour les oscilloscopes portables, les analyseurs de spectre et les instruments de test sur le terrain où la clarté des formes d'onde est essentielle.
• Terminaux de données portables extérieurs : La luminosité de 700 cd/m², le verre résistant aux rayures 6H et la large plage de température de -20 °C à +70 °C garantissent un fonctionnement fiable pour les scanners logistiques, les trackers de chaîne du froid et les PDA industriels extérieurs.

FAQ

Q1 : Quel est le protocole d'interface de cet écran AMOLED ?

Ce module utilise une interface MIPI DSI 4 voies pour le panneau AMOLED et I2C pour le contrôleur tactile capacitif, fournissant une transmission vidéo à haute vitesse et une communication de données tactiles.

Q2 : Comment l'AMOLED se compare-t-il aux écrans TFT LCD traditionnels pour cette application ?

La technologie AMOLED offre des pixels auto-émissifs pour des noirs purs, un rapport de contraste infini, une gamme de couleurs plus large et un profil plus fin par rapport aux écrans TFT LCD, ce qui la rend idéale pour les appareils portables haut de gamme.

Q3 : Quels gestes tactiles sont pris en charge ?

Le panneau tactile capacitif GFF prend en charge les gestes multi-tactiles (jusqu'à 5 points), y compris le tapotement, le balayage et le pincement pour zoomer, configurables via le contrôleur tactile I2C.

Q4 : La luminosité de l'écran peut-elle être ajustée ?

Oui, la luminosité de l'AMOLED peut être ajustée dynamiquement via l'interface de commande MIPI DSI, permettant un contrôle automatique de la luminosité basé sur le retour du capteur de lumière ambiante pour une optimisation de la consommation d'énergie.

Q5 : Le verre de couverture est-il remplaçable ou personnalisable ?

Oui. Chenghao propose des options de verre de couverture personnalisées, y compris l'épaisseur, la forme, la couleur, la sérigraphie et les traitements de surface pour répondre aux exigences de conception industrielle de votre produit.
