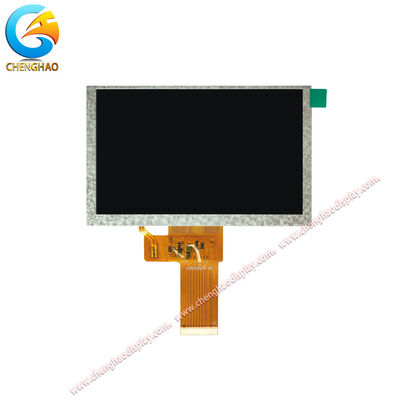

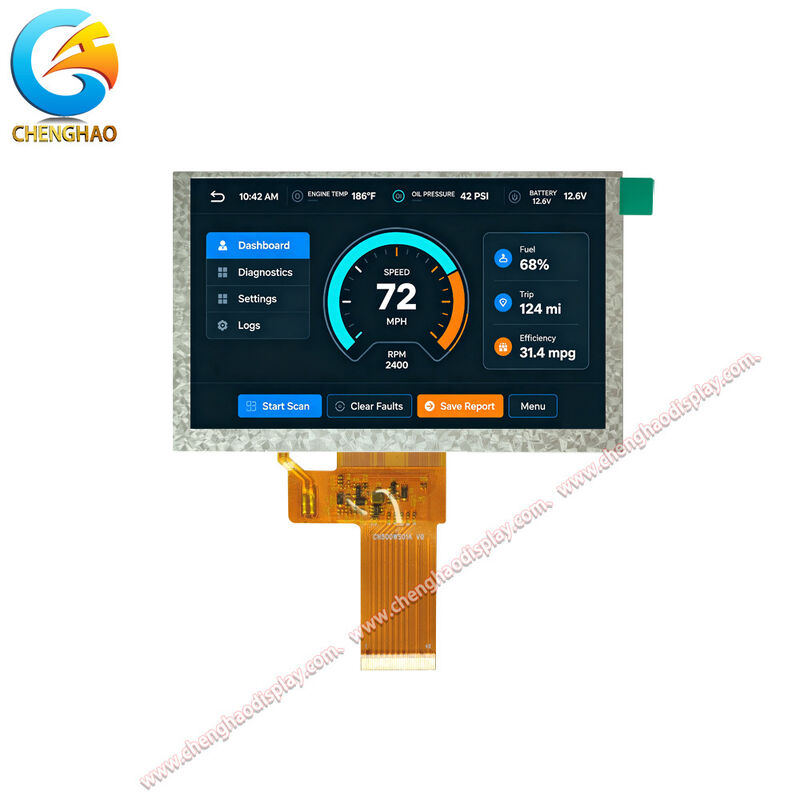

Module d'affichage LCD IPS TFT de 5 pouces 1024x600 LVDS 500 Nits pour les interfaces HMI industrielles

Description du produit

Le CH500WS01A est un module d'affichage LCD IPS TFT de 5,0 pouces avec une résolution de 1024 x (RGB) x 600 et une interface LVDS à 40 broches.et une direction de vision 85/85/85/85 pour une lisibilité constante à partir de plusieurs positionsLe panneau utilise un mode IPS transmissif normalement noir avec un contour de 120,7 x 75,8 mm et une zone active de 108,03 x 64,8 mm.alors que la température de stockage varie de -30 à +80 degrés CelsiusLe module n'a pas de panneau tactile et est conçu pour les panneaux HMI industriels, l'instrumentation, les bornes de commande et les systèmes d'affichage embarqués qui nécessitent une interface LVDS stable et une alimentation à long terme.

Caractéristiques du produit

• La résolution 1024 x (RGB) x 600 fournit un texte clair, des graphiques et du contenu de l'interface de l'opérateur.
• Une luminosité typique de 500 cd/m2 permet une vision claire dans la plupart des environnements industriels intérieurs et contrôlés.
• La technologie IPS avec une direction de vision 85/85/85/85 maintient la cohérence de l'image de tous les côtés.
• Une interface LVDS à 40 broches simplifie l'intégration avec les cartes de commande industrielles et les plates-formes de contrôle d'affichage.

Dessin du produit

Spécifications détaillées

Introduction personnalisée

Chenghao fournit des services de modules d'affichage personnalisés pour les modules LCD TFT, les écrans LCD mono, les modules OLED couleur et les modules OLED mono.sélection de l'interface, réglage de la luminosité, intégration tactile, traitement de surface anti-éblouissement et conception du verre de couverture.

• La personnalisation FPC comprend le contour, la longueur, le nombre de broches et la disposition des connecteurs.
• Les options d'interface incluent le LVDS, le SPI, le MCU, le RGB, le MIPI, l'EDP et le HDMI.
• La luminosité peut être réglée pour une utilisation standard à l'intérieur ou dans des environnements à haute luminosité ambiante.
• Des configurations capacitive touch, résistive touch et no-touch sont disponibles.
• Le traitement de surface par AG peut réduire les reflets dans les zones lumineuses d'installation.
• Le verre de couverture peut être personnalisé en fonction de l'épaisseur, de la forme, de la couleur et de l'impression en soie.

Cas de demande

• Panneaux HMI industriels:La résolution 1024 x 600 et l'interface LVDS prennent en charge des tableaux de bord d'opérateur clairs, des écrans d'état de la machine et des terminaux de commande.
• Équipement d'essai et de mesure:Les angles de vision larges et la stabilité des couleurs permettent aux techniciens de lire les formes d'onde, les valeurs et les menus à partir de différentes positions.
• Les terminaux de kiosques et de contrôle:Le contour compact de 5,0 pouces et l'interface à 40 broches simplifient l'intégration dans des systèmes embarqués à espace restreint.
• Équipement de contrôle du bâtiment:Un écran de 500 cd/m2 et une large plage de températures permettent un fonctionnement fiable dans des environnements intérieurs surveillés.
