Module d'affichage LCD TFT IPS de 2,8 pouces 240x320 QSPI 300 nits pour IHM industrielles

Description du produit

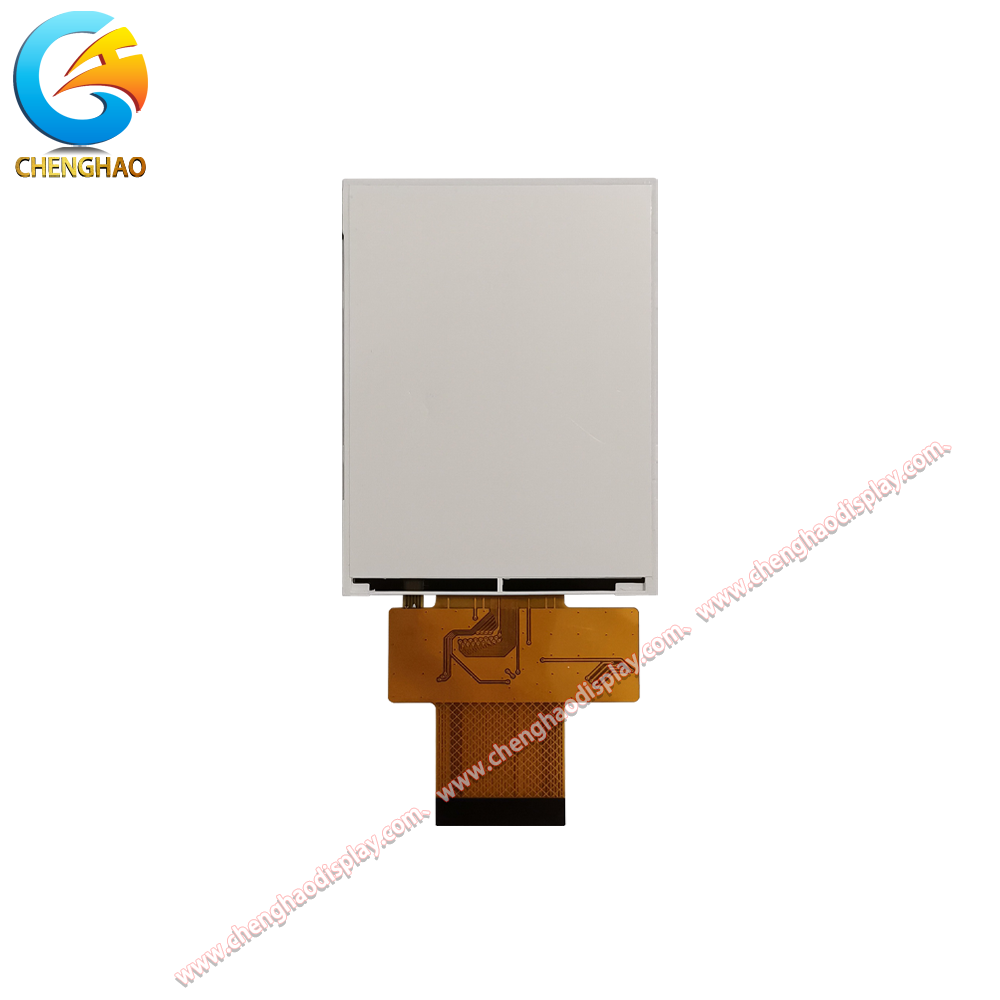

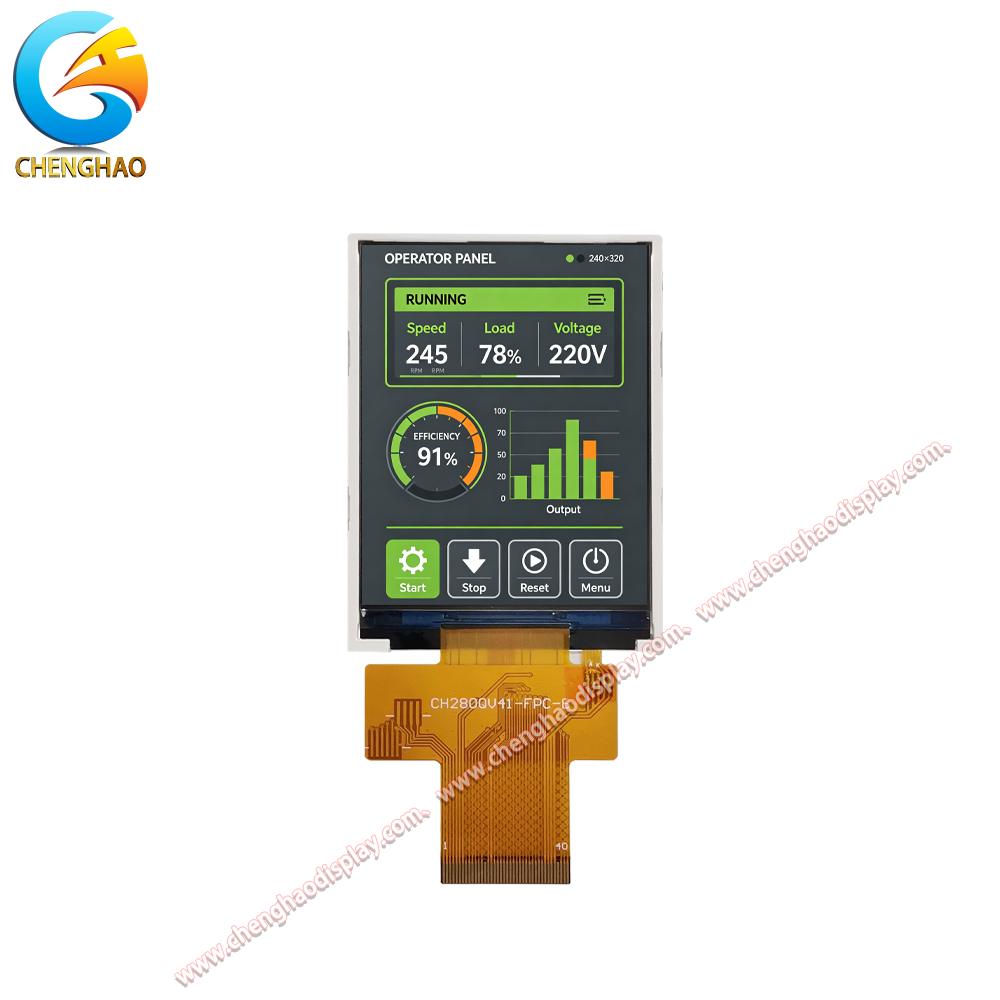

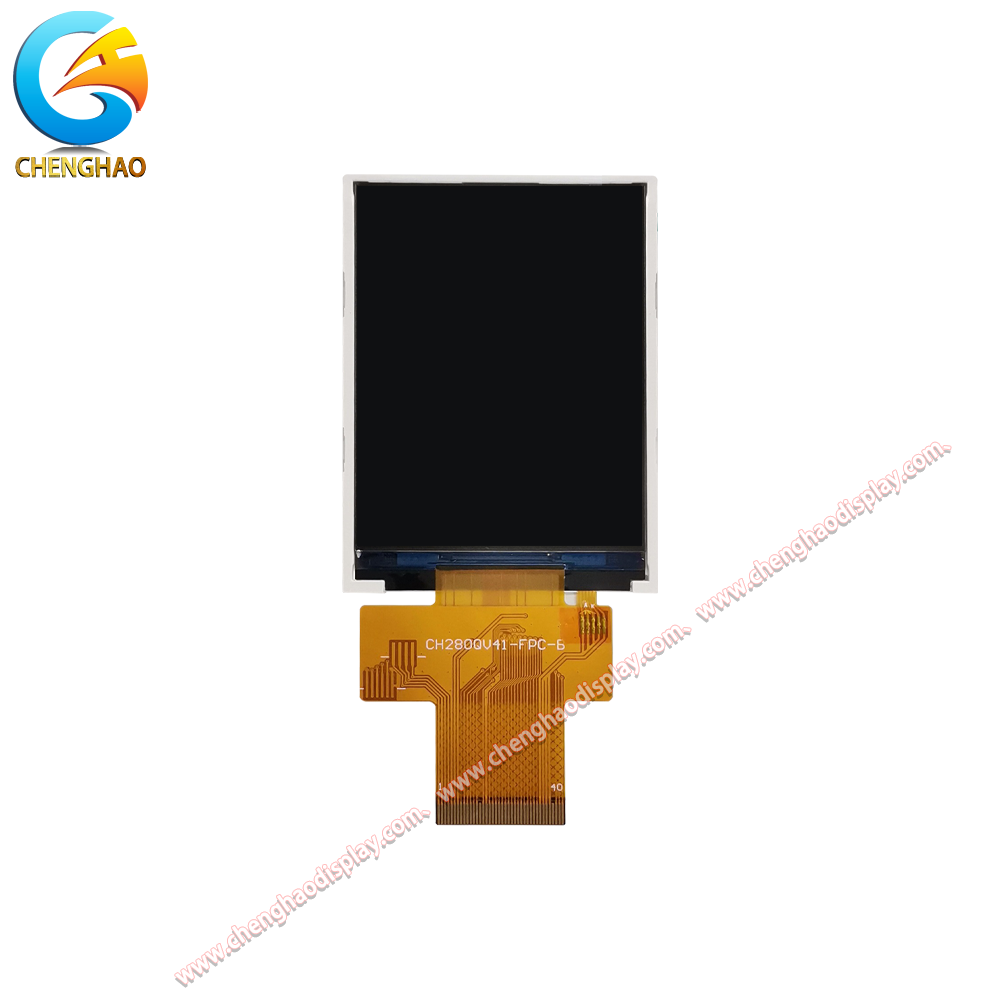

Le CH280QV41A est un module d'affichage LCD TFT IPS de 2,8 pouces avec une résolution de 240 x (RVB) x 320 et une interface QSPI à 40 broches. Il offre une luminosité typique de 300 cd/m2, 262K couleurs et une direction de visualisation de 80/80/80/80 pour une lisibilité constante depuis plusieurs positions. Le panneau utilise un mode IPS transmettant normalement noir avec une dimension extérieure de 50,00 x 69,20 mm et une zone active de 43,20 x 57,60 mm. La plage de température de fonctionnement s'étend de -20 à +70 degrés Celsius, tandis que la plage de température de stockage s'étend de -30 à +80 degrés Celsius. Ce module sans écran tactile convient aux panneaux HMI industriels compacts, aux instruments portables, aux terminaux de contrôle et aux systèmes d'affichage embarqués qui nécessitent une connexion QSPI stable.

Caractéristiques du produit

• Une résolution de 240 x (RVB) x 320 prend en charge des menus, des valeurs et des écrans d'état clairs en format portrait.
• Une interface QSPI à 40 broches simplifie la connexion aux contrôleurs embarqués compacts et aux plateformes d'affichage.
• Une direction de visualisation de 80/80/80/80 maintient la cohérence de l'image depuis plusieurs positions d'opérateur.
• La conception compacte de 2,8 pouces sans écran tactile s'intègre aux équipements industriels et portables contraints par l'espace.

Dessin du produit

Spécifications détaillées

Introduction personnalisée

Chenghao propose des services de modules d'affichage personnalisés pour les modules LCD TFT, les écrans LCD monochromes, les modules OLED couleur et les modules OLED monochromes. La personnalisation couvre la disposition FPC et la configuration des broches, la sélection de l'interface, le réglage de la luminosité, l'intégration tactile, le traitement de surface antireflet et la conception du verre de couverture.

• La personnalisation FPC comprend le contour, la longueur, le nombre de broches et la disposition du connecteur.
• Les options d'interface incluent QSPI, SPI, MCU, RVB, LVDS, MIPI, EDP et HDMI.
• La luminosité peut être ajustée pour une utilisation intérieure standard ou des environnements à forte lumière ambiante.
• Des configurations tactiles capacitives, résistives et sans tactile sont disponibles.
• Le traitement de surface AG peut réduire les reflets dans les zones d'installation lumineuses.
• Le verre de couverture peut être personnalisé en termes d'épaisseur, de forme, de couleur et d'impression en sérigraphie.

Cas d'application

• Panneaux HMI industriels compacts : La disposition portrait 240 x 320 et l'interface QSPI prennent en charge des commandes, des valeurs et des indicateurs d'état clairs dans les petits équipements.
• Instruments portables : Un contour compact de 2,8 pouces et un FPC à 40 broches aident à intégrer les outils de mesure et les appareils de contrôle portables avec un espace intérieur limité.
• Terminaux de contrôle de processus : La direction de visualisation 80/80/80/80 maintient les lectures visibles depuis différentes positions d'opérateur sur les unités de contrôle compactes.
• Appareils de surveillance embarqués : Le fonctionnement à large température et une construction sans écran tactile prennent en charge une utilisation d'affichage fiable dans les équipements intérieurs surveillés.
