Description du produit :
 |
|
Le CH880FH01A, un module LCD TFT à bande de 8 pouces développé exclusivement par Chenghao Optoelectronic, se distingue comme une solution d'affichage spécialisée pour les scénarios nécessitant des interfaces visuelles allongées. Positionné comme un produit de vente en gros d'usine avec une quantité minimale de commande (MOQ) de 100 pièces, il prend en charge la fourniture d'échantillons et la personnalisation, répondant aux besoins de tests en petits lots et de production à grande échelle des clients de l'industrie électronique et des biens de consommation.

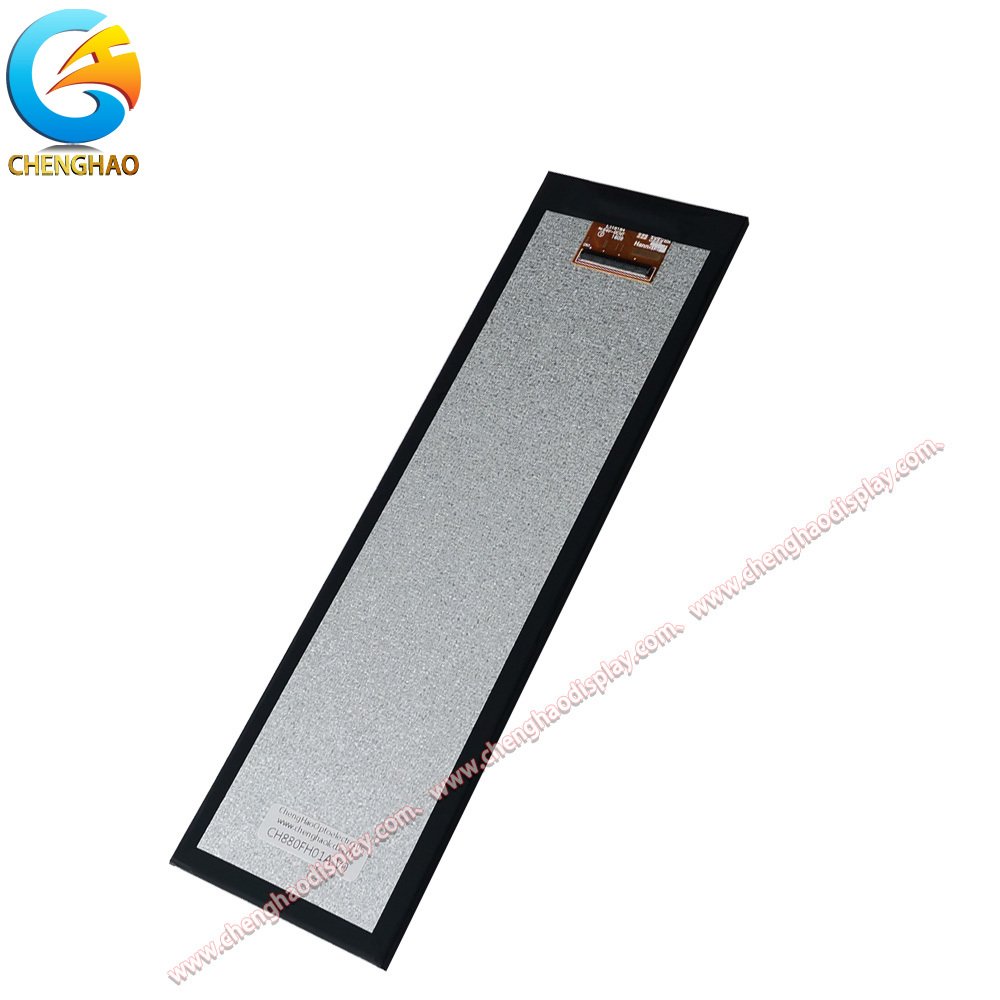

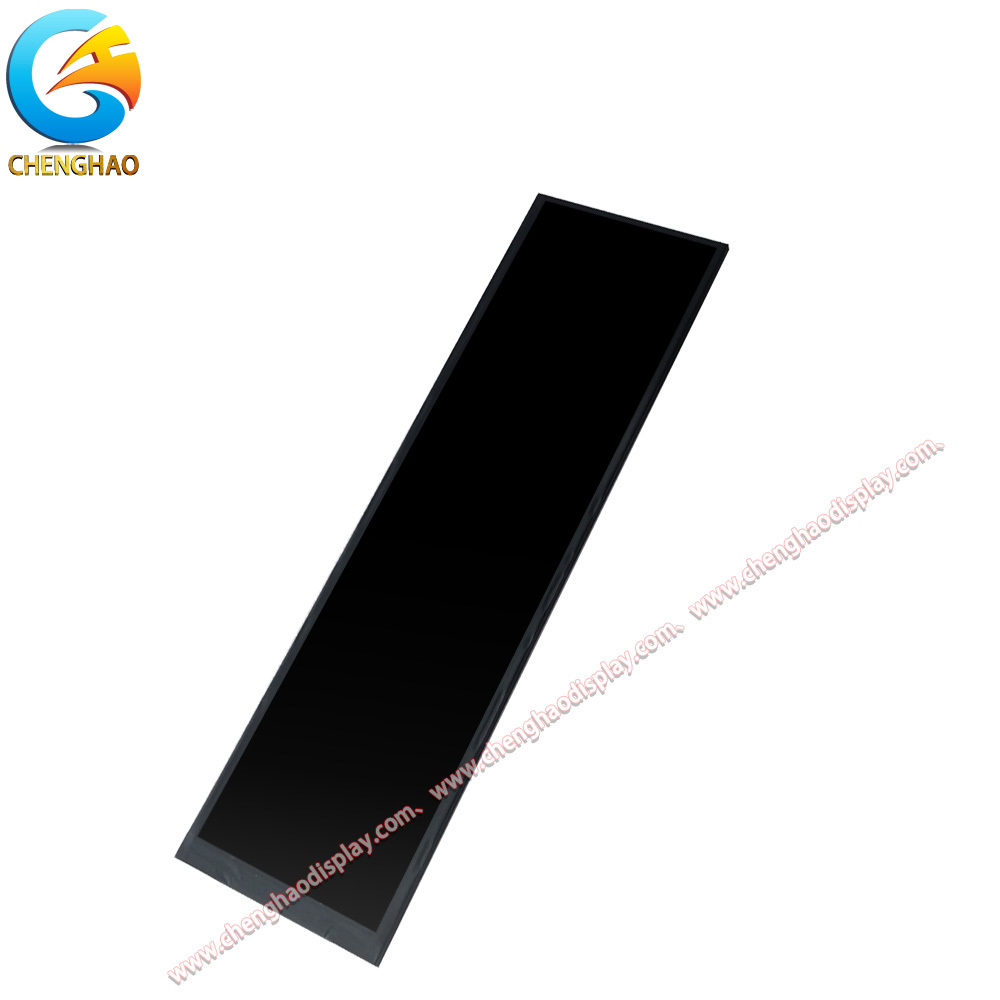

En termes d'apparence, le module présente une conception en bande longue distincte avec des dimensions hors tout de 231,3 x 64,3 mm, associée à une zone visible de 219,48 x 55,32 mm et une zone active de 218,88 x 54,72 mm, optimisant ainsi l'utilisation de l'espace pour des appareils tels que les bandes de contrôle de maison intelligente, les tableaux de bord d'équipement industriel et les écrans auxiliaires automobiles. Structurellement, il s'agit d'un module LCD TFT à matrice active couleur, intégrant un panneau LCD TFT, un circuit intégré de pilote, un rétroéclairage et un FPC, le silicium amorphe TFT servant de dispositif de commutation pour assurer un fonctionnement stable. |
|

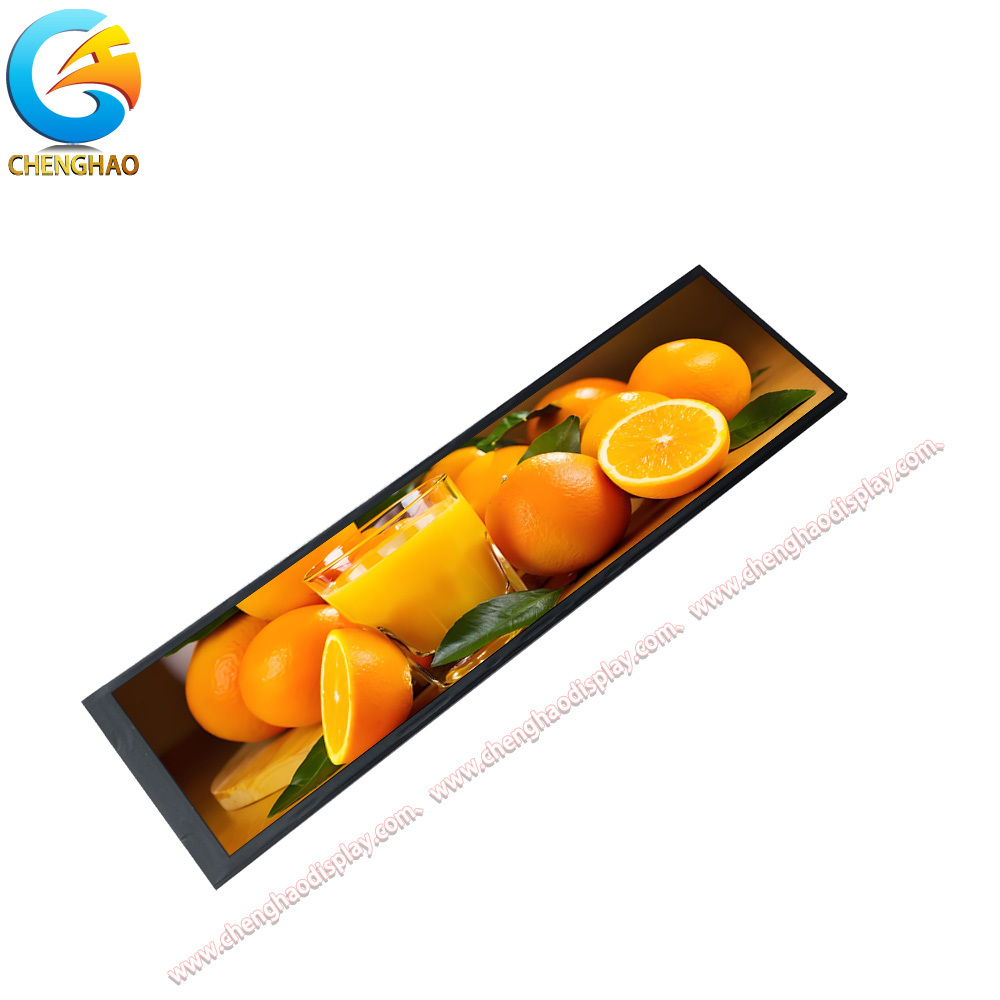

Fonctionnellement, le CH880FH01A excelle en termes de performances d'affichage. Adoptant le mode d'affichage IPS/transmissif/normalement noir, il offre une clarté constante à partir de directions de vision de 80/80/80/80, permettant aux utilisateurs d'obtenir des visuels vifs sous n'importe quel angle. Avec une haute résolution de 480 x 1920 points et la prise en charge de 16 millions de couleurs, il reproduit des teintes riches et réalistes, idéales pour afficher des données détaillées, des graphiques dynamiques ou des interfaces interactives. Bénéficiant d'une luminosité de 500 cd/m², il maintient une visibilité claire même dans des environnements lumineux, tandis que l'interface MIPI assure une transmission de signal rapide et stable pour un rendu fluide du contenu.
Le module offre également une adaptabilité environnementale fiable, fonctionnant de manière stable à -20 ~ +70 ℃ et résistant à des températures de stockage de -30 ~ +80 ℃, ce qui le rend adapté aux applications intérieures et extérieures sujettes aux fluctuations de température. Pour les clients ayant des besoins uniques, des services de personnalisation sont disponibles et les demandes d'échantillons sont les bienvenues pour faciliter l'évaluation avant la production. En tant qu'écran à bande longue spécialisé et rentable, le CH880FH01A répond aux diverses exigences du développement d'appareils modernes.
|
|
|
Caractéristiques :
- Conception spécialisée en bande longue de 8 pouces : Avec des dimensions hors tout de 231,3 x 64,3 mm, une zone visible de 219,48 x 55,32 mm et une zone active de 218,88 x 54,72 mm, ce module est conçu pour les appareils nécessitant des interfaces d'affichage allongées, tels que les bandes de contrôle de maison intelligente et les tableaux de bord industriels, maximisant ainsi l'efficacité de l'espace.
- Performances d'affichage IPS supérieures : Équipé du mode IPS/transmissif/normalement noir, d'une haute résolution de 480 x 1920, de 16 millions de couleurs et d'angles de vision de 80/80/80/80, il offre des visuels constants et vifs dans toutes les directions, adaptés à l'affichage de données détaillées et de graphiques dynamiques.
- Haute luminosité et interface MIPI efficace : Bénéficiant d'une luminosité de 500 cd/m², il assure une visibilité claire même dans des environnements lumineux ; l'interface MIPI permet une transmission de signal rapide et stable, garantissant un rendu fluide du contenu interactif ou en temps réel.
- Services de vente en gros et de personnalisation flexibles : Positionné comme une vente en gros d'usine avec une quantité minimale de commande (MOQ) de 100 pièces, il prend en charge les demandes d'échantillons pour les tests avant la production et offre des options de personnalisation, répondant aux besoins d'essais en petits lots et de production à grande échelle des clients.
- Large adaptabilité thermique : Fonctionne de manière stable à -20 ~ +70 ℃ et résiste à des températures de stockage de -30 ~ +80 ℃, ce qui le rend fiable pour les applications intérieures et extérieures sujettes aux fluctuations de température, telles que les écrans auxiliaires automobiles.
Paramètres techniques :
| Interface |
MIPI |
| Contraste |
800:1 |
| Température de fonctionnement |
-20 ~ +70℃ |
| Zone active |
218,88 x 54,72 mm |
| Zone de visualisation |
219,48 x 55,32 mm |
| Direction de visualisation |
80/80/80/80 |
| Mode d'affichage |
IPS/Transmissif/Normalement noir |
| Résolution |
480 x 1920 points |
| Couleur |
16M |
| Température de stockage |
-30 ~ +80℃ |
Applications :
1. Contrôle industrielDans les scénarios de contrôle industriel, le CH880FH01A sert de composant d'affichage principal pour les tableaux de bord industriels à bande longue. Sa conception en bande longue de 8 pouces (231,3 x 64,3 mm) s'adapte parfaitement aux espaces d'installation étroits des armoires de contrôle dans les ateliers de fabrication. Grâce à la technologie IPS offrant des angles de vision de 80/80/80/80, les opérateurs à différentes positions peuvent lire clairement les données en temps réel telles que la vitesse de la chaîne de production, la température de l'équipement et les valeurs de pression affichées sur le module. La luminosité de 500 cd/m² assure une visibilité même sous l'éclairage zénithal puissant des ateliers, tandis que la plage de température de fonctionnement de -20 ~ +70 ℃ s'adapte aux fluctuations de température dans les environnements industriels, ce qui le rend idéal pour la surveillance des équipements de chaîne de montage et des systèmes de contrôle mécanique.
2. Maison intelligenteDans les systèmes de maison intelligente, le module est intégré dans des bandes de contrôle intelligentes murales. Sa zone active allongée (218,88 x 54,72 mm) lui permet d'afficher simultanément plusieurs états d'appareils domestiques, tels que la température du climatiseur, la luminosité de l'éclairage et les enregistrements d'accès des portes de sécurité. La prise en charge de 16 millions de couleurs et la résolution de 480 x 1920 présentent des icônes intuitives et des interfaces interactives, permettant aux utilisateurs de contrôler par effleurement (lorsqu'il est associé à un écran tactile) ou d'afficher les informations de l'appareil en un coup d'œil. Sa taille compacte s'intègre parfaitement dans les espaces muraux étroits à côté des cadres de porte ou au-dessus des interrupteurs, et les performances stables dans des conditions de température domestique normales garantissent une utilisation fiable à long terme pour le contrôle central de la maison intelligente.
Personnalisation :
Chenghao Optoelectronic propose des services de personnalisation complets pour le module LCD TFT à bande longue de 8 pouces CH880FH01A, adaptés pour répondre aux besoins uniques des clients dans différents domaines d'application. Ces services couvrent plusieurs aspects essentiels du module, garantissant qu'il s'aligne parfaitement sur l'intégration spécifique des appareils et les exigences fonctionnelles.
En termes de personnalisation des performances d'affichage, les clients peuvent ajuster la luminosité au-delà des 500 cd/m² standard : les options vont de 200 cd/m² pour les appareils intérieurs à faible consommation (comme les bandes de contrôle de maison intelligente) à 800 cd/m² pour les terminaux IoT extérieurs qui nécessitent une haute visibilité en plein soleil. De plus, le réglage de la gamme de couleurs est disponible : pour les applications médicales ou industrielles exigeant une reproduction précise des couleurs, le module peut être calibré pour réduire la plage de couleurs pour plus de précision ; pour les appareils grand public comme les écrans auxiliaires embarqués dans les véhicules, une gamme de couleurs plus large peut être adoptée pour améliorer l'attrait visuel.
La personnalisation structurelle se concentre sur l'adaptation du module à divers espaces d'installation. Bien que la taille standard du module soit de 231,3 x 64,3 mm, la longueur du FPC et la position du connecteur peuvent être modifiées : par exemple, en raccourcissant le FPC de 10 à 20 mm pour les installations compactes de distributeurs automatiques intelligents ou en repositionnant le connecteur sur le bord du module pour s'adapter à la disposition du câblage des armoires de contrôle industriel. Le matériau de la lentille est également personnalisable : les clients peuvent choisir des lentilles antireflet (AG) pour les applications embarquées dans les véhicules afin de réduire la réflexion de la lumière du soleil, ou des lentilles anti-traces de doigts (AF) pour les bandes de contrôle de maison intelligente fréquemment touchées afin de maintenir la clarté.
La personnalisation de l'interface et des fonctions répond aux différents besoins de compatibilité du système. Bien que l'interface standard soit MIPI, le module peut être adapté pour prendre en charge les interfaces SPI ou parallèles pour les clients utilisant des microcontrôleurs de génération précédente dans l'instrumentation. Pour les scénarios spécialisés comme la surveillance industrielle, un capteur de température intégré en option peut être intégré au module, permettant une surveillance en temps réel de la température de fonctionnement de l'écran et déclenchant des alertes s'il dépasse la plage de sécurité, ajoutant ainsi une couche supplémentaire de fiabilité pour les applications critiques.
Enfin, la flexibilité de la personnalisation en petits lots est un avantage clé. Même avec une quantité minimale de commande (MOQ) standard de 100 pièces, Chenghao Optoelectronic accepte des commandes de personnalisation minimales de 50 pièces pour les clients en phase de R&D (par exemple, les startups développant de nouveaux appareils IoT), leur permettant de tester et d'itérer sur des modules personnalisés sans investissement initial élevé. Tous les processus de personnalisation sont pris en charge par des échantillons de pré-production, garantissant aux clients de vérifier la conception avant la production de masse.
FAQ :
Q : Quelle est la marque de cet écran LCD TFT ?
R : La marque de cet écran LCD TFT est Chenghao Optoelectronic.
Q : Quel est le numéro de modèle de cet écran LCD TFT ?
R : Le numéro de modèle de cet écran LCD TFT est CH800FH01A.
Q : Où cet écran LCD TFT est-il fabriqué ?
R : Cet écran LCD TFT est fabriqué en Chine, à Shenzhen.
Q : Quelles certifications cet écran LCD TFT possède-t-il ?
R : Cet écran LCD TFT est certifié CE, ISO9001, RoHS et SGS.
Q : Quelle est la quantité minimale de commande pour cet écran LCD TFT ?
R : La quantité minimale de commande pour cet écran LCD TFT est de 100 pièces.
